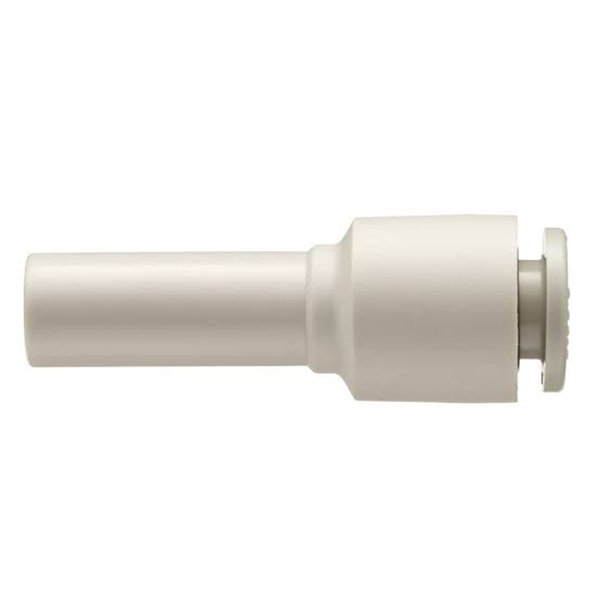

KQ2R Push Fit Γυναικείο Καπάκι Ακραίου Πλαστικό

SOLH Σειρά KQ2R Reducer Ευθεία τοποθέτηση Push-In | Ζεύκτης σωλήνων διαφορετικής διαμέτρου

Μάρκα: SOLH by Richge Technology | SMC KQ2R Ισοδύναμο Μειωτική ευθεία Πνευματική Εφαρμογή με ένα άγγιγμα

1. Επισκόπηση προϊόντος

     Το KQ2R είναι ένα μειωτικό ίσιο εξάρτημα ώθησης στη σειρά KQ2, γνωστό και ως ζεύκτη σωλήνων διαφορετικής διαμέτρου. Είναι ειδικά σχεδιασμένο για σύνδεση δύο σωλήνων αέρα με διαφορετικές εξωτερικές διαμέτρους, ένα από τα πιο συχνά χρησιμοποιούμενα εξαρτήματα μείωσης σε πνευματικά συστήματα.

2. Επεξήγηση μοντέλου & δομής

  Παράδειγμα μοντέλου: KQ2R06-08
     KQ2: Σειρά τοποθέτησης με ένα άγγιγμα 2ης γενιάς SMC
     R: Μειωτής, μειώνοντας την ευθεία δομή
     06: Εξωτερική διάμετρος σωλήνα θύρας ① (mm, Φ6mm)
     08: Εξωτερική διάμετρος θύρας σωλήνα ② (mm, Φ8mm)

  Δομικά Χαρακτηριστικά

     • Και τα δύο άκρα υιοθετούν τυπικές θύρες KQ2 με ένα πάτημα. Το ένα άκρο για μικρό σωλήνα OD και το άλλο για μεγάλο σωλήνα OD με ευθύ εσωτερικό κανάλι ροής, πραγματοποιώντας ενσωματωμένη σύνδεση για σωλήνες διαφορετικής διαμέτρου.

     • Ομαλή κωνική μετάβαση στο εσωτερικό του καναλιού, χαμηλότερη πτώση πίεσης σε σύγκριση με τη διάταξη διαχωρισμού (ίσια τοποθέτηση + ξεχωριστός μειωτήρας). Ιδανικό για πνευματικά κυκλώματα ευαίσθητα στη ροή και την πτώση πίεσης.

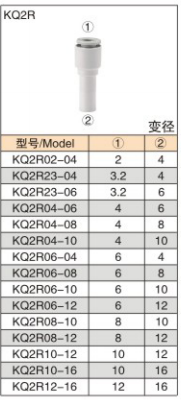

3. Πλήρης Πίνακας Προδιαγραφών

4. Γενικές Τεχνικές Προδιαγραφές (Σύμφωνο με την πλήρη σειρά KQ2)

5. Οδηγίες Επιλογής & Λειτουργίας

   Κανόνας επιλογής: Επιλέξτε KQ2R για εσωτερική σύνδεση δύο διαφορετικών σωλήνων OD, χωρίς να απαιτούνται επιπλέον συνδυασμένα εξαρτήματα.

     • Το άκρο του σωλήνα πρέπει να κοπεί επίπεδο και χωρίς γρέζια. Εισαγάγετε πλήρως τη σωλήνωση μέχρι να ακουστεί ο ήχος "κλικ" για να αποφύγετε τη διαρροή αέρα.

     • Για αφαίρεση: πιέστε το κολάρο απελευθέρωσης στη θύρα και τραβήξτε τη σωλήνωση προς τα έξω. μην τραβάτε με ωμή δύναμη.

     • Η πτώση πίεσης αυξάνεται με μεγαλύτερη διαφορά διαμέτρου. Προτιμήστε μοντέλα με μικρή διαφορά διαμέτρου σε συνθήκες υψηλής ροής.

6. Τυπικά σενάρια εφαρμογής

     • Μετάβαση διαμέτρου σωλήνα: Μετατρέψτε τον κύριο σωλήνα Φ8 σε σωλήνα Φ6 μέσω του KQ2R06-08 για να ταιριάζει με κυλίνδρους διαφορετικών μεγεθών χωρίς επιπλέον προσαρμογείς.

     • Μετασκευή μηχανήματος: Συνδέστε τη σωλήνωση Φ6 παλιού εξοπλισμού με τη σωλήνωση Φ8 της νέας μηχανής για συμβατότητα, δεν χρειάζεται πλήρης αντικατάσταση σωλήνα.

     • Σύνδεση κυκλώματος κενού: Ζεύγος αγωγών κενού με διαφορετικές διαμέτρους. Ο σχεδιασμός χαμηλής διαρροής διατηρεί σταθερό το επίπεδο κενού.
