Πλωτή άρθρωση σειράς JA / JB / JC / JS

SOLH JA / JB / JC / JS Series Floating Joint | Ισοδύναμος συνδετήρας άκρου πνευματικής ράβδου SMC

Μάρκα: SOLH by Richge Technology | SMC Standard Floating Joint, Απευθείας Αντικατάσταση

1. Επισκόπηση προϊόντος

  Η πλωτή άρθρωση λειτουργεί ως εύκαμπτη άρθρωση μεταξύ της ράβδου εμβόλου του κυλίνδρου και του φορτίου. Η βασική του λειτουργία είναι να απορροφά την κακή ευθυγράμμιση τοποθέτησης και το σφάλμα παραλληλισμού. Προστατεύει τη ράβδο του εμβόλου από πλάγια ώθηση, μειώνοντας τον κίνδυνο κάμψης, μη φυσιολογικής φθοράς και εμπλοκής. Είναι ένα τυπικό απαραίτητο αξεσουάρ για μηχανήματα αυτοματισμού.

2. Ταξινόμηση τεσσάρων σειρών & διαφορές

3. Γενικές Τεχνικές Προδιαγραφές

   Γωνία ταλάντευσης: ±5° για JA/JB/JS. επιλεγμένα μοντέλα JC έως ±10°

   Επιτρεπόμενη μετατόπιση: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Θερμοκρασία λειτουργίας: -5~+70℃ (κανονική); -10~+120℃ (ανοξείδωτο JS)

     • Μεγέθη σπειρώματος: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, προσαρμοσμένα στην οπή του κυλίνδρου

     • Πίεση λειτουργίας: ≤1 MPa για πνευματικό. ≤3,5 MPa για υδραυλικές εκδόσεις βαρέως τύπου

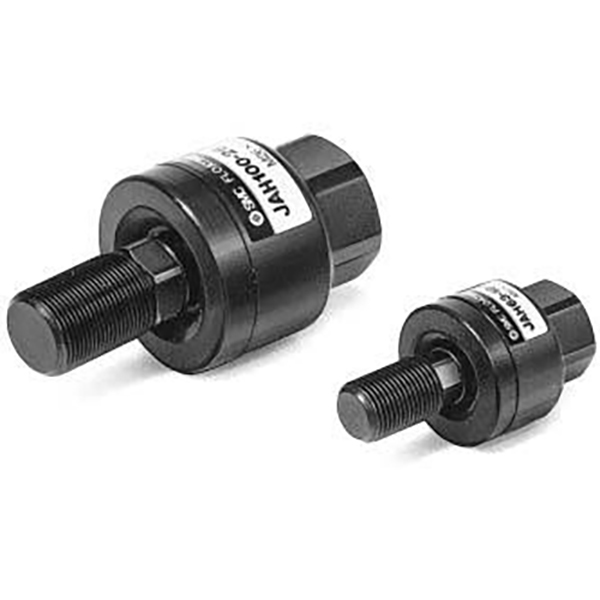

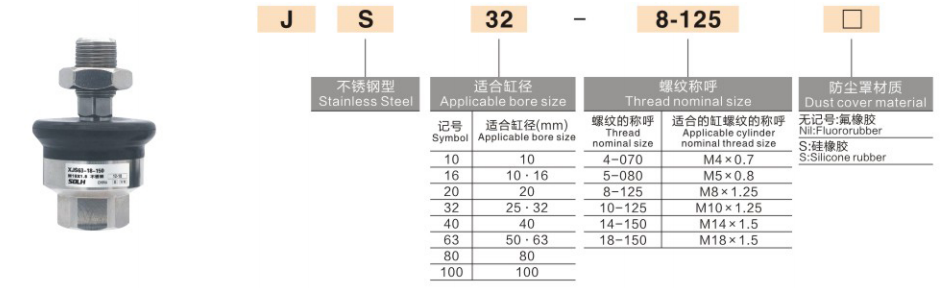

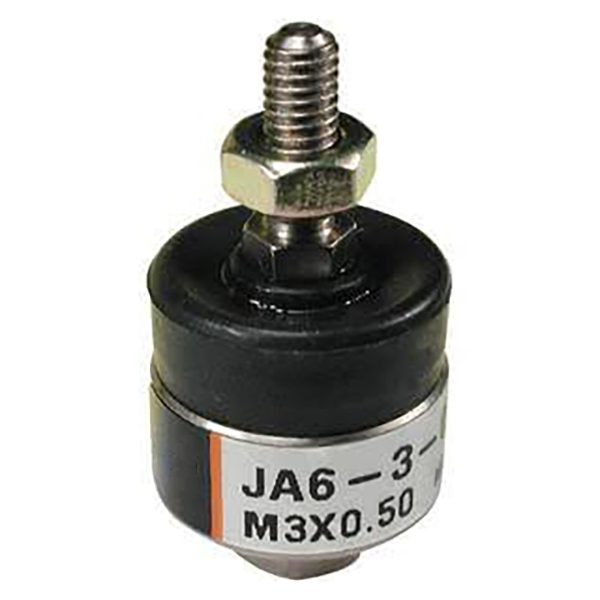

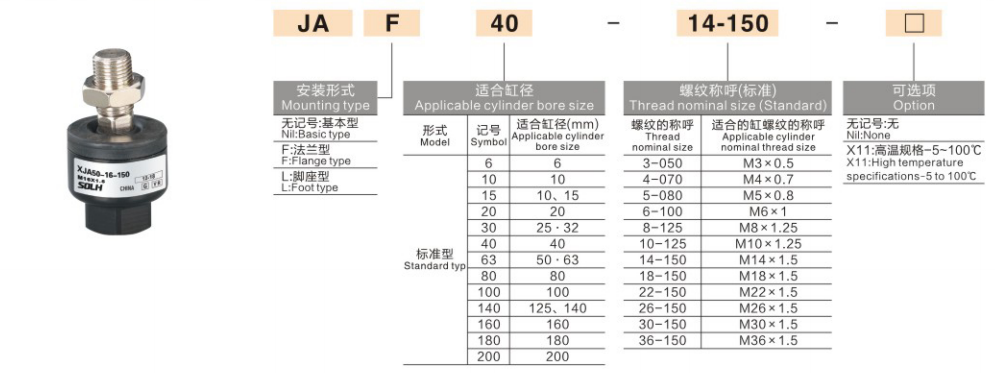

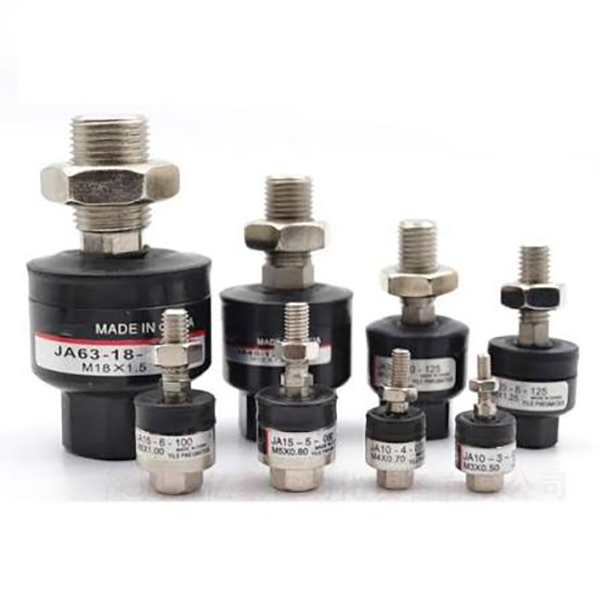

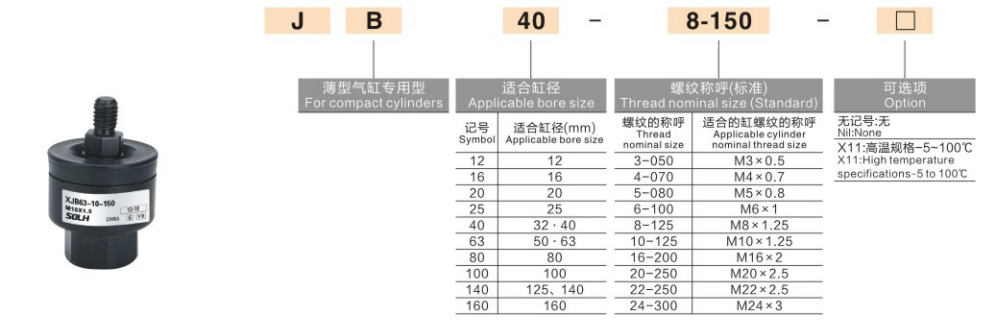

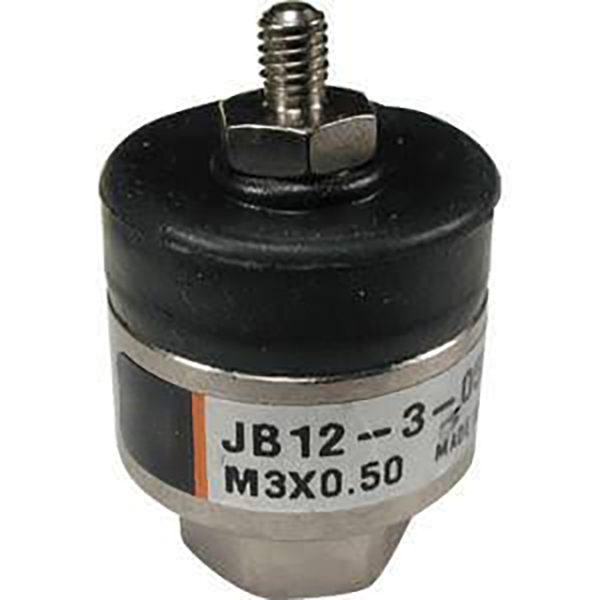

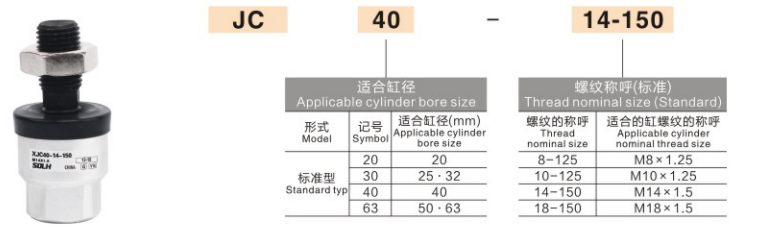

4. Επεξήγηση Κωδικού Μοντέλου & Παραδείγματα

  Πάρτε το JA20-8-100 / JB16-6-080 ως αναφορά:
  Πρόθεμα JAJB/JC/JS = τύπος σειράς
  1ος αριθμός (20/16): ταιριαστή οπή κυλίνδρου Φ20 / Φ16
  2ος αριθμός (86): σπείρωμα ράβδου εμβόλου M8×1,25 / M6×1,0
  Επίθημα (100080): διάσταση τοποθέτησης / κωδικός ράβδου, αντιστοιχεί στο τυπικό συνολικό μήκος

5. Οδηγός επιλογής 3 βημάτων

  1. Επιλέξτε σειρά ανά τύπο κυλίνδρου
     Τυπικός κύλινδρος (SC  SI / CP96) → JA, γενική προτεραιότητα
     Λεπτός κύλινδρος (CQ2  CDQ2) → JB, συμπαγής χώρος
     Μικροκύλινδρος  πολύ σφιχτή διάταξη → JC εξαιρετικά κοντή
     Τρόφιμα  ιατρικό / υγρό / διαβρωτικό περιβάλλον → ανοξείδωτος χάλυβας JS

  2. Ταιριάξτε το νήμα και το μέγεθος της οπής
     Επιβεβαιώστε το σπείρωμα της ράβδου εμβόλου (M5  M8 / M10 κ.λπ.) και την οπή του κυλίνδρου. Σημείωση: η ίδια οπή από διαφορετικές μάρκες μπορεί να έχει διαφορετικές προδιαγραφές σπειρώματος, ελέγχετε πάντα με βάση το πραγματικό σχέδιο του κυλίνδρου.

  3. Ταίριασμα φορτίου και κατάστασης λειτουργίας
     Τυπικό πνευματικό: τυπική σειρά ΟΚ
     Βαρύ φορτίο  υδραυλικό: επιλέξτε ειδική πλωτή άρθρωση βαρέως τύπου (όχι κανονική JA)
     Υψηλής συχνότητας παλινδρόμηση: προτιμήστε την έκδοση σκόνης για μεγαλύτερη διάρκεια ζωής

6. Σημειώσεις Εγκατάστασης & Λειτουργίας

     • Αφαιρέστε το καπάκι σκόνης πριν το περάσετε με σπείρωμα στη ράβδο του εμβόλου, τοποθετήστε ξανά μετά τη συναρμολόγηση για να αποφύγετε τη σύνθλιψη του καπακιού.

     • Εφαρμόστε μικρή ποσότητα αναερόβιου ντουλαπιού νήματος στα νήματα. Η ταινία PTFE απαγορεύεται. τα συντρίμμια μπορεί να μπλοκάρουν την σφαιρική άρθρωση.

     • Ακολουθήστε την καθορισμένη ροπή σύσφιξης. Η υπερβολική σύσφιξη κλειδώνει την σφαιρική άρθρωση και απενεργοποιεί τη λειτουργία αιώρησης.

     • Περιστρέψτε χειροκίνητα μετά την εγκατάσταση για να επιβεβαιώσετε την ελεύθερη κίνηση χωρίς να κολλήσετε.

7. Δήλωση αντικατάστασης SOLH

     Οι πλωτοί σύνδεσμοι SOLH JA/JB/JC/JS ακολουθούν πλήρως τις προδιαγραφές κωδικοποίησης, διαστάσεων και απόδοσης μοντέλου SMC. Άμεση αντικατάσταση εισαγόμενων ανταλλακτικών, με ανταγωνιστική τιμολόγηση και μικρότερο χρόνο παράδοσης, ιδανική για μαζική μείωση κόστους εξοπλισμού.
