Μηχανικός διακόπτης πίεσης Reed Tube Series IS10

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH IS10 είναι μηχανικός διακόπτης πίεσης σωλήνας χωρίς επαφή (dry reed), βασικό εξάρτημα παρακολούθησης πίεσης για τυπικά πνευματικά κυκλώματα. Διαθέτοντας απλή συμπαγή δομή και εξαιρετικά αξιόπιστη απόδοση μεγάλου κύκλου, συνδυάζεται ευρέως με τριών μονάδων λιπαντήρα ρυθμιστή φίλτρου αέρα FRL για ανίχνευση πίεσης αέρα σε πραγματικό χρόνο και έξοδο σήματος αλληλομανδάλωσης.

Αρχή Εργασίας & Δομή Εσωτερικού Πυρήνα

  1. Λειτουργική Αρχή

     -- Ο πεπιεσμένος αέρας σπρώχνει το έμβολο ενάντια στην τάση του ελατηρίου, ο ενσωματωμένος μαγνήτης στο έμβολο κινείται κοντά στον σωλήνα καλαμιού για να ολοκληρώσει τη μαγνητική σκανδάλη και την αγωγιμότητα του κυκλώματος. Όταν η πίεση του αέρα πέσει κάτω από το όριο επαναφοράς, το ελατήριο σπρώχνει το έμβολο προς τα πίσω, ο μαγνήτης απομακρύνεται από τον σωλήνα καλαμιού και το κύκλωμα διακόπτεται.

  2. Πυρήνα Δομικά Μέρη

     -- Έμβολο με ενσωματωμένο μόνιμο μαγνήτη: Αισθάνεται τη μετατόπιση της πίεσης του αέρα

     -- Σωλήνας καλαμιού (διακόπτης ξηρού καλαμιού): Μαγνητική ενεργοποίηση χωρίς επαφή, μηδενική μηχανική τριβή επαφής

     -- Βίδα ρύθμισης πίεσης: Χειροκίνητη ρύθμιση κατωφλίου σκανδάλης με κατσαβίδι

     -- Μηχανικό βαθμονομημένο παράθυρο προβολής: Άμεση ένδειξη της προκαθορισμένης τιμής πίεσης σε μονάδα MPa

Πίνακας τεχνικών προδιαγραφών Standard Core

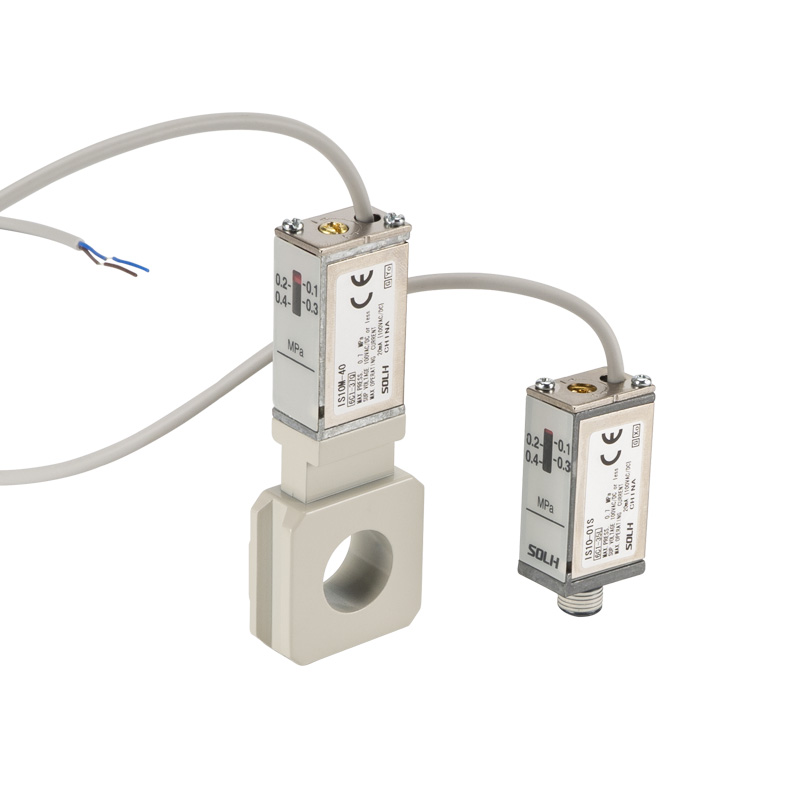

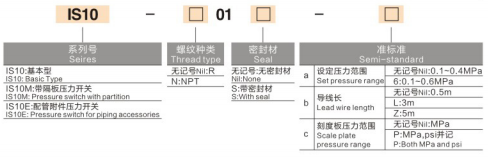

Πλήρης σειρά Μοντέλο & Δύο Στυλ Τοποθέτησης

Δύο κύριες δομές εγκατάστασης για διαφορετικές απαιτήσεις διάταξης:

  1. Τύπος τοποθέτησης ενσωματωμένου νήματος (IS10-01S)

     -- Άμεση εγκατάσταση βιδών μέσω θύρας σπειρώματος R1/8, συμβατή με μονοκύλινδρο, έξοδο ηλεκτρομαγνητικής βαλβίδας και μίνι μεμονωμένες μονάδες σέρβις αέρα.

  2. Τύπος βάσης πολλαπλής βάσης (IS10M / IS10E)

     -- Το IS10M είναι εξοπλισμένο με τετράγωνη βάση σύσφιξης στο πλάι, μπορεί να κουμπώσει απευθείας σε SMC τυπική αρθρωτή μονάδα AC FRL τριών μονάδων χωρίς επιπλέον εξαρτήματα προσαρμογέα, εξοικονομώντας χώρο εσωτερικής εγκατάστασης στο ντουλάπι.

Ανταγωνιστικά πλεονεκτήματα βασικών προϊόντων

  1. Μηδενική μηχανική φθορά επαφής

     -- Μαγνητική σκανδάλη καλαμιού χωρίς επαφή, χωρίς ηλεκτρικό σπινθήρα στο σημείο επαφής. διάρκεια ζωής 5~10 φορές μεγαλύτερη από τους παραδοσιακούς μηχανικούς διακόπτες πίεσης μικροεπαφών όπως ο IS3000.

  2. Διαισθητική βαθμονόμηση πίεσης εκτός σύνδεσης

     -- Πλαϊνό ενσωματωμένο παράθυρο διαβαθμισμένης κλίμακας MPa, ρυθμίστε τη βίδα ρύθμισης με κατσαβίδι. Το κατώφλι πίεσης μπορεί να ρυθμιστεί χωρίς παροχή ρεύματος επί τόπου.

  3. Συμβατότητα γενικού φορτίου AC & DC

     -- Υποστηρίζει όλη την τάση AC/DC κάτω από 100V, μπορεί να οδηγεί απευθείας μικροσκοπικές ηλεκτρομαγνητικές βαλβίδες ή να συνδέσει ακροδέκτες ψηφιακής εισόδου του PLC χωρίς ενδιάμεσο ρελέ.

  4. Μινιατούρα ελαφρύ συμπαγές σχέδιο

     -- 16% ελαφρύτερος και 11% μικρότερος όγκος από τη σειρά IS1000 παλιάς γενιάς, ταιριάζει απόλυτα με εξαιρετικά ενσωματωμένη στενή αυτοματοποιημένη διάταξη εξοπλισμού.

Αντιστοίχιση τυπικών σεναρίων βιομηχανικής εφαρμογής

  1. Παρακολούθηση & συναγερμός κύριας πηγής αέρα χαμηλής πίεσης

     -- Εγκατεστημένο στην έξοδο τριών μονάδων FRL. στέλνει σήμα συναγερμού αλληλομανδάλωσης όταν η πίεση τροφοδοσίας πέσει κάτω από 0,4 MPa για την προστασία των πνευματικών δονητών και των κρουστικών σφυριών από ανεπαρκή ζημιά ώσης.

  2. Επιβεβαίωση θέσης πλήρους διαδρομής κυλίνδρου

     -- Όταν ο κύλινδρος εκτείνεται πλήρως, η πίεση του θαλάμου αυξάνεται στην προκαθορισμένη τιμή για την έξοδο του σήματος ενεργοποίησης για διαδοχική ασφάλιση της επόμενης δράσης του σταθμού παραγωγής.

  3. Προστασία ασφαλείας κυκλώματος δονητή

     -- Παρακολούθηση σε πραγματικό χρόνο πίεσης αέρα εργασίας. διακόψτε την παροχή ρεύματος της βαλβίδας γρήγορης εξαγωγής όταν η πίεση είναι χαμηλότερη από το όριο, αποφύγετε την εξάντληση του δονητή που προκαλείται από ασθενή δύναμη δόνησης.

Περίληψη μίας πρότασης

     Ο διακόπτης πίεσης σωλήνα χωρίς επαφή με καλάμι της σειράς SOLH IS10 προσφέρει παραλλαγές βάσης σπειρώματος και πολλαπλής FRL με κλιπ, με ρυθμιζόμενο εύρος 0,1~0,6 MPa, διάρκεια ζωής 5 εκατομμύρια μεγάλου κύκλου και βαθμονόμηση πίεσης εκτός σύνδεσης, ιδανικό χαμηλού κόστους συμπαγή αισθητήρα παρακολούθησης πίεσης αέρα για κυλίνδρους, δονητές και γενικά αυτοματοποιημένα κυκλώματα.
