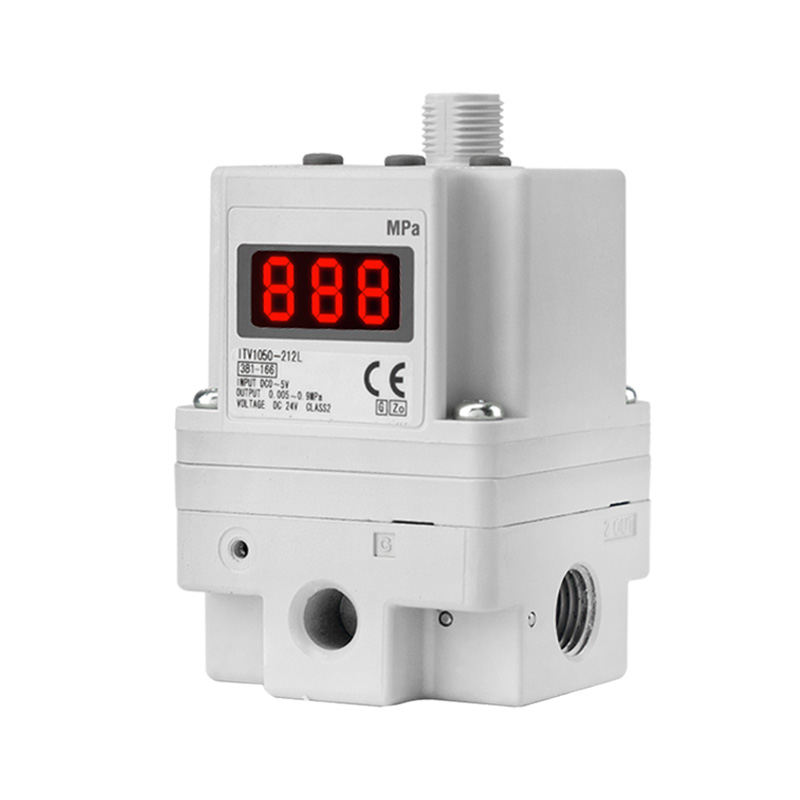

Ηλεκτροπνευματική αναλογική βαλβίδα υψηλής ροής σειράς ITV

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος & Αρχή εργασίας

   1. Τοποθέτηση προϊόντος

     Η ηλεκτροπνευματική αναλογική βαλβίδα υψηλής ροής της σειράς SOLH ITV είναι ένα εξάρτημα μετατροπής ηλεκτρικού σε πνευματικό με δυνατότητα ανταλλαγής SMC. Πραγματοποιεί αδιάκοπη συνεχή ρύθμιση της πίεσης αέρα μέσω ηλεκτρικών σημάτων ελέγχου, αντικαθιστώντας πλήρως τις χειροκίνητες βαλβίδες μείωσης πίεσης για την επίτευξη αυτόματης, υψηλής ακρίβειας ρύθμισης της πίεσης από απόσταση, και είναι ειδικά βελτιστοποιημένη για βαρέως τύπου κυκλώματα παροχής αέρα μεγάλης ροής.

   2. Βασική Λειτουργία & Αρχή

     -- Λειτουργία πυρήνα: Μετατρέψτε το ηλεκτρικό σήμα ελέγχου σε ρυθμιζόμενη πίεση αέρα χωρίς βήμα για αυτόματη και απομακρυσμένη ρύθμιση πίεσης

     -- Αρχή εργασίας: Ηλεκτροπνευματικό σύστημα αναλογικής ανάδρασης κλειστού βρόχου. Ο ενσωματωμένος αισθητήρας πίεσης παρακολουθεί την πίεση εξόδου σε πραγματικό χρόνο και διορθώνει αυτόματα την απόκλιση, παρέχοντας εξαιρετική ακρίβεια ελέγχου και γρήγορη ταχύτητα απόκρισης

     -- Βαθμός προστασίας περιβάλλοντος: IP65 ανθεκτικό στη σκόνη και στα πιτσιλίσματα, σταθερή λειτουργία σε σκληρές βιομηχανικές συνθήκες εργαστηρίου

Γρήγορος πίνακας αναφοράς μοντέλου σειράς υψηλής ροής

Γενικές Γενικές Τεχνικές Προδιαγραφές

     -- Εφαρμόσιμο υγρό: Ξηρός πεπιεσμένος αέρας

     -- Μέγιστη πίεση τροφοδοσίας εισόδου: 1,0 MPa

     -- Θερμοκρασία περιβάλλοντος & μεσαία: -5 ~ +60℃

     -- Τροφοδοτικό: DC24V ±10% (μερικές εκδόσεις υποστηρίζουν DC12–15V)

     -- Κατανάλωση ρεύματος: ≤4W (μοντέλα εξοπλισμένα με επικοινωνία)

     -- Σήμα εξόδου οθόνης: Αναλογικό DC1–5V γραμμικό με πραγματική πίεση εξόδου

     -- Επιλογές σπειρώματος θυρών: παράλληλο σπείρωμα Rc / NPT / G, προαιρετικά εξαρτήματα γρήγορης εισαγωγής

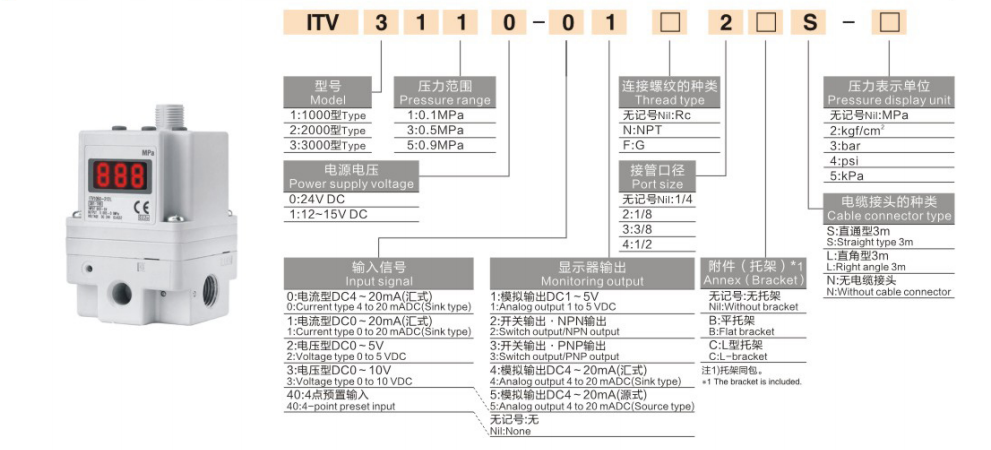

Τύποι σήματος εισόδου & Ορισμός επιθήματος μοντέλου

  1. Διαθέσιμα σήματα ελέγχου

     -- Αναλογική είσοδος (mainstream): Σήμα τάσης DC0–10V, σήμα ρεύματος 4–20 mA

     -- Προρύθμιση πολλαπλών σταδίων: Λειτουργία προρύθμισης σταθερής πίεσης 4 σημείων / I/O 16 σημείων

     -- Επικοινωνία Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (απαιτείται αποκλειστικό αξεσουάρ πλακέτας επικοινωνίας)

 2. Παράδειγμα κωδικού μοντέλου:ITV2050-31F2BN3

     -- ITV2050: Σειρά μέσης ροής ITV2000

     -- 31: Νήμα θύρας G1/4

     -- F: Επίπεδη βάση στήριξης

     -- 2: Είσοδος αναλογικής τάσης DC0–10V

Βασικά Πλεονεκτήματα Προϊόντος

  1. Πολύ αναβαθμισμένη απόδοση υψηλής ροής

     -- Η μέγιστη χωρητικότητα ροής αυξήθηκε κατά περίπου 5 φορές σε σύγκριση με τις τυπικές σειρές ITV μικρής ροής, ικανοποιώντας απόλυτα τις απαιτήσεις γρήγορης παλινδρομικής κίνησης κυλίνδρων μεγάλης οπής και πολυκύλινδρου σύγχρονου εξοπλισμού.

  2. Εξαιρετική υψηλή ακρίβεια & μακροπρόθεσμη σταθερότητα

     -- Ακρίβεια ελέγχου εντός ±1% F.S., εξαιρετικά γρήγορη ταχύτητα απόκρισης και μικρή διακύμανση πίεσης, ιδανική για συναρμολόγηση ακριβείας, επεξεργασία ημιαγωγών, αυτόματη επίστρωση και άλλες γραμμές παραγωγής υψηλών προδιαγραφών.

  3. Συμπαγές ελαφρύ βελτιστοποιημένο περίγραμμα

     -- Το βάρος του μοντέλου ITV2100 μειώθηκε κατά 19% σε σύγκριση με την προηγούμενη γενιά, εύκαμπτο στήριγμα και βάση στήριξης για να ταιριάζει σε περιορισμένο χώρο εγκατάστασης.

  4. Ευφυής λειτουργία φιλική προς το χρήστη

     -- Ενσωματωμένη ψηφιακή οθόνη LED υψηλής φωτεινότητας για απεικόνιση της τιμής πίεσης σε πραγματικό χρόνο. εξοπλισμένο με αλγόριθμο αυτοδιάγνωσης και έξοδο συναγερμού σφάλματος για απλοποίηση της επί τόπου αντιμετώπισης προβλημάτων και συντήρησης.

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Έλεγχος πίεσης για κυλίνδρους μεγάλης ροής και πνευματικούς ενεργοποιητές: Μηχανές συσκευασίας, εξοπλισμός αυτόματης διανομής και κόλλησης

     -- Αυτόματη εναλλαγή πίεσης πολλαπλών σταδίων: Εξοπλισμός συγκόλλησης, σταθμοί πριτσίνωσης, συστήματα ελέγχου τάνυσης φιλμ και σύρματος

     -- Πνευματικοί βρόχοι διεργασίας εξαιρετικά ακριβείας: Κατασκευή ημιαγωγών, οπτικές δοκιμές, εξοπλισμός αυτοματισμού ιατρικής ακρίβειας

     -- Κεντρική απομακρυσμένη ρύθμιση πίεσης σε αυτοματοποιημένες γραμμές παραγωγής: Αντικαταστήστε πολλαπλά σετ χειροκίνητων ρυθμιστών για ψηφιακό έλεγχο πίεσης μίας στάσης

Οδηγίες επιλογής μοντέλου

     -- Επιλέξτε σειρές με βάση τον απαιτούμενο ρυθμό ροής: ITV1100 για μικρο-μικρή ροή, ITV2100 για γενική μέση ροή, ITV3100 για εξοπλισμό βαρέως τύπου υψηλής ροής

     -- Επιβεβαιώστε το ρυθμιζόμενο εύρος πίεσης για να καλύψει πλήρως όλες τις απαιτήσεις πίεσης εργασίας διεργασίας (προαιρετικό πλήρες εύρος 0,005–0,9 MPa)

     -- Τύπος σήματος ελέγχου αντιστοίχισης: Αναλογική τάση DC0–10V ως τυπική επιλογή. επιλέξτε ειδική πλακέτα επικοινωνίας εάν χρειάζεται ψηφιακός έλεγχος fieldbus

     -- Επιβεβαίωση φόρμας τοποθέτησης: Βάση βάσης / πλευρική βάση / βάση στήριξης για να ταιριάζει με τη διάταξη του αγωγού αέρα στο χώρο του ξενοδοχείου

Περίληψη μίας πρότασης

     Η ηλεκτροπνευματική αναλογική βαλβίδα υψηλής ροής SOLH ITV πραγματοποιεί αδιάκοπη ψηφιακή ρύθμιση πίεσης μέσω ηλεκτρικών σημάτων ελέγχου, εξοπλισμένη με εξαιρετικά μεγάλη χωρητικότητα ροής, βιομηχανική προστασία IP65 και διεπαφές αναλογικού σήματος πολλαπλών τύπων/fieldbus, που χρησιμεύει ως βασικό στοιχείο ελέγχου για απομακρυσμένη, υψηλής ακρίβειας και υψηλή ρύθμιση πίεσης αέρα σε όλα τα αυτόματα συστήματα p.
