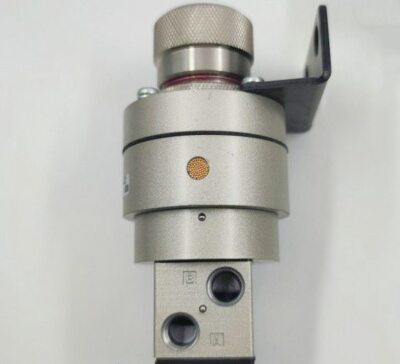

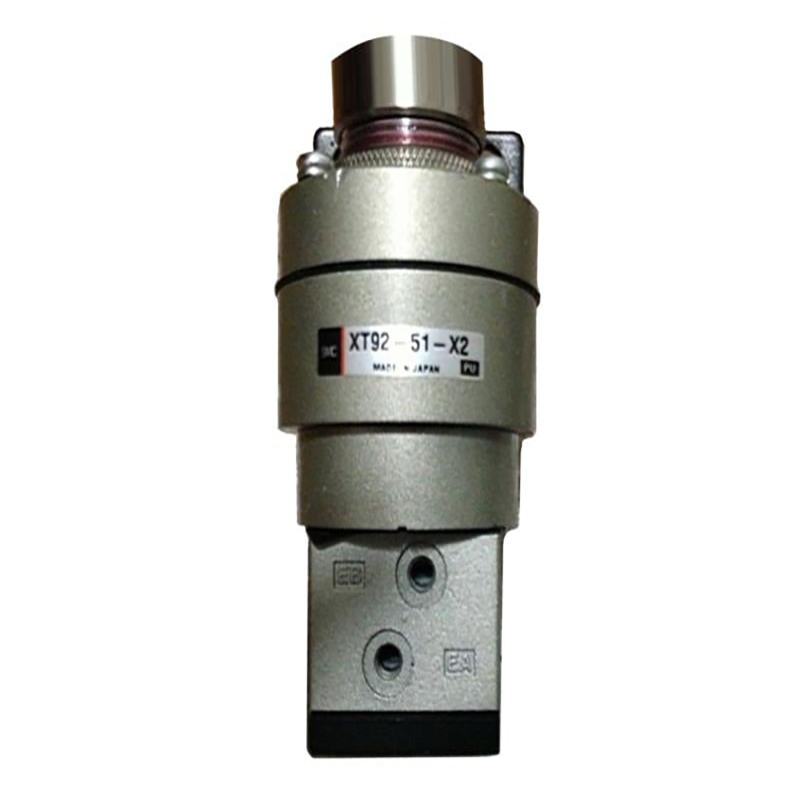

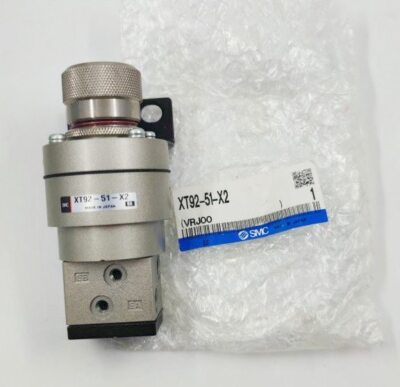

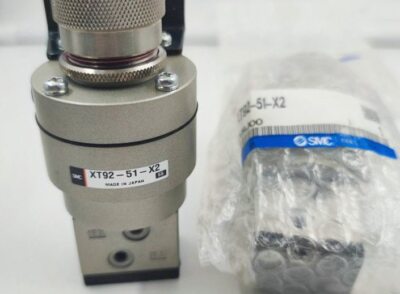

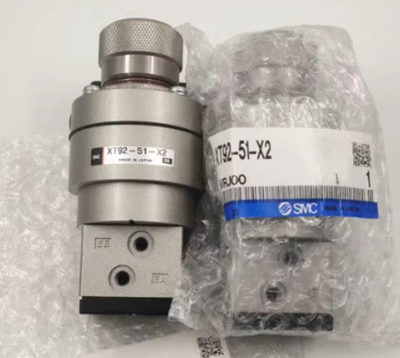

XT92-51-X2 Βαλβίδα Ανίχνευσης Πίεσης Ακριβείας

Μάρκα:SOLH της Richge Technology

Επισκόπηση προϊόντος

     Η XT92-51-X2 είναι μια προσαρμοσμένη ειδική βαλβίδα UTC με την επωνυμία SOLH Richge. Διαφέρει θεμελιωδώς από τους συνηθισμένους ρυθμιστές πίεσης ακριβείας και χρησιμεύει ως αποκλειστική βαλβίδα ανίχνευσης διπλής πίεσης για προστασία ασφαλείας χαμηλής πίεσης και πνευματική εναλλαγή σήματος. Αυτή η προσαρμοσμένη μονάδα έχει αναπτυχθεί για ενεργοποίηση κατωφλίου πίεσης και έλεγχο ασφάλισης διπλού σήματος σε αυτοματοποιημένα κυκλώματα ασφαλείας.

1. Βασικές τεχνικές προδιαγραφές (Πλήρως συμβατό με SMC)

     --Μοντέλο: XT92-51-X2 Προσαρμοσμένη Ειδική Έκδοση

     -- Τύπος δομής: Βαλβίδα διπλής πίεσης ανίχνευσης πίεσης άμεσης δράσης

     -- Σπείρωμα θύρας: Rc1/8, συμβατό με εξαρτήματα σωληνώσεων M5

     -- Εφαρμοστέο μέσο: Καθαρίστε τον πεπιεσμένο αέρα

     --Ρυθμιζόμενο εύρος πίεσης μεταγωγής: 0,1 ~ 0,5 MPa

     --Μέγιστη πίεση λειτουργίας: 0,8 MPa

     --Πίεση απόδειξης: 1,2 MPa

     --Θερμοκρασία περιβάλλοντος λειτουργίας: -5℃ ~ +60℃

     --Καθαρό βάρος: Περίπου. 300 γρ

     -- Λειτουργίες πυρήνα: Ανίχνευση κατωφλίου πίεσης, κλειδαριά ασφαλείας χαμηλής πίεσης, μεταγωγή σήματος διπλού κυκλώματος αέρα

2. 3/2-Way Logic Port Layout

     --P: Κύρια θύρα εισόδου παροχής αέρα

     --A / B: Δύο ανεξάρτητες θύρες εξόδου μεταγωγής

     --R: Θύρα εξάτμισης με ενσωματωμένο σιγαστήρα

     --Κάνω κουμπί ρύθμισης: Ρυθμίζει προσαρμοσμένο όριο ενεργοποίησης πίεσης (π.χ. 0,4 MPa)

     --Επιλογές εγκατάστασης: Τοποθέτηση βραχίονα ή τοποθέτηση πάνελ

3. Αρχή Εργασίας

     Όταν η πίεση του συστήματος υπερβαίνει το προκαθορισμένο κατώφλι: Ο αέρας ρέει από τη θύρα P στη θύρα Α, ενώ η θύρα Β συνδέεται στην εξάτμιση R. Όταν η πίεση του συστήματος πέσει κάτω από το προκαθορισμένο όριο: Ο αέρας ρέει από τη θύρα P στη θύρα Β, ενώ η θύρα Α συνδέεται στην εξαγωγή R. Η βαλβίδα πραγματοποιεί αυτόματη εναλλαγή διαδρομής αέρα στο σταθερό κατώφλι πίεσης για την ολοκλήρωση της ενδιάμεσης σήμανσης ασφαλείας.

4. Σύγκριση απόδοσης: XT92-51-X2 VS ARP / IR Precision Regulators

5. Τυπικά σενάρια εφαρμογής

     Κλείδωμα ασφαλείας χαμηλής πίεσης: Αυτόματη εναλλαγή του εξοπλισμού σε ασφαλή λειτουργία αναμονής μόλις πέσει η πίεση αέρα κάτω από την προκαθορισμένη τιμή Διπλή παροχή αέρα Αυτόματη εναλλαγή: Μεταβαίνει σε πηγή αέρα αναμονής όταν αποτύχει η πίεση του κύριου αγωγού Ασφάλεια πίεσης μηχανής Ασφάλεια: Περιορίζει την εκκίνηση του εξοπλισμού έως ότου η πίεση του αέρα φτάσει στο έγκυρο όριο Ενσωματωμένη μονάδα πνευματικής λογικής λογικής μονάδας: Αντικαθιστά το συνδυασμένο κύκλωμα πίεσης αέρα διάταξη

Περίληψη μίας πρότασης

     Η προσαρμοσμένη βαλβίδα ανίχνευσης πίεσης SOLH XT92-51-X2 εκτελεί προστασία χαμηλής πίεσης και εναλλαγή διαδρομής αέρα σταθερού ορίου. Είναι ένα ειδικό πνευματικό λογικό εξάρτημα για κυκλώματα διασύνδεσης ασφαλείας και δεν μπορεί να χρησιμοποιηθεί για συνεχή ρύθμιση πίεσης ακριβείας.
