Μηχανική βαλβίδα 5/2 κατευθύνσεων σειράς VZM500 (VZM5).

Μηχανική βαλβίδα 5/2 κατευθύνσεων σειράς VZM500 (VZM5) | Πνευματική βαλβίδα ελέγχου ελαστικής σφράγισης μέσης ροής

Μάρκα: SOLH by Richge Technology | Μηχανική ενεργοποιούμενη πνευματική βαλβίδα 5 θυρών συμβατή με SMC

1. Επισκόπηση προϊόντος

     Η σειρά SOLH VZM5 (VZM500) είναι αμεσαίου μεγέθους μηχανική βαλβίδα ελέγχου 5/2 κατευθύνσεων πλήρως συμβατό με το πρότυπο SMC. Υιοθετώντας ελαστική ελαστική δομή σφράγισης υψηλής αξιοπιστίας, διαθέτει σταθερή σφράγιση, γρήγορη απόκριση και εξαιρετική απόδοση μέσης ροής με τιμή Cv έως 0,6. Εξοπλισμένο με τυπική θύρα Rc1/8 και πλήρεις προαιρετικές κεφαλές ενεργοποιητή, υποστηρίζει μηχανική ενεργοποίηση ορίου, χειροκίνητο έλεγχο τζόκινγκ και ασφάλιση κυκλώματος ασφαλείας. Με ευέλικτη βάση στήριξης και ενσωματωμένη πολλαπλή εγκατάσταση, ανθεκτικότητα σε υψηλές συχνότητες και ευρεία προσαρμοστικότητα πίεσης, χρησιμεύει ως το τυπικό μοντέλο για συγχρονισμό διπλού κυλίνδρου, πνευματική μεταγωγή κυκλώματος και μηχανικό έλεγχο ορίων σε αυτοματοποιημένες γραμμές παραγωγής.

2. Βασικές Τεχνικές Προδιαγραφές

3. Ορισμός θύρας & Λειτουργία κυκλώματος

  3.1 Τυπική λειτουργία 5/2 κατευθύνσεων (Διπλός έλεγχος / Μηχανικός έλεγχος)

     1(P) = Θύρα παροχής αέρα, 2(A) = Θύρα θετικής εξόδου, 3(B) = Θύρα εξόδου αντίστροφης, 4(EXH) = Θύρα εξαγωγής, 5(EXH) = Θύρα εξαγωγής. Πραγματοποιεί αμφίδρομη εναλλαγή και ταχεία εξάτμιση πνευματικών ενεργοποιητών.

  3.2 Προαιρετική λειτουργία 5/3 κατευθύνσεων (μεσαία θέση)

     Προαιρετικός τύπος μεσαίου κλειστού τύπου και μεσαίου τύπου ανακούφισης πίεσης, με ακρίβεια προσαρμογής στην πνευματική τοποθέτηση, τη διατήρηση της πίεσης και τις απαιτήσεις ακριβούς ελέγχου διαδρομής.

  3.3 Προδιαγραφές θύρας πιλότου

     Η πιλοτική θύρα EXH υιοθετεί νήμα M5×0,8. Η εξωτερική πιλοτική έκδοση υποστηρίζει ανεξάρτητο έλεγχο πηγών αέρα, κατάλληλο για κεντρικό πνευματικό έλεγχο και σενάρια αντιστοίχισης βρόχων μεγάλης ροής.

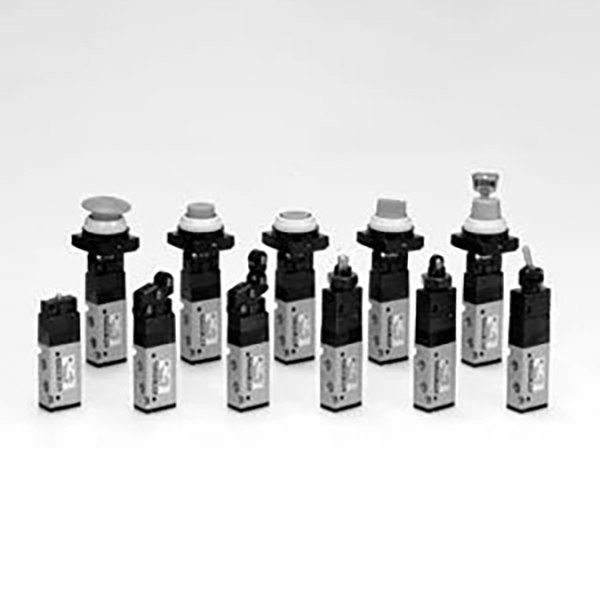

4. Επιλογές κεφαλής ενεργοποιητή πλήρους σειράς

5. Κανόνες κωδικοποίησης μοντέλου & κοινά μοντέλα

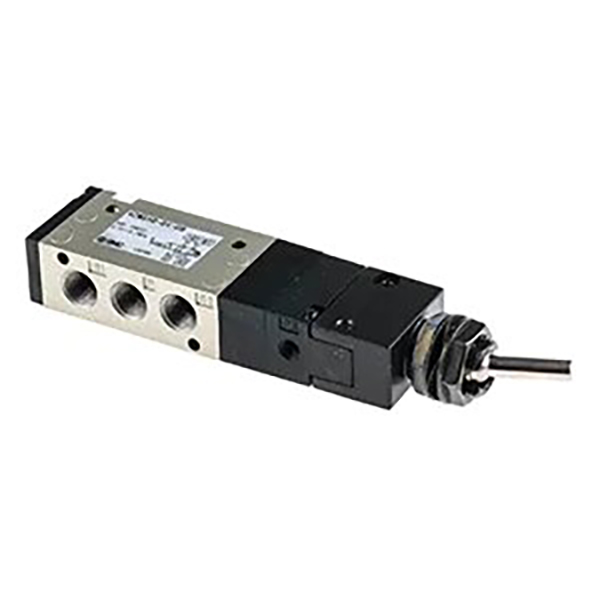

  5.1 Ερμηνεία μοντέλου (Παράδειγμα: VZM550-01-08)

     • VZM550: Τυπική βασική μηχανική βαλβίδα ελαστικής σφράγισης 5/2 κατευθύνσεων

     • Κωδικός Λιμένα: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Κωδικός ενεργοποιητή: 08=μοχλός εναλλαγής; 01=μοχλός κυλίνδρου; 30=κουμπί; 37=σπρώξιμο-τράβηγμα

     • Προαιρετικό επίθημα: -L=με βραχίονα ποδιού; -3=5/3-way type; P=εξωτερικός τύπος πιλότου

  5.2 Τυπικά μοντέλα με καυτές πωλήσεις

     • VZM550-01-01: 5/2 κατευθύνσεων, βασικός μοχλός κυλίνδρου, θύρα Rc1/8, προτιμάται για γενικά σενάρια μηχανικού ορίου

     • VZM550-01-30: 5/2 κατευθύνσεων, τύπος κουμπιού, θύρα Rc1/8, κατάλληλη για χειροκίνητο τζόκινγκ και εντοπισμό σφαλμάτων

     • VZM550-01-37: 5/2-way, push-pull type, Rc1/8 port, για χειροκίνητο κλείδωμα και έλεγχο κατά της κακής λειτουργίας

     • VZM550-01-02: 5/2 κατευθύνσεων, μοχλός κυλίνδρου μονής κατεύθυνσης, θύρα Rc1/8, επαγγελματικός έλεγχος ορίου κατά της επαναφοράς

6. Πλεονεκτήματα βασικών προϊόντων

  6.1 Τυπική μεσαία μεγάλη ροή

     Εξοπλισμένο με γενική θύρα Rc1/8 και συντελεστή ροής Cv=0,6, που ταιριάζουν τέλεια με πνευματικά κυκλώματα μέσης ροής, πραγματοποιώντας σταθερή σύγχρονη δράση διπλών κυλίνδρων και αξιόπιστη σύνδεση πολλαπλών ενεργοποιητών.

  6.2 Ελαστική στεγανοποίηση υψηλής σταθερότητας

     Υιοθετεί ενσωματωμένη ελαστική δομή στεγανοποίησης πυρήνα βαλβίδας από καουτσούκ, με μηδενική διαρροή, σταθερή συγκράτηση πίεσης και γρήγορη ταχύτητα απόκρισης. Παρέχει μεγάλη διάρκεια ζωής και εξαιρετικά χαμηλό κόστος συντήρησης υπό συμβατικές βιομηχανικές συνθήκες εργασίας.

  6.3 Λειτουργίες ενεργοποίησης πλήρους κάλυψης

     Ολοκληρωμένες επιλογές ενεργοποιητή, συμπεριλαμβανομένων των τύπων κυλίνδρου, εμβόλου, μοχλού εναλλαγής, κουμπιών και ώθησης καλύπτουν πλήρως το μηχανικό όριο, την αυτόματη ενεργοποίηση, τον χειροκίνητο εντοπισμό σφαλμάτων και τα σενάρια εφαρμογής διασύνδεσης ασφαλείας.

 6.4 Διαφοροποιημένη ευέλικτη εγκατάσταση

     Υποστηρίζει την εγκατάσταση ανεξάρτητου βραχίονα ποδιού και την ενσωματωμένη εγκατάσταση συστάδας πολλαπλής. Οι αυθαίρετες θύρες EXH μπορούν να διοχετεύονται για την εξάτμιση, προσαρμόζοντας την πυκνή διάταξη του πίνακα και τον περιορισμένο χώρο εγκατάστασης.

  6.5 Βιομηχανική ανθεκτικότητα υψηλών συχνοτήτων

     Υποστηρίζει έως και 300c.p.m κυκλική λειτουργία υψηλής συχνότητας, με εξαιρετική αντοχή σε κρούσεις και κραδασμούς. Προσαρμόζεται σταθερά στη μακροχρόνια συνεχή λειτουργία βαρέως βιομηχανικού εξοπλισμού.

  6.6 Επεκτάσιμος σχεδιασμός εξωτερικού πιλότου

     Η προαιρετική λειτουργία εξωτερικού πιλότου ελέγχου πραγματοποιεί απομακρυσμένο και κεντρικό έλεγχο της πηγής αέρα, ικανοποιώντας τις αντίστοιχες απαιτήσεις των κύριων κυκλωμάτων μεγάλης ροής και των αυτοματοποιημένων ολοκληρωμένων πνευματικών συστημάτων.

7. Τυπικά σενάρια εφαρμογής

     • Σύγχρονος έλεγχος διπλού κυλίνδρου: Εξασφαλίστε τη σύγχρονη συνεργατική δράση των διπλών κυλίνδρων σε αυτοματοποιημένο εξοπλισμό για τη βελτίωση της συνοχής λειτουργίας.

     • Πνευματικός διακόπτης κυκλώματος: Εναλλαγή με σφιγκτήρα/ξεσφιγκτήρα εξαρτημάτων και εξαρτημάτων, εναλλαγή σταθμού και έλεγχος κατεύθυνσης πνευματικού βρόχου.

     • Μηχανική ενεργοποίηση ορίου: Ενεργοποίηση σήματος διαδρομής και μηχανική προστασία αλληλασφάλισης μέσω ενεργοποιητών μοχλού κυλίνδρων.

     • Χειροκίνητος Έλεγχος Λειτουργίας: Εντοπισμός σφαλμάτων εξοπλισμού, χειροκίνητη εκκίνηση/διακοπή και χειροκίνητος έλεγχος πίνακα μέσω τύπων κουμπιών και ώθησης.

     • Κύκλωμα Προστασίας Ασφαλείας: Επαναφορά έκτακτης διακοπής και προστασία κλειδώματος πόρτας ασφαλείας με ενεργοποιητές κεφαλής που κλειδώνουν και μανιτάρι.

     • Γενικός Αυτοματισμός Βιομηχανίας: Έλεγχος θέσης υψηλής συχνότητας και σύνδεση πολλαπλών ενεργοποιητών για εξοπλισμό συσκευασίας, εκτύπωσης και ηλεκτρονικής κατασκευής.

8. Σύγκριση επιλογής μοντέλων σειράς VM

Περίληψη μίας πρότασης

     Η μηχανική βαλβίδα 5/2 κατευθύνσεων σειράς SOLH VZM500 (VZM5) ενσωματώνειΤυπική θύρα Rc1/8, μεσαία μεγάλη ροή Cv0.6, ενεργοποιητές πολλαπλών λειτουργιών πλήρους σειράς και ευέλικτες λειτουργίες εγκατάστασης, που είναι το βασικό εξάρτημα κύριας ροής για αυτοματοποιημένα συστήματα σύγχρονου ελέγχου δύο κυλίνδρων και πνευματικών κυκλωμάτων μεταγωγής.
