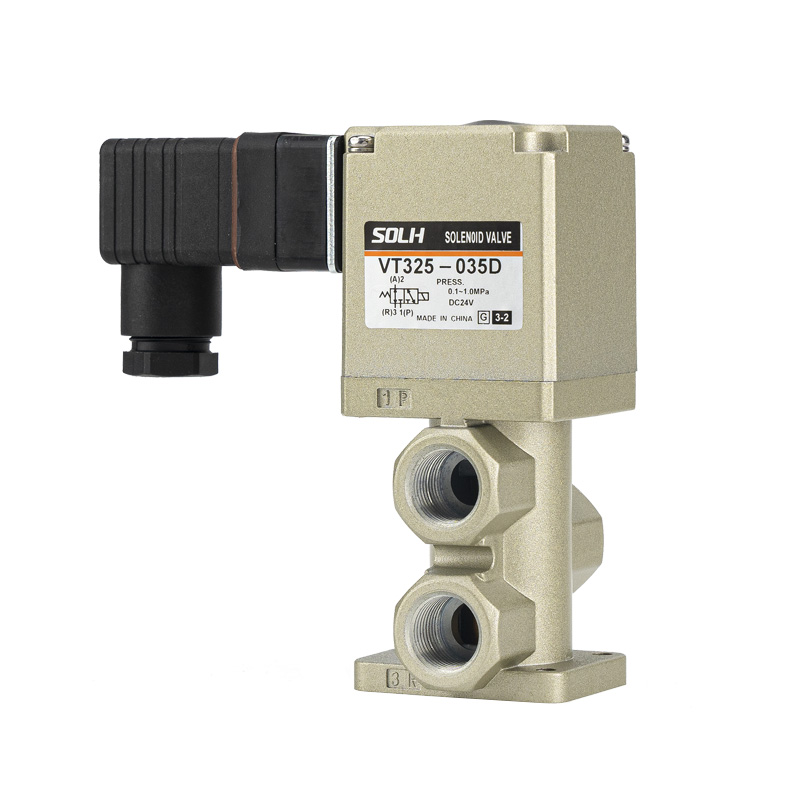

Ηλεκτρομαγνητική βαλβίδα 3 θυρών VT325 – Τύπος σωληνοειδούς άμεσης δράσης

Μάρκα:SOLH από την Richge Technology | Πρότυπο SOLH

1. Τοποθέτηση προϊόντος

     Η σειρά SOLH VT325 είναι μια ηλεκτρομαγνητική βαλβίδα 3 θυρών τύπου πεπιεσμένου άμεσης δράσης που διαθέτει πλήρη ελαστική στεγανοποίηση. Σχεδιασμένο για κυκλώματα πεπιεσμένου αέρα και αδρανούς αερίου, εκτελεί ενεργοποίηση-απενεργοποίηση κυκλώματος αέρα, εναλλαγή κατεύθυνσης και έλεγχο εξάτμισης. Υποστηρίζοντας την εκκίνηση με μηδενική πίεση και συμβατό τόσο με συνθήκες θετικής πίεσης όσο και με συνθήκες πλήρους κενού, το VT325 χρησιμεύει ως ένα υψηλής συχνότητας, σταθερό και αξιόπιστο πνευματικό εξάρτημα μεταγωγής για γενικό εξοπλισμό βιομηχανικού αυτοματισμού.

2. Βασικά Βασικά Χαρακτηριστικά

--Άμεση Δομή Poppet & Εκκίνηση Μηδενικής Πίεσης

     Δεν απαιτείται ελάχιστη πίεση λειτουργίας. Λειτουργεί σταθερά σε ένα πλήρες εύρος θετικής πίεσης 0–1,0 MPa. Η έκδοση κενού υποστηρίζει πίεση εργασίας έως και -101,2 kPa, πλήρως προσαρμόσιμη σε σενάρια εργασίας χαμηλής πίεσης, κενού και υψηλής πίεσης.

--6-σε-1 Σχεδίαση πολλαπλών λειτουργιών για καθολικές σωληνώσεις

     Με την αλλαγή των τρόπων σύνδεσης θύρας, μια μεμονωμένη βαλβίδα πραγματοποιεί 6 λειτουργικές λειτουργίες, συμπεριλαμβανομένων NC (Κανονικά κλειστό), ΟΧΙ (Κανονικά ανοιχτό), διαίρεση ροής και επιλογή ροής. Καλύπτει διαφορετικές απαιτήσεις πνευματικής λογικής με εξαιρετική ευελιξία και ευέλικτη διαμόρφωση.

-- Εξαιρετικά υψηλή χωρητικότητα ροής και γρήγορη απόκριση

     Εξοπλισμένη με βελτιστοποιημένες εσωτερικές διόδους ροής, η βαλβίδα παρέχει μεγάλο συντελεστή ροής C=6,1 dm³/(s·bar). Επιτυγχάνει γρήγορο χρόνο απόκρισης ≤30 ms και υποστηρίζει μέγιστη συχνότητα μεταγωγής 5 Hz, ιδανική για πνευματική μεταγωγή υψηλής ταχύτητας και έλεγχο παροχής αέρα υψηλής ροής.

--Ελαστική στεγανοποίηση & Λειτουργία χωρίς λίπανση

     Υιοθετεί ελαστικά υλικά στεγανοποίησης υψηλής ποιότητας για εξαιρετική αεροστεγανότητα, αντιγηραντική απόδοση και μεγάλη διάρκεια ζωής. Η λειτουργία χωρίς λίπανση εξασφαλίζει καθαρά κυκλώματα αερίου, φιλικότητα προς το περιβάλλον και σημαντικά μειωμένο ημερήσιο κόστος συντήρησης.

-- Συμπαγής Δομή & Ευέλικτη Εγκατάσταση

     Το μίνι και συμπαγές σώμα εξοικονομεί χώρο εγκατάστασης. Υποστηρίζει μεθόδους καλωδίωσης απευθείας πρίζας και πρίζας. Εξοπλισμένο με τυπικό μη κλειδωμένο κουμπί χειροκίνητης παράκαμψης για βολικό επιτόπιο εντοπισμό σφαλμάτων, επιθεώρηση και χειροκίνητη εναλλαγή έκτακτης ανάγκης.

--Συναρμολόγηση πολλαπλής & ισχυρή συμβατότητα

     Υποστηρίζει πυκνή συναρμολόγηση πολλαπλής και εγκατάσταση στοίβαξης. Διαστατικά συμβατό με τις τυπικές βιομηχανικές νησίδες βαλβίδων, καθιστώντας το ιδανικό για αρθρωτά κεντρικά συστήματα πνευματικού ελέγχου και αυτοματοποιημένο ολοκληρωμένο εξοπλισμό.

3. Πλήρεις Τεχνικές Προδιαγραφές

     --Διαμόρφωση θύρας: Μονή ηλεκτρομαγνητική βαλβίδα 3 θυρών, 2 θέσεων

     -- Τύπος Λειτουργίας: Τύπος Poppet Direct Acting

     --Μέθοδος σφράγισης: Ελαστική σφράγιση από καουτσούκ υψηλής απόδοσης

     -- Εφαρμόσιμο Υγρό: Πεπιεσμένος αέρας, αδρανές αέριο

     --Πίεση λειτουργίας: 0–1,0 MPa; Τύπος κενού: -101,2 kPa ~ 0,1 MPa

     --Πίεση απόδειξης: 1,5 MPa

     --Εύρος θερμοκρασίας περιβάλλοντος: 5℃ ~ 50℃

     --Χρόνος απόκρισης: ≤30 ms (δοκιμασμένο στα 0,5 MPa)

     --Μέγιστη συχνότητα λειτουργίας: 5 Hz

     --Λίπανση: Σχεδιασμός χωρίς λίπανση

     -- Χειροκίνητη λειτουργία: Τυπικός τύπος μη κλειδώματος. τύπος κλειδώματος εργαλείου προαιρετικός

     --Μέγεθος θύρας: Rc 1/4, Rc 3/8

     --Τάση πηνίου: DC24V, AC110V, AC220V και προσαρμόσιμες επιλογές

4. Τυπικά σενάρια εφαρμογής

     --Πνευματικός έλεγχος για αυτοματοποιημένες γραμμές παραγωγής, ρομποτικούς βραχίονες και εξαρτήματα σύσφιξης

     --Σύστημα εμφύσησης σκόνης, εκτόξευσης υγρού και προσρόφησης κενού και διακοπής κενού

     --Μηχανήματα επεξεργασίας συσκευασίας, εκτύπωσης, κλωστοϋφαντουργίας και επεξεργασίας ξύλου

     -- Εξοπλισμός αυτοματισμού που απαιτεί εκκίνηση με μηδενική πίεση, συμβατότητα κενού και μεταγωγή υψηλής συχνότητας

     --Κεντρικές νησίδες βαλβίδων και πολλαπλά αρθρωτά κυκλώματα πνευματικού ελέγχου

Περίληψη μίας πρότασης

     Η ηλεκτρομαγνητική βαλβίδα 3 θυρών άμεσης δράσης SOLH VT325 διαθέτει εκκίνηση με μηδενική πίεση, συμβατότητα πλήρους κενού, μεταγωγή πολλαπλών λειτουργιών 6 σε 1, εξαιρετικά υψηλή χωρητικότητα ροής και απόδοση χωρίς συντήρηση, που χρησιμεύει ως μια βιομηχανική λύση υψηλού κόστους γενικής ροής διακόπτη υψηλού κόστους συστήματα αυτοματισμού.
