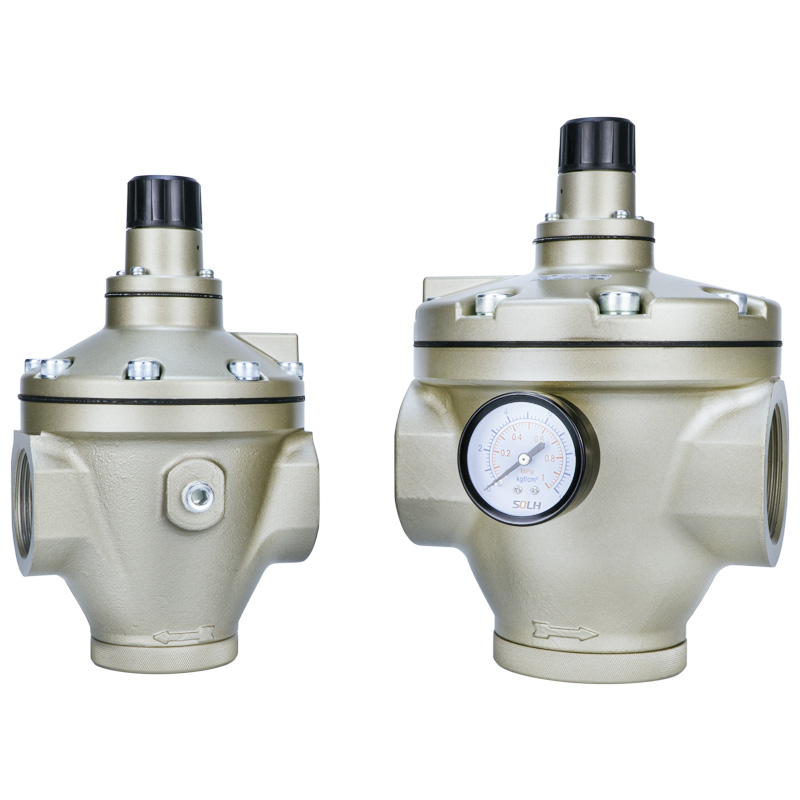

Πιλοτικός ρυθμιστής πίεσης της σειράς AR (SOLH από την τεχνολογία Richge)

Μάρκα:SOLH by Richge Technology (睿其格科技)

Τοποθέτηση προϊόντος

     Οι πιλοτικοί ρυθμιστές SOLH AR καλύπτουν τα πλήρη μοντέλα AR425/435/625/635/825/835/925/935. Υιοθετώντας την εσωτερική δομή ανακούφισης πιλότου, αυτή η σειρά στοχεύει κεντρικούς αγωγούς αέρα μέσης-υψηλής πίεσης, μεγάλης ροής, μεγάλων αποστάσεων και υψηλής ακρίβειας. Σε σύγκριση με τους τυπικούς ρυθμιστές άμεσης δράσης, προσφέρει ανώτερη ακρίβεια ρύθμισης, μεγαλύτερη απόδοση και ισχυρότερη απόδοση κατά της πίεσης-διακύμανσης.

Δομή & Αρχή Εργασίας

     Δομή: Εσωτερικός τύπος ανακούφισης πιλότου με αέρα πιλότου σταθερής εξαέρωσης

     1. Ο πεπιεσμένος αέρας εισόδου χωρίζεται στο κύριο κανάλι ροής και στο ανεξάρτητο κύκλωμα ελέγχου πιλότου.

     2. Η πίεση αέρα πιλότου πιέζει το διάφραγμα για να ρυθμίσει το άνοιγμα της κύριας μπομπίνας για σταθερή πίεση εξόδου.

     3. Η ενσωματωμένη λειτουργία ανακούφισης εξαντλεί αυτόματα την υπερβολική δευτερεύουσα πίεση για να διατηρεί σταθερή την πίεση εξόδου.

     4. Η συνεχής ροή αέρα εξαέρωσης περίπου στα 5 L/min εξασφαλίζει εξαιρετικά γρήγορη απόκριση και εξαιρετική ακρίβεια ρύθμισης.

Βασικά Χαρακτηριστικά Προϊόντος

     1. Μεγάλη ροή & βαθμολογία υψηλής πίεσης

     Η μέγιστη πίεση λειτουργίας φτάνει το 1,0 MPa με 1,5 MPa στεγανή πίεση. Τα μεγέθη θυρών κυμαίνονται από 1/4" έως 2", που ταιριάζουν απόλυτα με τις κύριες γραμμές του εργοστασίου και τα κεντρικά συστήματα παροχής αέρα.

     2. Εξαιρετικά υψηλή ρυθμιστική ακρίβεια

     Υστέρηση ≤0,02 MPa και επαναληψιμότητα ≤ 0,01 MPa. Η πίεση εξόδου παραμένει σταθερή ακόμη και κάτω από απότομες αλλαγές της πίεσης εισόδου ή στιγμιαία απότομη αύξηση της ροής.

     3. Διπλό εύρος πίεσης μέσα σε ένα ίδιο σώμα

     3.1 Μοντέλο Suffix 25: 0,05–0,83 MPa για γενικές βιομηχανικές εφαρμογές υψηλής πίεσης

     3.2 Μοντέλο Suffix 35: 0,02–0,20 MPa για σενάρια ελέγχου ακριβείας χαμηλής πίεσης

     4. Ενσωματωμένη αυτόματη ανακούφιση υπερπίεσης

     Δεν απαιτείται επιπλέον εξωτερική ανακουφιστική βαλβίδα. Η ενσωματωμένη δομή ανακούφισης σταθεροποιεί την έξοδο πίεσης και αποτρέπει την επίδραση πίεσης στα κατάντη πνευματικά εξαρτήματα.

     5.Σταθερή, φιλική προς τη συντήρηση κατασκευή

     Η θερμοκρασία λειτουργίας κυμαίνεται από -5℃ έως +60℃. Το σώμα από χυτό κράμα αλουμινίου υποστηρίζει λειτουργία χωρίς λίπανση και αυθαίρετο προσανατολισμό τοποθέτησης.

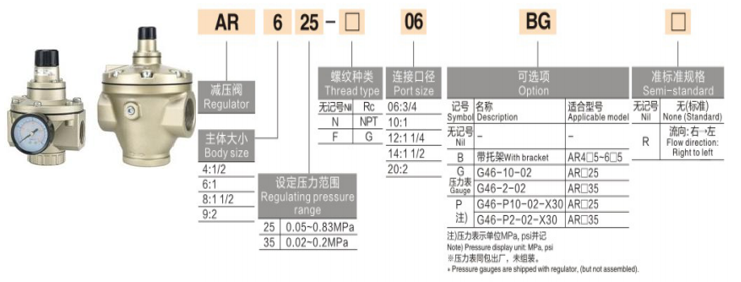

Μοντέλο & Πίνακας Προδιαγραφών

Γενικές Τεχνικές Παράμετροι

     1. Εφαρμόσιμο μέσο: Ξηρός ή λιπασμένος πεπιεσμένος αέρας

     2. Μέγιστη πίεση εισόδου: 1,0 MPa

     3. Συνεχής κατανάλωση αιμορραγίας: Περίπου. 5 λίτρα/λεπτό (ANR)

     4. Τυπική θύρα μετρητή: νήμα 1/4".

     5. Τύπος κατασκευής: Εσωτερικός πιλότος, ανάγλυφη σχεδίαση με συνεχή εξαέρωση

Τυπικές Εφαρμογές

     1. Κύριοι αγωγοί του εργοστασίου και κεντρικοί σταθμοί παροχής αέρα

     2. Εξοπλισμός μεγάλης ροής εξοπλισμένος με κυλίνδρους μεγάλης οπής, κινητήρες αέρα, συσκευές εμφύσησης και στεγνώματος αέρα

     3. Πνευματικός έλεγχος ακριβείας: εξαρτήματα δοκιμής, εξοπλισμός τοποθέτησης, έλεγχος τάσης και υδραυλικές πρέσες

     4. Αγωγοί με έντονη διακύμανση πίεσης και μεταφορά αέρα σε μεγάλες αποστάσεις

     5.Συστήματα μείωσης πίεσης δύο σταδίων από δεξαμενές αέρα υψηλής πίεσης έως εξοπλισμό παραγωγής μέσης πίεσης

Περίληψη πυρήνα

     Η σειρά πιλότων AR ενσωματώνει εσωτερική δομή πιλότου ανακούφισης, μεγάλη χωρητικότητα ροής, υψηλή ακρίβεια, διπλά επιλέξιμα εύρη πίεσης και λειτουργία συνεχούς αυτόματης εξαέρωσης. Χρησιμεύει ως η βέλτιστη λύση ρύθμισης της πίεσης για κύριους κορμούς αέρα, εξοπλισμό υψηλής ροής και πνευματικά κυκλώματα υψηλής ακρίβειας υψηλής πίεσης.

Σύγκριση επιλογής: Απευθείας AR / Pilot AR / VEX1

     1. Άμεσης δράσης AR (AR20~60): Μικρή ροή, οικονομικό κόστος, τυπική ακρίβεια ρύθμισης για κυκλώματα μικρών διακλαδώσεων

     2. Pilot AR (AR425~935): Μέτρια προς μεγάλη ροή, υψηλής ακρίβειας, αφιερωμένη στους κύριους αγωγούς αέρα του εργοστασίου

     3. Σειρά VEX1: Εξαιρετικά μεγάλη απόδοση, σχεδιασμός εξάτμισης 3 θυρών, ρύθμιση πίεσης σε πολλά στάδια και εξαιρετικά γρήγορη απόδοση ανακούφισης
