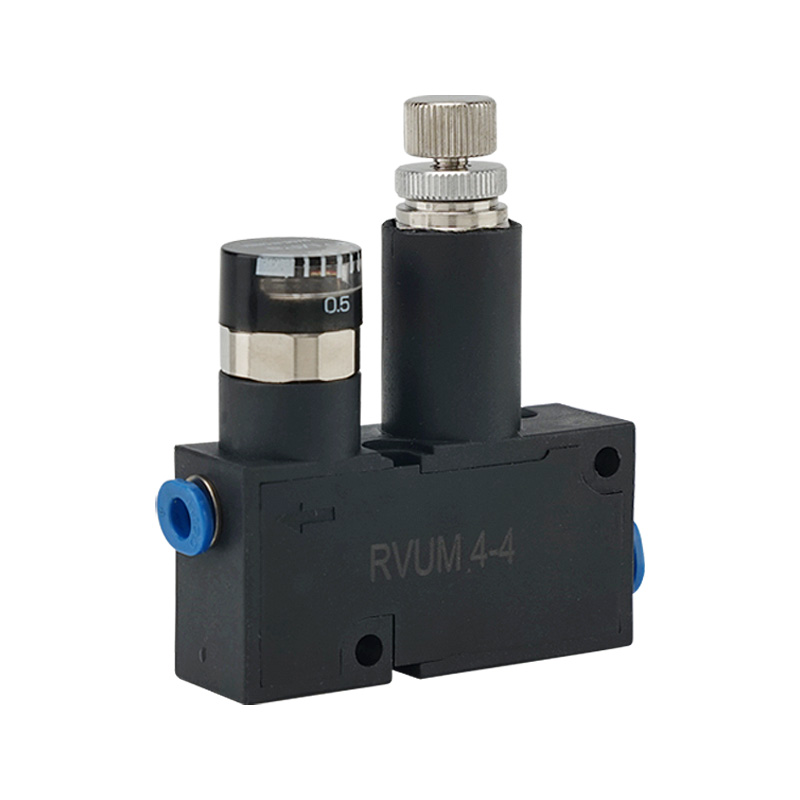

Βαλβίδα ρύθμισης πίεσης Mini σειράς RVUM | Συμπαγής βαλβίδα μείωσης πίεσης αέρα εμβόλου άμεσης δράσης με τοποθέτηση με ένα άγγιγμα

Μάρκα: SOLH by Richge Technology | Ultra-Compact Πνευματικός Ρυθμιστής Πίεσης Ακριβείας

1. Επισκόπηση προϊόντος

     Η σειρά SOLH RVUM είναι αεξαιρετικά συμπαγής βαλβίδα μικρορυθμιστή πίεσης άμεσης δράσης τύπου εμβόλου, ειδικά σχεδιασμένο για μικροσκοπικά πνευματικά κυκλώματα περιορισμένου χώρου. Υποστηρίζει δομές ανάγλυφου (τυποποιημένου) και μη ανακουφιστικού τύπου, με εύκαμπτες επιλογές σύνδεσης σε ευθεία/αγκώνα, ενσωματωμένα εξαρτήματα με ένα άγγιγμα και ρύθμιση πίεσης ακριβείας 0,1–0,8 MPa. Με εξαιρετικά μικρό, ελαφρύ σχεδιασμό, διαφοροποιημένες μεθόδους τοποθέτησης και σταθερή πίεση εξόδου, εφαρμόζεται ευρέως σε σενάρια ακριβείας μικρής ροής όπως διανομή, προσρόφηση κενού και φυσώντας μικρού αέρα, χρησιμεύοντας ως η βέλτιστη λύση σταθεροποίησης πίεσης για μικροσκοπικό αυτοματοποιημένο εξοπλισμό.

2. Core Positioning & Working Principle

     • Στατική Σχεδιασμός: Υιοθετεί δομή εμβόλου άμεσης δράσης υψηλής ακρίβειας, διαθέσιμη σε δύο εκδόσεις: τυπικό τύπο ανακούφισης και προαιρετικό μη ανακουφιστικό τύπο, ικανοποιώντας διαφορετικές απαιτήσεις ρύθμισης πίεσης κυκλώματος.

     • Σταθεροποίηση πίεσης ακριβείας: Η μέγιστη πίεση εισόδου φτάνει τα 0,9 MPa, με σταθερή ρυθμιζόμενη πίεση εξόδου που κυμαίνεται από 0,1 MPa έως 0,8 MPa. Η σχεδίαση τύπου ανακούφισης εξάγει αυτόματα τον αέρα υπερπίεσης για να διατηρεί σταθερή πίεση κατάντη.

     • Εφαρμοστέο μέσο: Καθαρός πεπιεσμένος αέρας, που υποστηρίζει τη λειτουργία λίπανσης χωρίς λάδι, πλήρως προσαρμοσμένο σε καθαρά και ακριβή πνευματικά περιβάλλοντα εργασίας.

3. Εξαιρετικά χαρακτηριστικά προϊόντος

  3.1 Εξαιρετικά συμπαγές και ελαφρύ σώμα

     Ολόκληρο το σώμα της βαλβίδας υιοθετεί μινιατούρα ολοκληρωμένη σχεδίαση με εξαιρετικά μικρό χώρο κατοχής. Είναι απόλυτα κατάλληλο για ενσωματωμένη εγκατάσταση εξοπλισμού, τοποθέτηση πάνελ και διάταξη στενού χώρου γεμιστήρα, πραγματοποιώντας βελτιστοποίηση κατάληψης μηδενικού χώρου για μικροσκοπικά πνευματικά συστήματα.

  3.2 Εύκαμπτες σωληνώσεις τοποθέτησης με ένα άγγιγμα

     Και οι δύο θύρες IN και OUT υποστηρίζουν δωρεάν εναλλαγή τύπων ευθύγραμμου και αγκώνα. Συμβατό με μετρικούς φ4/φ6 και αυτοκρατορικούς πνευματικούς σωλήνες 5/32"/1/4". Η εγκατάσταση plug-in χωρίς εργαλεία βελτιώνει σημαντικά την απόδοση των σωληνώσεων και των τροποποιήσεων επιτόπου με ισχυρή συμβατότητα.

  3.3 Ρύθμιση σταθερής πίεσης υψηλής ακρίβειας

     Το επαγγελματικό μανόμετρο 0–0,8 MPa είναι εξοπλισμένο με ακρίβεια ρύθμισης ±5% FS. Παρέχει εξαιρετικά σταθερή έξοδο πίεσης για σενάρια ακρίβειας μικρής ροής, όπως αυτόματη διανομή, προσρόφηση κενού τεμαχίου εργασίας, έλεγχος φυσήματος μικρού αέρα και τοποθέτησης, αποφεύγοντας αποτελεσματικά τις διακυμάνσεις της πίεσης που επηρεάζουν την ακρίβεια του προϊόντος.

  3.4 Διαφοροποιημένες μέθοδοι τοποθέτησης

     Υποστηρίζει ανεξάρτητη άμεση εγκατάσταση και ενσωματωμένη εγκατάσταση συμπλέγματος με βραχίονα. Μπορεί να προσαρμοστεί ευέλικτα σε διάφορες απαιτήσεις διάταξης εξοπλισμού, πραγματοποιώντας ανεξάρτητη ρύθμιση πίεσης ενός σημείου και ενσωματωμένο κεντρικό έλεγχο πίεσης πολλαπλών βρόχων.

  3.5 Ανθεκτική και αξιόπιστη απόδοση

     Το σώμα της βαλβίδας είναι κατασκευασμένο από κράμα αλουμινίου και υλικό ρητίνης υψηλής αντοχής, με εξαιρετική αντοχή στη διάβρωση και δομική σταθερότητα. Η θερμοκρασία εργασίας κυμαίνεται από 0℃ έως 60℃ (μη παγωμένο περιβάλλον), εξασφαλίζοντας σταθερή λειτουργία μακρού κύκλου σε σενάρια βιομηχανικής παραγωγής.

4. Γενικές Τεχνικές Προδιαγραφές

5. Κανόνες Κωδικοποίησης Μοντέλων & Παραδείγματα Επιλογής

  5.1 Πλήρης ορισμός μοντέλου

     Τυπική μορφή μοντέλου: RVUM - [Προδιαγραφές σωλήνα] - [Προδιαγραφές σωλήνα] - [Επίθημα]

     • RVUM: Κωδικός σειράς για μίνι ρυθμιστή πίεσης τύπου εμβόλου εξαιρετικά συμπαγούς

     • Κωδικός προδιαγραφών σωλήνα: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Επίθημα Α: Εξοπλισμένο με μανόμετρο ακριβείας

 5.2 Κοινές περιπτώσεις εφαρμογής μοντέλου

     • RVUM6-6: Βασικό μοντέλο με ευθεία είσοδο φ6 + ευθεία έξοδο φ6, για συμβατικά μικροσκοπικά πνευματικά κυκλώματα

     • RVUM6-6-A: φ6 ευθεία είσοδος & έξοδος με ενσωματωμένο μανόμετρο, πραγματοποιώντας οπτική ρύθμιση πίεσης

     • RVUM4-6: φ4 ευθεία είσοδος + φ6 γωνιακή έξοδος, ασύμμετρο μοντέλο μικρού διαμετρήματος για στενό χώρο και αγωγούς μικροροής

6. Τυπικά σενάρια εφαρμογής

     • Micro Automation Equipment & Jigs: Χρησιμοποιείται ευρέως σε ηλεκτρονικό εξοπλισμό 3C, ιατρικές συσκευές, μικρούς ρομποτικούς βραχίονες και εξαρτήματα εργαλείων ακριβείας.

     • Έλεγχος Ακριβείας Μικρής Ροής: Επαγγελματικό για αυτόματη διανομή, απορρόφηση τεμαχίου υπό κενό, καθαρισμό μικροφυσικού αέρα και ακριβή έλεγχο πίεσης τοποθέτησης.

     • Συμπαγές ολοκληρωμένο σύστημα: Ιδανικό για ενσωματωμένη εγκατάσταση εξοπλισμού, ενσωματωμένη τοποθέτηση σε πάνελ και ενσωματωμένα πνευματικά συστήματα πολλαπλών βρόχων.

     • Πίσω κύκλωμα ηλεκτρομαγνητικής βαλβίδας: Τοποθετείται απευθείας κατάντη των ηλεκτρομαγνητικών βαλβίδων για δευτερεύουσα μείωση πίεσης και σταθερή έξοδο πίεσης, εξαλείφοντας τις διακυμάνσεις της πίεσης του αέρα.

7. Οδηγός σύγκρισης και επιλογής σειράς προϊόντων

Περίληψη μίας πρότασης

     Ο μίνι ρυθμιστής πίεσης της σειράς SOLH RVUM ενσωματώνει εξαιρετικά συμπαγές μέγεθος, εύκαμπτες σωληνώσεις με ένα άγγιγμα και ρύθμιση πίεσης ακριβείας 0,1–0,8 MPa, που είναι η πιο κατάλληλη λύση σταθεροποίησης πίεσης υψηλής σταθερότητας για μικροπνευματικά κυκλώματα περιορισμένου χώρου και αυτοματοποιημένο εξοπλισμό ακριβείας μικρής ροής.
