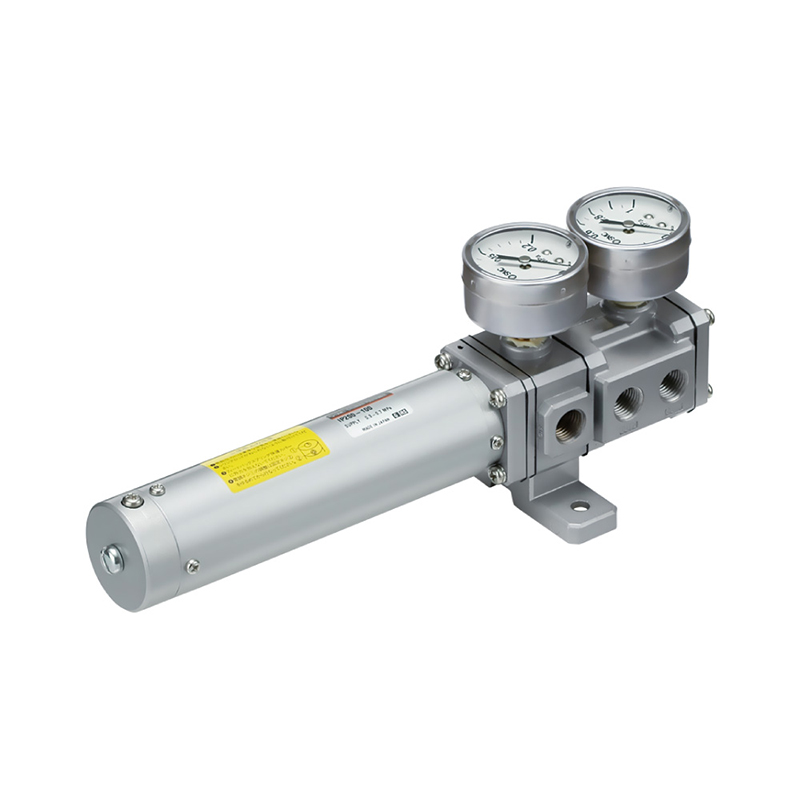

Πνευματικός πιλότος σερβοκύλινδρος σειράς IP200

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά IP200 που κυκλοφόρησε υπό την επωνυμία SOLH της Richge Technology είναι ένας πνευματικός πιλοτικός σερβοκύλινδρος τοποθέτησης κυλίνδρων. Παρέχει έλεγχο αναλογικής θέσης υψηλής ακρίβειας για τυπικούς κυλίνδρους, μετατρέποντας γραμμικά το πνευματικό σήμα ελέγχου 0,02~0,1 MPa σε ακριβή μετατόπιση της ράβδου εμβόλου του κυλίνδρου. Πλήρως αεριζόμενο χωρίς τροφοδοσία ρεύματος, είναι μια εγγενώς ασφαλής λύση τοποθέτησης για βιομηχανικά περιβάλλοντα επιρρεπή σε εκρήξεις.

Βασικές Τεχνικές Προδιαγραφές

    1. Βασικές Παράμετροι

     -- Συμβατοί κύλινδροι: Διάτρηση ≥ Ø50mm, διαδρομή 25~300mm (προσαρμόσιμο ανά 1mm αύξηση)

     -- Αρχή Ελέγχου: Μηχανισμός σερβομηχανισμού ακροφυσίου-πτερυγίου βασισμένος στη θεωρία ισορροπίας δυνάμεων

     -- Πίεση αέρα τροφοδοσίας (SUP): 0,3~0,7MPa

     -- Σήμα ελέγχου εισόδου (IN): Τυπικό πνευματικό σήμα 0,02~0,1 MPa

     -- Θερμοκρασία περιβάλλοντος & μεσαία: -5℃ ~ +60℃ (τυπική έκδοση)

     -- Port Thread: Κύρια θύρα Rc1/4; Θύρα μανόμετρου Rc1/8

     -- Καθαρό βάρος: Περίπου. 700g (με βάση το μοντέλο διαδρομής 100mm)Δείκτης Ακρίβειας Ελέγχου· Ευαισθησία: ≤ 0,5% F.S.

     -- Γραμμικότητα: ≤ ±2% F.S.

     -- Υστέρηση: ≤ 1% F.S.

     -- Επαναληψιμότητα: ≤ ±1% F.S.2.

Αρχή εργασίας ισορροπίας δυνάμεων

     -- Είσοδος σήματος: Το πνευματικό σήμα ελέγχου εισέρχεται στη θύρα IN και ωθεί το διάφραγμα εισόδου.

     -- Ενίσχυση Servo: Η μετατόπιση του διαφράγματος αλλάζει το διάκενο έναντι του ακροφυσίου για να ρυθμίσει την αντίθλιψη, οδηγώντας το εσωτερικό καρούλι για να αλλάξει κυκλώματα αέρα.

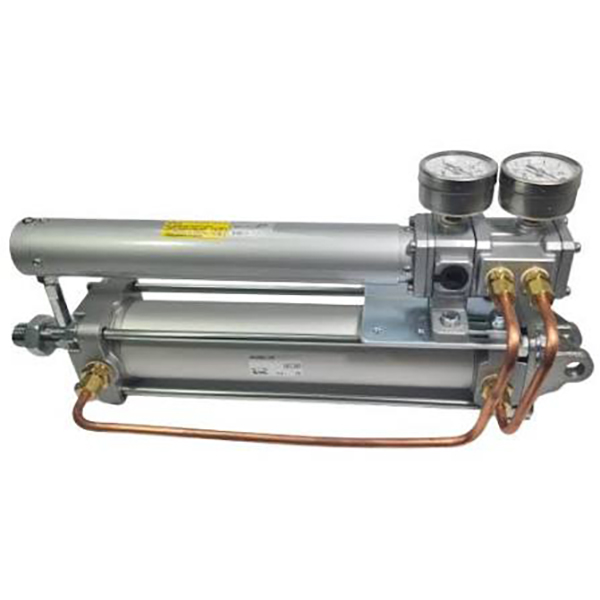

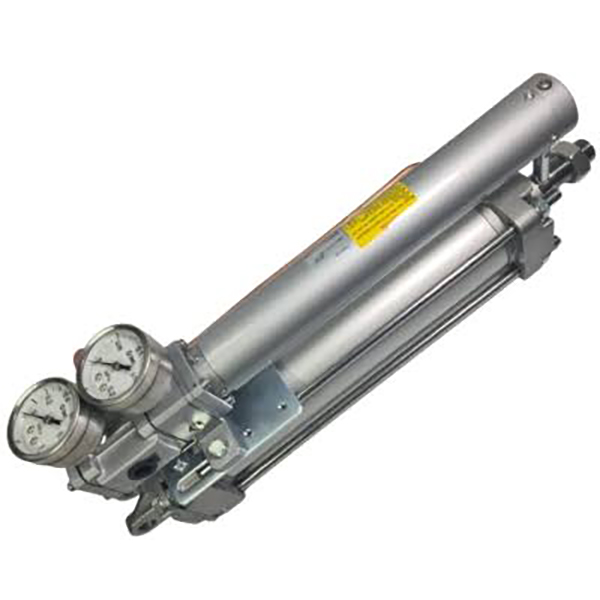

     -- Ενεργοποίηση κυλίνδρου: Έξοδος αέρα υπό πίεση μέσω θυρών OUT1 / OUT2 για επέκταση ή ανάσυρση του κυλίνδρου διπλής ενέργειας.

     -- Ανάδραση θέσης: Η κίνηση διαδρομής κυλίνδρου τραβά προς τα πίσω το διάφραγμα ανάδρασης μέσω της μπιέλας και του ελατηρίου ανάδρασης για να επιτευχθεί ισορροπία δύναμης με το σήμα εισόδου. το καρούλι επιστρέφει στην ουδέτερη θέση για να κλειδώσει με ακρίβεια τον κύλινδρο στη θέση στόχο.

Ορισμός κωδικού μοντέλου (IP200-XXX-YY)

     -- IP200: Κωδικός σειράς βάσης

     -- XXX: Ονομαστική διαδρομή (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Προαιρετικό επίθημα: Χωρίς επίθημα: Τυπικό μοντέλο με ελατήριο ανάδρασης από ανθρακούχο χάλυβα -T: Εξοπλισμένο με ελατήριο ανάδρασης από ανοξείδωτο χάλυβα -XN: Έκδοση χαμηλής θερμοκρασίας (-30°C ~ +60°C) -XZ: Έκδοση υψηλής θερμοκρασίας (-5°C ~ +80°C)

Παράδειγμα: IP200-200-T → διαδρομή 200 mm, ελατήριο ανάδρασης από ανοξείδωτο χάλυβα.

Ορισμός λιμένα

     -- SUP: Είσοδος κύριας παροχής αέρα (0,3~0,7MPa)

     -- IN: Είσοδος σήματος πνευματικού ελέγχου (0,02~0,1 MPa)

     -- OUT1 / OUT2: Διπλές θύρες εξόδου για κύλινδρο διπλής ενέργειας

     -- EX: Θύρα εξάτμισης

     -- Μανόμετρο: Ειδική θύρα για εγκατάσταση μανόμετρου

Βασικά Πλεονεκτήματα Προϊόντος

     -- Πνευματική τοποθέτηση υψηλής ακρίβειας κατά την έκρηξη Συγκρίσιμη ακρίβεια τοποθέτησης ηλεκτρικών σερβο συστημάτων. Λειτουργεί πλήρως με αέρα χωρίς ηλεκτρικά εξαρτήματα, εγγενώς ασφαλές για εύφλεκτες και εκρηκτικές ζώνες εργασίας.

     -- Συμπαγής ενσωματωμένη δομή Όλα σε Ένα Ενσωματωμένος σχεδιασμός μονάδας για άμεση τοποθέτηση σε τυπικούς κυλίνδρους, απλοποιώντας την επιτόπια εγκατάσταση και τις διαδικασίες ρουτίνας συντήρησης.

     -- Βολική σχεδίαση βαθμονόμησης Ενσωματωμένη ανεξάρτητη βίδα ρύθμισης μηδέν και βίδα ρύθμισης ανοίγματος για γρήγορη επιτόπια βαθμονόμηση χωρίς επιπλέον εργαλεία.

     -- Πολλαπλές επιλογές υλικών για αντίσταση στη διάβρωση Ελατήριο ανάδρασης διαθέσιμο σε παραλλαγές ανθρακούχου χάλυβα ή ανοξείδωτου χάλυβα για προσαρμογή σε υγρά, διαβρωτικά περιβάλλοντα εργαστηρίου.

     -- Ευρύ εύρος θερμοκρασίας προσαρμοσμένες εκδόσεις Τυπικά, προαιρετικά μοντέλα χαμηλής και υψηλής θερμοκρασίας για την ικανοποίηση σύνθετων βιομηχανικών συνθηκών μεταβλητής θερμοκρασίας.

Τυπικά σενάρια εφαρμογής

     -- Σταθμοί τοποθέτησης ακριβείας: Εξοπλισμός κοπής, τοποθέτησης πίεσης, επίστρωσης και αυτόματου χειρισμού υλικών

     -- Έλεγχος βιομηχανικής διαδικασίας: Ρύθμιση ανοίγματος βαλβίδων, έλεγχος τάσης ιστού και συστήματα διόρθωσης άκρων ιστού

     -- Ειδικά σκληρά περιβάλλοντα: Αντιεκρηκτικό, ανθεκτικό στη σκόνη και αδιάβροχο εξοπλισμό για χημικά εργοστάσια και μηχανήματα εξόρυξης

     -- Πνευματική μονάδα πυρήνα σερβομηχανισμού: Χρησιμεύει ως το κεντρικό στοιχείο ελέγχου των συστημάτων πλήρους πνευματικής θέσης σερβομηχανισμού

Οδηγίες Λειτουργίας & Εγκατάστασης

     -- Απαίτηση πηγής αέρα: Ο αέρας παροχής πρέπει να είναι στεγνός και καθαρός με ακρίβεια φιλτραρίσματος ≤5μm για να αποφευχθεί η απόφραξη του ακροφυσίου και η αστοχία τοποθέτησης.

     -- Αναφορά βαθμονόμησης: Πλήρης ρύθμιση μηδενισμού και ανοίγματος υπό τυπική πίεση τροφοδοσίας 0,5 MPa για βέλτιστη γραμμική απόδοση.

     -- Κατεύθυνση τοποθέτησης: Υποστηρίζει εγκατάσταση σε οποιαδήποτε γωνία. αποφύγετε τη διάταξη τοποθέτησης που προκαλεί τη συσσώρευση συμπυκνωμένου νερού μέσα στην εσωτερική διάταξη της μονάδας.

Περίληψη μίας πρότασης

     SOLH IP200 power-balance nozzle-flapper pneumatic servo positioner μετατρέπει γραμμικά το σήμα αέρα 0,02~0,1MPa σε ακριβή μετατόπιση κυλίνδρου, με υψηλή ακρίβεια τοποθέτησης, λειτουργία μόνο αέρα με ασφάλεια κατά έκρηξη, ρυθμιζόμενη βαθμονόμηση μηδέν/ανάπτυξη και ιδανικές επιλογές προσαρμοσμένης θέσης με προστασία από χημικές αναλογίες και πολλαπλές θερμοκρασίες εξοπλισμός αυτοματισμού ακριβείας.
