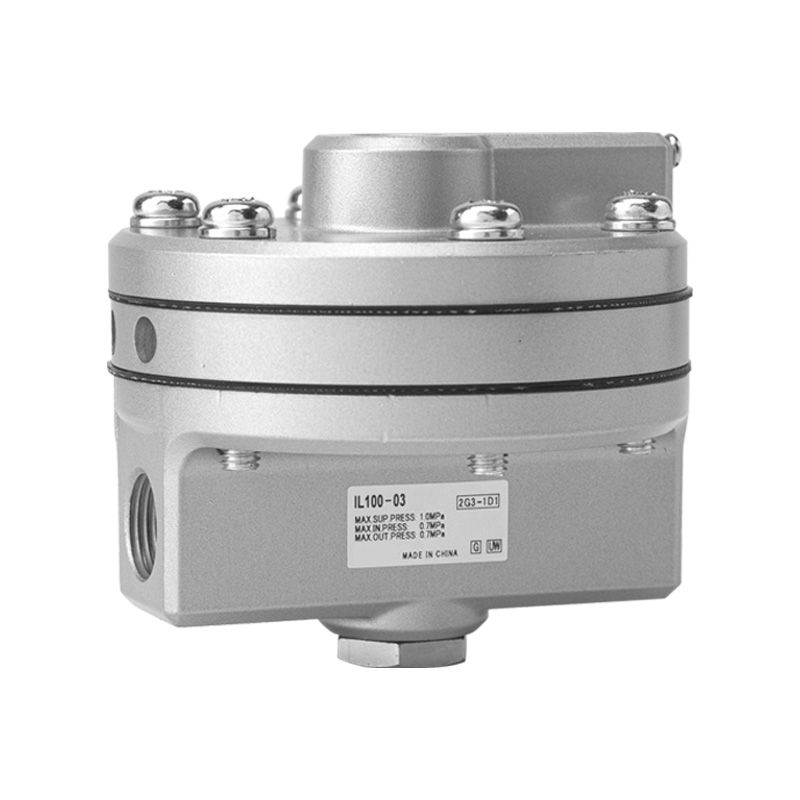

Ρελέ ακριβείας ενισχυτή IL100 Series 1:1 (πνευματικός ενισχυτής)

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά IL100 είναι ένα ενισχυτικό ρελέ ακριβείας 1:1 πλήρως εναλλάξιμα με τα πρωτότυπα μοντέλα SMC, γνωστό και ως πνευματικός ενισχυτής σήματος ή ενισχυτής έντασης. Η βασική του λειτουργία είναι να μετατρέπει τα σήματα ελέγχου χαμηλής ροής σε έξοδο αέρα υψηλής ροής ίσης πίεσης. Επιλύει αποτελεσματικά προβλήματα αργής απόκρισης που προκαλούνται από μεγάλες διαδρομές σωληνώσεων και πνευματικούς ενεργοποιητές μεγάλου όγκου, με εξαιρετική ακρίβεια, εξαιρετικά μεγάλη χωρητικότητα ροής και εξαιρετικά γρήγορη ταχύτητα απόκρισης.

 Βασική Λειτουργία & Αρχή Εργασίας

  1. Θεμελιώδης ορισμός

       Πνευματικός ενισχυτής σήματος & έντασης με ακριβή παρακολούθηση πίεσης 1:1 (η πίεση εξόδου ισούται αυστηρά με την πίεση του σήματος εισόδου).

  2. Λογική Λειτουργίας

     --SIG (Θύρα σήματος): Λαμβάνει έξοδο πίεσης ελέγχου χαμηλής ροής από ρυθμιστές θέσης ή ρυθμιστές πίεσης

     --SUP (Θύρα τροφοδοσίας): Σύνδεση στην κύρια παροχή πεπιεσμένου αέρα, μέγιστη πίεση τροφοδοσίας 1,0 MPa

     --OUT (Θύρα εξόδου): Παρέχει αέρα υψηλής ροής στην ίδια πίεση για να οδηγεί μεγάλους ενεργοποιητές

     --EXH (Θύρα εξαγωγής): Εξάγει γρήγορα τον υπολειπόμενο αέρα όταν πέσει η πίεση του σήματος ελέγχου

 3. Βασική Αξία

     Διατηρήστε την ακριβή πίεση σήματος ενώ ενισχύετε τη ροή εξόδου, επιταχύνοντας δραστικά την κίνηση του ενεργοποιητή.

Βασικά Βασικά Χαρακτηριστικά

   1. Εξαιρετικά υψηλή ροή και άμεση απόκριση

     -- Μέγιστη χωρητικότητα ροής: 6.000 L/min (ANR) υπό πίεση τροφοδοσίας 0,7 MPa

     -- Συντελεστής ροής Cv = 1,1

     --Ιδανικό για σωληνώσεις μεγάλων αποστάσεων, κυλίνδρους μεγάλης οπής και μεγάλους ενεργοποιητές διαφράγματος

   2. Παρακολούθηση πίεσης υψηλής ακρίβειας 1:1

     --Σφάλμα γραμμικότητας εντός πλήρους κλίμακας ±1%.

     --Υστέρηση ≤ 1% πλήρης κλίμακα

     --Ακριβής αναπαραγωγή πίεσης με μηδενική πτώση πίεσης και χωρίς μακροπρόθεσμη μετατόπιση

   3. Επιλογές νήματος πολλαπλών θυρών

     --Μεγέθη θυρών: 02 (Rc1/4), 03 (Rc3/8)

     -- Τυπικό νήμα: Rc; προαιρετικό NPT (επίθημα N), G παράλληλο νήμα (κατάληξη F)

     --Τέσσερις αποκλειστικές θύρες: σήμα SIG, τροφοδοσία SUP, έξοδος OUT, εξάτμιση EXH

   4. Ευρεία θερμοκρασία & ειδικές προσαρμοσμένες εκδόσεις

     --Βασικό μοντέλο: -5 ~ +60℃

     -- Έκδοση χαμηλής θερμοκρασίας L: -30 ~ +60℃

     -- Έκδοση T υψηλής θερμοκρασίας: -5 ~ +100℃

     -- Έκδοση S χωρίς χαλκό: Συμβατό με κατασκευή ημιαγωγών και αδρανές αέριο υψηλής καθαρότητας

   5. Ανθεκτική συμπαγής δομή

     --Κύριο σώμα: Κράμα αλουμινίου με επίστρωση ασημί αντιδιαβρωτικής βαφής

     --Καθαρό βάρος: 0,56 kg

     --Δύο μέθοδοι τοποθέτησης: Άμεση εγκατάσταση με σπείρωμα. προαιρετικό μεταλλικό στήριγμα στήριξης (κατάληξη Β)

Πλήρης Πίνακας Τεχνικών Προδιαγραφών

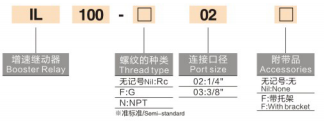

Επεξήγηση κωδικού μοντέλου (IL100-□-□-□-□)

   Παράδειγμα: IL100-02-N-L-B

     --IL100: Κωδικός σειράς βάσης

     --02 / 03: Μέγεθος θύρας (1/4" / 3/8")

     --Επίθημα νήματος: N=NPT νήμα; χωρίς επίθημα=Rc; F=G νήμα

     --Ειδική έκδοση επίθημα: L=χαμηλή θερμοκρασία; T=υψηλή θερμοκρασία; S=χωρίς χαλκό

     --B: Εξοπλισμένο με βραχίονα στήριξης (χωρίς επίθημα = χωρίς βραχίονα)

   Κοινά τυποποιημένα μοντέλα

     --IL100-02: Θύρα Rc1/4, τυπική θερμοκρασία, χωρίς βραχίονα

     --IL100-03-B: Θύρα Rc3/8, τυπική θερμοκρασία, με βραχίονα τοποθέτησης

     --IL100-N03-L: NPT 3/8 νήμα, παραλλαγή ανθεκτική σε χαμηλές θερμοκρασίες

Τυπικά σενάρια εφαρμογής

     --Βαλβίδες ελέγχου διαδικασίας: Πνευματικές ρυθμιστικές βαλβίδες και ενεργοποιητές διαφράγματος, σε συνδυασμό με ρυθμιστές θέσης για ενίσχυση της ταχύτητας ενεργοποίησης

     -- Σωληνώσεις αέρα οργάνων μεγάλων αποστάσεων: Εξαλείψτε την αργή απόκριση που προκαλείται από τη μεγάλη σωλήνωση μεταξύ πομπών και ενεργοποιητών

     --Πνευματικοί κύλινδροι μεγάλου όγκου: μηχανικοί ενεργοποιητές βαρέως τύπου ανύψωσης, σύσφιξης και μεγάλης διαδρομής

     -- Βρόχοι τοποθέτησης υψηλής ακρίβειας: Πνευματικά συστήματα που απαιτούν ακριβή παρακολούθηση της πίεσης και γρήγορη απόκριση

     --Ημιαγωγός και εξοπλισμός αερίου υψηλής καθαρότητας: Παραλλαγή S χωρίς χαλκό για καθαρά περιβάλλοντα διεργασιών

Περίληψη μίας πρότασης

     Το εναλλάξιμο ενισχυτικό ρελέ SOLH IL100 παρέχει ακριβή παρακολούθηση πίεσης 1:1, μέγιστη ροή 6000 L/min και υψηλή γραμμικότητα ±1% με εξαιρετικά γρήγορη απόκριση, ειδικά σχεδιασμένο για την εξάλειψη της αργής καθυστέρησης ενεργοποίησης σε μεγάλες σωληνώσεις και πνευματικά συστήματα μεγάλου όγκου.
