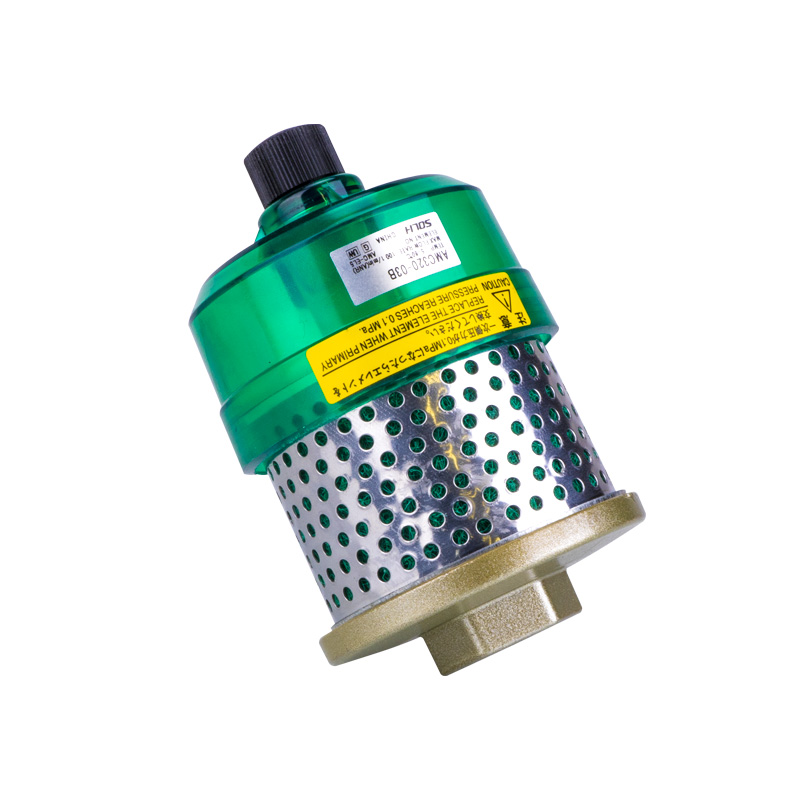

Μάρκα: SOLH by Richge Technology | SMC AMC Equivalent Exhaust Cleaner, Oil Mist Removal + Ενσωματωμένη μείωση θορύβου
Το καθαριστικό καυσαερίων της σειράς SOLH AMC, γνωστό και ως καθαριστικό εξάτμισης ή σιγαστήρα, ενσωματώνει το διαχωρισμό της ομίχλης λαδιού και την καταστολή θορύβου σε μία μονάδα. Συλλαμβάνει την ομίχλη λαδιού και τη λεπτή σκόνη που μεταφέρεται στον αέρα εξαγωγής από πνευματικά συστήματα, ενώ μειώνει δραστικά τον θόρυβο των καυσαερίων. Επιλύει δύο κοινά ζητήματα συνεργείου: πιτσίλισμα ομίχλης λαδιού και ηχορύπανση. Είναι μια αναβαθμισμένη εναλλακτική λύση στα τυπικά σιγαστήρες που τοποθετούνται στη θύρα εξαγωγής ηλεκτρομαγνητικών βαλβίδων και κυλίνδρων αέρα.

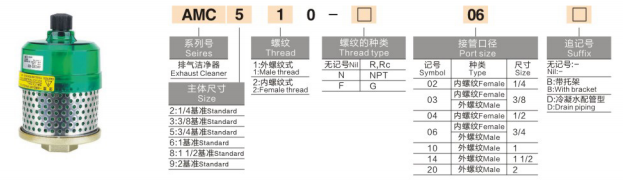

AMC + Κωδικός μεγέθους + Φόρμα νήματος + Τύπος νήματος - Μέγεθος θύρας + Επιλογή επιθήματος
|
Θέση |
Κώδικας |
Σημασία & Περιγραφή |
|
1 |
AMC |
Σειρά: Exhaust Cleaner |
|
2 |
2/3/5/6/8/9 |
Μέγεθος αναφοράς σώματος: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Μορφή νήματος: 1=Αρσενικό νήμα; 2=Θηλυκό νήμα |
|
4 |
Κενό / N / F |
Τύπος νήματος: Blank=R/Rc κωνικό νήμα; N=NPT; F=G παράλληλο νήμα |
|
5 |
02/03/04/06/10/14/20 |
Μέγεθος θύρας σύνδεσης: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (Προαιρετικό επίθημα) |
Β/Δ |
B=Με βάση στήριξης. D=Τύπος σωληνώσεων αποστράγγισης για συλλογή συμπυκνωμάτων |
|
Κωδικός μεγέθους σώματος |
Λιμάνι αναφοράς |
Μέγιστη ροή επεξεργασίας L/min |
Παράδειγμα τυπικού μοντέλου |
|
2 |
1/4" |
≤300 |
AMC220-02 (θηλυκό νήμα 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Αρσενικό νήμα 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Αρσενικό νήμα 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (Αρσενικό νήμα 1") |
Σημείωση: Το μέγεθος του σώματος είναι η προδιαγραφή αναφοράς. το πραγματικό μέγεθος του σπειρώματος σύνδεσης ορίζεται από τον 5ο κωδικό, ο οποίος μπορεί να είναι πανομοιότυπος ή μειωμένος για χρήση προσαρμογέα.
Παράδειγμα 1: AMC510-06: Αναφορά σώματος 34", πραγματική θύρα αρσενικού σπειρώματος 3/4"
Παράδειγμα 2: AMC320-02: Αναφορά σώματος 38", πραγματική θηλυκή θύρα σπειρώματος 1/4" (μειωμένη θύρα)
Επιλογές επιθήματος:
σι Εξοπλισμένο με βραχίονα στήριξης για στερέωση σε κουφώματα μηχανών, κυρίως για AMC μεγάλου μεγέθους
ρε Έκδοση σωληνώσεων αποστράγγισης με κάτω θύρα εξόδου λαδιού/νερού για κεντρική ανάκτηση λαδιού, ιδανική για συνθήκες βαριάς ομίχλης λαδιού
|
Είδος |
Παράμετρος |
|
Εφαρμόσιμο υγρό |
Πεπιεσμένος αέρας που περιέχει ομίχλη λαδιού και λεπτή σκόνη |
|
Μέγιστη πίεση λειτουργίας |
1,0 MPa |
|
Θερμοκρασία περιβάλλοντος |
-5℃ ~ +60℃ (χωρίς πάγωμα) |
|
Αξιολόγηση φιλτραρίσματος |
0,3μm; Αποδοτικότητα αφαίρεσης ομίχλης λαδιού: 99% ~ 99,9% |
|
Μείωση Θορύβου |
30 ~ 35 dB(A), ανώτερη από τα τυπικά σιγαστήρες |
|
Στοιχείο φίλτρου |
Σύνθετη ίνα γυαλιού + ενεργός άνθρακας, αντικαταστάσιμο |
|
Υλικό στέγασης |
Μηχανολογικό πλαστικό επιβραδυντικό φλόγας, κατά της πιτσιλίσματος λαδιού |
Αρχή Εργασίας
Ο αέρας εξαγωγής από πνευματικά εξαρτήματα εισέρχεται στο AMC. Τα μεγάλα σταγονίδια λαδιού διαχωρίζονται με φυγοκεντρική δομή οδηγού, ρίχνονται στον εσωτερικό τοίχο του περιβλήματος και αποστραγγίζονται στο κάρτερ λαδιού.
Η ροή αέρα περνά μέσα από σύνθετες ίνες γυαλιού + στοιχείο ενεργού άνθρακα για να συλλάβει λεπτό νέφος λαδιού και σωματίδια ≥0,3μm.
Ο αέρας διέρχεται από την ενσωματωμένη δομή σιγαστήρα πριν από την εκφόρτιση, ολοκληρώνοντας την αφαίρεση λαδιού + μείωση θορύβου σε ένα βήμα.
Το ενσωματωμένο κύπελλο λαδιού συλλέγει το διαχωρισμένο λάδι για περιοδική αποστράγγιση για την αποφυγή δευτερογενούς μόλυνσης.
|
Στοιχείο σύγκρισης |
Καθαριστικό καυσαερίων SOLH AMC |
Τυπικό σιγαστήρα σειράς AN |
|
Βασική Λειτουργία |
Σίγαση + ομίχλη λαδιού & φιλτράρισμα σκόνης, διπλής λειτουργίας |
Μόνο μείωση θορύβου, χωρίς διαχωρισμό λαδιών |
|
Χειρισμός ομίχλης λαδιού |
Σύλληψη υψηλής απόδοσης, αποφυγή μόλυνσης λαδιού συνεργείου |
Χωρίς φιλτράρισμα. Η ομίχλη λαδιού εξατμίζεται απευθείας στο εργαστήριο |
|
Συντήρηση |
Αντικαταστάσιμο στοιχείο + χειροκίνητη αποστράγγιση λαδιού, επαναχρησιμοποιήσιμη |
Άμεση αντικατάσταση μόλις μπλοκαριστεί, χωρίς δομή συλλογής λαδιού |
|
Τυπική Εφαρμογή |
Καθαρό εργαστήριο, απαγορευμένο περιβάλλον με ομίχλη λαδιού |
Βασική μείωση θορύβου χωρίς απαίτηση ελέγχου λαδιού |
|
Επίπεδο Κόστους |
Περίπου 2~3 φορές ένα σιγαστήρα ίδιου μεγέθους θύρας |
Χαμηλό κόστος για μαζικό βασικό έλεγχο θορύβου |
Γρήγορα βήματα επιλογής
Επιβεβαίωση ροής εξάτμισης: Επιλέξτε ονομαστική ροή AMC ≥ μέγιστη ροή εξάτμισης ηλεκτρομαγνητικής βαλβίδας / κυλίνδρου
Ταιριάξτε το μέγεθος της θύρας σπειρώματος με τη θύρα εξαγωγής του πνευματικού εξαρτήματος
Ρύθμιση εφαρμογής: Τυπική έκδοση για γενικό εργαστήριο. AMC520 ή μεγαλύτερο προτιμάται για καθαρά δωμάτια τροφίμων και ηλεκτρονικών ειδών με μηδενική ανοχή ομίχλης λαδιού
Συντήρηση & Αντικατάσταση
Κύκλος αντικατάστασης φίλτρου: 3~6 μήνες υπό κανονική λειτουργία. επιθεωρείτε μηνιαίως για συνθήκες βαριάς ομίχλης λαδιού
Αδειάζετε τακτικά το συσσωρευμένο λάδι από την κάτω στρόφιγγα αποστράγγισης για να αποφύγετε την ανάστροφη ροή λαδιού και το φράξιμο του στοιχείου
Σημαντική άνοδος της αντίθλιψης καυσαερίων ή αργή κίνηση του κυλίνδρου υποδηλώνει βουλωμένο στοιχείο. αντικαταστήστε αμέσως
Η συσκευή καθαρισμού καυσαερίων της σειράς SOLH AMC ακολουθεί τη σύμβαση ονομασίας SMC AMC, τις διαστάσεις της διεπαφής και τις παραμέτρους απόδοσης. Τα στοιχεία φίλτρου είναι εναλλάξιμα. Παρέχει αξιόπιστη λύση μείωσης κόστους για μηχανήματα αυτοματισμού και έργα εξαγωγικού εξοπλισμού.
