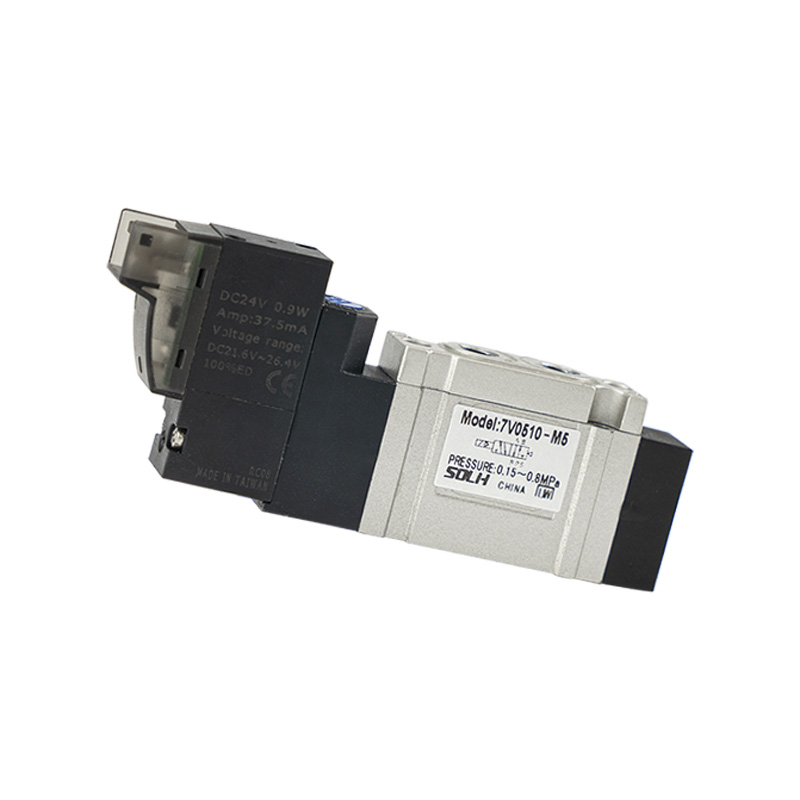

Ηλεκτρομαγνητική βαλβίδα 5/2 & 5/3 Compact Pilot Series 7V

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH 7V είναι μια συμπαγής ηλεκτρομαγνητική βαλβίδα κατεύθυνσης που λειτουργεί με πιλότο και καλύπτει λειτουργίες 5/2 και 5/3 κατευθύνσεων, ειδικά σχεδιασμένη για γενικά τυπικά πνευματικά κυκλώματα. Υιοθετώντας εσωτερική κεντρική δομή εξάτμισης με βελτιστοποιημένο κανάλι ροής, προσφέρει αξιοσημείωτη μεγάλη χωρητικότητα ροής, γρήγορη απόκριση εναλλαγής και χαμηλή κατανάλωση ενέργειας. Μπορεί να χρησιμοποιηθεί αυτόνομο ή να συναρμολογηθεί σε συστοιχίες βαλβίδων πολλαπλής για κεντρικό έλεγχο πολλαπλών κυλίνδρων.

Βασική Δομή & Λειτουργική Ταξινόμηση

 1. Ορισμός λειτουργίας θύρας & θέσης:

   1.1 Ηλεκτρομαγνητική βαλβίδα 5/2 κατευθύνσεων: 1 είσοδος P, 2 θύρες εργασίας A/B, 2 θύρες εξαγωγής R/S

     -- 10 επίθημα: Μονό πηνίο μονή σωληνοειδές επιστροφή ελατηρίου

     -- 20 επίθημα: Τύπος μανδάλωσης διπλής ηλεκτρομαγνητικής βαλβίδας διπλού πηνίου

   Ηλεκτρομαγνητική βαλβίδα διπλού πηνίου 1,2 5/3 κατευθύνσεων (3 λειτουργίες κεντρικού πυρήνα)

     -- 30C Κέντρο κλειστό: Όλες οι θύρες είναι πλήρως σφραγισμένες στη μέση θέση για να κλειδώνουν την πίεση του κυλίνδρου για συγκράτηση σύσφιξης

     -- 30E Κεντρική εξάτμιση: A & B συνδεδεμένα στην εξάτμιση R/S για την ασφαλή απελευθέρωση της υπολειπόμενης πίεσης

     -- Τροφοδοσία κεντρικής πίεσης 30P: P συνδεδεμένο τόσο στο Α όσο και στο Β, και οι δύο πλευρές του κυλίνδρου διατηρούν την πίεση αέρα

  2. Δυνατότητα κίνησης και δομής

     -- Τύπος μετάδοσης κίνησης: Σχεδιασμός με πιλοτική λειτουργία, χαμηλή πίεση εκκίνησης, εξαιρετικά γρήγορη απόκριση και μεγάλη απόδοση ροής

     -- Εσωτερική κεντρική εξάτμιση: Ο αέρας πιλότου εξάγεται ομοιόμορφα μέσω των κύριων θυρών εξάτμισης R/S, καθαρές και τακτοποιημένες σωληνώσεις χωρίς διάσπαρτα καυσαέρια πιλότου

Πίνακας παραμέτρων μεγέθους και ροής σειράς

Γενικές Γενικές Τεχνικές Προδιαγραφές

     -- Εύρος πίεσης λειτουργίας: 0,15 ~ 0,8 MPa

     -- Πίεση δοκιμής απόδειξης: 1,2 MPa

    -- Θερμοκρασία λειτουργίας: -20℃ ~ +70℃ (χωρίς γλάσο στην παροχή αέρα)

     -- Χρόνος απόκρισης εναλλαγής: ≤50 ms

     -- Μέγιστη συχνότητα λειτουργίας: 5 Hz

     -- Κατανάλωση ισχύος πηνίου: DC = 0,7W; AC = 1,1VA

     -- Τυπικές επιλογές τάσης

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Βαθμός προστασίας: IP40 ανθεκτικό στη σκόνη

     -- Υλικό σώματος βαλβίδας: Χυτό κράμα αλουμινίου

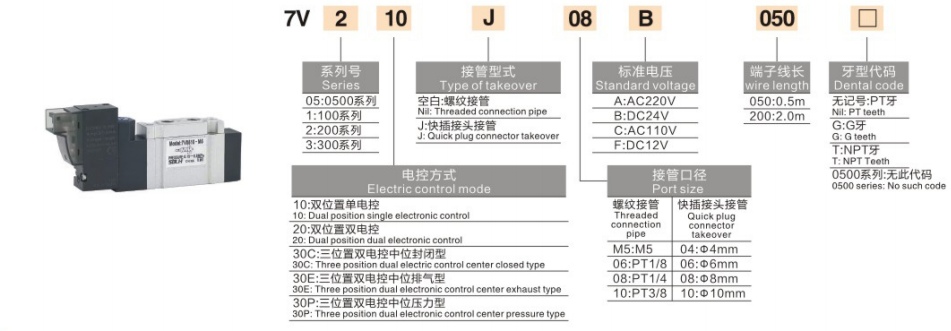

Πλήρης κανόνας ονομασίας μοντέλου

  1. Παράδειγμα μοντέλου: 7V210J08B050

     -- 7V: Κωδικός σειράς για πιλοτική ηλεκτρομαγνητική βαλβίδα 5/2 & 5/3

     -- 2: Κωδικός μεγέθους (2 = σειρά 7V200, θύρα 1/4")

     -- 10 / 20 / 30C/30E/30P: Λειτουργία κυκλώματος

        10=5/2 μονό πηνίο; 20=5/2 διπλό πηνίο; Σειρά 30 = 5/3 τριών θέσεων

     -- J: Έντυπο σύνδεσης θύρας. J = γρήγορη τοποθέτηση με ώθηση, κενό = τυπική θύρα σπειρώματος

     -- 08: Κωδικός μεγέθους θύρας (08 = 1/4")

     -- B: Κωδικός τάσης πηνίου (B=DC24V, A=AC220V)

     -- 050: Κωδικός μήκους καλωδίου (050 = καλώδιο 0,5 μέτρων)

Κοινά τυποποιημένα μοντέλα αναφοράς

  1. 5/2 Two-Position Series

     -- Επιστροφή μονής σπειροειδούς ελατηρίου: 7V110-06 (1/8", DC24V)

     -- Ασφάλιση διπλού πηνίου: 7V220-08 (1/4", AC220V)

  2. 5/3 Τρεις Θέσεις Σειρά

     -- Κέντρο συγκράτησης κλειστής πίεσης: 7V130C-06

     -- Αποδέσμευση πίεσης κεντρικής εξάτμισης: 7V230E-08

     -- Κεντρική διπλή θύρα υπό πίεση: 7V330P-10

Βασικά Πλεονεκτήματα Προϊόντος

  1. Βελτιωμένη απόδοση υψηλής ροής

     -- Βελτιστοποιημένος σχεδιασμός εσωτερικού βελτιστοποιημένου δρομέα, η ικανότητα ροής αυξήθηκε κατά περίπου 30% σε σύγκριση με τις παραδοσιακές ηλεκτρομαγνητικές βαλβίδες σειράς 4V, επιτυγχάνοντας μεγαλύτερη ταχύτητα επέκτασης και ανάκλησης κυλίνδρου.

  2. Ευέλικτη εγκατάσταση πολλαπλών κατευθύνσεων & επιλογές διπλής θύρας

     -- Υποστηρίζει οριζόντια και κάθετη τοποθέτηση. δύο τρόποι σύνδεσης: τυπική θύρα σπειρώματος ή γρήγορη τοποθέτηση ώθησης για γρήγορη συναρμολόγηση σωλήνων.

  3. Ενσωματωμένος αρθρωτός σχεδιασμός πολλαπλών

     -- Συμβατό με βάση πολλαπλής βαλβίδας πολλαπλών σταθμών, πολλαπλές βαλβίδες στοιβαγμένες μεταξύ τους για εξοικονόμηση χώρου εγκατάστασης ντουλαπιού και απλοποίηση της διάταξης της κύριας σωλήνωσης αέρα.

  4. Πηνίο εξαιρετικά χαμηλής ισχύος

     -- Ο σχεδιασμός πηνίου χαμηλής ισχύος μειώνει την παραγωγή θερμότητας, κατάλληλος για μακροχρόνιες συνθήκες συνεχούς ενεργοποίησης με χαμηλότερη κατανάλωση ενέργειας.

  5. Εξαιρετικά μεγάλη διάρκεια ζωής

     -- Εσωτερική μπομπίνα και δομή στεγανοποίησης ακριβείας, σταθερή απόδοση έως και εκατομμύρια κύκλους μεταγωγής με ελάχιστη συντήρηση.

Περίληψη μίας πρότασης

     Η συμπαγής ηλεκτρομαγνητική βαλβίδα που λειτουργεί με πιλότο SOLH 7V καλύπτει πλήρεις παραλλαγές 5/2 μονής/διπλού πηνίου και 5/3 τριών κεντρικών λειτουργιών με μεγέθη πλήρους θύρας M5~3/8", με 30% υψηλότερη ροή από τη συμβατική σειρά 4V, χαμηλή κατανάλωση ενέργειας και πολλαπλή στοιβαζόμενη σχεδίαση ως καθολική βαλβίδα αυτόματου ελέγχου κατεύθυνσης για όλες τις βαλβίδες γενικής κατεύθυνσης.
