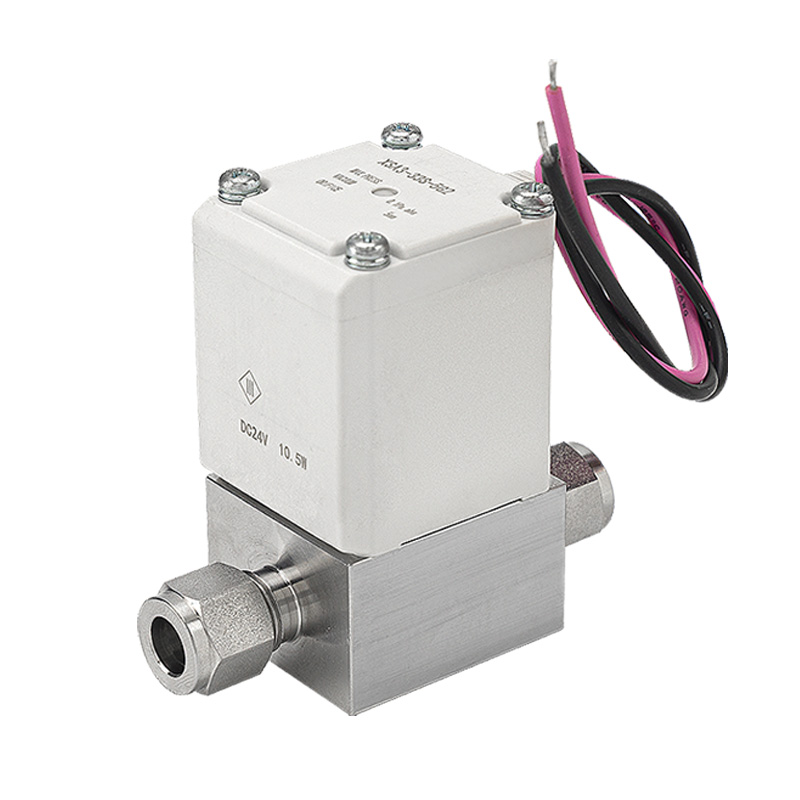

Σειρά XSA κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα υψηλής υποπίεσης

Μάρκα:SOLH της Richge Technology

1. Τοποθέτηση προϊόντος

     Η σειρά SOLH XSA είναι μια κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα ειδικά σχεδιασμένη για κυκλώματα υπερυψηλού κενού. Πραγματοποιεί ακριβή έλεγχο on-off του αέρα και των μέσων αδρανούς αερίου. Διαθέτοντας απόλυτη υψηλή ανοχή κενού, εξαιρετικά ελάχιστη διαρροή, καθαρή κατασκευή κατά της μόλυνσης και γρήγορη ταχύτητα απόκρισης, χρησιμεύει ως βασικό στοιχείο κενού για εξοπλισμό διεργασιών ακριβείας, συμπεριλαμβανομένων ημιαγωγών, φωτοβολταϊκών πάνελ, οθονών LCD, ιατρικών μηχανημάτων και μηχανημάτων επεξεργασίας τροφίμων.

2. Βασικά Βασικά Χαρακτηριστικά

-- Εξαιρετικά υψηλή συμβατότητα κενού

     Η ελάχιστη απόλυτη πίεση λειτουργίας φτάνει το 1×10-6 Pa, πληρώντας πλήρως τα πρότυπα διεργασίας κενού εξαιρετικά υψηλού για να εγγυάται σταθερή διατήρηση κενού και ταχεία απόδοση άντλησης των συστημάτων κενού.

-- Ανώτερη σφιχτή στεγανοποίηση & εξαιρετικά χαμηλή διαρροή

     Εσωτερική διαρροή ≤ 1,3×10-4 Pa·m3/s; εξωτερική διαρροή ≤ 1,3×10-11 Pa·m3/s. Η διπλή απόδοση χαμηλής διαρροής σταθεροποιεί τον βαθμό κενού του συστήματος και εξαλείφει τους κινδύνους διαφυγής αερίων για περιβάλλοντα εργασίας.

-- Καθαρίστε τη βελτιστοποιημένη δομή χαμηλών σωματιδίων

     Εσωτερικό ελατήριο ενσωματωμένο στο σώμα της βαλβίδας για μείωση της τριβής των κινούμενων εξαρτημάτων και της δημιουργίας σωματιδίων, ταιριάζοντας απόλυτα τις γραμμές παραγωγής με αυστηρές απαιτήσεις ποιότητας καθαρού χώρου.

-- Χαμηλή κατανάλωση ενέργειας και ελαφρύ περίγραμμα

     Η κατανάλωση ισχύος πηνίου μειώθηκε έως και 25% σε σύγκριση με τις προηγούμενες γενιές. μείωση του συνολικού βάρους κατά μέγιστο 18% (ελάχιστο 0,41 kg). Ο σχεδιασμός εξοικονόμησης ενέργειας διευκολύνει την συμπαγή ενσωμάτωση σε κουφώματα εξοπλισμού ακριβείας.

-- Πολλαπλές επιλογές σύνδεσης

     Διατίθενται δύο καθολικά σχήματα σύνδεσης: εξαρτήματα στεγανοποίησης προσώπου, εξαρτήματα συμπίεσης 1/4" & 3/8" και εσωτερικά σπειρώματα Rc/NPT, συμβατά με διάφορες τυπικές προδιαγραφές σωλήνων κενού.

-- Ευρύ εύρος τάσης & διαφορετικοί ηλεκτρικοί ακροδέκτες

     Καλύπτει τις κύριες τάσεις συμπεριλαμβανομένων των DC24V, AC110V / AC220V. Πολλαπλές μορφές καλωδίωσης, όπως ακροδέκτες ταχείας βύσματος, ακροδέκτες DIN και είσοδος αγωγών προσαρμόζονται σε όλα τα κύρια συστήματα αυτοματοποιημένου ελέγχου.

-- Σταθερή & Ασφαλής Βιομηχανική Πιστοποίηση

     Πηνίο επιβραδυντικό φλόγας βαθμού UL94V-0; Πιστοποιημένο με πρότυπα RoHS, CE, CAT.ES140-7B, κατάλληλο για μακροχρόνια συνεχή συνεχή βιομηχανική λειτουργία.

3. Πλήρης Πίνακας Τεχνικών Προδιαγραφών

4. Τυπικά σενάρια εφαρμογής

      -- Κατασκευή ημιαγωγών: Έλεγχος ενεργοποίησης-απενεργοποίησης έγχυσης αερίου θαλάμου διεργασίας και αγωγού κενού

     -- Γραμμές παραγωγής φωτοβολταϊκών & LCD: βρόχοι άντλησης θαλάμου κενού εξαιρετικά υψηλής και συγκράτησης πίεσης

     -- Ιατρικός εξοπλισμός: Όργανα αποστείρωσης κενού και αναλυτικά εργαστηριακά κυκλώματα κενού

     -- Βιομηχανία τροφίμων: Μηχανήματα συσκευασίας και ξήρανσης υπό κενό

     -- Εργαστήρια επιστημονικής έρευνας: Πειραματικές συσκευές εξαιρετικά υψηλού κενού και εξοπλισμός δοκιμών σωματιδιακής φυσικής

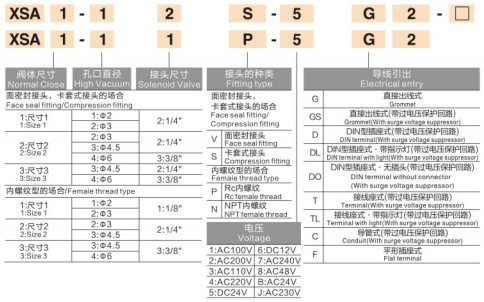

5. Παραδείγματα μοντέλων & Οδηγίες επιλογής

5.1: Τυπικοί κωδικοί μοντέλων:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Βασικά σημεία επιλογής

      -- Επιβεβαιώστε την απαίτηση βαθμού κενού: Εάν απαιτείται εξαιρετικά υψηλή απόδοση κενού 1×10⁻6 Pa (abs)

      -- Επιλέξτε τύπο σύνδεσης αγωγού: στεγανοποιητικό πρόσοψη, εξάρτημα δακτυλίου ή εσωτερικό σπείρωμα Rc/NPT

      -- Ταιριάξτε την τάση του πηνίου και τον ηλεκτρικό ακροδέκτη: σειρά DC24V ή AC. γρήγορη καλωδίωση βύσματος / DIN / αγωγού

      -- Επιβεβαιώστε το μέγεθος θύρας: 1/4", 3/8" για να ικανοποιήσει τη ζήτηση ροής συστήματος

Περίληψη μίας πρότασης

     Η κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα υψηλού κενού SOLH XSA υποστηρίζει λειτουργία υπερυψηλού κενού 1×10-6 Pa με εξαιρετικά χαμηλή διαρροή, καθαρή εσωτερική δομή χαμηλών σωματιδίων και πολλαπλές εναλλάξιμες συνδέσεις, λειτουργώντας ως αξιόπιστο εξάρτημα μεταγωγής για όλες τις βιομηχανικές διαδικασίες κενού ακριβείας.
