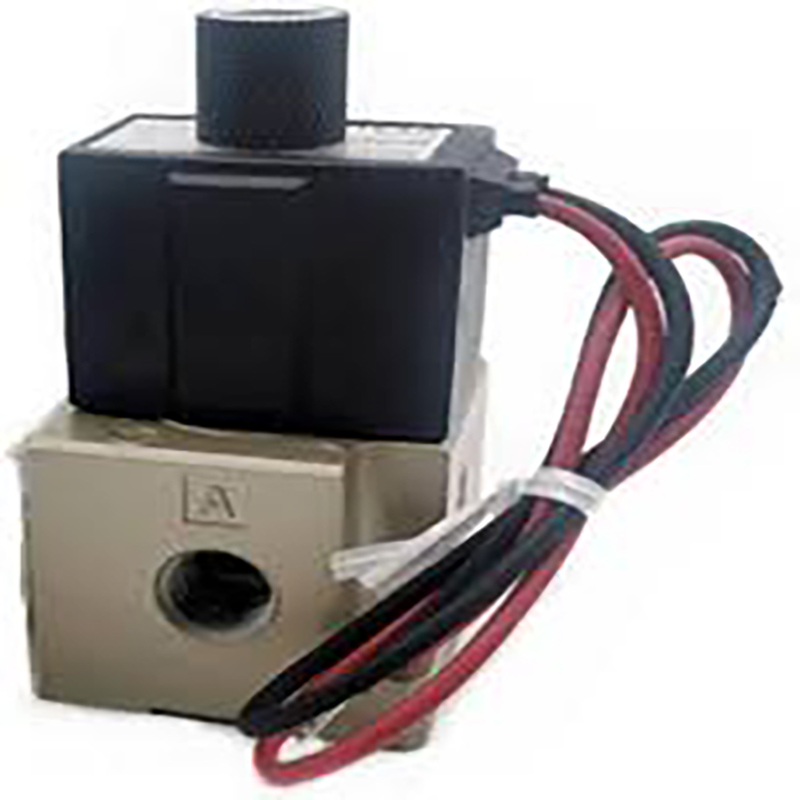

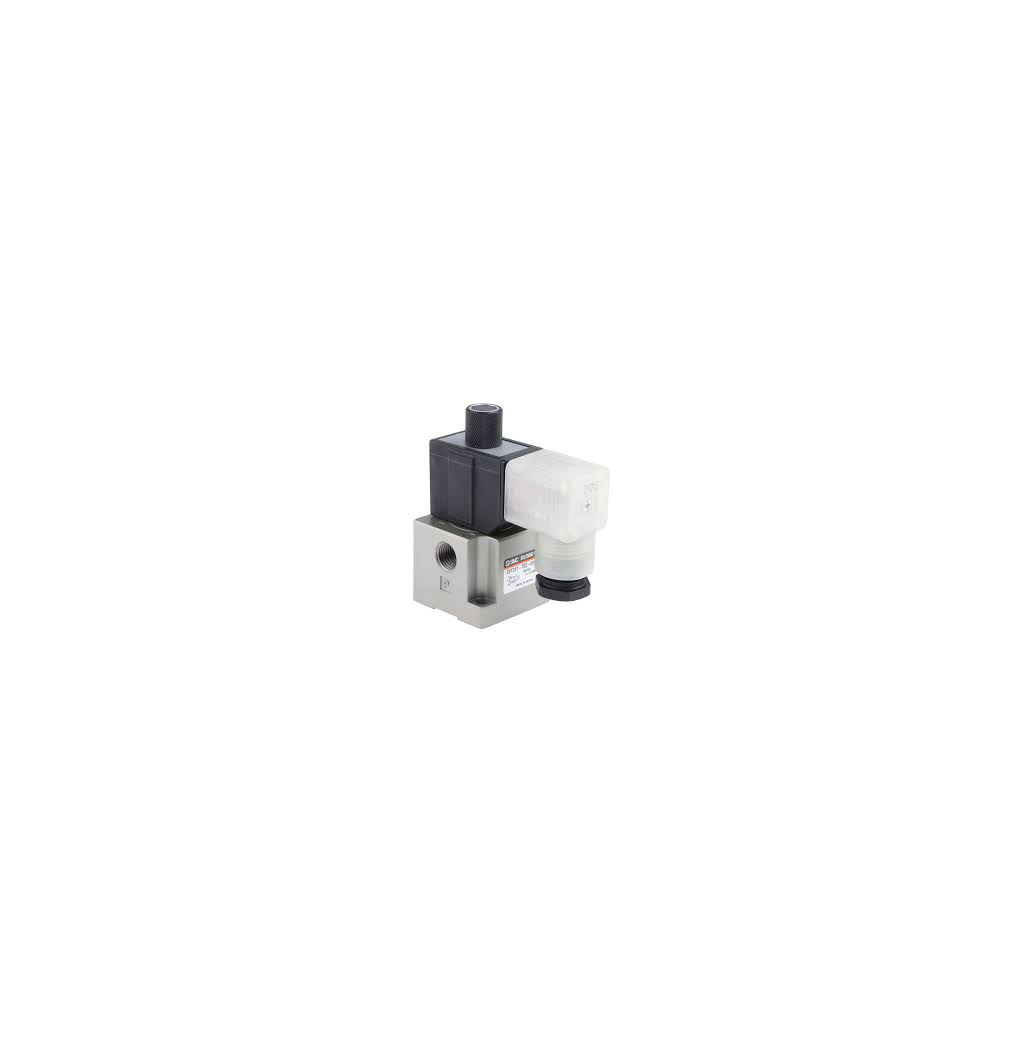

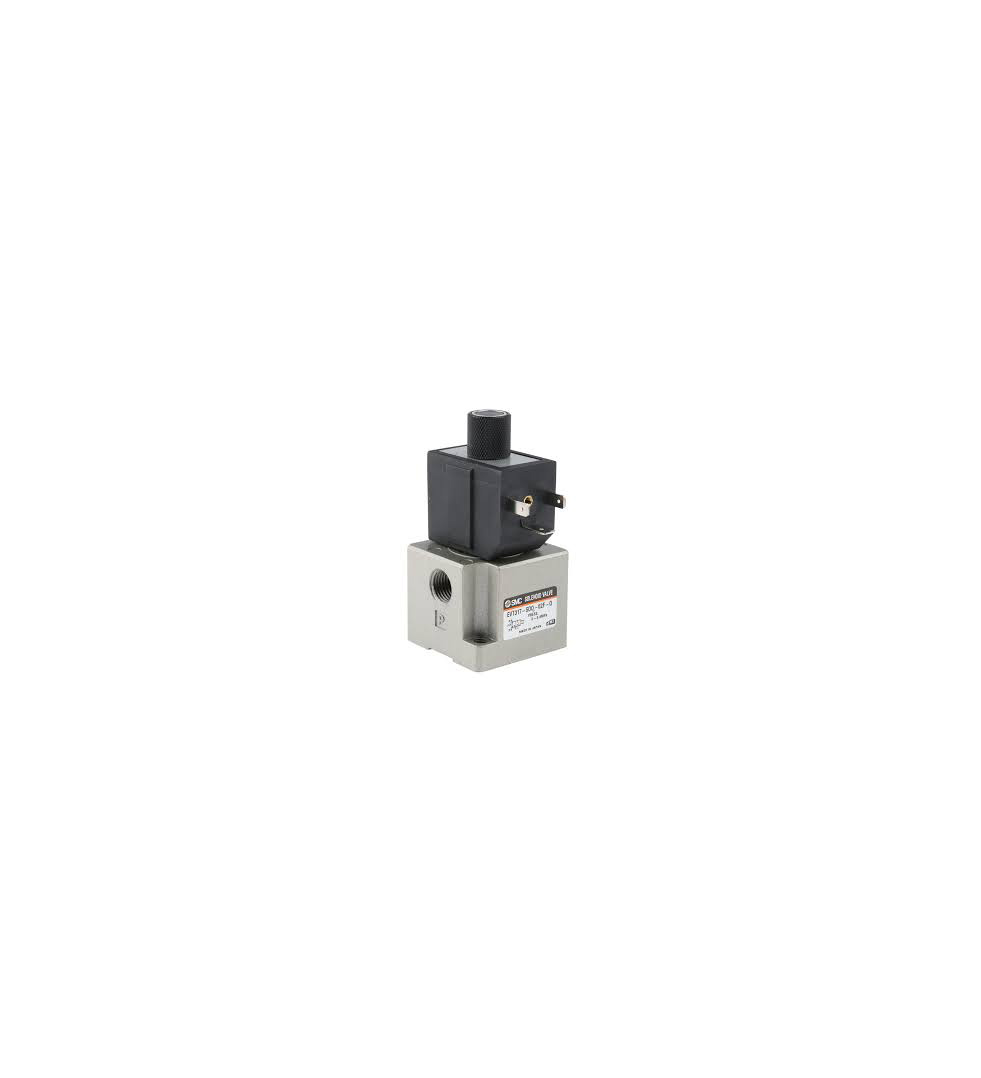

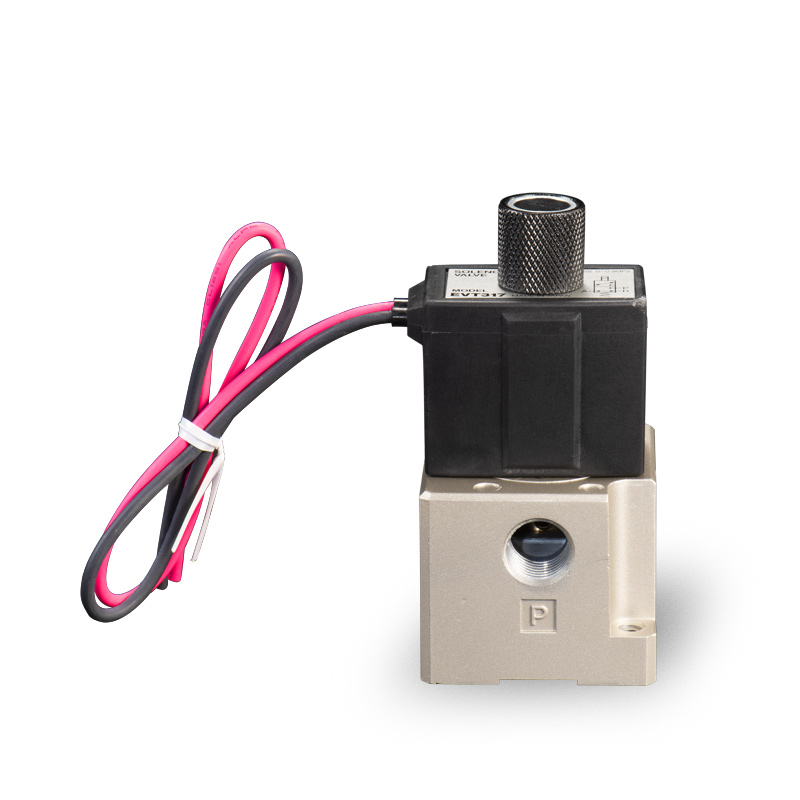

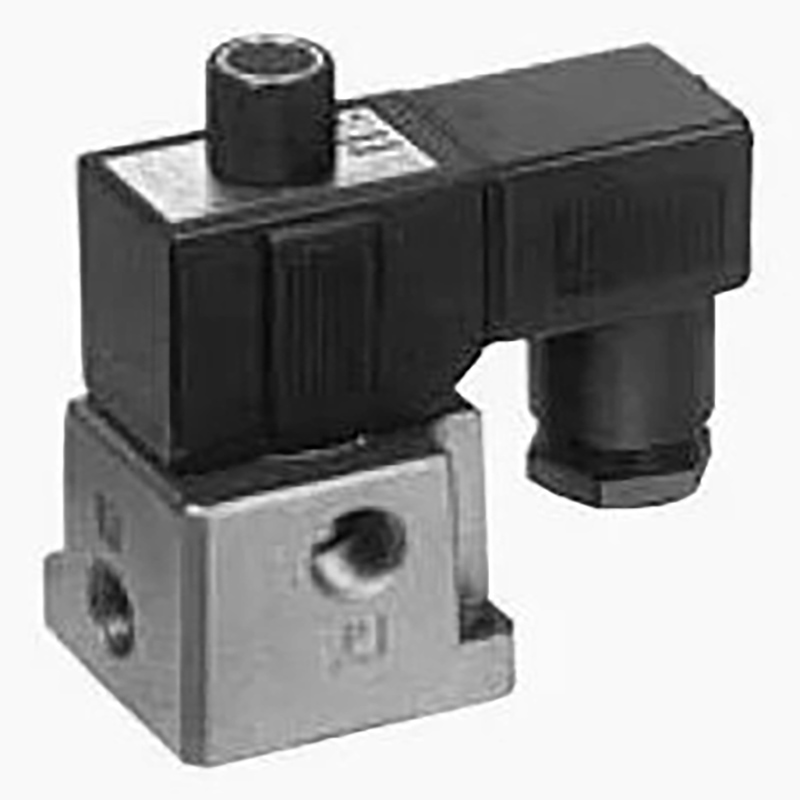

Ηλεκτρομαγνητική βαλβίδα 3 θυρών VT317 – Τύπος Poppet Άμεσης Ενέργειας

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά VT317 είναι μια ηλεκτρομαγνητική βαλβίδα 3 θυρών άμεσης δράσης με ελαστική δομή στεγανοποίησης σύμφωνα με το πρότυπο SOLH. Σχεδιασμένο για κυκλώματα πεπιεσμένου αέρα και αδρανούς αερίου, πραγματοποιεί ενεργοποίηση-απενεργοποίηση κυκλώματος αέρα, μεταγωγή και έλεγχο εξάτμισης. Υποστηρίζοντας την εκκίνηση με μηδενική πίεση και τη λειτουργία θετικής πίεσης και κενού, αυτή η συμπαγής γενική βαλβίδα μεταγωγής υψηλής ροής ταιριάζει σε συνθήκες εργασίας υψηλού κύκλου διαφόρων αυτοματοποιημένων εξοπλισμών.

Βασικά Βασικά Χαρακτηριστικά

     -- Άμεση κατασκευή Poppet με Εκκίνηση Μηδενικής Πίεσης Δεν απαιτείται ελάχιστη πίεση πιλότου για τη λειτουργία. Σταθερή απόδοση σε όλο το εύρος θετικής πίεσης 0–0,9 MPa. Η παραλλαγή κενού υποστηρίζει πίεση έως και -101,2 kPa, προσαρμόσιμη σε περιβάλλοντα εργασίας χαμηλής πίεσης, κενού και μέσης-υψηλής πίεσης.

     --6 Λειτουργίες ενσωματωμένες σε μία βαλβίδα, εύκαμπτος διακόπτης σωληνώσεων6 εναλλασσόμενοι τρόποι λειτουργίας, συμπεριλαμβανομένων Κανονικά Κλειστό (NC), Κανονικά Ανοιχτό (ΟΧΙ), διαχωριστής ροής και βαλβίδα επιλογής. Η ενιαία μονάδα ικανοποιεί διαφορετικές απαιτήσεις πνευματικού κυκλώματος με εξαιρετική ευελιξία διαμόρφωσης.

     -- Συμπαγές σώμα με ανώτερη χωρητικότητα ροήςΜίνι συνολική διάσταση: 45×89,5×45 mm; συντελεστής ροής C=2,6 dm³/(s·bar). Γρήγορη απόκριση εντός ≤30 ms και μέγιστη συχνότητα μεταγωγής έως 10 Hz, απόλυτα κατάλληλη για εναλλαγή διαδρομής αέρα υψηλής ταχύτητας.

     --Ελαστική στεγανοποίηση & σχεδιασμός χωρίς λίπανση Τα ελαστικά εξαρτήματα σφράγισης Premium προσφέρουν αξιόπιστη στεγανότητα και εκτεταμένη διάρκεια ζωής. Η λειτουργία χωρίς λίπανση διατηρεί τα κυκλώματα αερίου καθαρά και φιλικά προς το περιβάλλον, ενώ μειώνει τα έξοδα τακτικής συντήρησης.

 Ενσωματωμένη μη κλειδωμένη χειροκίνητη παράκαμψη για εύκολη θέση σε λειτουργία Το τυπικό μη κλειδωμένο χειροκίνητο κουμπί διευκολύνει την επιτόπια αποσφαλμάτωση, την επιθεώρηση εξοπλισμού και τη χειροκίνητη εναλλαγή έκτακτης ανάγκης, απλοποιώντας τις διαδικασίες εγκατάστασης και συντήρησης.

     --Με δυνατότητα τοποθέτησης πολλαπλής και ισχυρή συμβατότητα Υποστηρίζει στοιβαγμένο συγκρότημα πολλαπλής και ταιριάζει με τυπικά συστήματα νησίδας βαλβίδων, ιδανικά για κεντρικό πνευματικό έλεγχο και ενσωματωμένους βρόχους πολλαπλών βαλβίδων.

Πλήρεις Τεχνικές Προδιαγραφές

     --Διάταξη θύρας: 3 θυρών

     --Δομή λειτουργίας: Τύπος Poppet Direct Acting

     -- Τύπος σφράγισης: Ελαστική ελαστική σφράγιση

     -- Εφαρμόσιμο μέσο: Πεπιεσμένος αέρας, αδρανές αέριο

     --Πίεση λειτουργίας: 0–0,9 MPa; Μοντέλο κενού: -101,2 kPa ~ 0,1 MPa

     --Πίεση απόδειξης: 1,5 MPa

     --Θερμοκρασία περιβάλλοντος: -10℃ ~ +50℃

     --Χρόνος απόκρισης: ≤ 30 ms

     --Μέγιστη συχνότητα λειτουργίας: 10 Hz

     --Απαίτηση λίπανσης: Χωρίς λίπανση

     --Χειροκίνητη λειτουργία: Μη κλειδωμένη χειροκίνητη παράκαμψη

     --Μέγεθος νήματος θύρας: Rc 1/4 (02)

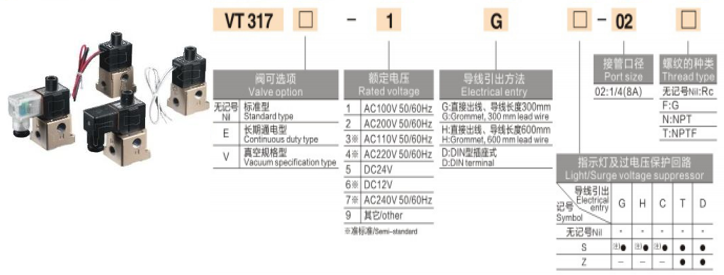

     --Προαιρετική τάση πηνίου: DC12V / DC24V, AC110V / AC220V & προσαρμοσμένες τάσεις

     -- Κατηγορία προστασίας: Αδιάβροχη δομή4. Τυπικά σενάρια εφαρμογής· Πνευματικοί βρόχοι ελέγχου για αυτοματοποιημένες γραμμές συναρμολόγησης, ρομποτικούς βραχίονες και εξαρτήματα σύσφιξης

     -- Συστήματα εμφύσησης αέρα, εκτόξευσης υγρών και προσρόφησης κενού

     --Μηχανήματα συσκευασίας, εκτύπωσης, κλωστοϋφαντουργίας, ξυλουργικής και επεξεργασίας τροφίμων

     --Εξοπλισμός που απαιτεί εκκίνηση με μηδενική πίεση, συμβατότητα κενού, ποδηλασία υψηλής συχνότητας και συμπαγή χώρο εγκατάστασης

     --Κεντρικές νησίδες βαλβίδων και ολοκληρωμένα κυκλώματα πνευματικού ελέγχου πολλαπλών

Περίληψη μίας πρότασης

     Η ηλεκτρομαγνητική βαλβίδα 3 θυρών άμεσης δράσης SOLH VT317 διαθέτει εκκίνηση με μηδενική πίεση, συμβατότητα πλήρους κενού, έξι εναλλασσόμενες λειτουργίες, συμπαγή απόδοση υψηλής ροής και λειτουργία χωρίς συντήρηση, που χρησιμεύει ως οικονομική βαλβίδα γενικής χρήσης για έλεγχο ενεργοποίησης και απενεργοποίησης όλων των πνευματικών κυκλωμάτων αυτοματισμού.
