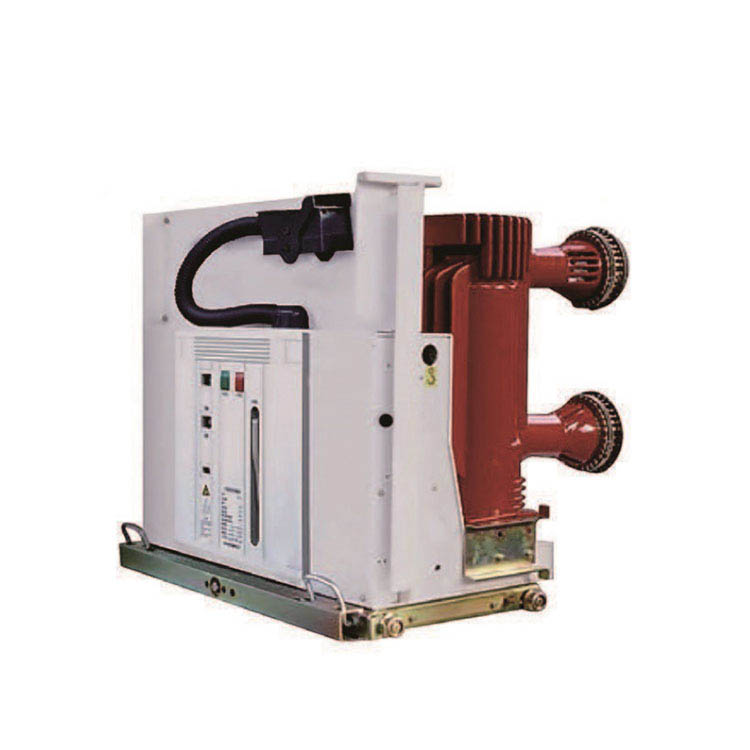

VSG-24 Ενσωματωμένος Πόος Τύπος VCB Διακόπτης εσωτερικού κυκλώματος 24kv

VSG-24 Ενσωματωμένος Πόος Τύπος VCB Διακόπτης εσωτερικού κυκλώματος 24kv

    Αυτές οι αρχές σήμερα πολύ περισσότερο από ποτέ αποτελούν τη βάση της επιτυχίας μας ως διεθνώς ενεργό επιχείρηση μεσαίου μεγέθους για το υπουργικό συμβούλιο διανομής μετασχηματιστή υποσταθμών, το διακόπτη χαμηλής τάσης, τριών φάσεων Ransformer. Θα λάβετε την επαγγελματική μας απάντηση εντός 8 ωρών. Εμπιστευθείτε μας, δεν θα χάσετε ποτέ την καρδιά. Σερβίρουμε την κοινωνία και τους χρήστες με την ιδέα της εκβιομηχάνισης. Από την ίδρυσή μας, δημιουργήσαμε μακροχρόνιες σχέσεις συνεταιρισμών με πολλές επιχειρήσεις με προϊόντα υψηλής ποιότητας, λογικές τιμές και άριστες υπηρεσίες.

    VSG-24 Σειρά διακόπτη κυκλώματος κενού υψηλής τάσης με ενσωματωμένους πόλους είναι τρεις φάσεις A.C 50Hz Εσωτερική κατανομή ισχύος με την ονομαστική τάση 24kV. Χρησιμοποιείται για την προστασία και τον έλεγχο του ηλεκτρικού εξοπλισμού στους τομείς της βιομηχανίας και της επιχείρησης Ming, σταθμών ηλεκτροπαραγωγής και του υποσταθμού.

Το κύριο αγώγιμο κύκλωμα αυτού του τύπου διακόπτη κυκλώματος κενού χρησιμοποιεί ενσωματωμένο πόλο, που ταιριάζει με την αρθρωτή οργάνωση και την ολοκληρωμένη λαβή αποθήκευσης ενέργειας. Η συνολική διάταξη είναι λογική, τέλεια με συντομία και συνειδητοποιεί πραγματικά την ελεύθερη συντήρηση και τη μεγαλύτερη μηχανική και ηλεκτρική ζωή.

Διακόπτης κυκλώματος κενού εσωτερικού χώρου

    Οι διακόπτες κυκλώματος κενού εσωτερικού χώρου είναι κατάλληλοι για τριφασικά συστήματα ισχύος εναλλασσόμενου ρεύματος με ονομαστικές τάσεις μέχρι 12 ~ 24kV και συχνότητα 50/60Hz. Χρησιμοποιούνται ευρέως σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, πετροχημικά, μεταλλουργία, παρασκευή και άλλες βιομηχανίες, αεροδρόμια, κατοικημένες περιοχές κλπ. Ελέγξτε και προστατεύουν τον ηλεκτρικό εξοπλισμό, ειδικά για περιστάσεις που πρέπει να λειτουργούν σπάνια σε ρεύμα βραχυκυκλώματος ρεύματος ή πολυκατοικίου. Μπορεί να εγκατασταθεί σε εσωτερικούς χώρους με μόνωση αέρα όπως ο τύπος Kyn28 ή AMS.

    Ο διακόπτης κυκλώματος είναι κατασκευασμένος από ώριμη τεχνολογία APG. Η εφαρμογή του ρυθμιστικού τερματικού VD4 εξασφαλίζει ότι το εσωτερικό τερματικό είναι πιο αξιόπιστο σε οποιοδήποτε περιβάλλον λειτουργίας. Το VD4 μπορεί να ανταποκριθεί πλήρως στις απαιτήσεις των GB, DL, IEC, DIN, VDE και τα πρότυπα άλλων προηγμένων βιομηχανικών χωρών.

Ο διακόπτης κυκλώματος κενού αποτελείται κυρίως από τρία μέρη: θάλαμο σβήνοντας τόξο κενού, μηχανισμός λειτουργίας, βραχίονα και άλλα εξαρτήματα.

1.

   Σύμφωνα με τους διάφορους τύπους διακόπτη, υπάρχουν θαλάμοι πυρόλυσης κεραμικού τόξου με εξωτερικές οθόνες, θαλάμους σβέσης μικρού τόξου με ενδιάμεση σφραγισμένη διαμήκων μαγνητικών πεδίων και εσωτερικού σφραγισμένου φουσκωτού φουσκώματος. Η βασική δομή έχει ως εξής:

1) Αεροειδική μόνωση κελύφους: Το αεροστεγές σύστημα μόνωσης που αποτελείται από ένα κεραμικό, γυαλί ή μικροκρυσταλλικό γυάλινο αεροστεγή μόνωσης, ένα κινητό κάλυμμα άκρου, ένα σταθερό κάλυμμα άκρου και ένα σωλήνα από ανοξείδωτο χάλυβα είναι ένα σφραγισμένο δοχείο κενού. Για να εξασφαλιστεί η αεροστεγή, εκτός από τις αυστηρές διαδικασίες λειτουργίας στον τύπο σφράγισης, το ίδιο το υλικό πρέπει επίσης να έχει μικρή αναπνοή και εσωτερική απελευθέρωση αερίου.

2) Ποδηλατικό σύστημα: Αποτελείται από μια σταθερή αγώγιμη ράβδο, μια σταθερή επιφάνεια τόξου, μια σταθερή επαφή, μια κινούμενη επαφή, μια κινούμενη επιφάνεια τόξου και μια κινούμενη αγώγιμη ράβδο. Η δομή επαφής μπορεί να χωριστεί σε τρεις τύπους: κυλινδρική επαφή, καμπύλη καμπύλη επιφάνειας εγκάρσιου μαγνητικού πεδίου με σπειροειδές σχήμα και διαμήκη επαφή μαγνητικού πεδίου. Επί του παρόντος, αυτός ο τύπος θάλαμο κατάσβεσης του τόξου υιοθετεί τεχνολογία διαχρονικού μαγνητικού πεδίου, η οποία διαθέτει ισχυρή και σταθερή ικανότητα κατάσχεσης τόξου.

3) Σύστημα θωράκισης: Το κάλυμμα θωράκισης είναι ένα απαραίτητο συστατικό στο θάλαμο κατάσβεσης του τόξου κενού και υπάρχουν διάφοροι τύποι κάλυψης θωράκισης, όπως το κύριο κάλυμμα θωράκισης που περιβάλλει το σημείο επαφής, το κάλυμμα θωράκισης του κυματοειδούς σωλήνα και την τάση που εξισώνει την κάλυψη της θωράκισης. Η λειτουργία του κύριου καλύμματος θωράκισης έχει ως εξής: ① για να αποφευχθεί η εκτόξευση των προϊόντων στο εσωτερικό τοίχωμα του κελύφους μόνωσης κατά τη διάρκεια της διαδικασίας τόξου, μειώνοντας έτσι τη δύναμη μόνωσης του κελύφους. ② Η βελτίωση της ομοιομορφίας της κατανομής του ηλεκτρικού πεδίου στο θάλαμο κατάσβεσης του τόξου είναι ευεργετική για τη μείωση της τοπικής αντοχής στον τομέα και την προώθηση της μικροσκοπικής τόξου του τόξου και η απορρόφηση κάποιας ενέργειας είναι επωφελής για την ανάκαμψη της διηλεκτρικής αντοχής του χάσματος ARC.

2. Λειτουργικός μηχανισμός

   Σύμφωνα με τους διαφορετικούς τύπους διακόπτη κυκλώματος, χρησιμοποιούνται διαφορετικοί μηχανισμοί λειτουργίας. Οι συνήθεις μηχανισμοί λειτουργίας περιλαμβάνουν μηχανισμό λειτουργίας ελατηρίου (VS1), μηχανισμό λειτουργίας μόνιμου μαγνήτη και μηχανισμό λειτουργικού συνδυασμού (VBD).

Άλλα μέρη: οχήματα σασί, αγκύλες μόνωσης, μονωτήρες κ.λπ.

Ποια είναι τα χαρακτηριστικά των διακόπτη κυκλώματος κενού

(1) ισχυρή χωρητικότητα θραύσης, έως 50ka · Μετά το κάταγμα, το μέσο μεταξύ των ρωγμών ανακάμπτει γρήγορα και δεν υπάρχει ανάγκη αντικατάστασης του μέσου.

(2) Η απόσταση ανοίγματος επαφής είναι μικρή. Η απόσταση θραύσης επαφής του διακόπτη κυκλώματος κενού 10KV είναι μόνο περίπου 10mm. Η απαιτούμενη λειτουργία λειτουργίας είναι μικρή, η ενέργεια είναι γρήγορη, ο μηχανισμός λειτουργίας μπορεί να απλοποιηθεί και η διάρκεια ζωής μπορεί να επεκταθεί. Γενικά, η συντήρηση δεν απαιτείται για περίπου 20 χρόνια.

(3) Χρόνος κατάσχεσης μικρού τόξου, χαμηλή τάση τόξου, χαμηλή ενέργεια τόξου, χαμηλή απώλεια επαφής και πολλαπλές διακοπές.

(4) Ο οδηγός κινητής τηλεφωνίας έχει μικρή αδράνεια και είναι κατάλληλη για συχνή λειτουργία.

(5) Κατά τη λειτουργία του διακόπτη, ο θόρυβος της δράσης είναι χαμηλός, καθιστώντας το κατάλληλο για αστική χρήση.

(6) Το ARC σβήνει ή τα μέσα μόνωσης δεν χρησιμοποιούν πετρέλαιο και δεν υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης.

(7) Η κεφαλή επαφής είναι μια πλήρως σφραγισμένη δομή, η οποία δεν θα μειώσει την απόδοσή της λόγω της επίδρασης της υγρασίας, της σκόνης και των επιβλαβών αερίων. Αξιόπιστη λειτουργία και σταθερή απόδοση on-off. Ως ανεξάρτητο στοιχείο, ο θάλαμος σβήνοντας τόξο είναι εύκολο να εγκατασταθεί και να εντοπίσει εντοπισμό σφαλμάτων.

(8) Κατά τη διάρκεια της διάρκειας ζωής του διακόπτη κυκλώματος κενού, το τμήμα επαφής δεν απαιτεί συντήρηση και επιθεώρηση. Ακόμη και αν πραγματοποιηθούν συντήρηση και επιθεώρηση, ο απαιτούμενος χρόνος είναι πολύ μικρός.

(9) Το τόξο σβήνει σε κλειστό δοχείο και το τόξο και το καυτό αέριο δεν εκτίθενται.

(10) Εξοπλισμένο με πολλαπλές λειτουργίες ανάκαμψης, κατάλληλες για τις ανάγκες εφαρμογής των δικτύων διανομής

Πλεονέκτημα:

• Απλή δομή
• Προσαρμόστε στο Ultra-Low Resistance Vacuum Interrupter
• Βελτιστοποίηση προσαρμογής και μηχανισμός λειτουργίας Modular ελατηρίου
• Κατάλληλο για συχνές λειτουργίες
• Δωρεάν συντήρηση, μεγάλη διάρκεια ζωής
• Εξαιρετικά αξιόπιστη απόδοση

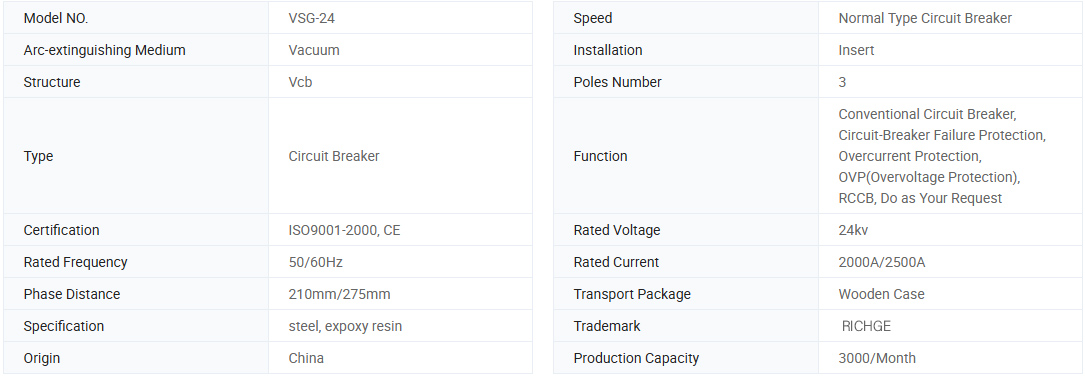

Βασικές πληροφορίες.

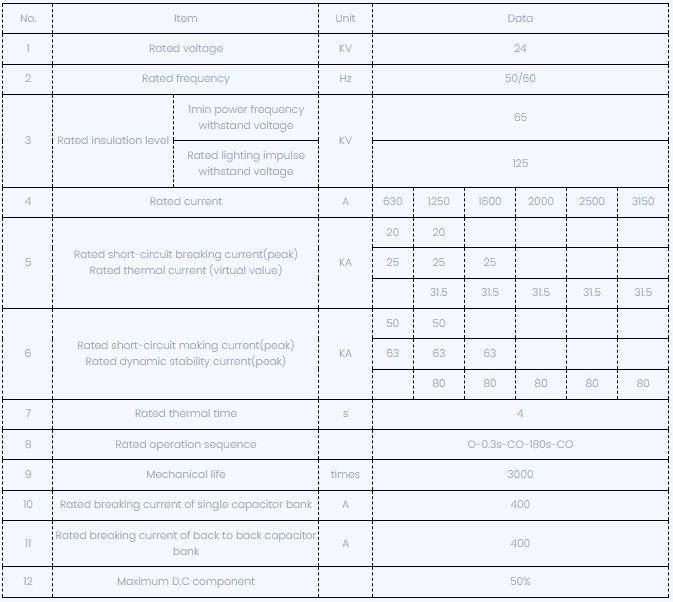

Τεχνικές παραμέτρους

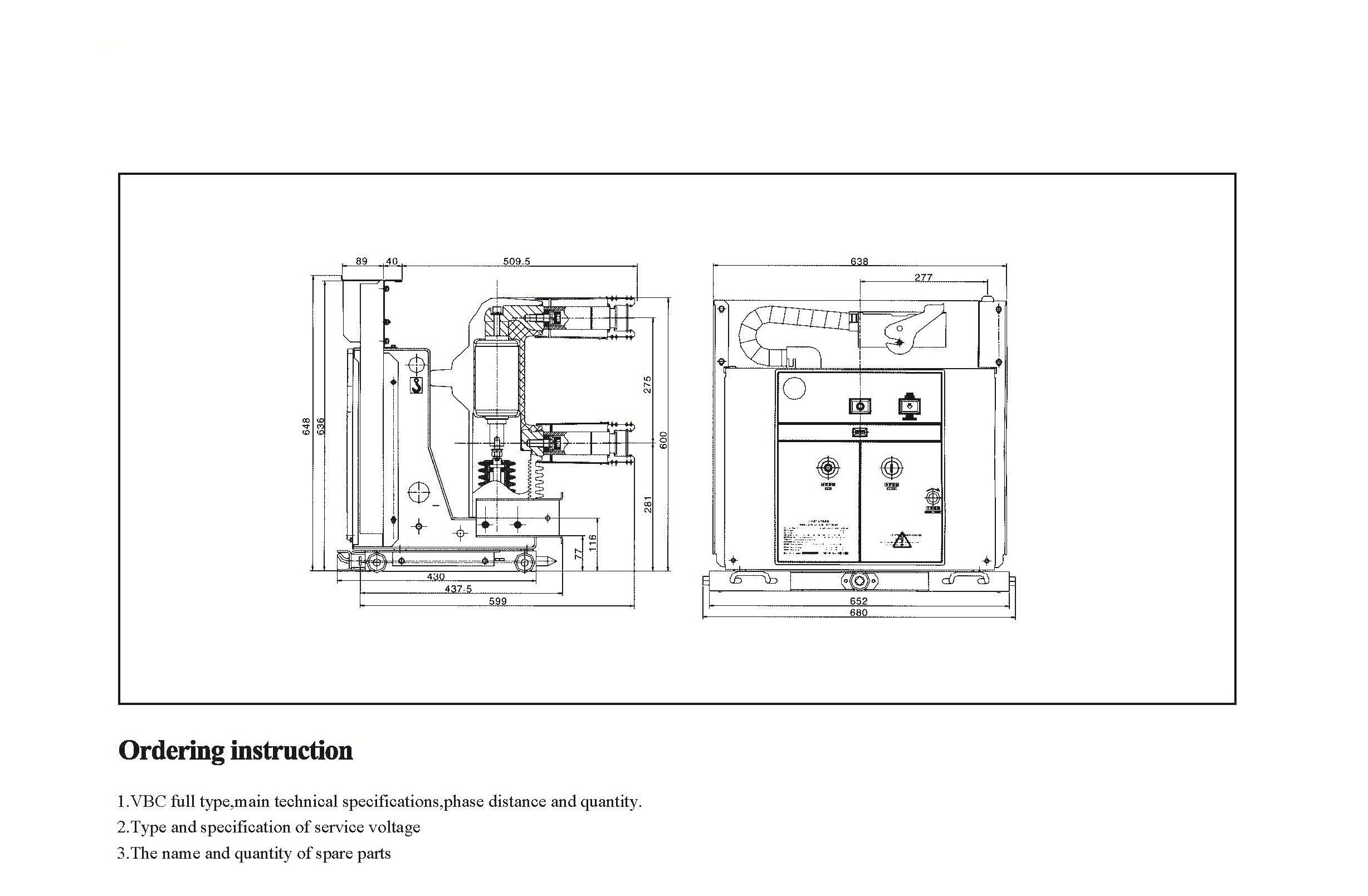

Τεχνικά σχέδια

Περιβάλλον εξυπηρέτησης για τον διακόπτη κυκλώματος κενού υψηλής τάσης (VCB)

α) Θερμοκρασία αέρα: Υψηλότερη θερμοκρασία: +40ºC; χαμηλότερη θερμοκρασία: -25ºC

β) υγρασία: Η μηνιαία μέση υγρασία είναι 95%. Η ημερήσια μέση υγρασία είναι 90%.

Γ) Υψόμετρο: Μέγιστο ύψος εγκατάστασης: 2500m

δ) Δεν υπάρχει προφανώς ο ατμοσφαιρικός ατμοσφαιρικός αέρας από διαβρωτικά και εύφλεκτα αέρια, ατμό κ.λπ.
