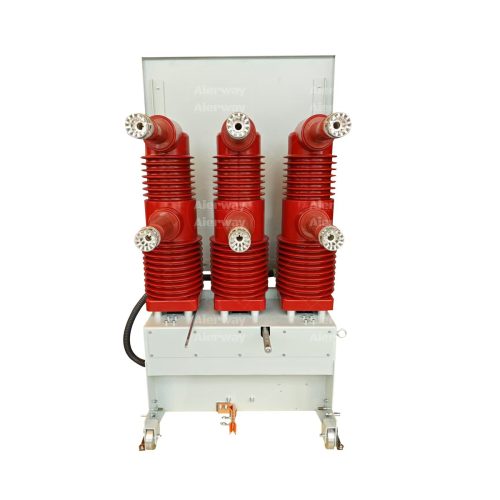

35KV δάπεδο τοποθετημένο διακόπτη κενού με μηχανισμό λειτουργίας με ελατήριο VBI

35KV δάπεδο τοποθετημένο διακόπτη κενού με μηχανισμό λειτουργίας με ελατήριο VBI

     Ο διακόπτης κυκλώματος κενού VSG-40.5 είναι ένας νέος τύπος τριών φάσεων 50Hz σύμφωνα με τη μοναδική ιδέα σχεδιασμού και σε συνδυασμό με τη ζήτηση και την ανάπτυξη της αγοράς, η ονομαστική τάση των εσωτερικών διανομών 40,5kv, μπορεί να παρέχεται σε βιομηχανικές και εξορυκτικές επιχειρήσεις, στα εργοστάσια παραγωγής ενέργειας και στον έλεγχο και την προστασία του ηλεκτρικού εξοπλισμού και είναι κατάλληλο για τη συχνή λειτουργία.

VBI Εσωτερική διακόπτη κενού υψηλής τάσης είναι μια εσωτερική συσκευή με τριφασική AC 50Hz και ονομαστική τάση 40,5kV. Μπορεί να χρησιμοποιηθεί για τον έλεγχο και την προστασία του ηλεκτρικού εξοπλισμού σε βιομηχανικές και εξορυκτικές επιχειρήσεις, σταθμούς ηλεκτροπαραγωγής και υποσταθμούς, ειδικά για μέρη με συχνές λειτουργίες. Η μορφή εγκατάστασης του διακόπτη κυκλώματος στο ντουλάπι διακόπτη μπορεί να είναι είτε ένας σταθερός τύπος είτε ένας τύπος που πρέπει να είναι εγκατεστημένο σε ένα καροτσάκι. VBI Εσωτερική διακόπτη κενού υψηλής τάσης έχει αξιόπιστη απόδοση και είναι εύκολο να εγκατασταθεί. Είναι η καλύτερη επιλογή για τον έλεγχο και την προστασία των συστημάτων μετάδοσης και διανομής υψηλής τάσης.

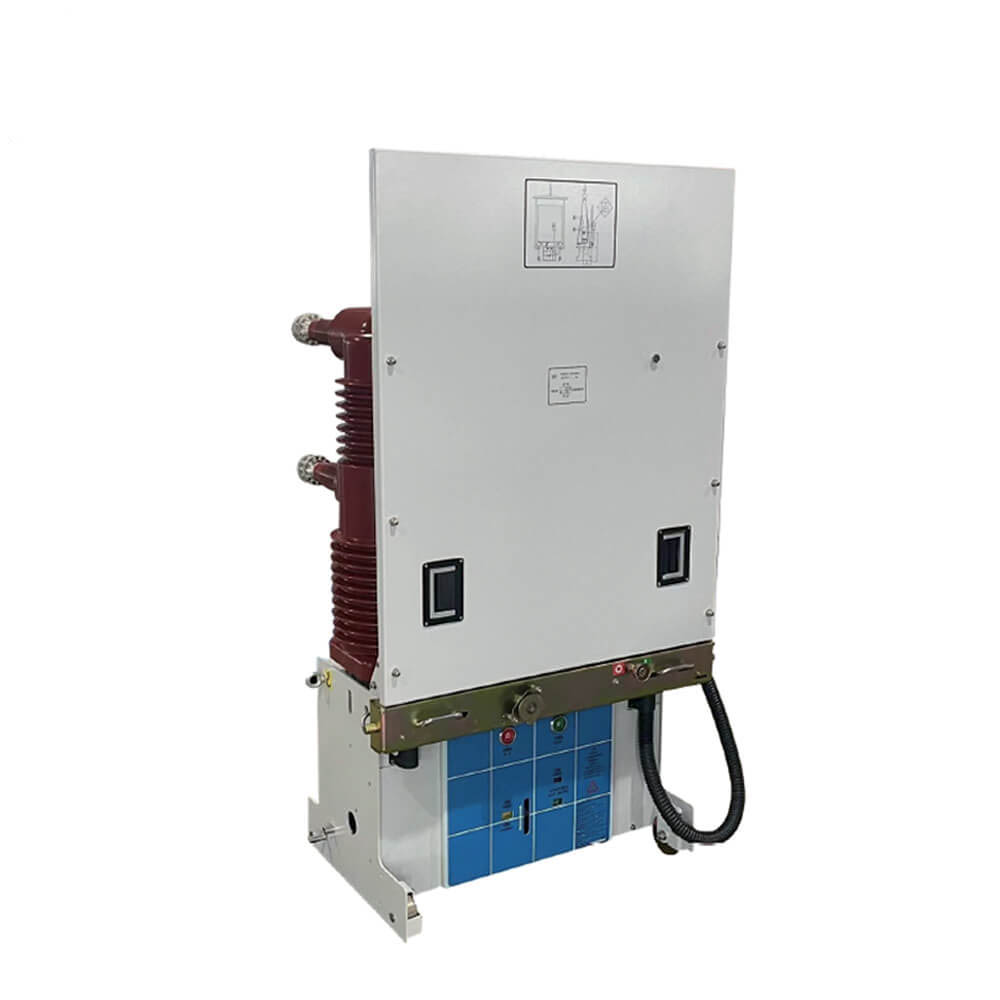

 Επισκόπηση προϊόντων

    Το VBI-40.5 δάπεδο τοποθετημένο στο δάπεδο διακόπτη κενού είναι μια συσκευή μεταγωγής μεσαίας τάσης υψηλής απόδοσης, σχεδιασμένη για αξιόπιστη προστασία και έλεγχο των ηλεκτρικών συστημάτων που ονομάζονται σε 40,5kv. Χρησιμοποιώντας την προηγμένη τεχνολογία διακόπτη κενού, εξασφαλίζει αποτελεσματική απόσβεση τόξου, ελάχιστη συντήρηση και μακρά λειτουργική διάρκεια ζωής. Ιδανικό για δίκτυα διανομής ενέργειας, βιομηχανικά εργοστάσια και υποσταθμούς, αυτός ο διακόπτης συνδυάζει ισχυρή κατασκευή με φιλική προς το χρήστη λειτουργία.

Βασικά χαρακτηριστικά

Βαθμολογία τάσης:40.5kV (αντέχει την ώθηση αστραπής 95kV).

Τρέχουσα βαθμολογία:Έως 2500α συνεχή, 31,5ka βραχυκύκλωμα.

Διακόπτης κενού:Ερμητικά σφραγισμένα, χωρίς συντήρηση και φιλικό προς το περιβάλλον (χωρίς αέριο SF₆).

Μηχανισμός:Μηχανισμός που λειτουργούν με ελατήριο ή κινητήρα 储能 για γρήγορο κλείσιμο/άνοιγμα (<50ms).

Ασφάλεια:Ολοκληρωμένος σχεδιασμός κατά της ολίσθησης, μηχανικά/ηλεκτρικά αλληλένδετα και διακόπτες γείωσης.

Συμμόρφωση με πρότυπα:Γνωρίζει το IEC 62271, GB/T 1984 και ANSI C37.04.

Οδηγίες εγκατάστασης

3.1 Έλεγχοι προετοιμασίας

Επαληθεύστε άθικτες συσκευασίες και χωρίς φυσική βλάβη.

Επιβεβαίωση ονομαστικών παραμέτρων αντιστοίχισης απαιτήσεων συστήματος.

Βεβαιωθείτε ότι ένα επίπεδο, χωρίς κραδασμούς από σκυρόδεμα.

3.2 Βήματα τοποθέτησης

Ασφαλίστε τον διακόπτη στο πάτωμα χρησιμοποιώντας μπουλόνια άγκυρας (συνιστάται M16).

Συνδέστε τα πρωτογενή λεωφορεία με ρυθμίσεις ροπής ανά προδιαγραφές κατασκευαστή (π.χ. 50nm).

Καλώδια δευτερογενούς ελέγχου καλωδίων σε ακροδέκτες (με την ένδειξη "ανοιχτό/κλειστό πηνίο", "βοηθητικές επαφές").

Τοποθετήστε το σασί του διακόπτη με ασφάλεια (αντίσταση εδάφους ≤4Ω)

Οδηγός λειτουργίας

4.1 Χειροκίνητη λειτουργία

Κλείσιμο: Περιστρέψτε τη χειροκίνητη λαβή δεξιόστροφα μέχρι να επιβεβαιώσει το "κλικ".

Άνοιγμα: Πατήστε το κόκκινο κουμπί "Trip" ή τραβήξτε το μηχανικό μοχλό ταξιδιού.

4.2 Ηλεκτρική λειτουργία

Εφαρμόστε 220VDC/110VAC στο πηνίο κλεισίματος (στιγμιαία παλμός) για τηλεχειριστήριο.

Χρησιμοποιήστε τον διακόπτη τοπικού/απομακρυσμένου επιλογέα για λειτουργία.

4.3 Δείκτες και συναγερμοί

Πράσινο LED: Ο διακόπτης έκλεισε.

Κόκκινο LED: Ανοιχτό/σκασίρισμα.

Επαφές συναγερμού: σκανδάλη για απώλεια πίεσης SF₆ (εάν είναι εξοπλισμένο) ή ελατήριο

Συντήρηση & αντιμετώπιση προβλημάτων

5.1 Έλεγχος ρουτίνας

Επιθεωρήστε τις επαφές κάθε 5.000 λειτουργίες (μέσω προβολής).

Λιπάνετε κινούμενα μέρη ετησίως με λίπος υψηλής θερμοκρασίας.

Αντίσταση μόνωσης δοκιμής (> 1000mΩ @5KV).

5.2 Κοινά ζητήματα

Αποτυχία κλεισίματος: Ελέγξτε την τροφοδοσία ελέγχου, το άνοιγμα φορτίου ή τις συνθήκες αλληλοσύνδεσης.

Υπερβολική θέρμανση: Σφίξτε τις συνδέσεις. Μετρήστε την αντίσταση επαφής (<50μΩ).

Προειδοποιήσεις για την ασφάλεια

Αποσυνδέστε τον διακόπτη πριν από την εξυπηρέτηση.

Μόνο εκπαιδευμένο προσωπικό πρέπει να εκτελεί συντήρηση.

Ποτέ μην λειτουργεί με ορατή ζημιά ή μη φυσιολογικούς θορύβους.

Περιβαλλοντικό & διάθεση

Απορρίψτε τους διακλαδείς κενού ως ηλεκτρονικά απόβλητα (μη επικίνδυνα).

Ανακυκλώστε τα μέταλλα και τα πλαστικά ανά τοπικό κανονισμό.

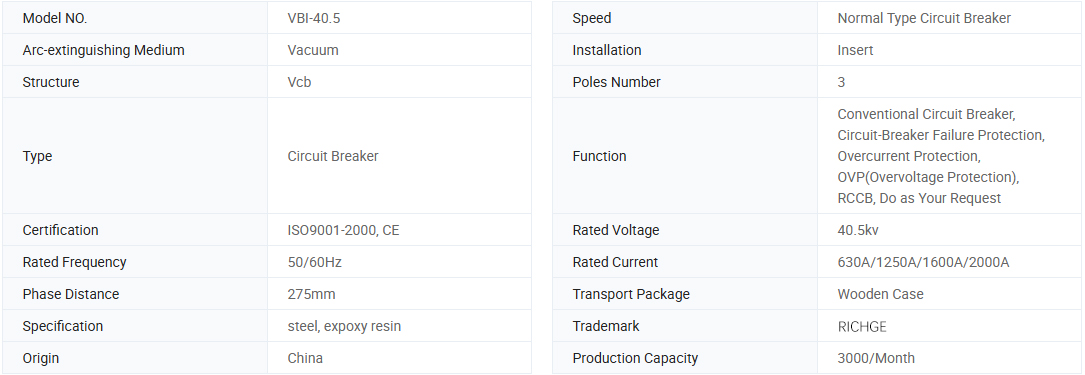

Βασικές πληροφορίες.

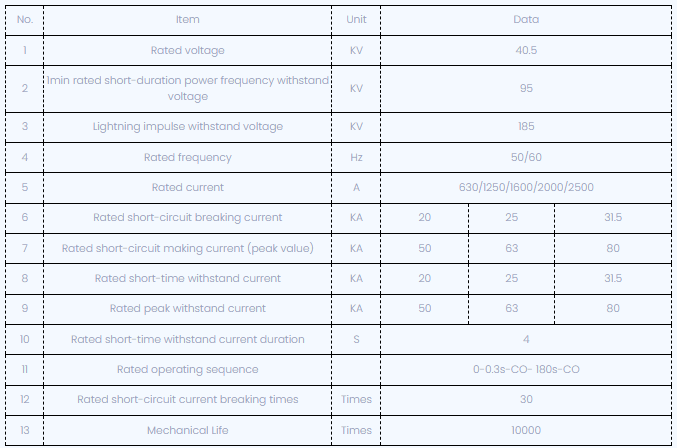

Τεχνικές παραμέτρους

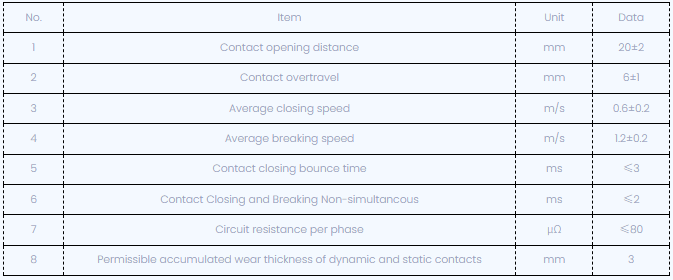

Μετά τη ρύθμιση του διακόπτη κυκλώματος, οι μηχανικές χαρακτηριστικές παράμετροι εμφανίζονται παρακάτω:

Τεχνικά σχέδια

Εφαρμογή συνθηκών περιβάλλοντος

1. Θερμοκρασία περιβάλλοντος: -10c ~ +40c (επιτρέπει την αποθήκευση και τη μεταφορά σε -30 μοίρες Centigrade).

2. Υγρή υγρασία: Η μέση υγρασία μιας ημέρας δεν πρέπει να υπερβαίνει το 95%. Η μέση υγρασία ενός μήνα δεν πρέπει να υπερβαίνει το 90%.

3. Κορεσμένη πίεση ατμών: Η μέση πίεση μιας ημέρας δεν πρέπει να υπερβαίνει τα 2,2kPa. Η μέση πίεση ενός μήνα δεν πρέπει να είναι πλέον

από 1,8kpa;

4. Υψόμετρο: ≤1500m;

5. Ένταση σεισμού: ≤8 βαθμού.

6. Θα πρέπει να εγκατασταθεί στη θέση χωρίς πυρκαγιά, έκρηξη, σοβαρή βρωμιά και χημική διάβρωση και βίαιη δόνηση.

Συχνές ερωτήσεις

Ε1: Είστε κατασκευαστής ή έμπορος;

A1: Είμαστε ένας κορυφαίος επαγγελματίας κατασκευαστής.

Ε2: Πόσο καιρό είναι ο κύκλος παράδοσης;

A2: Εξαρτάται από τις απαιτήσεις και την ποσότητα του προϊόντος σας. Γενικά, απαιτούνται 5 έως 10 εργάσιμες ημέρες για παράδοση

Ε3: Ποια είναι η υπηρεσία μετά την πώληση;

A3: Μπορούμε να απαντήσουμε στις ερωτήσεις των χρηστών να επιλύσουν τα προβλήματά τους 24 ώρες την ημέρα και να παρέχουν άμεση τεχνική υποστήριξη για όλα τα προϊόντα μας.

Ε4: Πώς επιλύετε προβλήματα ποιότητας;

A4: Παρέχετε λεπτομερείς φωτογραφίες των προβλημάτων ποιότητας. Τα τμήματα τεχνικής και ποιοτικής επιθεώρησης θα τα αναλύσουν. Θα δώσουμε μια ικανοποιητική λύση εντός 2 ημερών.

Ε5: Αποδέχεστε προσαρμοσμένες υπηρεσίες;

A5: Παρέχουμε υπηρεσίες OEM/ODM και μπορούμε να εκτυπώσουμε το λογότυπό σας στα προϊόντα. Η επαγγελματική μας τεχνική ομάδα και η προσφορά μπορεί να παρέχει ικανοποιητικά έργα σύμφωνα με τα σχέδια και τις παραμέτρους σας.
