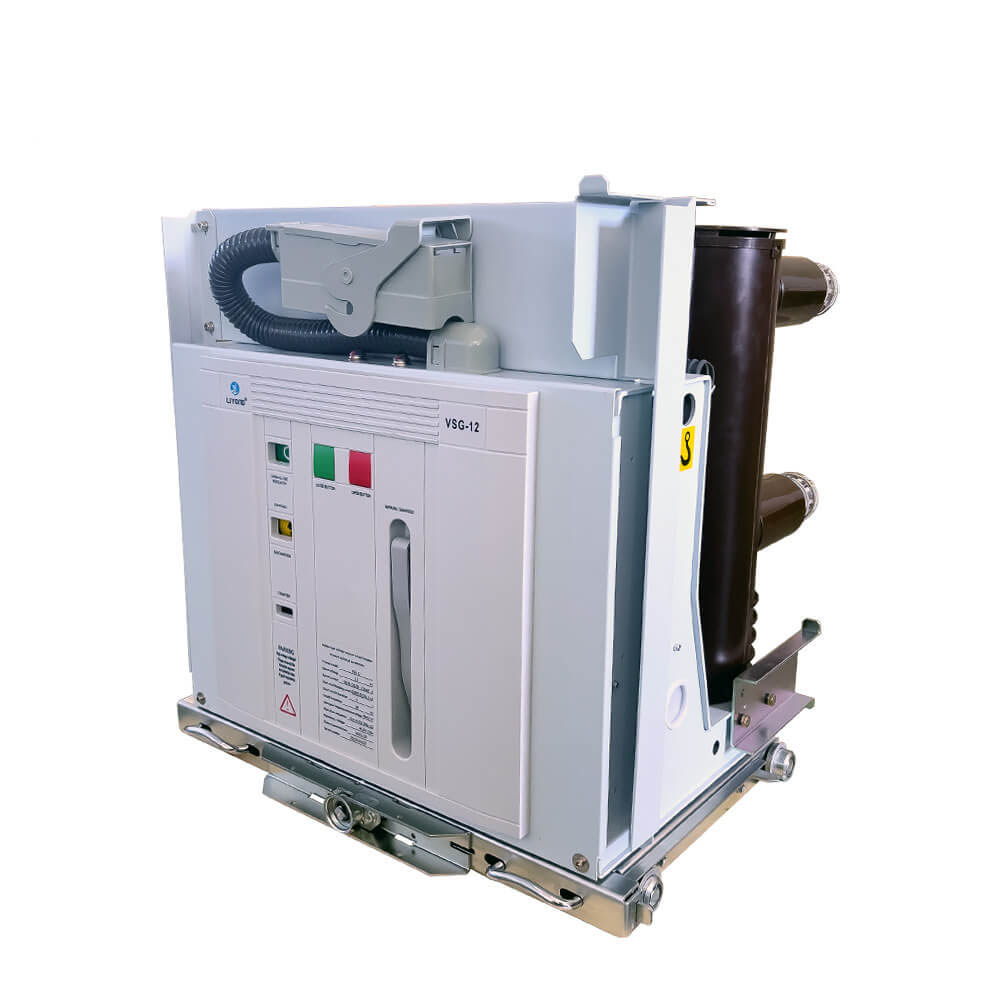

10kv 12kv Μεσαίο Χειροκίνητο Τύπο VCB με μονωτικό σωλήνα με αγώγιμα μέρη

10kv 12kv Μεσαίο Χειροκίνητο Τύπο VCB με μονωτικό σωλήνα με αγώγιμα μέρη

     VSG Τύπος Εσωτερική διακόπτη κενού υψηλής τάσης είναι κατάλληλος για την εναλλαγή διαφόρων φορτίων διαφορετικών φύσεων και συχνών λειτουργιών σε συστήματα ισχύος με τριφασική AC 50Hz και ονομαστική τάση 7.2KV-40.5KV. Και την προστασία και τον έλεγχο του ηλεκτρικού εξοπλισμού σε υποσταθμούς. Μπορεί να είναι εξοπλισμένο με Kyn28a και άλλα μεσαία τοποθετημένα διακόπτη τύπου Handcart και μπορεί επίσης να είναι εξοπλισμένο με σταθερό switchgear XGN.

     VSG Τύπος Εσωτερική διακόπτη κενού υψηλής τάσης συμμορφώνεται με το εθνικό πρότυπο GB1984 "AC High-Voltage Circuit Breaker" JB/T3855 "3.6 ~ 40.5KV Εσωτερική AC Κύκλωμα κενού υψηλής τάσης" και IEC60056 "High-Voltage Circuit Breaker". Γνωρίστε το "10-35KV εσωτερικού χώρου υψηλής τάσης, ο διακόπτης κυκλώματος κενού που διατάζει τεχνικές συνθήκες".

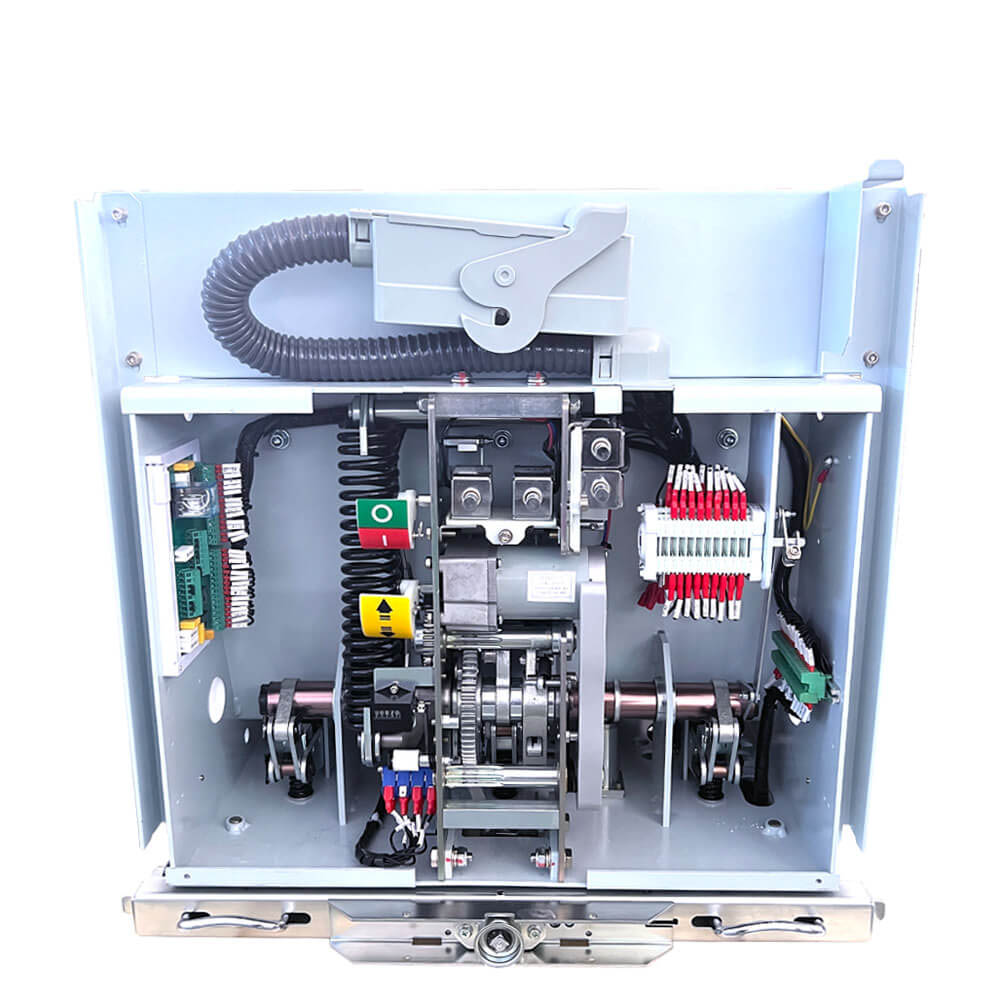

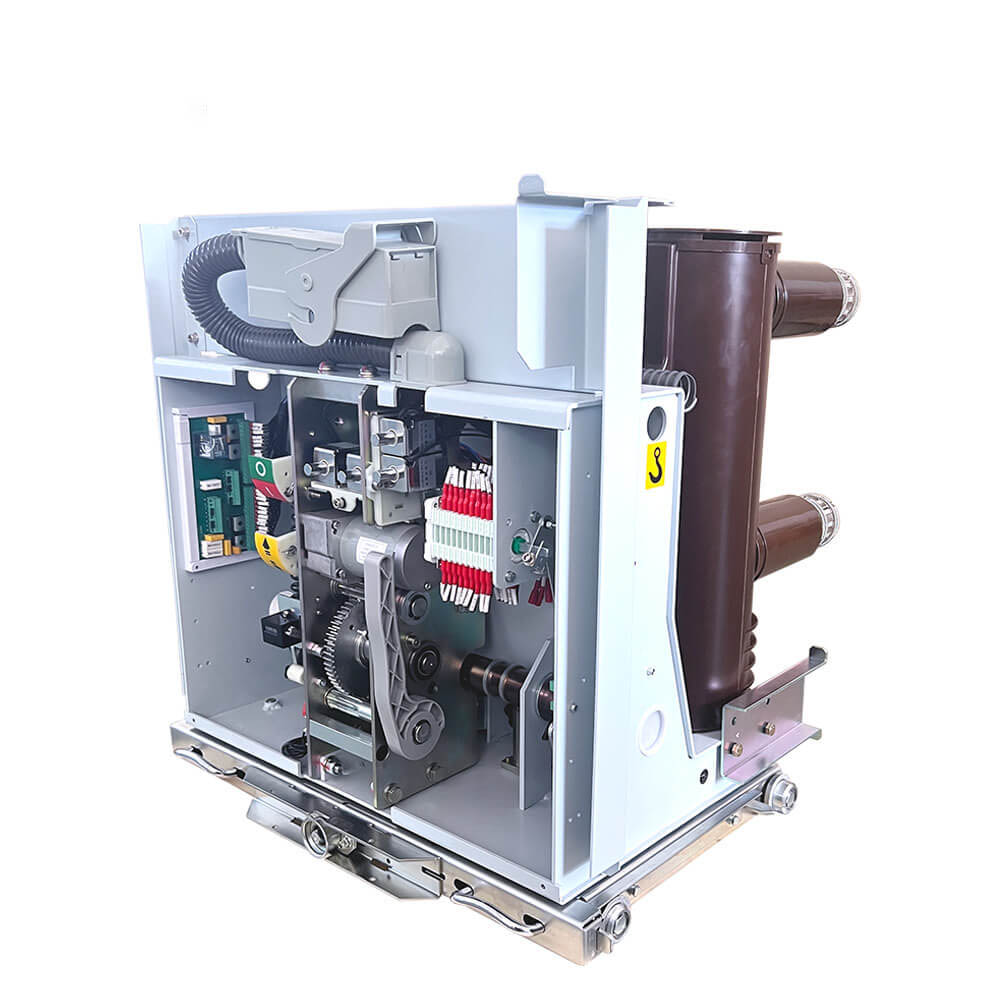

    Ο μηχανισμός VSG χρησιμοποιεί ένα CAM (στη μονάδα πυρήνα του μηχανισμού) για να οδηγήσει τον άξονα απευθείας (στη μονάδα ατράκτου πλαισίου) για να μειώσει τη σύνδεση μετάδοσης και να βελτιώσει την απόδοση μετάδοσης (χωρίς σύνδεση μεντεσέ). Μειώστε την εισροή ενέργειας του προϊόντος και αυξήστε τη διάρκεια ζωής του προϊόντος. Τοποθετήστε την κύρια μονάδα κυκλώματος, δηλαδή, ολοκληρώστε τη βασική διαμόρφωση του διακόπτη κυκλώματος κενού. Στη συνέχεια, εγκαταστήστε τη μονάδα αυτοκινήτου σασί, τον βραχίονα επαφής, την επαφή και το μονωτικό μανίκι για να ολοκληρώσετε τη διαμόρφωση του διακόπτη κυκλώματος με το χέρι.

Τεχνικά χαρακτηριστικά

1. Η πρώτη γενιά του Handcart τύπου Builtin στην Κίνα με ανεξάρτητα πνευματικά δικαιώματα. Διαθέτει μια ώριμη τεχνολογία και υψηλό λόγο απόδοσης/απόδοσης.

2. Τα βασικά μέρη υιοθετούν επιμετάλλωση νικελίου-φωσφόρου από κράμα με τέλεια αντίσταση φθοράς και αντοχή στη διάβρωση.

3. Τα βασικά μέρη κατασκευάζονται από εμάς για να διασφαλίσουμε ότι τα προϊόντα για την κάλυψη της απαίτησης σχεδιασμού του σχεδιασμού

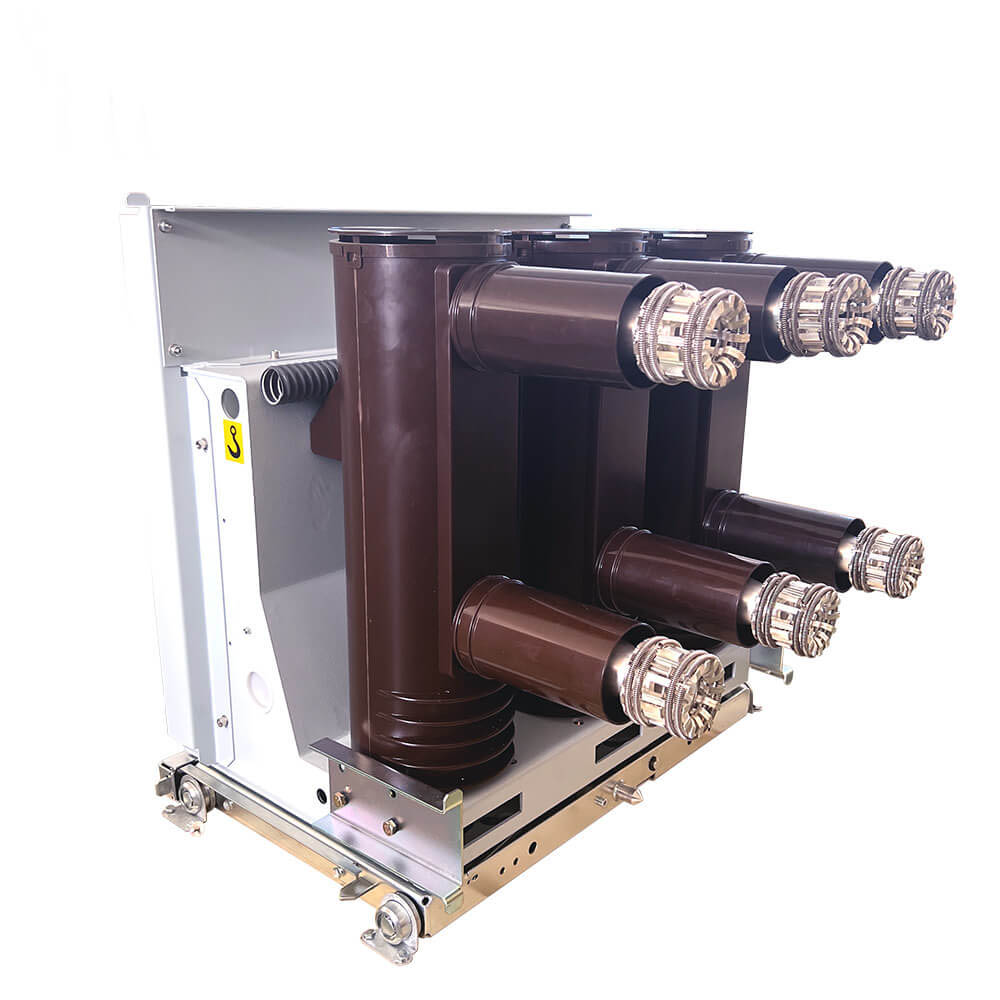

4. Το κύριο κύκλωμα του κυλινδρικού σύνθετου μόνωση διαθέτει μικρό όγκο, χωρίς συντήρηση και λίγες υπηρεσίες.

Βασικές τεχνικές παράμετροι:

· Βαθμολογικό επίπεδο μόνωσης: 75kv

· Βαθμολογημένη ώθηση αστραπής αντοχή στην τάση: 42kv

· Ονομαστικό ρεύμα: 630Α, 1250Α, 1600Α, 2000Α, 2500Α, 3150Α, 5000Α

· Βαθμολογημένο ρεύμα σπασίματος βραχυκυκλώματος: 25ka, 31.5ka, 40ka

· Ονομασμένο ρεύμα βραχυκυκλώματος (κορυφή): 63ka, 80ka, 100ka

· Βαθμολογημένη διάρκεια βραχυκυκλώματος: 4 δευτερόλεπτα

· Ονομαστική ακολουθία λειτουργίας: O-0.3S-CO-180S-CO ή O-180S-CO-180S-CO (40ka)

· Αξιολογείται μονής/back-to-back πυκνωτής τράπεζας Breaking Current: 630A/400A

· Αριθμός λειτουργιών σε ονομαστικό ρεύμα σπάσιμο βραχυκυκλώματος: 30 φορές

· Χρόνος κλεισίματος: 30-70ms

· Χρόνος ανοίγματος: 20-50ms

· Μηχανική ζωή: 30.000 επιχειρήσεις

· Τάση αποθήκευσης και λειτουργίας ονομαστικής ενέργειας: AC220/110V, DC220/100V

· Χάσμα επικοινωνίας: 11 ± 1mm

· Υπερβολική επαφή: 3,5 ± 0,5mm

· Μέση ταχύτητα κλεισίματος: 0,5-0,8m/s

· Μέση ταχύτητα ανοίγματος: 0.9-1.2m/s

· Επικοινωνήστε με το χρόνο αναπήδησης στο κλείσιμο: ≤2ms

· Χρόνος συγχρονισμού για τριφασική άνοιγμα και κλείσιμο: ≤2ms

· Αντίσταση κύριου κυκλώματος: ≤50μΩ (630Α), ≤45μΩ (1250Α), ≤35μΩ (1600-2000A), ≤25μΩ (2500Α και άνω)

Χαρακτηριστικά προϊόντος:

· Μεγάλη δυνατότητα εφαρμογής: Οι αρθρωτοί μηχανισμοί λειτουργίας VCB VSG-12 εσωτερικού χώρου υψηλής τάσης διακόπτη κενού είναι κατάλληλο για διάφορα περιβάλλοντα και είναι ιδιαίτερα κατάλληλα για εφαρμογές που απαιτούν συχνές λειτουργίες και υψηλή αξιοπιστία στα συστήματα ηλεκτρικής ενέργειας.

· Modular Design: Ο μηχανισμός λειτουργίας χρησιμοποιεί ένα αρθρωτό σχεδιασμό, παρέχοντας την ευκολία γρήγορης αντικατάστασης και συναρμολόγησης.

· Ασφάλεια και αξιοπιστία: Διαθέτει εξαιρετικές ηλεκτρικές επιδόσεις, προστασία αξιόπιστου και ελέγχου εξοπλισμού ισχύος.

· Μεγάλη μηχανική ζωή: Με υψηλή μηχανική ζωή, μπορεί να αντέξει τις εκτεταμένες περιόδους χρήσης.

Προηγμένος σχεδιασμός: Χαρακτηριστικά όπως το GAP Contact και το Overtravel Contact εξασφαλίζουν υψηλή απόδοση και αξιοπιστία.

Βασικές πληροφορίες.

Τεχνική παράμετρος

Σχέδιο διαστάσεων:

Λειτουργικό περιβάλλον:

· Θερμοκρασία περιβάλλοντος: Δεν υπερβαίνει τους +40 ° C, όχι μικρότερη από -15 ° C (δεν επιτρέπεται η αποθήκευση στους -30 ° C).

· Υψόμετρο: Δεν υπερβαίνει τα 1000μ.

· Σχετική υγρασία: Ο ημερήσιος μέσος όρος δεν υπερβαίνει το 95%, ο μηνιαίος μέσος όρος που δεν υπερβαίνει το 90%. Ημερήσια μέση πίεση ατμών κορεσμού δεν υπερβαίνει τα 22 × 10-3MPa, ο μηνιαίος μέσος όρος δεν υπερβαίνει τα 18 × 10-3MPa.

· Σεισμική ένταση: Δεν υπερβαίνει το επίπεδο 8.

· Τοποθεσίες εφαρμογής: κατάλληλοι για χρήση σε μέρη χωρίς πυρκαγιά, εκρήξεις, σοβαρή ρύπανση, χημική διάβρωση και σοβαρή δόνηση.

Οδηγία παραγγελίας

1. Ο πλήρης τύπος VCB, οι κύριες τεχνικές προδιαγραφές, η απόσταση και η ποσότητα φάσης

2. Τύπος και προδιαγραφή τάσης υπηρεσίας

3. Το όνομα και η ποσότητα των ανταλλακτικών

Συχνές ερωτήσεις

Ε1: Είστε κατασκευαστής ή έμπορος;

A1: Είμαστε ένας κορυφαίος επαγγελματίας κατασκευαστής.

Ε2: Πόσο καιρό είναι ο κύκλος παράδοσης;

A2: Εξαρτάται από τις απαιτήσεις και την ποσότητα του προϊόντος σας. Γενικά, απαιτούνται 5 έως 10 εργάσιμες ημέρες για παράδοση

Ε3: Ποια είναι η υπηρεσία μετά την πώληση;

A3: Μπορούμε να απαντήσουμε στις ερωτήσεις των χρηστών να επιλύσουν τα προβλήματά τους 24 ώρες την ημέρα και να παρέχουν άμεση τεχνική υποστήριξη για όλα τα προϊόντα μας.

Ε4: Πώς επιλύετε προβλήματα ποιότητας;

A4: Παρέχετε λεπτομερείς φωτογραφίες των προβλημάτων ποιότητας. Τα τμήματα τεχνικής και ποιοτικής επιθεώρησης θα τα αναλύσουν. Θα δώσουμε μια ικανοποιητική λύση εντός 2 ημερών.

Ε5: Αποδέχεστε προσαρμοσμένες υπηρεσίες;

A5: Παρέχουμε υπηρεσίες OEM/ODM και μπορούμε να εκτυπώσουμε το λογότυπό σας στα προϊόντα. Η επαγγελματική μας τεχνική ομάδα και η προσφορά μπορεί να παρέχει ικανοποιητικά έργα σύμφωνα με τα σχέδια και τις παραμέτρους σας.
