VS1-12 /ZN63-12 Αποσύνδεση εσωτερικού κυκλώματος κενού

VS1-12 /ZN63-12 Αποσύνδεση εσωτερικού κυκλώματος κενού

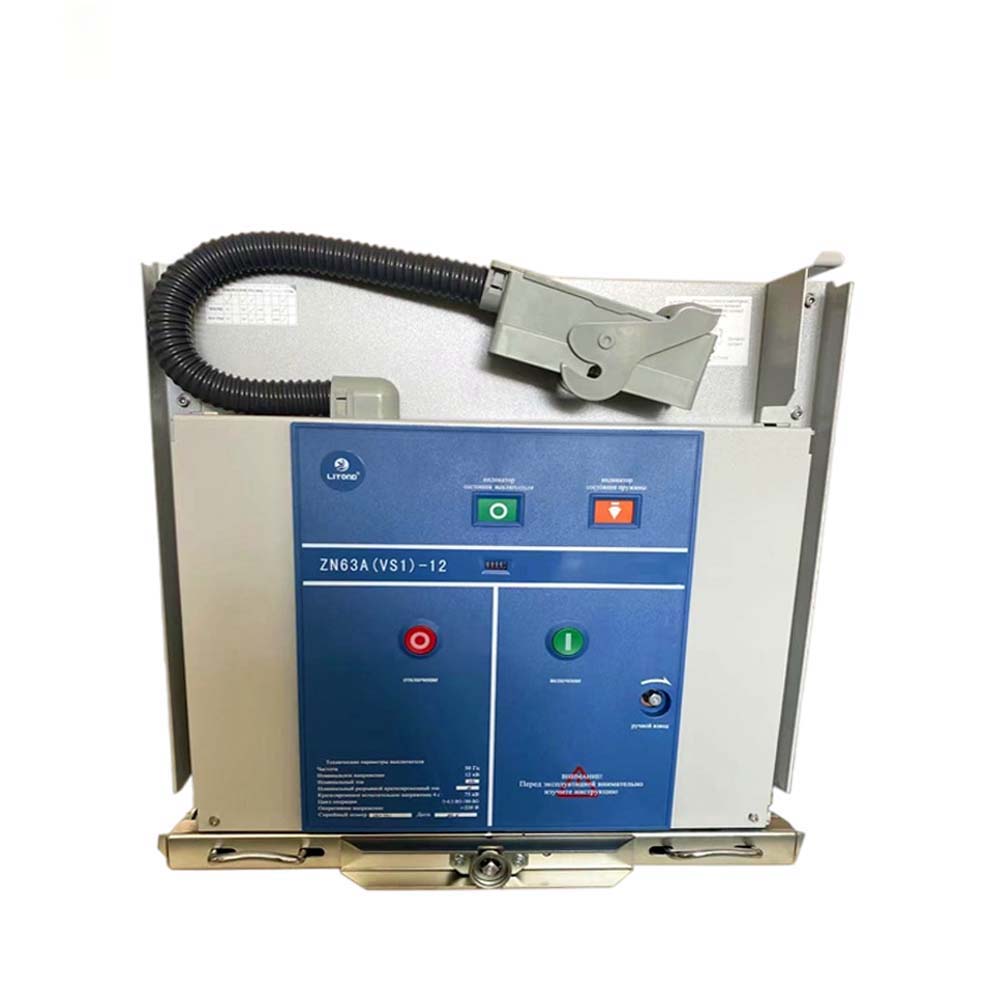

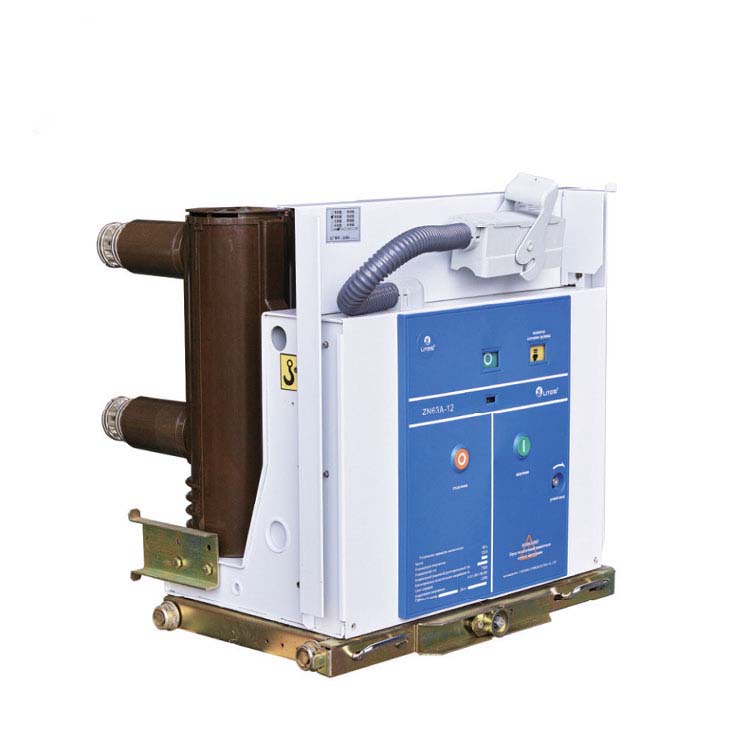

     VS1/ZN63-12 Εσωτερική διακόπτη κενού υψηλής τάσης ισχύει για το σύστημα ισχύος της ονομαστικής τάσης 12KV ως προστατευτική και μονάδα ελέγχου για εξοπλισμό ηλεκτρικής ενέργειας και βιομηχανικό εξοπλισμό ενέργειας. Μπορεί να εξοπλίσει με Kyn28 (GZS1), XGN, GG-1A και άλλους τύπους πλαισίων διανομής. Σχετικά προϊόντα: Απομονωμένο χειρόγραφο, χειροτεχνία και χειροτεχνία μετασχηματιστή τάσης.

1. Εγκατάσταση Τύπος: Τύπος απόσυρσης, σταθερός τύπος, πλευρικός τύπος.

2. Λειτουργικός μηχανισμός: μηχανισμός λειτουργίας ελατηρίου, μόνιμος μηχανισμός μαγνητικής λειτουργίας.

3. Τύπος πόλων: συναρμολογημένος πόλος, ενσωματωμένος πόλος.

4. Εφαρμογή: Switchgear Kyn28-12, XGN-12.

5. Δευτερεύον βύσμα: 58pins, 64pins.

Χαρακτηριστικά

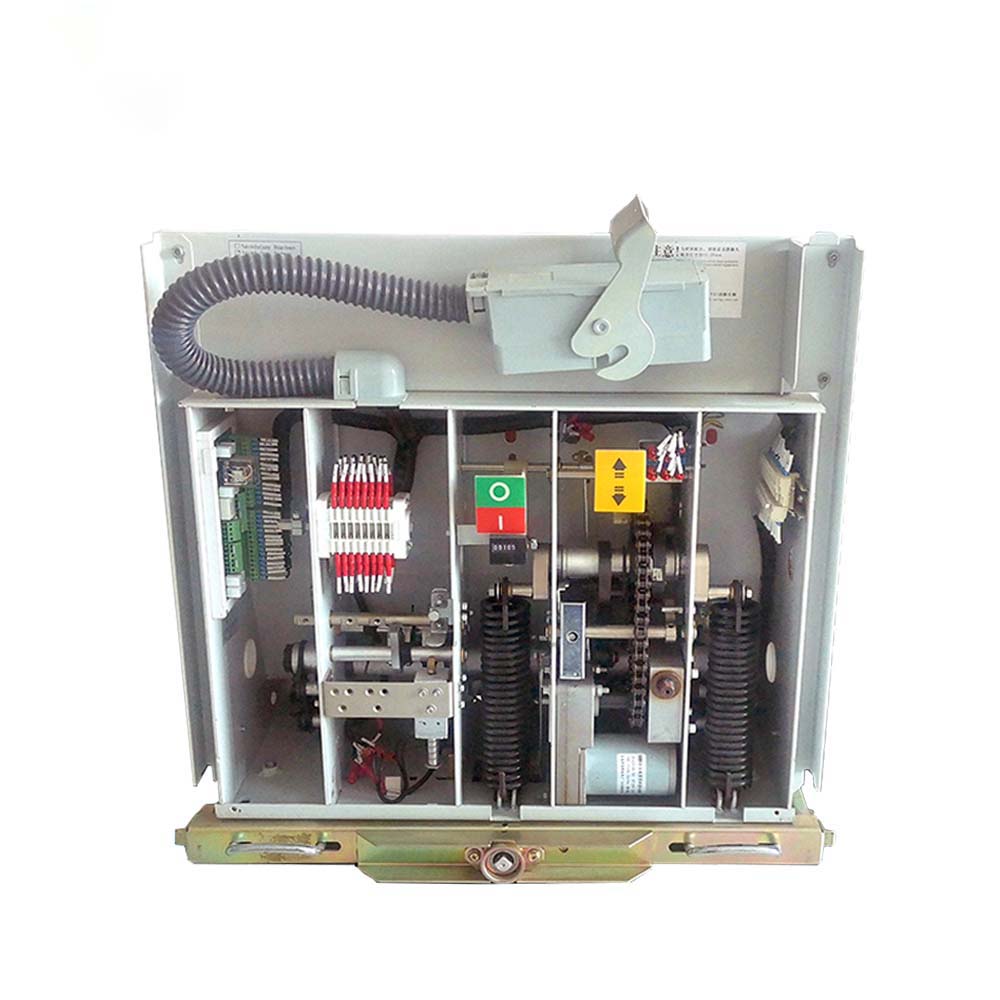

1. Ο θάλαμος σβέσης τόξου και ο μηχανισμός λειτουργίας του διακόπτη του κυκλώματος είναι διατεταγμένοι σε διαμόρφωση μπροστά-πλάτης και συνδέονται στο σύνολό του μέσω ενός μηχανισμού μετάδοσης.

2. Ο κύλινδρος μονωτικού κυλίνδρου σχηματίζεται χρησιμοποιώντας τη νέα διαδικασία APG (αυτόματη πίεση πίεσης).

3. Οι φούστες και οι ενισχυτικές πλευρές προστίθενται στον μονωτικό κύλινδρο, ο οποίος ενισχύει το επίπεδο μόνωσης και την ικανότητα να αντέχει δυναμικά ρεύματα.

4. Το θάλαμο κατάσβεσης τόξου κενού είναι εγκατεστημένος μέσα στον μονωτικό κύλινδρο, αποτρέποντας αποτελεσματικά τη βλάβη και τη μόλυνση της επιφάνειας που προκαλείται από ξένα αντικείμενα, μειώνοντας παράλληλα το συνολικό μέγεθος του διακόπτη του κυκλώματος.

5. Ο μηχανισμός λειτουργίας υιοθετεί ένα σχεδιασμό ενέργειας από την άνοιξη, παρέχοντας τόσο ηλεκτρικές όσο και χειροκίνητες λειτουργίες αποθήκευσης ενέργειας.

6. Μια προηγμένη και ορθολογική συσκευή buffer εξασφαλίζει ότι δεν υπάρχει ανάκαμψη κατά τη διάρκεια της αποσύνδεσης, μειώνοντας την επίδραση και τη δόνηση αποσύνδεσης.

7. Δεν απαιτείται προσαρμογή και έχει ελάχιστη λειτουργία συντήρησης ή χωρίς συντήρηση.

8. Η μηχανική διάρκεια ζωής μπορεί να φτάσει μέχρι και 20.000 λειτουργίες

 Πρότυπα προϊόντων

1. IEC62271-100 SwitchGear και ControlGear Μέρος 100: AC Circuit-Breakers

2. GB1984 Circuit-Breakers υψηλής τάσης

3. GB/T11022 Κοινές προδιαγραφές για πρότυπα διακόπτη και ελέγχου υψηλής τάσης

4. JB/T 3855 HIGHTAGE AC Circuit-Breakers

5. DL/T402 Προδιαγραφή των διακοπτών AC υψηλής τάσης

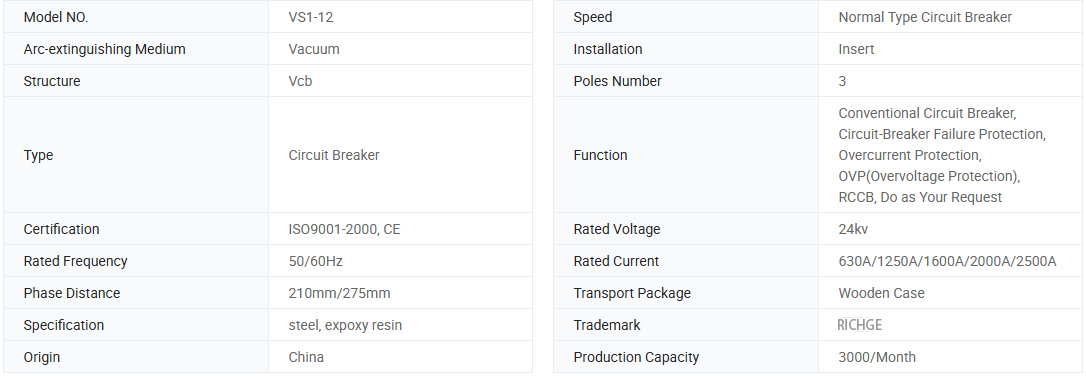

Βασικές πληροφορίες.

Συνέπειες μοντέλου

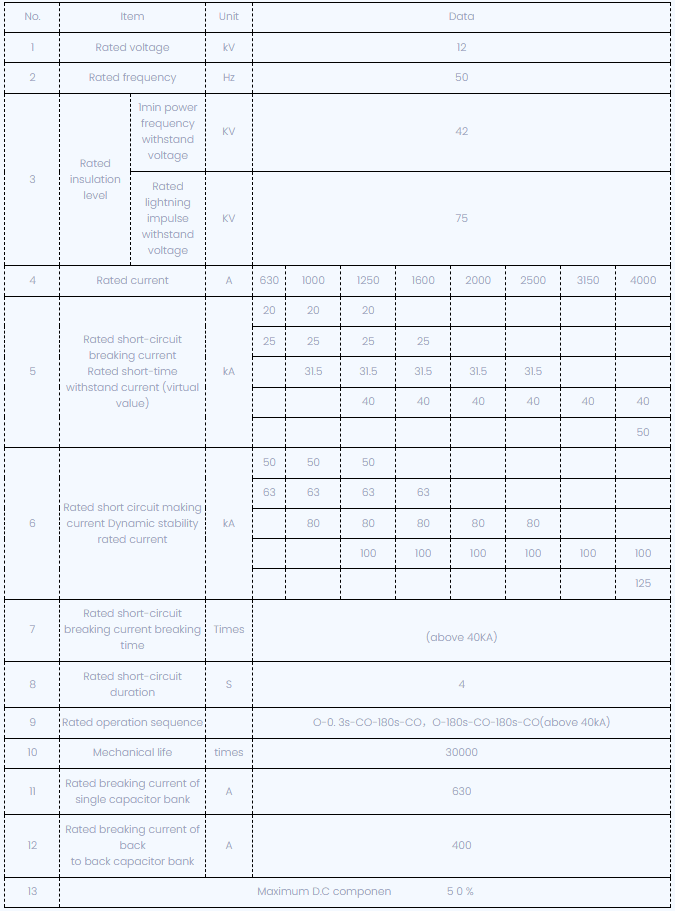

Τεχνικές παραμέτρους

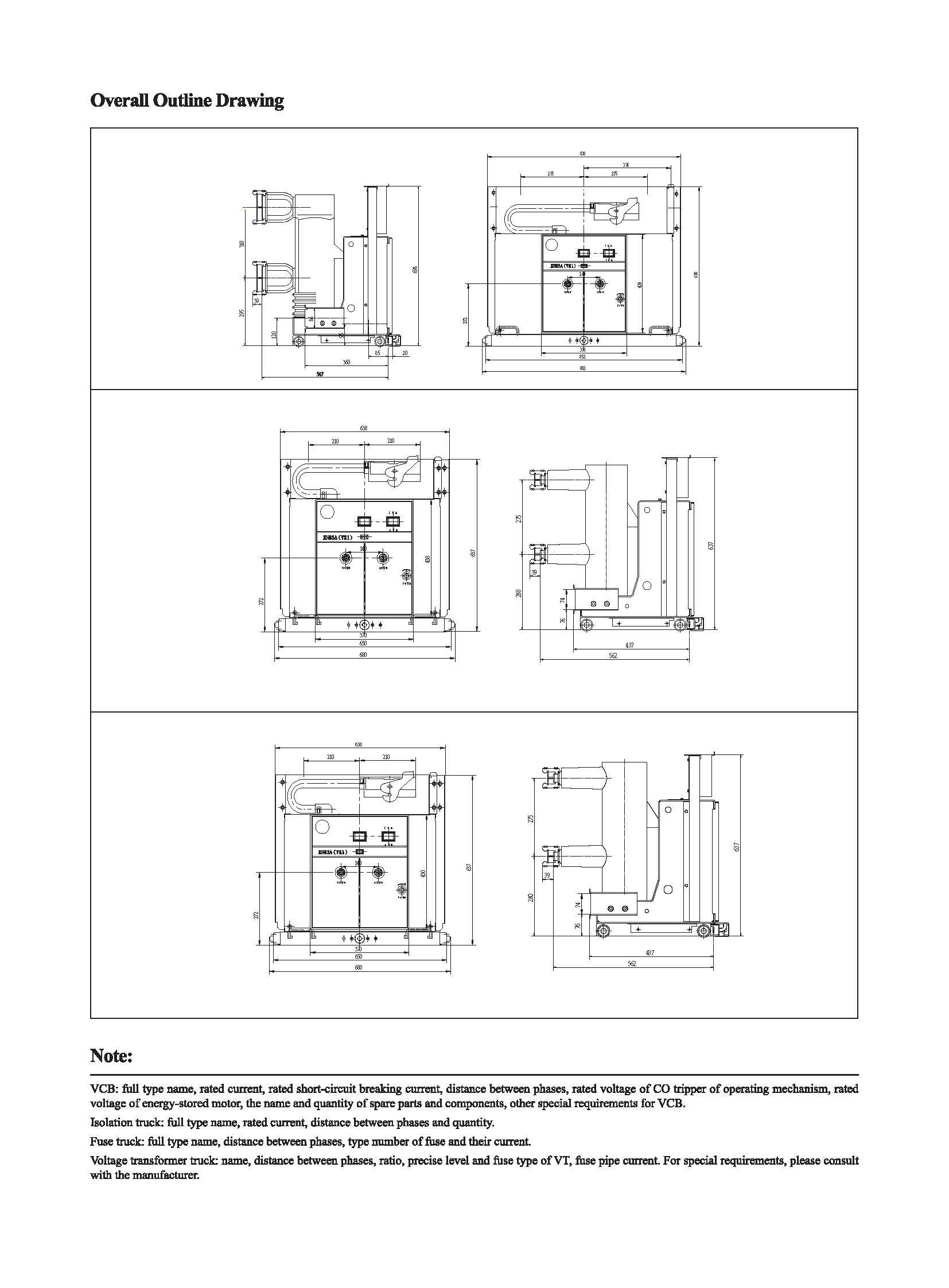

Τεχνικά σχέδια

Όροι λειτουργίας

1. Η θερμοκρασία περιβάλλοντος δεν είναι υψηλότερη από +40 ° C και δεν είναι χαμηλότερη από τους -15 ° C (επιτρέπονται η αποθήκευση και η μεταφορά στους -30 ° C).

2. Το υψόμετρο δεν είναι υψηλότερο από 1000 μέτρα.

3. Σχετική θερμοκρασία: Ο ημερήσιος μέσος όρος δεν υπερβαίνει το 95%και ο μηνιαίος μέσος όρος της τιμής δεν υπερβαίνει το 90%, η ημερήσια μέση τιμή της πίεσης κορεσμένων ατμών δεν είναι μεγαλύτερη από 2,2 × 10-'MPA και η μηνιαία μέση τιμή δεν είναι μεγαλύτερη από 1,8 × 10MPa.

4. Η σεισμική ένταση δεν υπερβαίνει τους 8 βαθμούς.

5. Δεν υπάρχει πυρκαγιά, κίνδυνος έκρηξης, σοβαρή ρύπανση, χώροι που υπόκεινται σε χημική διάβρωση και σοβαρή δόνηση.

Συχνές ερωτήσεις

Ε: Θα μπορούσα να έχω τιμές των προϊόντων σας;

Α: Καλώς ήλθατε. Μη διστάσετε να μας στείλετε την ερώτηση εδώ. Θα σας απαντήσουμε εντός 24 ωρών.

Ε: Μπορώ να λάβω ένα δείγμα πριν από τη μαζική παραγγελία;

Α: Ναι, καλωσορίζουμε την εντολή δειγματοληψίας για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

Ε: Μπορούμε να εκτυπώσουμε το λογότυπο/ το όνομα της εταιρείας μας στα προϊόντα;

Α: Ναι, βέβαια, δεχόμαστε το OEM, τότε πρέπει να μας δώσετε εξουσιοδότηση μάρκας σε εμάς

Ε: Αποδέχεστε την προσαρμογή του προϊόντος;

Α: Ναι, φυσικά, παρακαλούμε να παράσχετε συγκεκριμένα σχέδια ή παραμέτρους, θα σας παραθέσουμε μετά την αξιολόγηση

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: Ο χρόνος παράδοσης εξαρτάται από τις ποσότητες που παραγγέλλονται, γενικά εντός 7-20 ημερών από τη λήψη της πληρωμής.

Ε: Ποιοι είναι οι εμπορικοί σας όροι;

Α: Δεχόμαστε EXW, FOB, CIF, FCA, κ.λπ.

Ε: Ποια είναι η μέθοδος πληρωμής σας;

Α: Δεχόμαστε T/T, Western Union, PayPal, αμετάκλητο L/C στο θέαμα, κλπ.

Ε: Επιθεωρείτε τα τελικά προϊόντα;

Α: Ναι, κάθε βήμα παραγωγής και τελικών προϊόντων θα πραγματοποιηθεί επιθεώρηση από το τμήμα QC πριν από τη ναυτιλία. Και θα παρέχουμε εκθέσεις επιθεώρησης αγαθών για την αναφορά σας πριν από την αποστολή

Ε: Πώς να λύσετε τα προβλήματα ποιότητας μετά τις πωλήσεις;

Α: Τραβήξτε φωτογραφίες των προβλημάτων ποιότητας και στείλτε μας για τον έλεγχο και την επιβεβαίωσή μας, θα κάνουμε μια ικανοποιημένη λύση για εσάς εντός 3 ημερών.
