Μάρκα:SOLH της Richge Technology

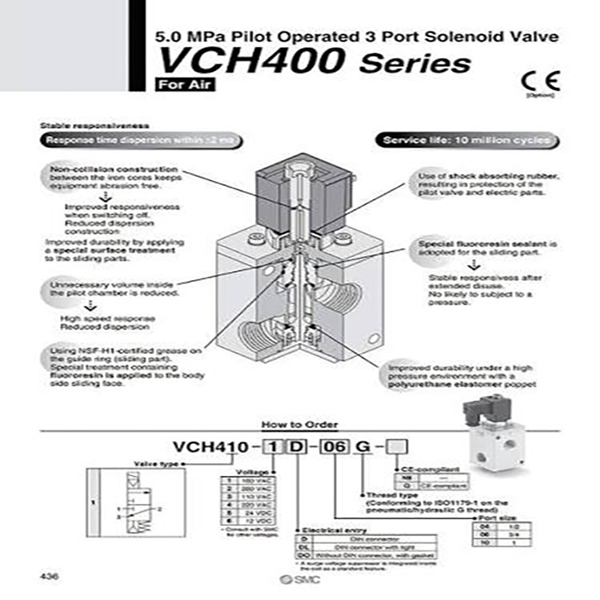

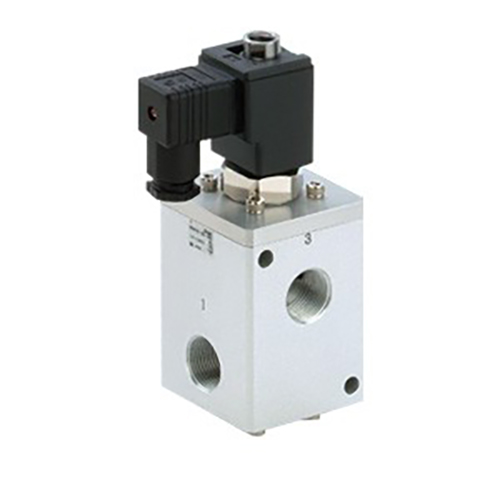

Αναπτύχθηκε και κατασκευάστηκε από τη SOLH υπό την τεχνολογία Richge, η σειρά VCH400 (κοινώς αναφέρεται ως VCH410) είναι μια ηλεκτρομαγνητική βαλβίδα 3 θυρών με πώμα που λειτουργεί με πιλότο. Ειδικά σχεδιασμένο για αγωγούς πεπιεσμένου αέρα μέσης και υψηλής πίεσης και αδρανούς αερίου, διαθέτει μέγιστη ονομαστική πίεση εργασίας έως 5,0 MPa, εξαιρετική χωρητικότητα ροής και σταθερή απόδοση μεταγωγής υψηλής πίεσης, χρησιμεύοντας ως βασικό στοιχείο ελέγχου για βιομηχανικό εξοπλισμό φόρτισης, εξαερισμού και εναλλαγής πίεσης υψηλής πίεσης.
|
Τοem |
Λεπτομέρειες προδιαγραφών |
| Δομή βαλβίδας |
3 θυρών, πιλοτικής λειτουργίας τύπου poppet, ελαστομερές σφράγισμα πολυουρεθάνης |
| Εφαρμοστέο μέσο |
Πεπιεσμένος αέρας, αδρανές αέριο (Μη συμβατό με διαβρωτικό αέριο) |
| Εύρος πίεσης λειτουργίας |
0,5–5,0 MPa; Μέγιστη πίεση απόδειξης: 5,0 MPa |
| Απόδοση ροής |
Θύρα G1/2: Πραγματική περιοχή τομής 100–110 mm², Cv 5,3–5,8G3/4 & G1 θύρα: Πραγματική περιοχή τομής 110–120 mm², Cv 5,8–6,3 |
| Standard Thread Port |
G1/2, G3/4, G1 (ISO 1179-1 τυπικό παράλληλο νήμα G) |
| Απόδοση απόκρισης |
Απόκλιση απόκρισης ≤ ±2 ms; Εναλλαγή πηνίου DC σε αρκετά ms. Καθυστέρηση αποκοπής πηνίου AC 20–30 ms |
| Θερμοκρασία λειτουργίας περιβάλλοντος |
5 ~ 80 ℃ |
| Βαθμός προστασίας |
Αδιάβροχη κατασκευή, ισοδύναμη με IP65 |
| Ονομαστική διάρκεια ζωής |
Έως 10 εκατομμύρια κύκλοι μεταγωγής |
| Αντοχή σε κραδασμούς και κραδασμούς |
Αντοχή σε κραδασμούς: 300 m/s²; Αντοχή κραδασμών: 100 m/s² |
Κωδικός μοντέλου Παράδειγμα:VCH410-06-5D
--VCH410: Κωδικός βάσης σειράς
--06: Κωδικός μεγέθους θύρας (G3/4)
--5D: Τροφοδοτικό DC24V + ηλεκτρική υποδοχή DIN Οι κωδικοί επιθήματος καλύπτουν το μέγεθος θύρας, την τάση πηνίου και τους τύπους ακροδεκτών καλωδίωσης για πλήρη διαφοροποίηση διαμόρφωσης.
Λειτουργική Ταξινόμηση
--VCH410 (Κανονικά κλειστό NC): Η θύρα εξόδου εξαερίζεται αυτόματα όταν απενεργοποιείται, ιδανική για έλεγχο on-off της κύριας παροχής αέρα.
--Μπορεί να χρησιμοποιηθεί ως βαλβίδες επιλογής και έλεγχος βρόχου φόρτισης και εξαερισμού. Η αντίθλιψη και το εύρος πίεσης μεταγωγής πρέπει να επιβεβαιωθούν πριν από το σχεδιασμό των σωληνώσεων.
--Δώστε προτεραιότητα στην επιβεβαίωση των βασικών παραμέτρων: πίεση λειτουργίας, μέγεθος σπειρώματος θύρας, λειτουργία NC/NO, τάση πηνίου και διεπαφή ηλεκτρικής καλωδίωσης.
--Για συνθήκες εργασίας μεταγωγής υψηλής πίεσης ή διπλής μετατροπής υψηλής/χαμηλής πίεσης, ταιριάζει με τους ρυθμιστές υψηλής πίεσης της σειράς SOLH VCHR για τη σταθεροποίηση της πίεσης του ενδιάμεσου κυκλώματος.
--Απαιτείται παροχή καθαρού ξηρού αέρα με ακρίβεια φιλτραρίσματος ≤5 μm. Η ομίχλη λαδιού και οι ακαθαρσίες σωματιδίων θα επιταχύνουν τη φθορά της στεγανοποίησης και θα μειώσουν δραστικά τη διάρκεια ζωής.
--Απαγορευμένος προσανατολισμός τοποθέτησης: Το πηνίο δεν πρέπει ποτέ να κοιτάζει προς τα κάτω, για να αποφευχθεί η είσοδος σκόνης, νερού και ξένων σωματιδίων στο συγκρότημα οπλισμού και πρόκληση εμπλοκής.
-- Τυπική ροπή σύσφιξης νήματος:
*Θύρες σπειρώματος G1/2, G3/4: 28–30 N·m
*Θύρα σπειρώματος G1: 36–38 N·m
--Ελέγχετε περιοδικά την απόδοση στεγανοποίησης και τη στεγανότητα της ηλεκτρικής καλωδίωσης.
--Ενεργοποιήστε τον πλήρη κύκλο μεταγωγής μία φορά κάθε 30 ημέρες για να αποτρέψετε την πρόσφυση και το μπλοκάρισμα του πηνίου που προκαλείται από μακροχρόνια στατική κατάσταση.
Η ηλεκτρομαγνητική βαλβίδα 3 θυρών πιλοτικής υψηλής πίεσης SOLH VCH410 υποστηρίζει πίεση εργασίας έως και 5,0 MPa, εξοπλισμένη με ελαστική στεγανοποίηση πολυουρεθάνης, μεγάλες θύρες τυπικής ροής G και διάρκεια ζωής 10 εκατομμυρίων κύκλων, η αξιόπιστη αποκλειστική βαλβίδα μεταγωγής για μεσαία και υψηλή πίεση αέρα και βιομηχανικά κυκλώματα ελέγχου αδρανούς αερίου.
