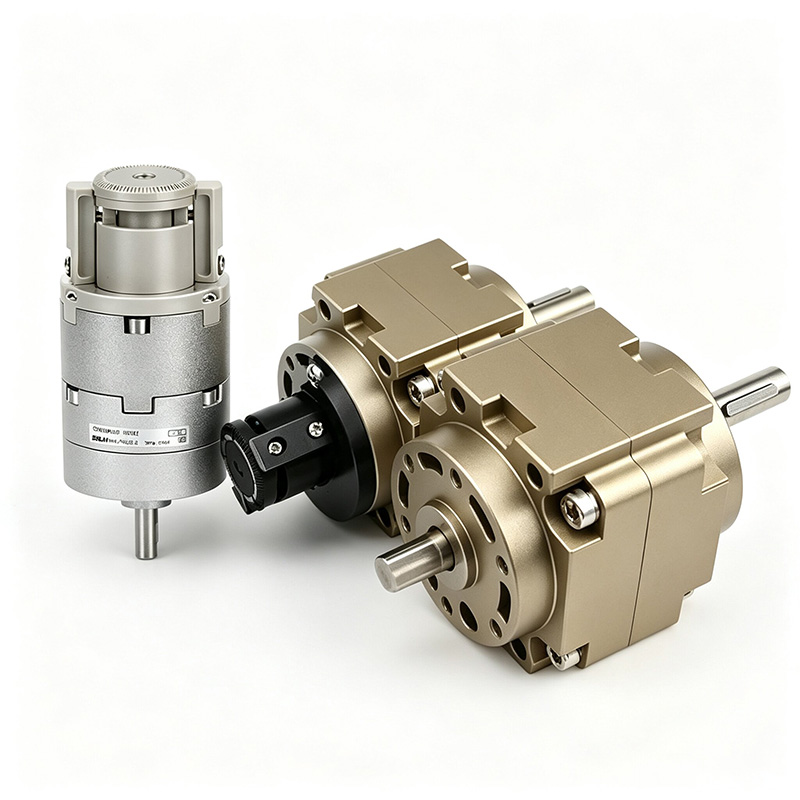

Περιστροφικός ενεργοποιητής τύπου πτερυγίων σειράς CRB1 / CRB2

Περιστροφικός ενεργοποιητής τύπου πτερυγίου σειράς CRB1 / CRB2 (ανταλλάξιμος SOLH)

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος & Βασική διαφορά σειράς

     Τα SOLH CRB1 και CRB2 είναι περιστροφικοί κύλινδροι τύπου πτερυγίου που κινούνται από μονή/διπλά πτερύγια. Χωρίς διάκενο πλέγματος γραναζιών, διαθέτουν εξαιρετικά συμπαγές σώμα, χαμηλή περιστροφική αδράνεια και εξαιρετικά γρήγορη απόκριση.

     -- CRB2 (Small Series): Διάτρηση 10~40mm για ελαφρύ φορτίο & στενό χώρο, συμπαγής ελαφρύς σχεδιασμός

     -- CRB1 (Large Series): Διάτρηση 50~100mm για βαρύ φορτίο & υψηλή ροπή, πλήρης στήριξη ρουλεμάν με ανώτερη αντοχή στην κρούση

     Μέγιστη γωνία αιώρησης ενός πτερυγίου έως 270°/280°, μέγιστο διπλό πτερύγιο 90°/100°. Χρησιμοποιείται ευρέως για γρήγορη περιστροφική ανατροπή, ευρετηρίαση και σταθμούς αυτοματισμού θέσης.

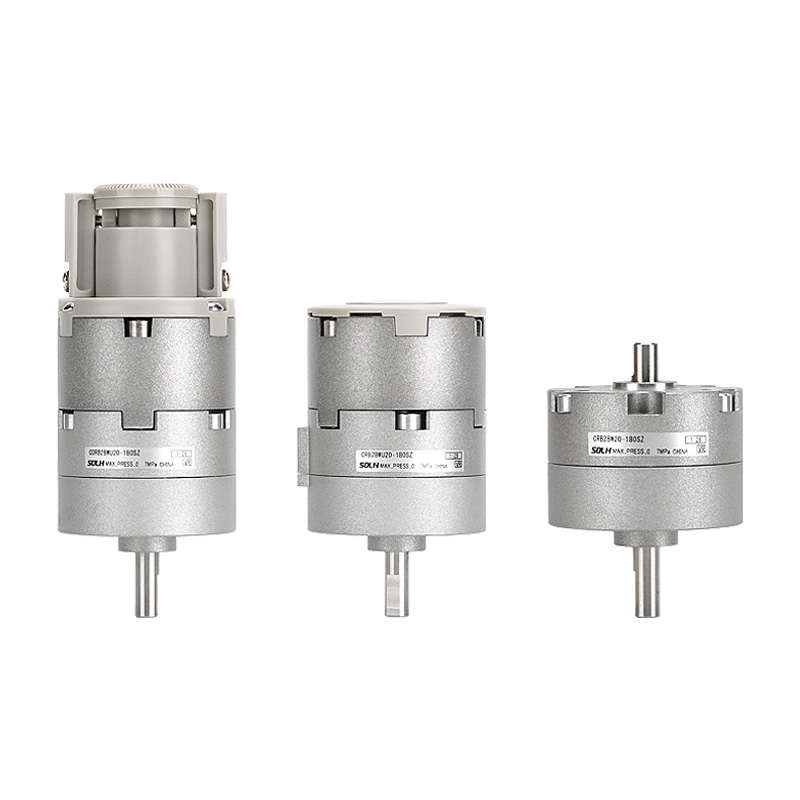

  1. CRB2 Small Standard Series

     -- Μεγέθη οπών: 10, 15, 20, 30, 40 mm

     -- Επιλογές πτερυγίων: S μονό πτερύγιο / D διπλό πτερύγιο

     -- Γωνία ταλάντευσης: Μονό πτερύγιο 90°/180°/270°; Διπλό πτερύγιο 90°/100°

     -- Βασικά πλεονεκτήματα: Εξαιρετικά συμπαγές, ελαφρύ, χαμηλή πίεση εκκίνησης, πλευρική/αξονική διπλή θύρα, προαιρετικός ρυθμιστής γωνίας & μαγνητικός διακόπτης

     -- Εφαρμογές: Περιστροφή ελαφρού φορτίου υψηλής ταχύτητας, εξοπλισμός περιορισμένου χώρου, ηλεκτρονικά 3C, συσκευασία, μικροσκοπικός αυτοματισμός

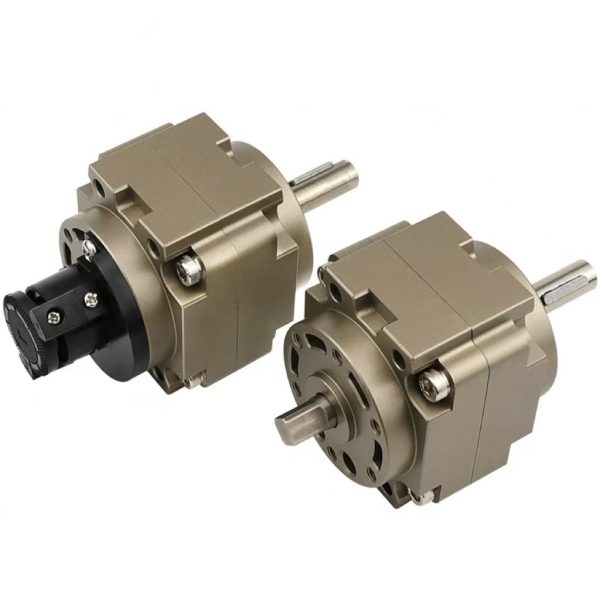

  2. CRB1 Large Heavy-Duty Series

     -- Μεγέθη οπών: 50, 63, 80, 100 mm

     -- Επιλογές πτερυγίων: S μονό πτερύγιο / D διπλό πτερύγιο

     -- Γωνία ταλάντευσης: Μονό πτερύγιο 90°/180°/270°/280°; Διπλό πτερύγιο 90°/100°

     -- Βασικά πλεονεκτήματα: Υψηλή ροπή εξόδου, ρουλεμάν μεγάλου φορτίου, πλήρης υποστήριξη ρουλεμάν, ανθεκτικό στους κραδασμούς, μεγάλη διάρκεια ζωής

     -- Εφαρμογές: Ανατροπή βαρέος τεμαχίου εργασίας, ευρετηρίαση μεγάλης κλίμακας, βαριά περιστροφικά εξαρτήματα, γραμμές συναρμολόγησης βαριάς βιομηχανίας

Τεχνικές προδιαγραφές Universal Core

  1. Γενικές Τυπικές Παράμετροι

  2. Θεωρητική ροπή εξόδου @ 0,5 MPa (Δείκτης επιλογής πυρήνα)

   2.1 Πίνακας ροπής CRB2

   2.2 Πίνακας ροπής CRB1

 3 Επιτρεπόμενη αναφορά ακτινικού & αξονικού φορτίου

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Εσωτερική Δομή & Αρχή εργασίας πτερυγίων

  1. Κύρια εξαρτήματα: Σώμα κυλίνδρου, μονό/διπλό περιστροφικό πτερύγιο, άξονας εξόδου, συγκρότημα στεγανοποίησης, ακραίο ελαστικό buffer, μπουλόνια ρύθμισης γωνίας

  2. Λογική εργασίας: Ο πεπιεσμένος αέρας εισέρχεται σε έναν θάλαμο για να ωθήσει το πτερύγιο να περιστραφεί γύρω από τον κεντρικό άξονα ενώ ο αντίθετος θάλαμος εξάτμιση.

     -- Διπλό πτερύγιο: Διπλασιάστηκε η ροπή, περιορισμένη γωνία ταλάντευσης ≤100°

     -- Μονό πτερύγιο: Ευρύτερο εύρος αιώρησης έως 270°

  3. Μοναδικά βασικά πλεονεκτήματα

     -- Χωρίς δομή γραναζιού & rack, μηδενική οπισθοδρόμηση, ομαλή αθόρυβη περιστροφή χωρίς κραδασμούς

     -- Εξαιρετικά συμπαγές περίγραμμα, χαμηλή περιστροφική αδράνεια, εξαιρετικά γρήγορη απόκριση (90° περιστροφή < 0,1 δευτ.)

    -- Προαιρετικός κοίλος άξονας, κατάλληλος για εσωτερική δρομολόγηση σωλήνων και καλωδίωσης

     -- Μπουλόνια λεπτής ρύθμισης διπλού άκρου για όριο διαδρομής. μονό πτερύγιο ρυθμιζόμενο 0~270°, διπλό πτερύγιο 0~90°

Πλήρεις κανόνες κωδικοποίησης μοντέλου

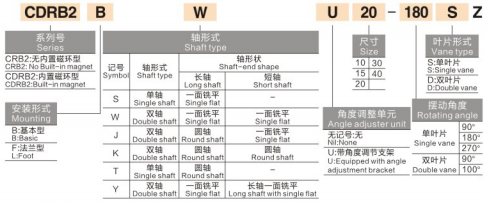

  1. Παράδειγμα μοντέλου CRB2: CRB2BW20-180SZ

     -- CRB2 = Μικρή σειρά περιστροφικών ενεργοποιητών πτερυγίων

     -- B = Βασική βάση φλάντζας. L = Βάση στήριξης ποδιού

     -- W = Διπλός εκτεταμένος άξονας. blank = Μονός άξονας

     -- 20 = Μέγεθος οπής (10/15/20/30/40)

     -- 180 = Γωνία περιστροφής (90/180/270)

     -- S = Μονό πτερύγιο. D = Διπλό πτερύγιο

     -- Z = Εξοπλισμένο με μονάδα ρύθμισης γωνίας. κενό = στάνταρ χωρίς ρυθμιστή

          Πρόθεμα CDRB2 = Ενσωματωμένος μαγνητικός δακτύλιος για εγκατάσταση μαγνητικού διακόπτη

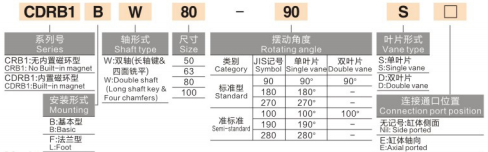

  2. Παράδειγμα μοντέλου CRB1: CRB1BW50-90D

     -- CRB1 = Μεγάλη περιστροφική σειρά πτερυγίων βαρέως τύπου

     -- B = Βασική βάση. W = Διπλός άξονας

     -- 50 = Μέγεθος οπής (50/63/80/100)

     -- 90 = Γωνία περιστροφής (90/180/270/280)

     -- D = Διπλό πτερύγιο; S = Μονό πτερύγιο

        Πρόθεμα CDRB1 = Ενσωματωμένο μοντέλο με μαγνητικό δακτύλιο

Οδηγός επιλογής βήμα προς βήμα και βιομηχανικές εφαρμογές

  1. Κανόνες Προτεραιότητας Επιλογής

     -- Ροπή και διαίρεση διαστάσεων: Ελαφρύ φορτίο στενός χώρος → CRB2 (10~40); Περιστροφή υψηλής ροπής → CRB1 (50~100)

     -- Απαίτηση γωνίας ταλάντευσης: Περιστροφή πάνω από 90° → Μονό πτερύγιο S; Μέγιστη ροπή εντός 90° → Διπλό πτερύγιο D

     -- Αντιστάθμιση ακριβείας και ταχύτητας: Μηδενική οπισθοδρόμηση τύπου πτερυγίου, επαναλαμβανόμενη θέση ±0,1°, ιδανική για ελαφριές υψηλές ταχύτητες. Το βαρύ φορτίο ρουλεμάν υψηλής ακρίβειας προτιμά το περιστροφικό τραπέζι με γρανάζι MSQ

     -- Επιλογές λειτουργίας: Απαιτείται όριο λεπτής γωνίας – επιλέξτε το επίθημα Z μονάδα προσαρμογής γωνίας. Απαιτείται ανάδραση θέσης PLC – επιλέξτε μαγνητικό ολοκληρωμένο μοντέλο CDRB

  2. Τυπικά σενάρια εφαρμογής

     -- Γραμμές ελαφριάς χρήσης: Ανατροπή ηλεκτρονικών εξαρτημάτων, περιστροφή ετικέτας, σφίξιμο του καπακιού της φιάλης, μικροσκοπική ταξινόμηση υλικών

     -- Σταθμοί βαρέως τύπου: Μεγάλο τεμάχιο εργασίας 90°/180° κύκλος εργασιών, ευρετηρίαση γραμμής συναρμολόγησης, βαριά περιστροφικά εξαρτήματα σύσφιξης

     -- Γενικές βιομηχανίες: Συσκευασία, εκτύπωση, επεξεργασία τροφίμων πλήρεις αυτόματοι περιστροφικοί σταθμοί εντοπισμού θέσης

Σύγκριση απόδοσης: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Μία πρόταση

     Περίληψη SOLH CRB2 μικροί περιστροφικοί ενεργοποιητές τύπου πτερυγίου τύπου πτερυγίου βαρέως τύπου SOLH υιοθετούν κίνηση μονής/διπλού πτερυγίου μηδενικής οπισθοδρόμησης με προαιρετικό ρυθμιστή γωνίας και μαγνητικό διακόπτη παραλλαγής CDRB, με γρήγορη περιστροφή χαμηλής αδράνειας από 0,05~24N·m περιστροφική ροπή και περιστρεφόμενη ροπή υψηλής περιστροφής, τέλεια για περιστροφή ηλεκτρονικών, συσκευασιών και βαρέων γραμμών αυτοματισμού συναρμολόγησης.
