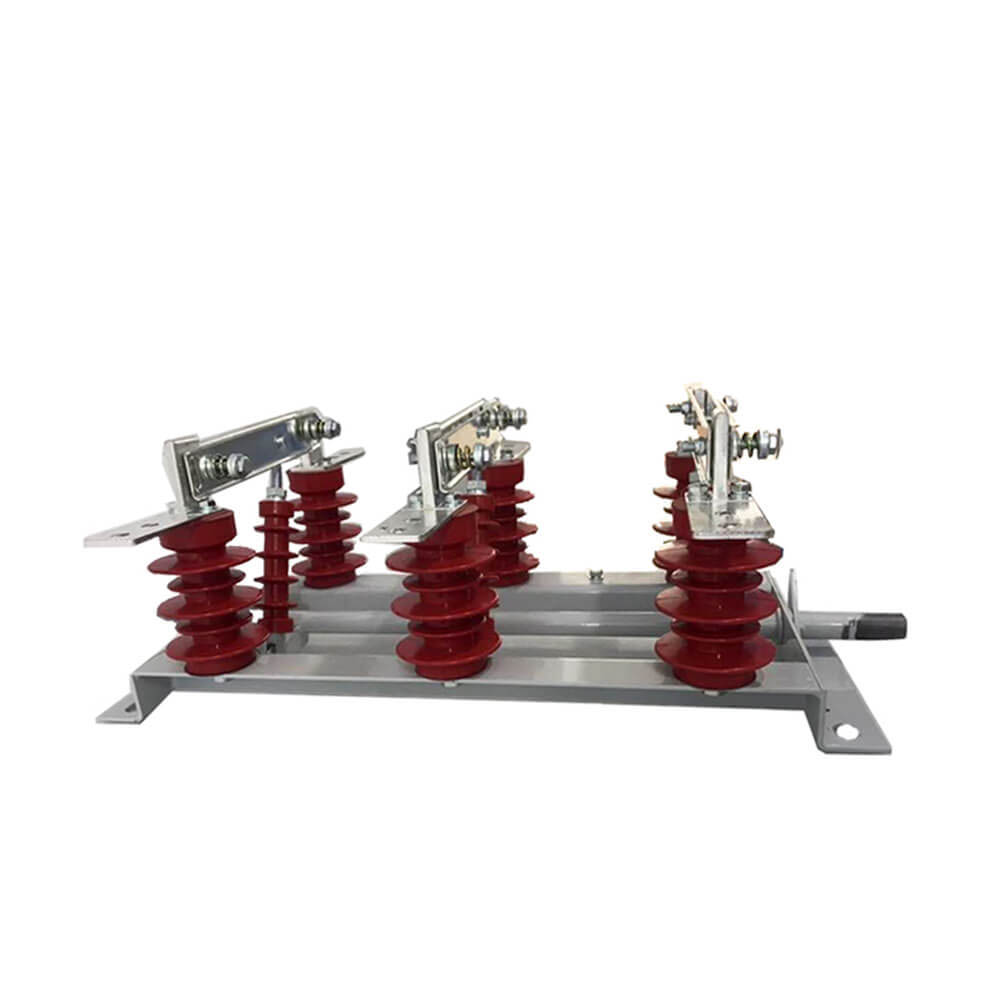

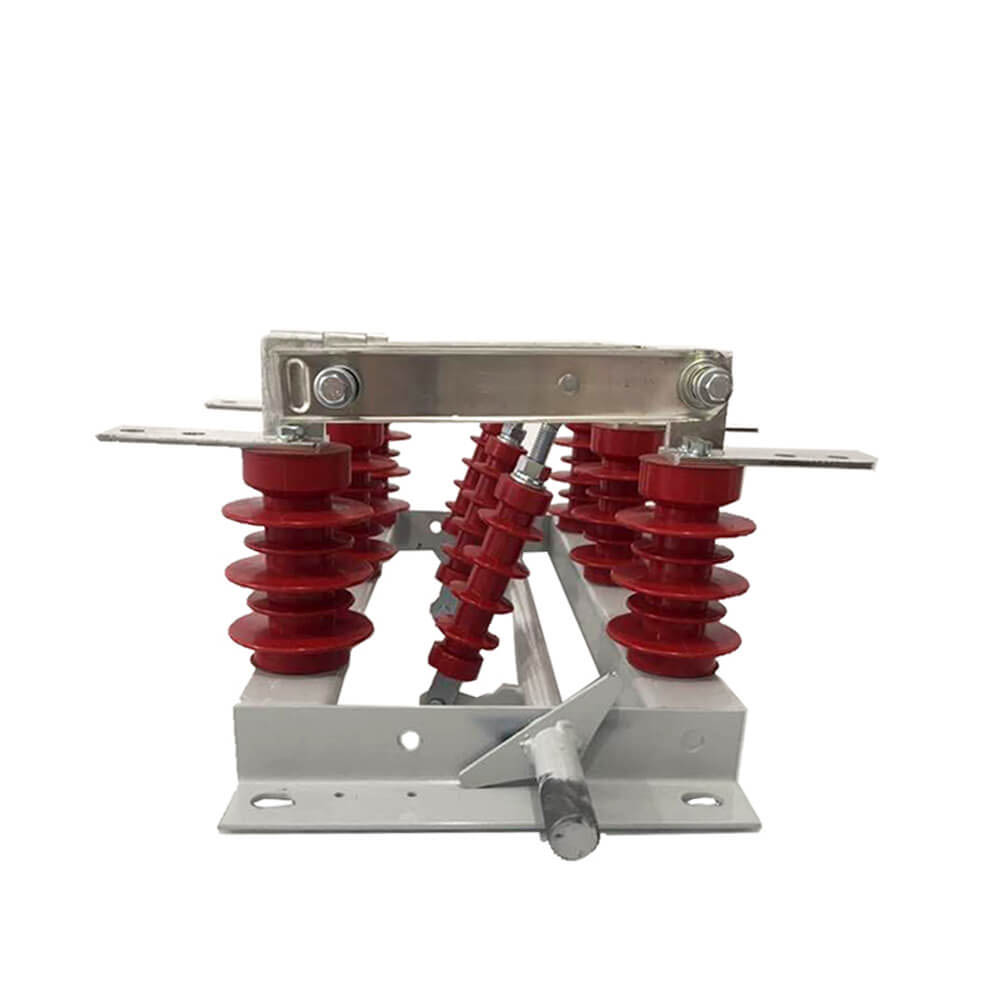

Διακόπτης απομόνωσης υψηλής τάσης GN19-12/630A Τρίποδα τοίχο τοποθετημένο στο κεντρικό διακόπτη διακόπτη μαχαιριού

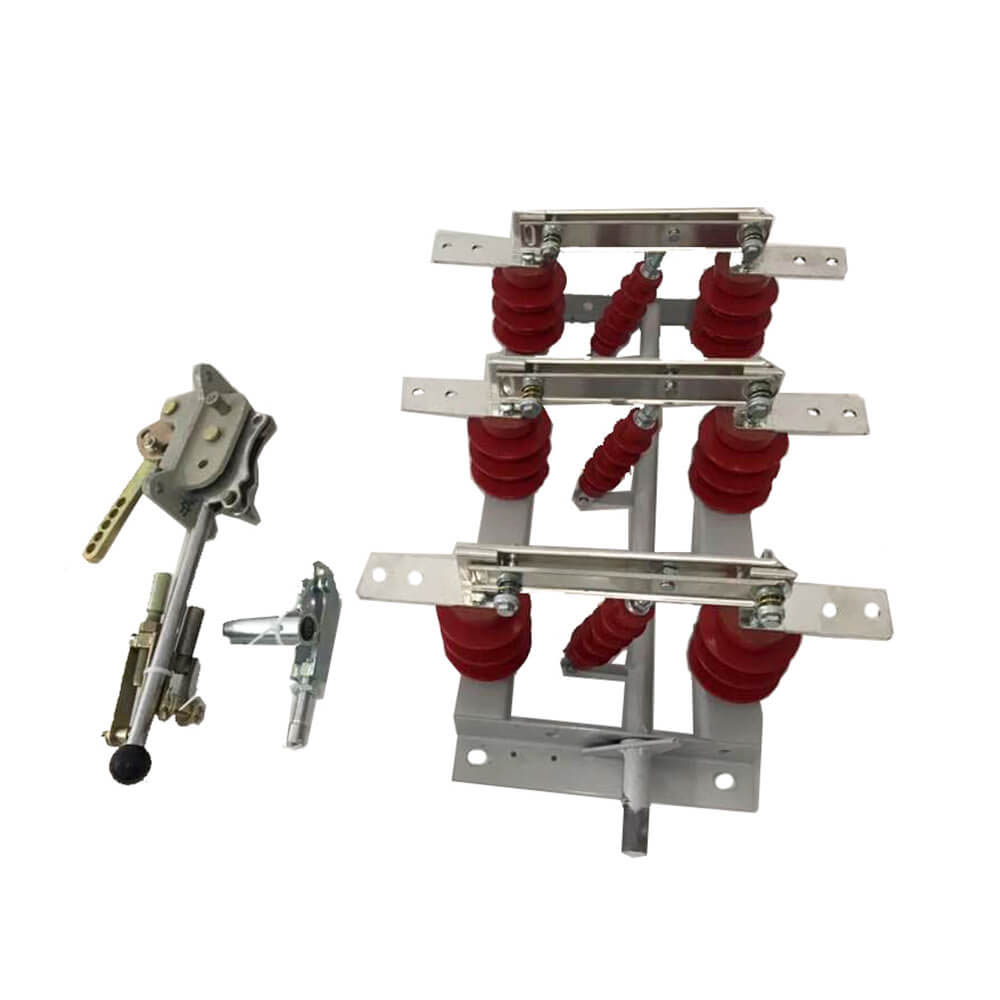

    Το αγώγιμο μέρος του GN19-12/400, 630, 1000, 1250 τύπου διακόπτη αποσύνδεσης είναι σταθερός στη βάση από δύο μονωτήρες πυλώνων για κάθε φάση. (GN19-12C/400, 630, 1000, 1250 Τύπος έχει έναν μονωτήρα πυλώνα και ένα μονωτή περιβλήματος πορσελάνης.) Οι τρεις φάσεις εγκαθίστανται παράλληλα και το αγώγιμο μέρος αποτελείται από στατικές επαφές των μαχαιριών επαφής και των κατόχων επαφών (ή αγώγιμων ράβδων). Κάθε φάση του μαχαιριού επαφής συνδέεται με τη μέση του μονωτήρα, ο μοτέ -μονωτής και εγκατεστημένος στη βάση του συνδεδεμένου άξονα. Ο άξονας συνδέεται με τη ράβδο σύνδεσης (που παρέχεται από το χρήστη) και ο τύπος κινητού μηχανισμού CS6-1 μέσω της λαβής. Το συνδετικό μαχαίρι επαφής αποτελείται από δύο πλάκες χαλκού με σχισμές, οι οποίες όχι μόνο αυξάνουν την περιοχή διασύνδεσης θερμότητας του μαχαιριού επαφής για να μειώσουν τη θερμοκρασία του πυθμένα, αλλά και βελτιώνουν τη μηχανική αντοχή του μαχαιριού επαφής, έτσι ώστε να βελτιωθεί η δυναμική σταθερότητα του διακόπτη. Το ένα άκρο του μαχαιριού επαφής τοποθετείται στο μπλοκ επαφής (ή στην αγώγιμη ράβδο) από ένα μπουλόνι (αυτοκίνητο Shaw). GN19-12/1000, 1250 Σε επαφή με την εγκατάσταση της μαγνητικής πλάκας κλειδώματος, συν το σκοπό της μαγνητικής πλάκας κλειδώματος είναι ότι όταν ένα μεγάλο ρεύμα βραχυκυκλώματος για να ενισχύσει το δύο μαχαίρι επαφής με αυλάκωση μεταξύ του | έλξη. GN19-12/400, 630 Διακόπτες αποσύνδεσης έχουν ένα μικρό όριο μέσω του ρεύματος, οπότε δεν χρειάζεται να προσθέσετε μια μαγνητική πλάκα κλειδώματος.

Λειτουργίες προϊόντων

1. Απομόνωση και ασφάλεια: Μετά την αποσύνδεση, δημιουργείται ένα αξιόπιστο μονωτικό κενό για να εξασφαλίσει ότι το

2. Διακόπτης γραμμής: Διακόπτης και συνδέστε τη γραμμή σύμφωνα με τις λειτουργικές απαιτήσεις.

3. Μετακίνηση χαμηλού ρεύματος: Χρησιμοποιείται για την εναλλαγή μικρών ρευμάτων στο κύκλωμα, όπως ρεύματα φόρτισης δακτυλίων, δακτυλίων, συνδετήρων, μικρών καλωδίων, ρευμάτων πυκνωτών των πυκνωτών εξισορρόπησης τάσης μεταγωγής, ρεύματος κυκλοφορίας κατά τη διάρκεια της μεταγωγής διπλού διαύλου και ρεύματα διέγερσης των μετασχηματιστών τάσης.

4. Μετασχηματιστής συναρπαστικό ρεύμα: Ανάλογα με τις συγκεκριμένες συνθήκες διαφορετικών δομικών τύπων, μπορεί να αλλάξει το ρεύμα διέγερσης χωρίς φορτίο των μετασχηματιστών ορισμένων δυνατοτήτων.

Τύποι απομόνωσης μεσαίας τάσης

Οι απομονωτές μέσης τάσης μπορούν να χωριστούν σε εξωτερικούς και εσωτερικούς τύπους με βάση τις μεθόδους εγκατάστασης:

- Εξωτερικοί απομονωτές μέσης τάσης: ικανοί να αντέχουν φυσικούς παράγοντες όπως ο άνεμος, η βροχή, το χιόνι, η βρωμιά, η συμπύκνωση, ο πάγος και ο παγετός, κατάλληλα για εγκατάσταση σε υπαίθριες πλατφόρμες.

- Εσωτερικές απομονωτές μέσης τάσης: κατάλληλοι για εσωτερικά περιβάλλοντα, που συνήθως απαιτούν υψηλότερη απόδοση μόνωσης.

Με βάση τη δομή της υποστήριξης μόνωσης, μπορούν να χωριστούν περαιτέρω σε:

-Διακόπτης απομόνωσης μονής στήλης: Χρησιμοποιήστε απευθείας κατακόρυφο χώρο κάτω από το overhead busbar ως ηλεκτρική μόνωση, χώρο εξοικονόμησης, μείωση των συνδετικών αγωγών και παρέχοντας σαφείς καταστάσεις αποσύνδεσης, ιδιαίτερα κατάλληλες για μετάδοση εξαιρετικά υψηλής τάσης.

- Διακόπτης απομόνωσης διπλής στήλης: κατάλληλος για υψηλότερες απαιτήσεις ρεύματος, παρέχοντας μεγαλύτερη σταθερότητα.

- Διακόπτης απομόνωσης τριών στοιχείων: κατάλληλος για πιο σύνθετα συστήματα ισχύος, προσφέροντας καλύτερη χωρητικότητα φορτίου και αξιοπιστία.

Χαρακτηριστικό

1: Λειτουργία απομόνωσης ασφαλείας - Κατά τη συντήρηση του ηλεκτρικού εξοπλισμού, παρέχει ένα σαφές ηλεκτρικό κενό και σημείο αποσύνδεσης για να εξασφαλιστεί η ασφάλεια του προσωπικού συντήρησης.

2: Λειτουργικοί περιορισμοί - Ο διακόπτης απομόνωσης δεν μπορεί να λειτουργήσει υπό φορτίο. Δεν πρέπει να χρησιμοποιείται για να σπάσει ή να κλείσει ρεύματα φορτίου ή ρεύματα βραχυκυκλώματος. Οι διακόπτες απομόνωσης που είναι εξοπλισμένοι με θάλαμο εξάλειψης τόξου μπορούν να λειτουργούν κάτω από μικρά φορτία και μη φορτωμένες γραμμές.

Βήματα λειτουργίας

Λειτουργία ισχύος: Πρώτα κλείστε τον διακόπτη απομόνωσης και, στη συνέχεια, κλείστε το διακόπτη διακόπτη ή το διακόπτη φόρτωσης.

Λειτουργία Power-Off: Ανοίξτε πρώτα το διακόπτη διακόπτη ή το διακόπτη φόρτωσης και, στη συνέχεια, ανοίξτε τον διακόπτη απομόνωσης.

Επιλογή μοντέλου

Κατά την επιλογή ενός διακόπτη απομόνωσης, βεβαιωθείτε ότι η ονομαστική του τάση, το ονομαστικό ρεύμα, το δυναμικό ρεύμα σταθερότητας και το ρεύμα θερμικής σταθερότητας πληρούν τις απαιτήσεις της εφαρμογής. Ο πρωταρχικός ρόλος του διακόπτη απομόνωσης είναι η αποσύνδεση των κυκλωμάτων χωρίς ρεύμα φορτίου, επιτρέποντας την ασφαλή συντήρηση. Πριν από τη λειτουργία του διακόπτη απομόνωσης, βεβαιωθείτε ότι ο διακόπτης κυκλώματος έχει αποσυνδεθεί το κύκλωμα.

Συμβουλές για την ασφάλεια

Ο διακόπτης απομόνωσης δεν διαθέτει εξειδικευμένη συσκευή εξάλειψης τόξου. Μην το χρησιμοποιείτε υπό συνθήκες φορτίου ή βραχυκυκλώματος για να εξασφαλίσετε την ασφάλεια του εξοπλισμού και του προσωπικού.

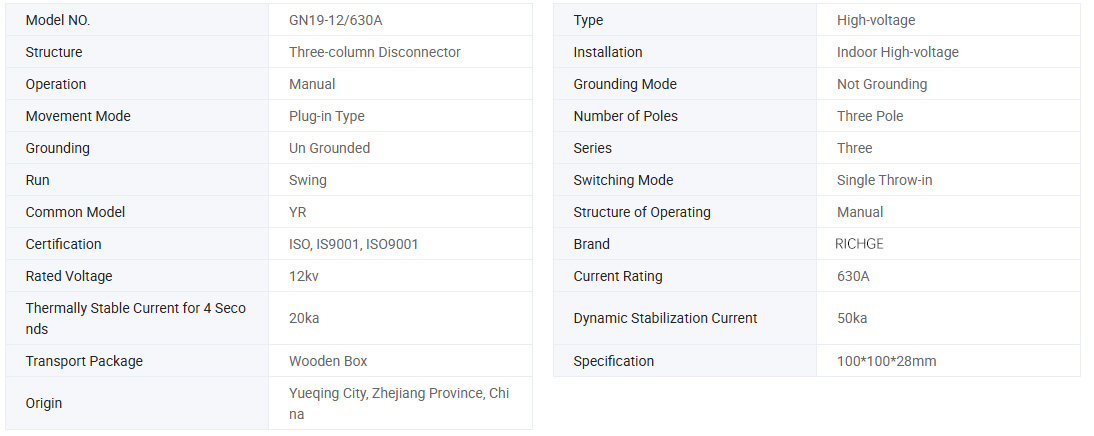

Τεχνική παράμετρος

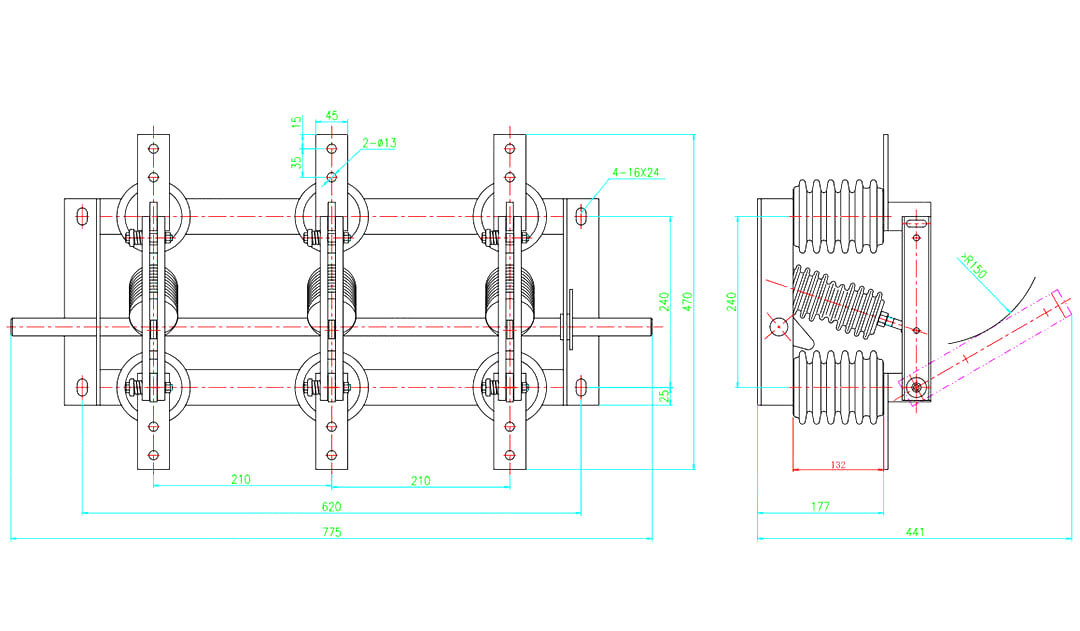

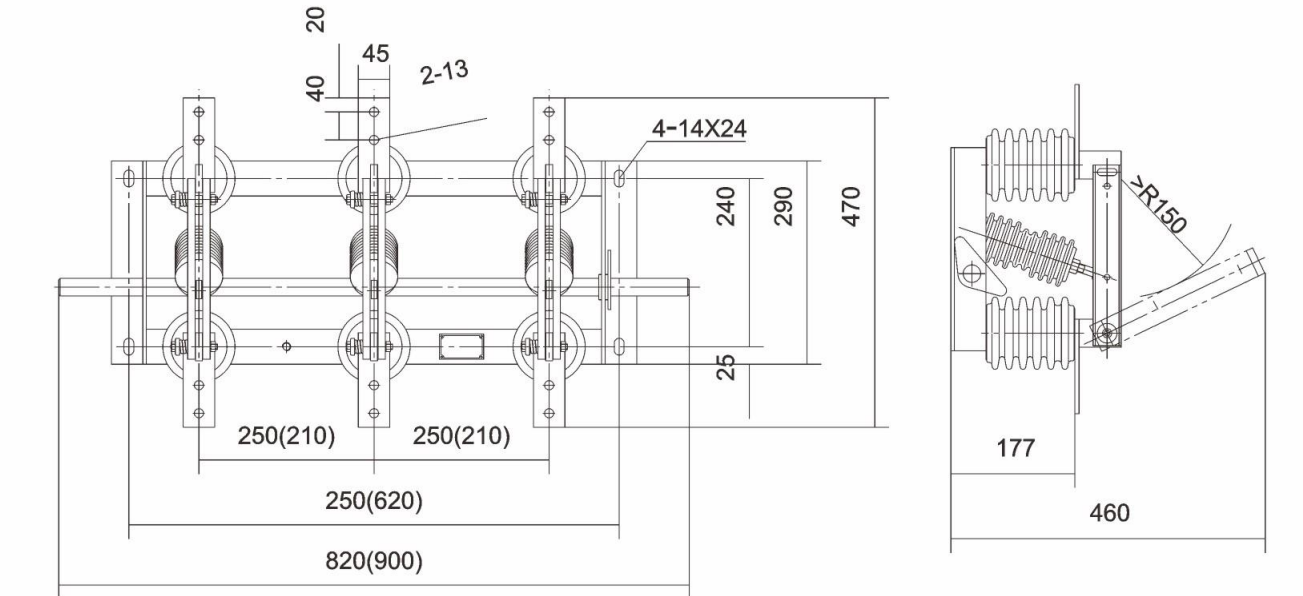

Σχέδιο

Χρησιμοποιήστε περιβαλλοντικές συνθήκες

1. Το ανώτατο όριο θερμοκρασίας περιβάλλοντος +40 ℃, το κατώτερο όριο -L0 ℃, Σημείωση: Αφήστε την αποθήκευση και τη μεταφορά στα -25 ℃

2. Υψόμετρο όχι περισσότερο από 1000μ.

3. Σχετική υγρασία: Ο ημερήσιος μέσος όρος δεν υπερβαίνει το 95%, ο μηνιαίος μέσος όρος δεν υπερβαίνει το 90%

4. Πίεση υδρατμών: Ο ημερήσιος μέσος όρος δεν υπερβαίνει τα 2,2 × 10-3MPa, ο μηνιαίος μέσος όρος δεν είναι μεγαλύτερος από 1,8 × 10-3MPa

5. Ο γύρω αέρας πρέπει να είναι απαλλαγμένος από διαβρωτικά ή εύφλεκτα αέρια, υδρατμούς και άλλη προφανή ρύπανση.

6. Καμία τακτική και βίαιη δόνηση.

Σημείωση: Συμβουλευτείτε τον κατασκευαστή για να λύσετε το πρόβλημα εάν δεν είναι σύμφωνο με τις παραπάνω συνθήκες

Οδηγίες παραγγελίας

● Αποδοχή OEM & ODM: Ναι

● Πιστοποιητικό: CE, αναφορές δοκιμών

● Χρόνος παραγωγής: 7 ~ 12 εργάσιμες ημέρες

● Περίοδος εγγύησης: 12 μήνες

● Χρόνος παράδοσης: 15 ημέρες

● Κατά την παραγγελία αυτού του διακόπτη, αναφέρετε τις προδιαγραφές μοντέλου, την ονομαστική τάση, το ονομαστικό ρεύμα και άλλα τεχνικά δεδομένα.

● Εάν υπάρχουν ειδικές απαιτήσεις, μπορείτε να διαπραγματευτείτε για να τις λύσετε.
