GN22-12 Τριφασικό διακόπτη απομόνωσης 6300A Υψηλή ρεύμα Υψηλή τάση

    Το GN22-12 (C) (D) σειρές εσωτερικού χώρου High-Voltage Disconnector High-Voltage Switchgear χρησιμοποιείται σε συστήματα ισχύος με ονομαστική τάση 12kV, 50Hz και κάτω, για σύνδεση, αποσύνδεση ή μετατροπή γραμμών κάτω από τάση αλλά χωρίς φορτίο.

Μηχανισμός αντιστοίχισης: Εξοπλισμένος με CS6-1, CS6-2 και άλλους χειροκίνητους μηχανισμούς λειτουργίας και μπορούν επίσης να χρησιμοποιηθούν ηλεκτρικοί μηχανισμοί λειτουργίας.

   Αυτή η σειρά διακόπτη λειτουργεί με χειροκίνητο μηχανισμό λειτουργίας CS6-2 ή ηλεκτρικό μηχανισμό λειτουργίας και μπορεί να εγκατασταθεί στην αριστερή ή τη δεξιά πλευρά του αποσυνδεδετή.

Δομικά χαρακτηριστικά

Αυτό το προϊόν είναι ένας διακόπτης απομόνωσης υψηλού ρεύματος με τριφασική κοινή δομή μαχαιριού. Υιοθετεί ένα πρωτότυπο μηχανικού κλειδώματος με δράση δύο σταδίων κλεισίματος και επαφής, επιτυγχάνοντας επαφή χωρίς φθορά, μικρή δύναμη λειτουργίας, υψηλή πίεση επαφής και καλή δυναμική θερμική σταθερότητα.

Περιοχές εφαρμογής:

Συστήματα διακόπτη: Χρησιμοποιείται σε μεταλλικό διακόπτη για την απομόνωση και την προστασία των ηλεκτρικών κυκλωμάτων.

Εξοπλισμός διανομής ισχύος: Ιδανικό για χρήση σε υποσταθμούς ενέργειας, εξασφαλίζοντας ασφαλή απομόνωση του κυκλώματος κατά τη συντήρηση.

Εγκεφαλικές μονάδες ηλεκτρικής ενέργειας: Χρησιμοποιούνται σε εσωτερικές εφαρμογές όπου απαιτείται ηλεκτρική απομόνωση υψηλής τάσης για ασφαλείς λειτουργίες και συντήρηση.

Σταθμοί μετασχηματιστών: Εφαρμοσμένα σε υποσταθμούς μετασχηματιστή για ασφαλή απομόνωση κυκλωμάτων μετασχηματιστή.

Εγκαταστάσεις ανανεώσιμων πηγών ενέργειας: Μπορούν να χρησιμοποιηθούν σε συστήματα αποθήκευσης ενέργειας ή ανανεώσιμων πηγών ενέργειας όπως τα ηλιακά και αιολικά πάρκα για προστασία και απομόνωση κατά τη συντήρηση.

Περιβαλλοντικές συνθήκες για χρήση

1. Θερμοκρασία του αέρα: -15 ℃ ~ 40 ℃, ημερήσια μέση θερμοκρασία ≦ 35 ℃.

2. Μεταφορά ≦ 1000m.

3. Συνθήκες θητείας:

Ημερήσια μέση σχετική υγρασία ≦ 95%, ημερήσια μέση πίεση υδρατμών ≦ 2,2KPA,

Μηνιαία μέση σχετική υγρασία ≦ 90%, μηνιαία μέση πίεση υδρατμών ≦ 1,8kPa.

4. Ένταση σε 8 μοίρες.

5. Χώρες χωρίς πυρκαγιά, κίνδυνο έκρηξης, σοβαρή ρύπανση, χημική διάβρωση και σοβαρή δόνηση.

Σημείωση: Εάν οι συνθήκες χρήσης του προϊόντος υπερβαίνουν τις παραπάνω διατάξεις, ο χρήστης διαπραγματεύεται και καθορίζει με την εταιρεία.

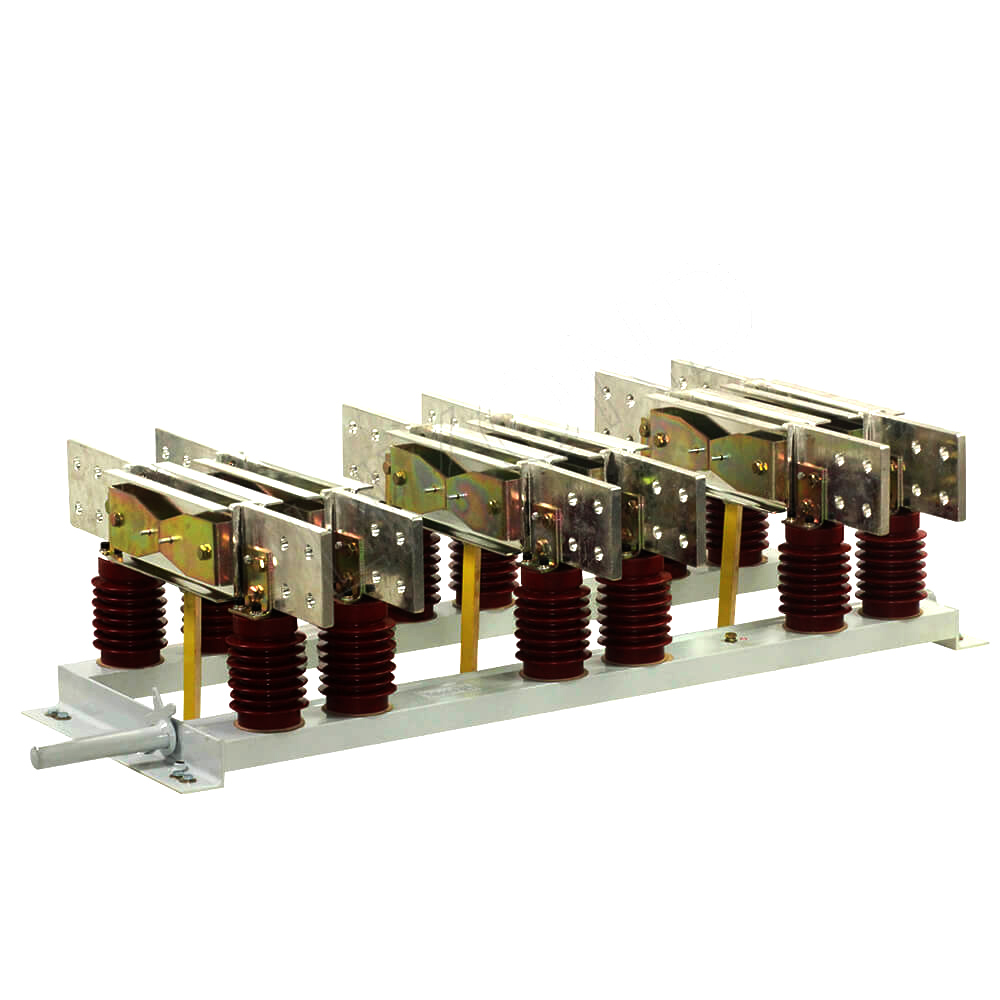

Περιγράψτε την εμφάνιση

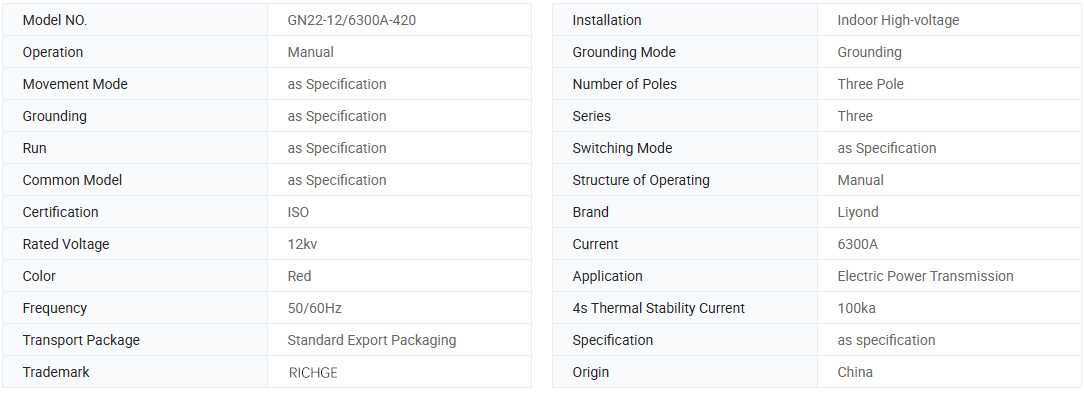

Τεχνική παράμετρος

Μοντέλο.	Ονομαστική τάση	Ονομαστικό ρεύμα	Ρεύμα θερμικής σταθερότητας 4 δευτερολέπτων (αποτελεσματική τιμή) KA	Δυναμικό ρεύμα σταθερότητας (τιμή αιχμής) KA
GN22-12 (C) (D)/2000A	12	2000	50	100
GN22-12 (C) (D)/2500A	12	2500	50	125
GN22-12 (C) (D)/3150A	12	3150	50	125
GN22-12 (C) (D)/4000A	12	4000	50	125
GN22-12 (C) (D)/5000A	12	5000	100	250
GN22- 12 (C) (D)/6300A	12	6300	100	250
GN22- 12 (C) (D)/8000A	12	8000	100	250

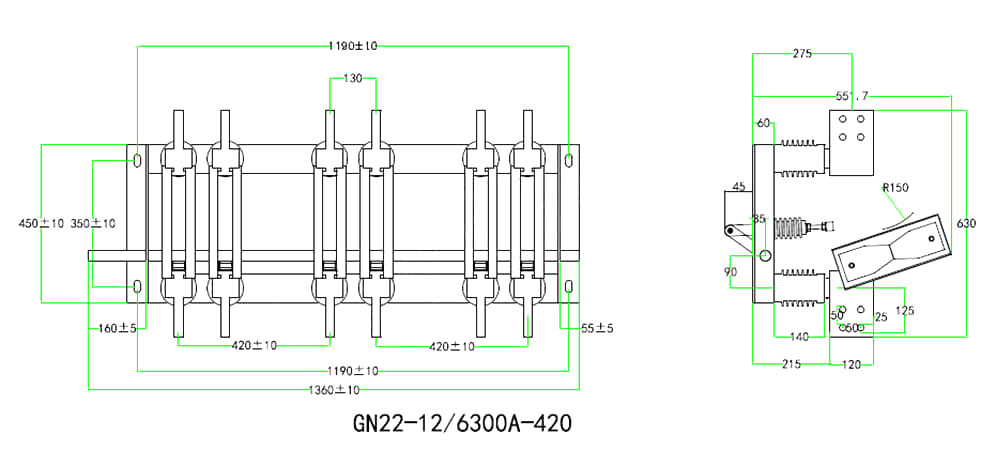

Αναφορά διαστάσεων (6300Α)
