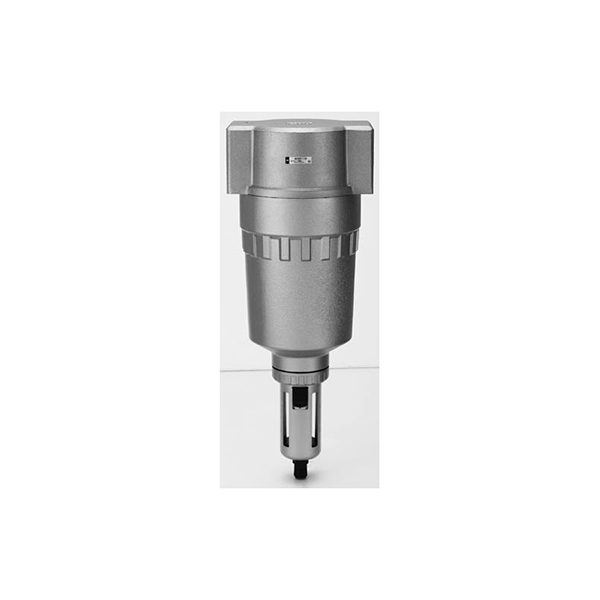

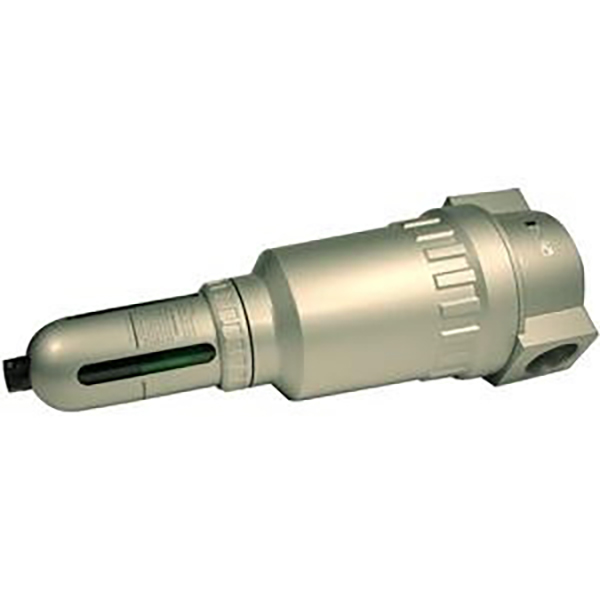

Φίλτρο αέρα υψηλής ροής μεγάλης χωρητικότητας AF800 / AF900 Series

Μάρκα:SOLH της Richge Technology

Επισκόπηση προϊόντος

     Τα SOLH AF800 και AF900 είναι βιομηχανικά φίλτρα αέρα κύριου αγωγού μεγάλης χωρητικότητας μεγάλου διαμετρήματος, πλήρως εναλλάξιμα με τις διαστάσεις και τις επιδόσεις με το αρχικό AF800/AF900 της SMC. Σχεδιασμένο για κύρια πηγή αέρα αεροσυμπιεστή, κεντρική παροχή αέρα ολόκληρης της γραμμής παραγωγής και πνευματικά συστήματα υψηλής ροής νησίδας πολλαπλών βαλβίδων. Διαφορετικά από τις μικρές μονάδες σέρβις αέρα AF200/300/400, διαθέτουν μεγάλο κανάλι ροής, εξαιρετικά υψηλή ροή επεξεργασίας και μπολ συλλογής νερού μεγάλης χωρητικότητας.

     Διαχωρίζει φυγοκεντρικά το συμπυκνωμένο νερό, τη σκουριά και τις ακαθαρσίες σκόνης μέσα στον πεπιεσμένο αέρα, προστατεύοντας πλήρως τις κατάντη ηλεκτρομαγνητικές βαλβίδες, τους κυλίνδρους, τους εκτοξευτές κενού και τους μεγάλους πνευματικούς ενεργοποιητές, μειώνοντας σημαντικά το ποσοστό αστοχίας ολόκληρης της πνευματικής γραμμής.

Δύο πλήρεις προδιαγραφές:

   1.  AF800: Μέτρια μεγάλη ροή, θύρα G1¼ / G1½ (1,25 / 1,5 ίντσα)

   2.  AF900: Εξαιρετικά μεγάλο φίλτρο κύριας σωλήνωσης, θύρα G2 (2 ίντσες)

     Προαιρετικά αξεσουάρ: Χειροκίνητη αποστράγγιση / αυτόματη αποστράγγιση με πλωτήρα, στοιχείο φίλτρου πολλαπλών βαθμίδων, διαφανές μπολ υπολογιστή / μεταλλικό μπολ αντιεκρηκτικό. Συνδυάζεται ευρέως με ομάδες εργαλειομηχανών, γραμμές παραγωγής μπαταριών λιθίου, εργαστήρια βαφής και πλήρη χημικό εξοπλισμό με ζήτηση πηγών αέρα υψηλής ισχύος.

Πλήρης κανόνας κωδικοποίησης μοντέλου

   Μορφή πλήρους κωδικού παραγγελίας: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Κωδικός σειράς για φίλτρο αέρα υψηλής ροής μεγάλης χωρητικότητας

    2. F12 / F16 / F20: Μέγεθος νήματος θύρας

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Μέση επίθημα: Τύπος στραγγίσματος

     -- Κενό: Τυπική χειροκίνητη αποστράγγιση

     -- AD47: NC κανονικά κλειστή αυτόματη αποστράγγιση με πλωτήρα (για μπολ υπολογιστή, χωρίς διαρροή αέρα μετά την απενεργοποίηση του εξοπλισμού)

     -- AD48-6: ΟΧΙ κανονικά ανοιχτή αυτόματη αποστράγγιση με πλωτήρα (για νάιλον μεταλλικό μπολ, συνεχής αυτόματη αποστράγγιση)

   4. Επίθημα τέλους: Επιλογή υλικού μπολ νερού

     -- Κενό: Τυπικό διαφανές μπολ PC + μεταλλικό προστατευτικό κάλυμμα κατά της σύγκρουσης

     -- M: Μεταλλικό μπολ αντισκωριακό με παράθυρο παρατήρησης στάθμης υγρών (για σκονισμένα, λιπαρά, εξωτερικά σκληρά περιβάλλοντα)

     -- MG: Μεταλλικό μπολ με ενσωματωμένο μετρητή στάθμης υγρού για απομακρυσμένη παρατήρηση όγκου νερού

   5. Προσαρμόσιμη ακρίβεια στοιχείου φίλτρου:

     -- Τυπικό 5μm; προαιρετικό φίλτρο υψηλής ακρίβειας 2μm, χοντρό φίλτρο 10/20/40/70/100μm

Πίνακας Τεχνικών Προδιαγραφών Universal Core

Αρχή Εργασίας Εσωτερικής Δομής & Φιλτραρίσματος

  1. Στάδιο 1: Φυγοκεντρική Δομή Οδηγού Διαχωρισμού Νερού

     -- Η ροή αέρα περιστρέφεται με υψηλή ταχύτητα κατά μήκος της εφαπτομενικής κατεύθυνσης. Η φυγόκεντρη δύναμη ρίχνει υγρό συμπυκνωμένο νερό, σταγονίδια λαδιού και μεγάλα σωματίδια σκουριάς στο εσωτερικό τοίχωμα του μπολ, τα οποία καθιζάνουν στον πυθμένα λόγω της βαρύτητας. Πάνω από το 95% των υγρών ρύπων προδιαχωρίζονται για να μειωθεί το φορτίο του στοιχείου φίλτρου και να παραταθεί ο κύκλος αντικατάστασης.

  2. Στάδιο 2: Στοιχείο φίλτρου πολλαπλών στρωμάτων

     -- Ο πεπιεσμένος αέρας μετά από φυγοκεντρική αφυδάτωση περνά μέσα από το φυσίγγιο φίλτρου πολλαπλών στρωμάτων για να παρεμποδίσει τη μικροσκοπική στερεή σκόνη και τα λεπτά σωματίδια αερολύματος λαδιού. Η έκδοση υψηλής ακρίβειας 2μm παρέχει εξαιρετικά καθαρή πηγή αέρα για αναλογικές βαλβίδες ακριβείας και κυκλώματα κενού.

  3. Ενσωματωμένο χώρισμα διαφράγματος νερού στο επάνω μέρος του μπολ

     --  Απομονώνει το καθιζάνον νερό στο κάτω μέρος για να αποφύγει τη δευτερεύουσα παρασυρμό υγρού νερού από τη ροή αέρα στον αγωγό καθαρού αέρα.

  4. Αποσπώμενο μπολ νερού + διάταξη αποστράγγισης

     Βαλβίδα αποστράγγισης ενσωματωμένη στο κάτω μέρος με δύο διαλύματα αποστράγγισης:

     -- Χειροκίνητη αποστράγγιση: Πατήστε το κάτω κουμπί για να εκκενώσετε το συσσωρευμένο νερό χειροκίνητα

     -- Αυτόματη αποστράγγιση επίπλευσης: Ο πλωτήρας αυξάνεται όταν το νερό φτάσει στο κατώφλι για να ανοίξει αυτόματα η αποστράγγιση, λειτουργία χωρίς επίβλεψη για συνεχείς γραμμές παραγωγής

   5. Κύριο σώμα από σκληρό ανοδιωμένο κράμα αλουμινίου

     -- Μεγάλο κανάλι ροής με εξαιρετικά χαμηλή αντίσταση ροής αέρα, σταθερή παροχή αέρα χωρίς εμφανή πτώση πίεσης υπό πλήρη

     -- φορτίο μεγάλης ροής. αντιολική και αντιδιαβρωτική επιφανειακή επεξεργασία.

Οδηγός επιλογής προαιρετικών εξαρτημάτων & υλικού

   1. Τρεις επιλογές για μπολ νερού

   1.1 Τυπικό διαφανές μπολ υπολογιστή (εργοστασιακή προεπιλογή)

     -- Πλεονέκτημα: Οπτική παρατήρηση της στάθμης του νερού σε πραγματικό χρόνο, εξοπλισμένη με μεταλλικό κέλυφος κατά της σύγκρουσης για αποφυγή θραύσης από υπολείμματα σιδήρου συνεργείου. Κατάλληλο για ξηρές εσωτερικές συνήθεις αυτοματοποιημένες γραμμές παραγωγής.

   1.2 Μεταλλικό προστατευτικό μπολ από νάιλον (επίθημα M)

     -- Πλεονέκτημα: Υψηλή αντοχή σε κρούση, υγρό κοπής & αντοχή στις καιρικές συνθήκες UV, χωρίς κίνδυνο σπασίματος. Ιδανικό για σκονισμένη ελαιογραφία και εργαλειομηχανές υψηλής θερμοκρασίας σε σκληρές συνθήκες εργασίας.

   1.3 Μεταλλικό μπολ με μετρητή στάθμης υγρού (επίθημα MG)

     -- Εξωτερικό παράθυρο παρατήρησης σε μεταλλικό σώμα, αναγνώσιμος όγκος νερού για φωτοθωρακισμένα κλειστά αντιεκρηκτικά περιβάλλοντα, προτιμάται για χημικά και αντιεκρηκτικά εργαστήρια.

   2. Πίνακας σύγκρισης μοντέλων δύο Auto Drain

  3. Οδηγός επιλογής ακριβείας στοιχείου φίλτρου

     -- Τυπικό φίλτρο 5μm: Universal για τις περισσότερες εργαλειομηχανές, κυλίνδρους και ηλεκτρομαγνητικές βαλβίδες, καλύτερη απόδοση κόστους

     -- Φίλτρο υψηλής ακρίβειας 2μm: Εκτοξευτές κενού, αναλογικοί ρυθμιστές ακριβείας, κυκλώματα καθαρού αέρα για γραμμές παραγωγής ηλεκτρονικών 3C

     -- Χονδρό φίλτρο 10~100μm: Πρωτεύον προ-φίλτρο στην έξοδο του αεροσυμπιεστή για προστασία των κατάντη εξαρτημάτων της πηγής αέρα ακριβείας

Ανταγωνιστικά πλεονεκτήματα βασικών προϊόντων

   1. Μεγάλη οπή εξαιρετικά χαμηλής αντίστασης ροής

     -- Σώμα βαλβίδας ευθείας διέλευσης 1,25/1,5/2 ιντσών με πολύ μεγαλύτερη διατομή ροής από τις μικρές σειρές AF. Ελάχιστη εξασθένηση πίεσης κατά τη σύγχρονη δράση πολυκύλινδρων και πολυβαλβίδων νησίδων, σταθερή ώση εξόδου για όλο τον εξοπλισμό.

   2. Θάλαμος αποθήκευσης νερού μεγάλης χωρητικότητας

     -- Το μπολ μεγάλου όγκου 45 cm³ μειώνει τη συχνή συχνότητα αποστράγγισης, ιδανικό για κεντρικό φιλτράρισμα στον κεντρικό αγωγό του αεροσυμπιεστή.

  3. Πλήρης κάλυψη για σκληρές συνθήκες εργασίας

     -- Δωρεάν επιλογή διαφανούς υπολογιστή / μεταλλικού αντιεκρηκτικού μπολ, που εφαρμόζεται σε εσωτερικούς, εξωτερικούς χώρους, σε περιβάλλοντα με σκόνη και χημικά αντιεκρηκτικά.

  4. Αντιστοιχισμένη πλήρης λύση πηγής αέρα ολόκληρης της γραμμής

     -- Μπορεί να συνδυαστεί με ρυθμιστή πίεσης μεγάλης ροής AR800/AR900 και λιπαντήρα ομίχλης λαδιού AL800/AL900 για να σχηματίσει συγκρότημα εξυπηρέτησης αέρα μεγάλης χωρητικότητας AFC δύο μονάδων / τριών μονάδων AC, πλήρης μονάδα επεξεργασίας κύριας πηγής αέρα.

  5. Πλήρως εναλλάξιμα με εισαγόμενες μάρκες

     -- Συνεπής διάσταση στερέωσης, προδιαγραφές σπειρώματος και μέγεθος στοιχείου φίλτρου με διεθνείς επώνυμες μάρκες. Άμεση αντικατάσταση για την ανακαίνιση του κύριου αγωγού αεροσυμπιεστή χωρίς τροποποίηση αγωγών ή βραχιόνων.

  6. Χαμηλή συντήρηση & μεγάλη διάρκεια ζωής

     -- Ο φυγοκεντρικός προ-διαχωρισμός επιβραδύνει την ταχύτητα μόλυνσης του στοιχείου φίλτρου. Η κασέτα φίλτρου μπορεί να αποσυναρμολογηθεί, να καθαριστεί και να επαναχρησιμοποιηθεί για να μειωθεί το κόστος αντικατάστασης των αναλώσιμων.

Τυπικές λύσεις αντιστοίχισης πλήρους πηγής αέρα

  1. Λύση 1: Συναρμολόγηση 3 μονάδων κύριας πηγής αέρα γραμμής παραγωγής βαρέως τύπου

     -- Έξοδος αεροσυμπιεστή → Φίλτρο AF900-F20 + Ρυθμιστής AR900 + Λιπαντής AL900 (μονάδα τριών τεμαχίων AC900) → Διακλάδωση κύριας σωλήνωσης από νάιλον PA → νησίδες βαλβίδων 4 V, κύλινδροι περιστρεφόμενου τραπεζιού MSQ, κονσόλες λειτουργίας ποδιών 4F σε κάθε σταθμό

  2. Λύση 2: Συναρμολόγηση δύο μονάδων χωρίς λάδια για μπαταρίες λιθίου με αντιεκρηκτική προστασία και εργαστήρια ζωγραφικής

     -- Κύριος αγωγός αεροσυμπιεστή → φίλτρο μεταλλικού μπολ AF800-F16 + ρυθμιστής AR800 (AFC800 δύο μονάδων, αφαιρέστε τον λιπαντήρα) → ηλεκτρομαγνητικές βαλβίδες αντιεκρηκτικές 50-VFE/50-VPE + σταθμοί αρπάγης κενού εκτίναξης ZU

  3. Λύση 3: Κεντρική παροχή αέρα για μικρές ομάδες εργαλειομηχανών

     -- Φίλτρο υψηλής ροής AF800-F12 (G1¼) → Κύριος αγωγός πολλαπλών δρόμων PU/PA που παρέχει πολλαπλές εργαλειομηχανές με βαλβίδες ποδιών 3F, τυπικούς κυλίνδρους SC και πιστόλια αέρα C110

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Μεγάλα συμπλέγματα εργαλειομηχανών CNC, βαριά στάμπα και εξοπλισμός πριτσίνωσης κύρια πηγή αέρα

     -- Επίστρωση μπαταρίας λιθίου, αυτοματοποιημένες γραμμές παραγωγής αντιεκρηκτικής συναρμολόγησης κυψελών

     -- Εργαστήρια βαφής αυτοκινήτων, μελάνης και σκόνης με προστασία από εκρήξεις αυτοκινήτων

     -- Μεγάλες γραμμές συσκευασίας, logistics ταξινόμησης πολυσταθμών κεντρική παροχή αέρα

     -- Αυτόματος έλεγχος βαλβίδας χημικού αγωγού, πλήρης πνευματικός εξοπλισμός υποστήριξης λαδιού και αερίου

     -- Πρωτεύον προφίλτρο στην είσοδο υποδοχής του χώρου του συμπιεστή αέρα για την προστασία των κατάντη εξαρτημάτων της πηγής αέρα ακριβείας

Σημειώσεις προδιαγραφών επιλογής και λειτουργίας

  1. Κανόνας επιλογής ροής

     -- Εάν η συνολική κατανάλωση αέρα των κυλίνδρων και των νησίδων βαλβίδων σε έναν αγωγό υπερβαίνει τα 6000 L/min, πρέπει να επιλεγεί το AF800. πάνω από 12000 L/min επιλέξτε AF900. Το μικρό AF200/300 δεν μπορεί να αντέξει υψηλή ροή, προκαλώντας σοβαρή πτώση πίεσης και ανεπαρκή ώθηση του κυλίνδρου.

  2. Κόκκινη γραμμή επιλογής μπολ

     -- Απαγορεύεται η χρήση τυπικού διαφανούς μπολ Η/Υ για το βάψιμο, το ελαιώδες περιβάλλον κοπής, τον υπαίθριο χώρο και τους αντιεκρηκτικούς χώρους. Πρέπει να μεταβείτε σε μεταλλική έκδοση M/MG για να αποφύγετε κινδύνους ασφαλείας που προκαλούνται από ρωγμές και διαρροή νερού μετά από κρούση.

  3. Υποχρεωτικός κανόνας για κυκλώματα κενού

     -- Οι γραμμές παραγωγής με κενό αέρος υιοθετούν μόνο συναρμολόγηση δύο μονάδων AFC (χωρίς λιπαντήρα). Ο λιπαντήρας ομίχλης λαδιού AL δεν μπορεί να συνδεθεί σε σειρά, για να αποτρέψει τα ακροφύσια μπλοκαρίσματος λαδιού λίπανσης των εκτοξευτήρων κενού ZU/ZB.

  4. Πρότυπο κατεύθυνσης εγκατάστασης

     -- Βέλος IN/OUT ροής αέρα τυπωμένο στο επάνω μέρος του σώματος της βαλβίδας, τοποθετήστε αυστηρά ακολουθώντας την κατεύθυνση εισόδου αέρα του βέλους. Το μπολ νερού πρέπει να κοιτάζει κατακόρυφα προς τα κάτω για να διασφαλιστεί η κανονική καθίζηση και συλλογή του συμπυκνωμένου νερού.

  5. Απαιτήσεις Κύκλου Συντήρησης

     -- Μπολ PC: Ελέγχετε καθημερινά το συσσωρευμένο νερό. μοντέλο αυτόματης αποστράγγισης επιθεωρήστε την εμπλοκή πλωτήρα εβδομαδιαία

     -- Τυπικό στοιχείο φίλτρου 5μm: Καθαρίστε κάθε 30 ημέρες, αντικαταστήστε κάθε 15 ημέρες υπό συνθήκες έντονης σκόνης

     -- Στοιχείο φίλτρου υψηλής ακρίβειας 2μm: Αντικατάσταση κάθε 15 ημέρες

     -- Πριν από τη συντήρηση: Κλείστε την μπροστινή κύρια βαλβίδα χειροκίνητης διακοπής HSV, εξάτμιση της υπολειπόμενης πίεσης του σωλήνα πριν αφαιρέσετε το μπολ και το φυσίγγιο φίλτρου

Περίληψη μίας πρότασης

     Το φίλτρο αέρα κύριας σωλήνωσης μεγάλης χωρητικότητας SOLH AF800/AF900 υιοθετεί φυγόκεντρη δομή προ-διαχωρισμού με εξαιρετικά υψηλή ροή 12000~20000 L/min, προαιρετική αποστράγγιση με αυτόματο πλωτήρα και διαφανές/μεταλλικό δοχείο νερού, ταιριαστό AR/AL800/900 για πλήρη εξοπλισμό σέρβις υψηλής ποιότητας αέρα κύριες γραμμές συμπιεστή, μπαταρία λιθίου, βαψίματα και βαρέα μηχανήματα κεντρικά συστήματα παροχής αέρα.
