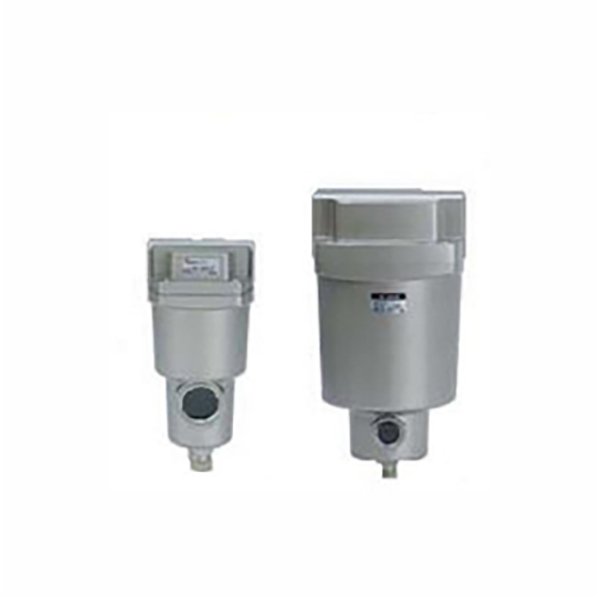

Φίλτρο καθαρισμού πεπιεσμένου αέρα σειράς AFF / AM (Κύρια γραμμή)

Μάρκα:SOLH της Richge Technology

Τοποθέτηση σειράς & βασικές λειτουργίες

     Το AFF και το AM σχηματίζουν το συγκρότημα καθαρισμού συνδυασμένης πηγής αέρα. Το AFF δρα ως πρωτεύον χοντρό φίλτρο για την αφαίρεση στερεών ακαθαρσιών και συμπυκνωμένων σταγονιδίων νερού, ενώ το AM είναι διαχωριστής ομίχλης λαδιού ακριβείας για την εξάλειψη του αερολύματος μικροελαίου, βελτιώνοντας την καθαρότητα του πεπιεσμένου αέρα και προστατεύοντας πλήρως τους πνευματικούς ενεργοποιητές κατάντη.

  1. Χονδρό φίλτρο κύριας γραμμής σειράς AFF

     -- Ακρίβεια φιλτραρίσματος: 1μm, ρυθμός σύλληψης σωματιδίων 99% (αναβαθμισμένο από παλιά βαθμίδα 3μm)

     -- Λειτουργία πυρήνα: Αφαιρέστε μεγάλη σκόνη, υπολείμματα σκουριάς και χύμα συμπυκνωμένο νερό, 99% απόδοση διαχωρισμού νερού ως μπροστινό κύριο φιλτράρισμα

     -- Πρότυπο καθαριότητας: ISO8573-1:2010 [4:7:4]

  2. Διαχωριστής ομίχλης λαδιού σειράς AM (λεπτό φίλτρο)

     -- Ακρίβεια φιλτραρίσματος: 0,1μm, ρυθμός σύλληψης μικροελαίου ομίχλης 99% (αναβαθμισμένο από την παλιά κατηγορία 0,3μm)

     -- Λειτουργία πυρήνα: Πλήρης διαχωρισμός ομίχλης λαδιού, συγκέντρωση υπολειπόμενου λαδιού εξόδου ≤1 mg/m³ (0,8 ppm), πλήρως συμβατό με τις απαιτήσεις της διαδικασίας λίπανσης χωρίς λάδι

     -- Πρότυπο καθαριότητας: ISO8573-1:2010 [2:7:3]

  3. Κοινά Γενικά Πλεονεκτήματα

     -- Εξαιρετικά χαμηλή πτώση πίεσης ≤5kPa, εξοικονόμηση ενέργειας, ικανότητα ροής αυξημένη κατά 20% σε σχέση με τα συμβατικά μοντέλα

     -- Ελαφρύ δοχείο αποθήκευσης υγρού από ανοξείδωτο χάλυβα, μέγιστη μείωση βάρους έως και 52%

     -- Οπτική υπενθύμιση συντήρησης: τυπική ενσωματωμένη ένδειξη απόφραξης με κόκκινο δακτύλιο για να κρίνει το χρόνο αντικατάστασης του φίλτρου. Χρωματικά κωδικοποιημένα καπάκια άκρου φίλτρου για γρήγορη αναγνώριση του μοντέλου

     -- Αρθρωτός σχεδιασμός καταρράκτη, μπορεί να συνδεθεί σειριακά με εξαιρετικά λεπτά φίλτρα AMD / AMH για να καλύψει τις απαιτήσεις εξαιρετικά καθαρού αέρα πολλαπλών βαθμών

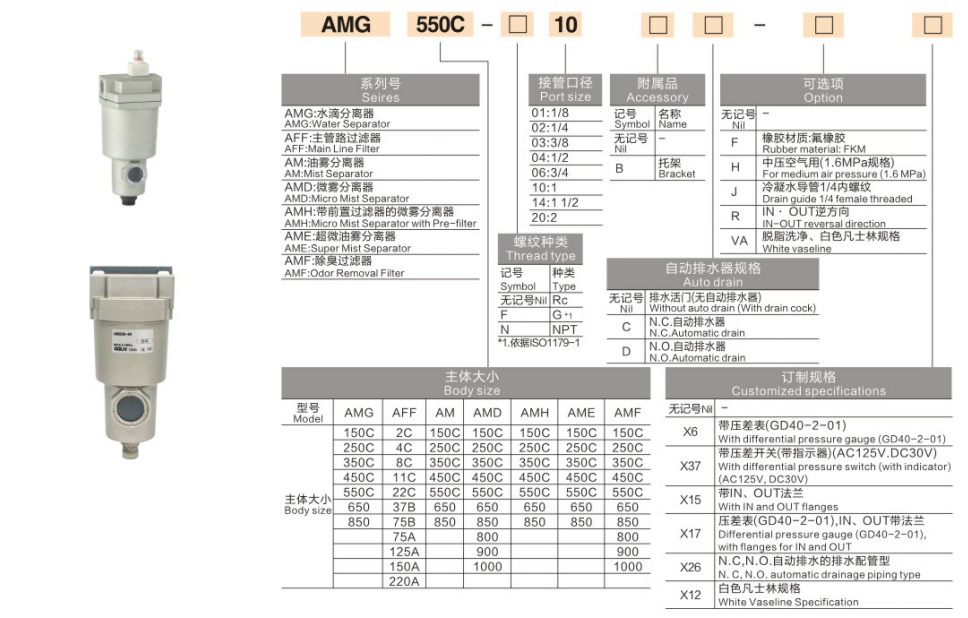

Πλήρης κανόνας ονομασίας μοντέλου

 1. Παράδειγμα Μοντέλων: AFF40-04 ; AM50-10D

  2. Παραδείγματα τυπικών παραγγελιών

     -- Χοντρό φίλτρο AFF, θύρα 1/2", αυτόματη αποστράγγιση: AFF40-04D

     -- Διαχωριστής ομίχλης λαδιού AM, θύρα 1", αυτόματη αποστράγγιση: AM50-10D

     -- Υψηλή ροή 7000 L/min, θύρα 1,5": AM70D-14

Τεχνικές προδιαγραφές γενικής χρήσης (Τυπική κατάσταση δοκιμής: 0,7MPa, 20℃)

  1. Γενικές κοινές παράμετροι

     -- Εφαρμόσιμο μέσο: Πεπιεσμένος αέρας (απαιτείται προ-φίλτρο ≥40μm ανάντη)

     -- Εύρος πίεσης λειτουργίας: 0,1~1,0 MPa; Πίεση αντοχής σε διάρρηξη 1,5 MPa

     -- Θερμοκρασία περιβάλλοντος λειτουργίας: -5 ~ 60℃ (χωρίς σχηματισμό πάγου μέσα στο μπολ)

     -- Διαμόρφωση αποστράγγισης: Χειροκίνητη αποστράγγιση ως στάνταρ. αυτόματη αποστράγγιση προαιρετική μέσω του επιθέματος -D

  2.Πίνακας παραμέτρων ροής και διαστάσεων πλήρους σειράς

Οδηγίες επιλογής βήμα προς βήμα

  1. Σχέδιο αντιστοίχισης βαθμών φιλτραρίσματος

     -- Συνήθη γενικά πνευματικά κυκλώματα: AFF (1μm χονδρό φίλτρο) → ρυθμιστής πίεσης → λιπαντήρας

     -- Εξοπλισμός αυτοματισμού ακριβείας χωρίς λάδι: AFF → AM (διαχωριστής ομίχλης λαδιού 0,1 μm) → τερματικός εξοπλισμός

     -- Ημιαγωγός εξαιρετικά υψηλής καθαρότητας / οπτική διεργασία: AFF → AM → AMD (0,01μm εξαιρετικά λεπτό φίλτρο)

  2. Υπολογισμός Περιθωρίου Ροής

     -- Επιλέξτε μοντέλο με ονομαστική ροή 1,2~1,5 φορές μεγαλύτερη από τη συνολική μέγιστη κατανάλωση αέρα του συστήματος. Η υπερφορτωμένη ροή θα μειώσει δραστικά την απόδοση του φιλτραρίσματος και θα αυξήσει την απώλεια πίεσης.

  3. Επιλογή λειτουργίας αποστράγγισης

     -- Συνεχής παραγωγή 24 ωρών χωρίς επίβλεψη, υψηλή απόδοση συμπυκνώματος: επιλέξτε -D έκδοση αυτόματης αποστράγγισης

     -- Διακοπτόμενος εξοπλισμός χαμηλής συχνότητας: επαρκής τυπικός τύπος χειροκίνητης αποστράγγισης

  4. Αρχή αντιστοίχισης λιμένων

     -- Συνεπές μέγεθος θύρας φίλτρου με διάμετρο κύριας σωλήνωσης. αποφύγετε τη μείωση/αύξηση της διαμέτρου για την αποφυγή πρόσθετης πτώσης πίεσης.

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Γενικός βιομηχανικός αυτοματισμός: εργαλειομηχανές CNC, κύλινδροι αέρα, μπροστινή ηλεκτρομαγνητική βαλβίδα αφαίρεση νερού και λαδιού

     -- Κατασκευή τροφίμων και φαρμακευτικών προϊόντων: πηγή καθαρού αέρα χωρίς λάδι για την αποφυγή μόλυνσης του προϊόντος

     -- Εργαστήρια ηλεκτρονικών ειδών και επίστρωσης 3C: εξαλείφετε την ομίχλη λαδιού για να αποτρέψετε ελαττώματα επιφανειακής επίστρωσης και ρύπανση εξαρτημάτων ακριβείας

     -- Σύστημα μετεπεξεργασίας αεροσυμπιεστή: σε καταρράκτη με στεγνωτήρες αέρα ψύξης/προσρόφησης για αναβάθμιση της συνολικής καθαρότητας αέρα

Σύγκριση απόδοσης: AFF VS AM

Περίληψη μίας πρότασης

     SOLH AFF 1μm χονδροειδούς φίλτρου κύριας γραμμής και διαχωριστής ομίχλης λαδιού AM 0,1μm σχηματίζουν αρθρωτές μονάδες καθαρισμού αέρα με πλήρες εύρος ροής 300~14500 L/min, οπτικό δείκτη απόφραξης και προαιρετική αυτόματη αποστράγγιση, που συμμορφώνεται με το πρότυπο ISO8573-1 για γενική πνευματική και ιατρική επεξεργασία με πηγή αέρα, ιατρικό λάδι.
