Ηλεκτρομαγνητικές βαλβίδες με αντιεκρηκτική λειτουργία πιλοτικής σειράς 50-VFE / 50-VPE

Μάρκα:SOLH της Richge Technology

 I. Επισκόπηση προϊόντος

     Η σειρά SOLH 50 είναι μια σειρά προϊόντων ηλεκτρομαγνητικής βαλβίδας με αντιεκρηκτική λειτουργία που λειτουργεί με πιλότο και χωρίζεται σε δύο βασικά μοντέλα:

     --50-VFE: Ηλεκτρομαγνητική βαλβίδα 5/2 κατευθύνσεων

     --50-VPE: Αδιάβροχη ηλεκτρομαγνητική βαλβίδα 3/2 κατευθύνσεων

     Ολόκληρη η σειρά είναι πιστοποιημένη με πιστοποίηση αδιάβροχη Ex d Ⅱ BT4, υποχρεωτική πιστοποίηση αντιεκρηκτικής προστασίας της Κίνας Ex-CCC και διεθνή έγκριση αντιεκρηκτικής προστασίας TIIS, με πιστοποίηση αδιάβροχο και ανθεκτικό στη σκόνη IPX6. Είναι κατάλληλο για περιβάλλοντα εύφλεκτων και εκρηκτικών αερίων Ζώνης 1 & Ζώνης 2, συμπεριλαμβανομένων επικάλυψης, μπαταρίας λιθίου, χημικών, μελάνης, συσκευασίας σκόνης και εξοπλισμού υποστήριξης λαδιού και αερίου.

     Όλα τα πηνία μοιράζονται ομοιόμορφη κατανάλωση ισχύος 3,5 W, σχεδίαση χωρίς λίπανση και υποστηρίζουν δύο μορφές εγκατάστασης: μεμονωμένη στερέωση με σπείρωμα και νησίδα πολλαπλής πολλαπλών σταθμών.

Βασική διάκριση μεταξύ δύο μοντέλων

     --50-VFE: Για αμφίδρομη κίνηση κυλίνδρων διπλής ενέργειας

     --50-VPE: Συμβατό με αρνητική πίεση κενού και κυκλώματα κυλίνδρων μονής δράσης

     Το αντιεκρηκτικό περίβλημα και τα πηνία είναι πλήρως εναλλάξιμα μεταξύ των δύο μοντέλων, ενώ οι δίοδοι αέρα των βαλβίδων και οι βάσεις πολλαπλής είναι εντελώς μη εναλλάξιμες.

2. Καθολικές τυπικές προδιαγραφές με αντιεκρηκτική προστασία (Ισχύει και για τα δύο μοντέλα)

2.1: Παράμετροι Ασφάλειας Έκρηξης

     --Σήμα έκρηξης: Ex d Ⅱ BT4 Gb (Μέγιστη θερμοκρασία επιφάνειας T4: 135℃); προαιρετικές εκδόσεις χαμηλής θερμοκρασίας T5 / T6

     -- Κατηγορία προστασίας: IPX6, ανθεκτικό σε πιτσίλισμα πίδακα νερού, σταθερό σε περιβάλλοντα εργαστηρίου με υγρασία και σκόνη

     -- Πιστοποιήσεις: Κίνα υποχρεωτικό Ex-CCC, Ιαπωνικό TIIS, διεθνές πρότυπο προστασίας από εκρήξεις IEC, περιβαλλοντική συμμόρφωση RoHS

     -- Επικίνδυνες Ζώνες: Έκρηξη αερίου Ζώνη 1, Ζώνη 2. συμβατό με περιβάλλον εργασίας αιθυλενίου, προπυλενίου, διαλύτη χρωμάτων και εύφλεκτης σκόνης

     --Επιλογές καλωδίωσης: μεταλλικό στυπιοθλίπτη καλωδίου τύπου T, κουτιά καλωδίωσης πρίζας τύπου L για την αποφυγή διαρροής ηλεκτρικού σπινθήρα

     --Τάσεις πηνίου: DC24V / DC12V, AC220V / AC110V; σταθερή ισχύς πηνίου 3,5W, χαμηλή παραγωγή θερμότητας για ασφάλεια από έκρηξη

2.2 Γενικές Μηχανικές Παράμετροι

     --Μέσο εργασίας: Στεγνό καθαρό πεπιεσμένο αέρα, αδρανές αέριο. λειτουργία κενού διαθέσιμη μόνο για 50-VPE

     --Λίπανση: Χωρίς λίπανση, σε συνδυασμό με μονάδα συνδυασμού αέρα χωρίς λάδι AFC. Οι τριπλές μονάδες ομίχλης λαδιού AC/BC απαγορεύονται για κυκλώματα κενού

     --Χειροκίνητη παράκαμψη: χειροκίνητη ακίδα τύπου push, με δυνατότητα κλειδώματος / μη κλειδώματος προαιρετική για δοκιμή κυκλώματος σε κατάσταση απενεργοποίησης

     --Εγκατάσταση: Η βαλβίδα μπορεί να τοποθετηθεί σε οποιαδήποτε γωνία χωρίς περιορισμό βαρύτητας

     --Μέγιστη συχνότητα μεταγωγής: Κύκλος 1Hz. Χρόνος απόκρισης ≤45ms (δοκιμασμένο με τυπική παροχή αέρα 0,5 MPa)

     --Θερμοκρασία λειτουργίας: Έκδοση T4: -10℃ ~ +50℃; Έκδοση χαμηλής θερμοκρασίας T6: -10℃ ~ +40℃ (δεν επιτρέπεται εσωτερικό γλάσο)

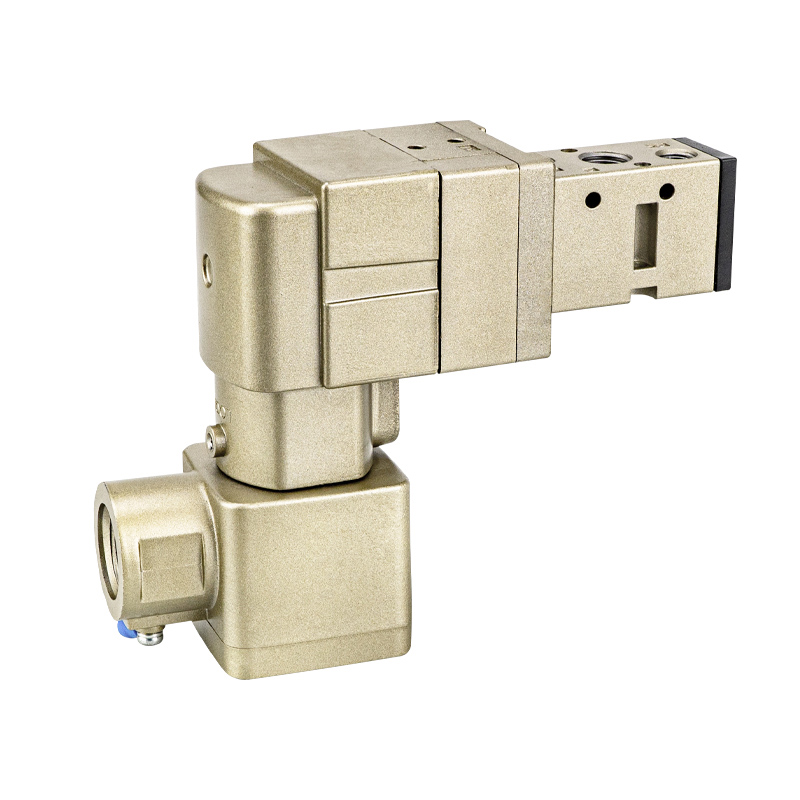

3. Ηλεκτρομαγνητική βαλβίδα 5 θυρών σειράς 50-VFE (50-VFE3000 / 5000 Series)

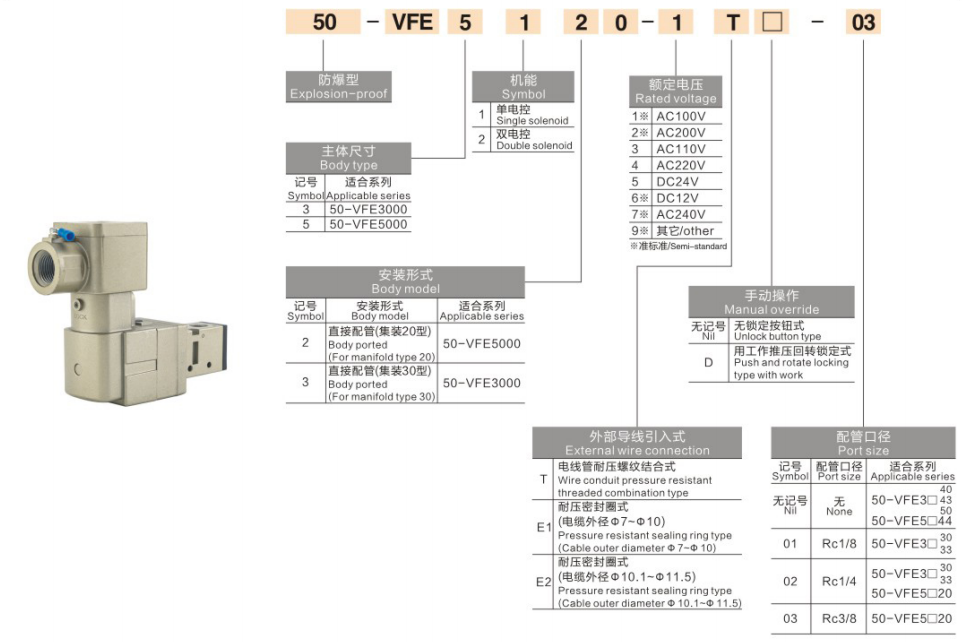

3.1 Ορισμός κωδικού μοντέλου (Παράδειγμα: 50-VFE51201T)

     --50: Κωδικός σειράς πυρίμαχο

     --VFE: Βαλβίδα καρουλιού πιλότου ελαστικής στεγανοποίησης 5/2 κατευθύνσεων

     --5: Προδιαγραφή 5000 υψηλής ροής

     --1: Επιστροφή μονής ηλεκτρομαγνητικής βαλβίδας

     --2: Άμεση τοποθέτηση με σπείρωμα

     --0: Τυπική διαμόρφωση

     --1: Νήμα θύρας G1/4

     --T: Μεταλλικός αντιφλεγμονώδης στυπιοθλίπτης καλωδίου

Υποπροδιαγραφές μοντέλου

     --50-VFE3000:Συμπαγής χαμηλή ροή, αποτελεσματική περιοχή τομής 18 mm², Cv=1,0, θύρα G1/8

     --50-VFE5000:Τυπική ροή κύριας ροής, αποτελεσματική περιοχή τομής 45 mm², Cv=2,5, θύρα κύριας ροής G1/4

3.2 Δομή & Λογική κυκλώματος αέρα (5/2 Way)

    --Ορισμός λιμένα:Είσοδος τροφοδοσίας P, έξοδος A, έξοδος B, R1/R2 δύο ανεξάρτητες θύρες εξάτμισης. κεντρική βαλβίδα + πιλοτική βαλβίδα κεντρική εξάτμιση, δεν απαιτείται ξεχωριστή σωλήνωση εξάτμισης πιλότου για την απλοποίηση της διάταξης καλωδίωσης

     --Δομή καρούλι:Ελαστική στεγανοποίηση καρουλιού πιλότου. Ελάχιστη διαφορά πίεσης 0,15 MPa που απαιτείται για την κίνηση του καρουλιού, δεν μπορεί να μετατοπιστεί υπό αρνητική πίεση κενού

Λειτουργικές λειτουργίες

    --Τραγουδώle solenoid (κατάληξη 1):Ενεργοποιημένο → P→A, B→R2; επαναφορά ελατηρίου απενεργοποίησης → P→B, A→R1, επαναφορά κυλίνδρου μονής κατεύθυνσης

    --Διπλή ηλεκτρομαγνητική βαλβίδα (κατάληξη 2):Λειτουργία μνήμης μανδάλωσης, διατηρεί τη θέση της βαλβίδας μετά από διακοπή ρεύματος, ιδανική για σταθμούς σύσφιξης μακράς διαρκείας

3.3 Αντιστοίχιση εξαρτημάτων εγκατάστασης

     --Τοποθέτηση με σπείρωμα:Απευθείας σύνδεση με σπείρωμα G1/8, G1/4, συμβατή με εξαρτήματα push-in KQ2 και πνευματικό σωλήνα PU/PA

     --Νησί πολλαπλής βαλβίδας:Ειδική βάση πολλαπλής 5 θυρών 50-VV5FE3 (για τη σειρά 3000) / 50-VV5FE5 (για τη σειρά 5000), υποστηρίζει έως και 10 σταθμούς κεντρική παροχή αέρα. τα κανάλια αέρα πολλαπλής ταιριάζουν μόνο σε βαλβίδες VFE, η μικτή συναρμολόγηση με βαλβίδες VPE 3 θυρών απαγορεύεται

3.4 Τυπικές εφαρμογές (Μόνο για κυκλώματα κυλίνδρων διπλής ενέργειας)

     --Μεταφορά διπλής δράσης, πώμα, σφράγιση κυλίνδρων σύσφιξης σε αντιεκρηκτικές γραμμές παραγωγής

     -- Έλεγχος μεταγωγής ενεργοποιητή πνευματικής σφαιρικής βαλβίδας / βαλβίδας πεταλούδας NAMUR για χημικούς αγωγούς

     --Κεντρικός αυτοματισμός νησίδας βαλβίδων για εργαστήρια επίστρωσης & σκόνης μπαταριών λιθίου

     --Όλα τα αντιεκρηκτικά πνευματικά συστήματα που απαιτούν αμφίδρομη κίνηση επέκτασης και ανάσυρσης κυλίνδρου

3.5 Σημείωση περιορισμού

     Τα κυκλώματα κενού απαγορεύονται αυστηρά. Χωρίς επαρκή διαφορά πίεσης υπό αρνητική πίεση, το καρούλι δεν μπορεί να μετακινηθεί, οδηγώντας σε απώλεια βεντούζας και δυσλειτουργία του κυλίνδρου. Συμβατό μόνο με τυπική παροχή θετικού αέρα 0,2~0,9 MPa.

4. Ηλεκτρομαγνητική βαλβίδα με αντιεκρηκτική προστασία 3 θυρών σειράς 50-VPE (50-VPE500 / 700 Series)

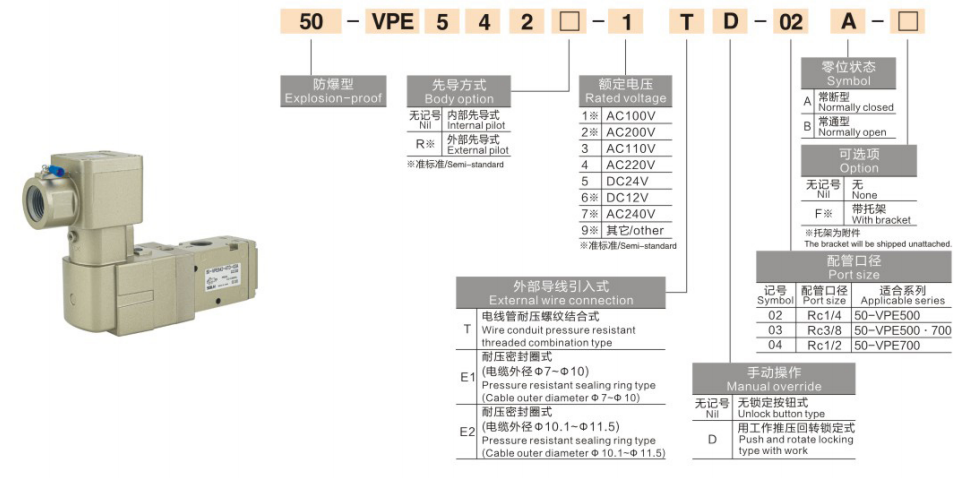

4.1 Ορισμός κωδικού μοντέλου (Παράδειγμα: 50-VPE54201T)

     --50: Κωδικός σειράς πυρίμαχο

     --VPE: Πιλοτική βαλβίδα με ελαστική στεγανοποίηση 3/2 κατευθύνσεων

     --542: Προδιαγραφή VP500, με σπείρωμα κανονικά κλειστό NC

     --0: Τυπική διαμόρφωση

     --1: Νήμα θύρας G1/4

     --T: Μεταλλικός αντιφλεγμονώδης στυπιοθλίπτης καλωδίου

Υποπροδιαγραφές μοντέλου

     --50-VPE500: Τυπική ροή, αποτελεσματική περιοχή τομής 41,4 mm², Cv=2,3, για συμβατικό χειρισμό υπό κενό

     --50-VPE700: Υψηλή ροή, αποτελεσματική περιοχή τομής 72mm², Cv=4,0, για μεταφορά μεγάλου φύλλου και χαρτοκιβωτίων πολλαπλών οπών υπό κενό

4.2 Δομή & Λογική κυκλώματος αέρα (3/2 Κανονικά κλειστό NC, ΟΧΙ μετατρέψιμο)

     -- Ορισμός θύρας: είσοδος παροχής P, έξοδος A, μονή εξάτμιση R. ανεξάρτητη θύρα εξάτμισης πιλότου PE. Σε ζώνες με προστασία από εκρήξεις υψηλής σκόνης, οι εξωτερικές σωληνώσεις μπορούν να οδηγήσουν τα καυσαέρια σε ασφαλείς περιοχές

     --Δομή καρουλιού: Τύπος σκληρού σφράγισης πιλότου, εκκίνηση μηδενικής διαφορικής πίεσης, σταθερή λειτουργία υπό πλήρες κενό έως -101,2 kPa, αποκλειστική αδιάβροχη βαλβίδα για κυκλώματα κενού

NC Working Logic (ΧΩΡΙΣ δυνατότητα εναλλαγής λειτουργίας)

     --Ενεργοποιημένο: P συνδεδεμένο στο A για παροχή αέρα, R κλειστό. η γεννήτρια κενού παράγει αρνητική πίεση, ο κύλινδρος μονής δράσης εκτείνεται

     -- Απενεργοποίηση: P διακόπτεται, A συνδέεται αυτόματα στο R για ανακούφιση πίεσης. βεντούζα στιγμιαία θραύση κενού, το ελατήριο μονής δράσης του κυλίνδρου ανασύρεται αυτόματα. Τα τεμάχια εργασίας απελευθερώνονται όταν ο αντιεκρηκτικός εξοπλισμός τερματίζεται για να βελτιωθεί η λειτουργική ασφάλεια

4.3 Αντιστοίχιση εξαρτημάτων εγκατάστασης

     -- Άμεση τοποθέτηση με σπείρωμα: θύρες σπειρώματος M5, G1/8, G1/4, εγκατεστημένες απευθείας ανάντη των γεννητριών κενού

     -- Αποκλειστική νησίδα πολλαπλής κενού: αποκλειστική βάση 3 θυρών 50-VV3PE με ανεξάρτητα κανάλια αέρα, δεν μπορεί να αναμιχθεί συναρμολογημένη με βαλβίδες VFE 5 θυρών

4.4 Πλεονεκτήματα πυρήνα (Μόνο συμβατή πυρίμαχη βαλβίδα για κυκλώματα κενού με αντιεκρηκτική προστασία)

     --Εκκίνηση μηδενικής διαφορικής πίεσης, συμβατή τόσο με αρνητική πίεση κενού όσο και με τυπικές συνθήκες εργασίας θετικής πίεσης

     --Αυτόματη ανακούφιση πίεσης σε περίπτωση απώλειας ισχύος. τα τεμάχια εργασίας απελευθερώνονται όταν ο αντιεκρηκτικός εξοπλισμός σταματά για να αποφευχθεί ο τραυματισμός σύσφιξης ή οι κίνδυνοι πτώσης

     -- Εξαιρετικά χαμηλής διαρροής σφράγιση, χωρίς εξασθένιση αναρρόφησης κατά τη διάρκεια προσρόφησης κενού μεγάλης διάρκειας

4.5 Τυπικές εφαρμογές

     -- Αντιεκρηκτικό χειρισμό κενού: γεννήτρια κενού ZU/ZB + βεντούζα buffer ZPT για μπαταρία λιθίου, επίστρωση και παραλαβή υλικού με προστασία από εκρήξεις τροφίμων

     --Κύλινδροι επαναφοράς ελατηρίου μονής δράσης για απλή ανύψωση, σύσφιξη και εκτόξευση

     --Μεταφορά προσρόφησης αρνητικής πίεσης φιλμ, χαρτοκιβωτίων και γυάλινων φύλλων σε εργαστήρια εύφλεκτων και εκρηκτικών

     --Διακλαδώστε κυκλώματα διακοπής παροχής αέρα και συντήρησης ανακούφισης πίεσης για αντιεκρηκτικό εξοπλισμό

5. Πίνακας σύγκρισης: 50-VFE VS 50-VPE

6. Πλήρης αντιστοίχιση πνευματικών κυκλωμάτων τυπικής αντιεκρηκτικής προστασίας

     --Κύκλωμα1: Χειρισμός κενού με αντιεκρηκτική προστασία (50-VPE54201T):  Συνδυασμός αέρα χωρίς εκρήξεις AFC2000 → 50-VPE54201T → σωλήνας PU6 → ευθεία γεννήτρια κενού ZU + βεντούζα buffer ZPT

    --Κύκλωμα 2: Μεταφορά διπλού κυλίνδρου με αντιεκρηκτική προστασία (50-VFE51201T):  Αντιεκρηκτική τριπλή μονάδα αέρα AC2000 → 50-VFE51201T νησίδα βαλβίδας 5 θυρών → σωλήνας PU8 → SC/SDA διπλής δράσης αντιεκρηκτικός κύλινδρος

    --Κύκλωμα 3: Συσφιγκτήρας μονής δράσης με αντιεκρηκτική προστασία:  Αντιεκρηκτικός ρυθμιστής πίεσης AR → 50-VPE500 → μικροσωλήνωση PU4 → Μίνι κύλινδρος μονής δράσης MAL

7. Προδιαγραφές Λειτουργίας Ασφαλείας Επιλογής & Αντιεκρηκτικής Ασφάλειας

    --Τα κυκλώματα κενού πρέπει να υιοθετούν μόνο 50-VPE:  Η δομή του καρουλιού του 50-VFE δεν μπορεί να μετατοπιστεί χωρίς διαφορά πίεσης. Η χρήση του για κυκλώματα κενού οδηγεί σε πλήρη αστοχία και κινδύνους ασφαλείας από πτώση του τεμαχίου εργασίας. Οι τριπλές μονάδες AC/BC με γεννήτριες ομίχλης λαδιού απαγορεύονται αυστηρά για συστήματα υποπίεσης, καθώς η μόλυνση λαδιού θα μπλοκάρει τον αγωγό VPE και θα προκαλέσει διαρροή.

    --Οι κύλινδροι διπλής ενέργειας πρέπει να υιοθετούν βαλβίδα 5 θυρών 50-VFE:  Το VPE 3 θυρών παρέχει μόνο μονή έξοδο αέρα και δεν μπορεί να πραγματοποιήσει την επέκταση και ανάσυρση του κυλίνδρου αμφίδρομη κίνηση. δεν μπορεί να αντικαταστήσει βαλβίδες 5 θυρών.

     --Απαγορεύεται η μικτή συναρμολόγηση βάσεων πολλαπλής:  Η βάση VFE 5 θυρών και η βάση VPE 3 θυρών έχουν ανεξάρτητα ανοίγματα καναλιών αέρα. Η διασταυρούμενη εγκατάσταση θα προκαλέσει διαρροή αέρα πλήρους κυκλώματος και δυσλειτουργία του εξοπλισμού.

    --Μαυποχρεωτικοί κανόνες καλωδίωσης με αντιεκρηκτική προστασία:  Οι αυθεντικοί μεταλλικοί στυπιοθλίπτες καλωδίων τύπου T του εργοστασίου πρέπει να χρησιμοποιούνται με καλώδια ερμητικά σφραγισμένα. δεν υπάρχουν εκτεθειμένες μεταλλικές επαφές μέσα στα κουτιά καλωδίωσης. Απαγορεύεται η μη εξουσιοδοτημένη αντικατάσταση με συνηθισμένες πλαστικές πρίζες. Εάν η πιλοτική θύρα εξάτμισης PE χρειάζεται εξωτερική αποστράγγιση, οι σωληνώσεις πρέπει να οδηγούν τα καυσαέρια σε καθορισμένες αντιεκρηκτικές ασφαλείς ζώνες για να αποφευχθεί η συσσώρευση εύφλεκτων αερίων.

    --Απαίτηση φιλτραρίσματος μπροστινού τμήματος παροχής αέρα:  Το φίλτρο αέρα AF/AFC (ακρίβεια 5μm) πρέπει να εγκατασταθεί ανάντη των αντιεκρηκτικών βαλβίδων. Η σκόνη και οι υδρατμοί που εισέρχονται στο σώμα της βαλβίδας θα προκαλέσουν εμπλοκή καρουλιού, το οποίο μπορεί να προκαλέσει κίνδυνο καύσης και έκρηξης σε συνθήκες εργασίας με αντιεκρηκτική προστασία.

     --Κανονισμοί συντήρησης και επισκευής:  Κλείστε τη χειροκίνητη σφαιρική βαλβίδα HSV ανάντη και την υπολειπόμενη πίεση του σωλήνα εξάτμισης πριν την αποσυναρμολόγηση για συντήρηση. Απαγορεύεται η αποσυναρμολόγηση του αντιεκρηκτικού περιβλήματος σε κατάσταση ενεργού ή υπό πίεση. κατεστραμμένες αντιφλεγμονώδεις επιφάνειες ζευγαρώματος θα ακυρώσουν όλες τις αντιεκρηκτικές πιστοποιήσεις.

8. Πεδία Βιομηχανικής Εφαρμογής

     Αντιεκρηκτική επίστρωση και γραμμές συναρμολόγησης μπαταριών λιθίου, αυτοματισμός ψεκασμού χρωμάτων, αυτόματος έλεγχος βαλβίδας χημικών αγωγών, εργαστήρια σκόνης εκτύπωσης μελανιού, γραμμές παραγωγής συσκευασιών με προστασία από εκρήξεις τροφίμων, πνευματικοί ενεργοποιητές υποστήριξης λαδιού και αερίου, φαρμακευτικός καθαρός αντιεκρηκτικός εξοπλισμός, αντιεκρηκτικοί χειριστές διαλογής υλικών για σκόνη.

Περίληψη μίας πρότασης

     Πιλοτικές ηλεκτρομαγνητικές βαλβίδες πυρίμαχης σειράς SOLH 50 χωρισμένες σε καρούλι 5 θυρών 50-VFE για κυλίνδρους διπλής δράσης και τύπου 50-VPE 3 θυρών για κυλίνδρους κενού και μονής δράσης, πιστοποιημένες Ex d II BT4 / CCC / TIIS με πιστοποίηση IPXne ως λύση διακοπτών με πιστοποίηση PX6. Γραμμές βιομηχανικής παραγωγής εύφλεκτων εκρηκτικών 1 & Ζώνης 2.
