Πνευματική Ηλεκτρομαγνητική Βαλβίδα Σειρά 4V 5/2 & 5/3 Way | Βαλβίδα ελέγχου κατεύθυνσης που λειτουργεί με πιλότο

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασική δομή

     Η σειρά SOLH 4V είναι η πιο καθολικήπνευματική κατευθυντική βαλβίδα ελέγχου που λειτουργεί με πιλότο για βιομηχανικούς αυτοματισμούς, κάλυψη5/2 κατευθύνσεων (5 θυρών 2 θέσεων) και5/3 κατεύθυνσης (5-port 3-θέσεις) διαμορφώσεις. Ειδικά σχεδιασμένο για τηλεσκοπική κίνηση, ενδιάμεσο σταμάτημα και έλεγχο συγκράτησης πίεσης κυλίνδρων διπλής ενέργειας, διαθέτει δομή τύπου καρουλιού και εσωτερική κίνηση πιλότου. Ως τυπικό ηλεκτρονικό εξάρτημα πνευματικού ελέγχου, υιοθετείται ευρέως σε αυτοματοποιημένα μηχανήματα, εξοπλισμό συσκευασίας, μηχανήματα επεξεργασίας και πνευματικά συστήματα μετάδοσης με σταθερή απόδοση και ευέλικτες λειτουργίες.

  1.1 Ορισμός τυπικής διεπαφής πέντε θυρών

     • Π Λιμάνι: Κύρια είσοδος αέρα, συνδεδεμένη στην πηγή παροχής αέρα

     • Θύρες εργασίας A/B: Θύρες εξόδου, συνδεδεμένες σε δύο θαλάμους κυλίνδρων διπλής ενέργειας για έλεγχο της επέκτασης και της ανάκλησης

     • Θύρες εξάτμισης R/S: Θύρες εξάτμισης εκτόνωσης πίεσης, συνήθως εξοπλισμένες με σιγαστήρες για μείωση θορύβου και ομαλό αερισμό

  1.2 Βασικά δομικά χαρακτηριστικά

     • Δομή πυρήνα βαλβίδας: Σχεδίαση καρουλιού κολόνας ολίσθησης υψηλής ακρίβειας, χαμηλή τριβή και ευαίσθητη εναλλαγή

     • Λειτουργία οδήγησης: Εσωτερική μονάδα πιλότου, χαμηλή κατανάλωση ενέργειας και σταθερή απόδοση αναστροφής

     • Εφαρμοστέο αντικείμενο: Ταίριασμα πλήρους εύρους για πνευματικούς κυλίνδρους διπλής δράσης

2. 5/2 Way Valve – Basic Reversing Control

     Η δομή 5/2 κατευθύνσεων είναι το βασικό μοντέλο της σειράς 4V, χωρισμένη σε τύπους μονής ηλεκτρικής και διπλής ηλεκτρικής ρύθμισης, προσαρμοσμένη σε διαφορετικές απαιτήσεις πνευματικής λογικής και ελέγχου ασφάλειας.

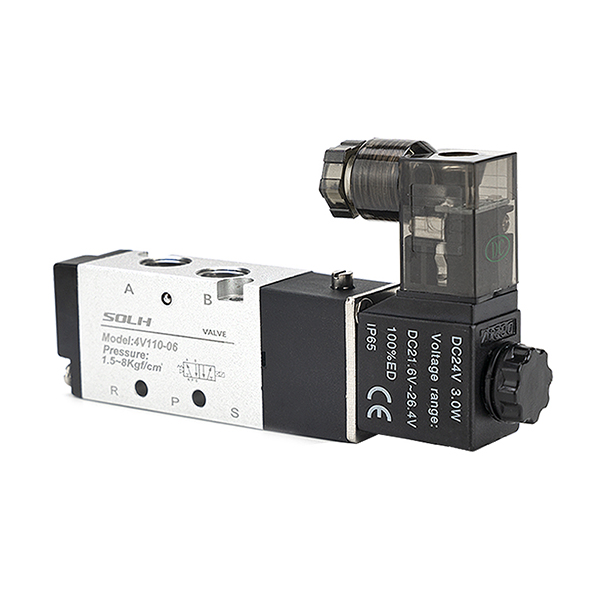

  2.1 Ενιαίος ηλεκτρικός έλεγχος (4V110/210/310/410)

     • Αρχή Εργασίας: Εξοπλισμένο με ένα ηλεκτρομαγνητικό πηνίο και ελατήριο επαναφοράς. Η βαλβίδα αντιστρέφεται όταν ενεργοποιείται και επανέρχεται αυτόματα με δύναμη ελατηρίου όταν απενεργοποιείται.

     • Βασικά Χαρακτηριστικά: Σχεδίαση επαναφοράς με απενεργοποίηση με απόδοση ασφαλή για αστοχία, απλή δομή και οικονομικά αποδοτική.

     • Τυπικές Εφαρμογές: Συνήθης παλινδρομική κίνηση κυλίνδρου, μηχανισμός επαναφοράς διακοπής έκτακτης ανάγκης, απλός εξοπλισμός σύσφιξης και τοποθέτησης.

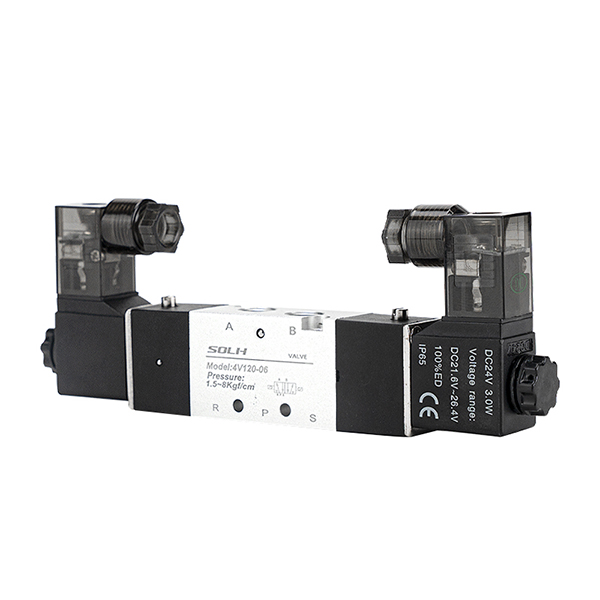

  2.2 Διπλός ηλεκτρικός έλεγχος (4V120/220/320/420)

     • Αρχή Εργασίας: Διπλά πηνία για εναλλακτικό έλεγχο χωρίς ελατήριο επαναφοράς. Η βαλβίδα διατηρεί την τρέχουσα θέση της μετά την απενεργοποίηση μελειτουργία διατήρησης μνήμης.

     • Βασικά Χαρακτηριστικά: Υψηλή ακρίβεια τοποθέτησης, εξοικονόμηση ενέργειας (κατανάλωση ενέργειας μόνο κατά την όπισθεν), σταθερή διατήρηση θέσης απενεργοποίησης.

     • Τυπικές Εφαρμογές: Ακριβής τοποθέτηση σταθμού, ενδιάμεση διακοπή διαδρομής, μακροπρόθεσμη διατήρηση πίεσης και σενάρια κλειδώματος σταθερής θέσης.

3. Βαλβίδα 5/3 – Έλεγχος ακριβείας ενδιάμεσης θέσης

     Η δομή τριών θέσεων 5/3 προσθέτει μια ενδιάμεση ουδέτερη κατάσταση με βάση την αντιστροφή δύο θέσεων, πραγματοποιώντας τρεις βασικές ενδιάμεσες λειτουργίες για την κάλυψη των απαιτήσεων προηγμένου πνευματικού ελέγχου (Εφαρμοσμένα μοντέλα: 4V130/230/330/430).

  3.1 Κλειστό κέντρο (Τύπος C)

     Λειτουργία: Όλες οι θύρες είναι πλήρως κλειστές στην ενδιάμεση θέση. Πραγματοποιεί κλείδωμα κυλίνδρου και συγκράτηση πίεσης, υποστήριξη στοπ της ανάρτησης και προστασία κατά της πτώσης.

     Σενάριο: Κλείδωμα Jig, κατακόρυφος κύλινδρος κατά της πτώσης, ενδιάμεση θέση σταθερό στοπ.

  3.2 Κέντρο εξάτμισης (Τύπος Ε)

     Λειτουργία: Οι θύρες εργασίας A/B επικοινωνούν με τις θύρες εξάτμισης στην ενδιάμεση θέση. Το σύστημα εκτονώνει την πίεση και ο κύλινδρος επιπλέει ελεύθερα.

     Σενάριο: Εκτόνωση πίεσης ασφαλείας εξοπλισμού, χειροκίνητη μεταφορά και αποσφαλμάτωση, προστασία μηχανικής επαναφοράς.

  3.3 Κέντρο πίεσης (Τύπος P)

     Λειτουργία: Η είσοδος αέρα P επικοινωνεί και με τις δύο θύρες A/B στην ενδιάμεση θέση, μετατρέποντας τον κύλινδρο διπλής ενέργειας σε έξοδο μονής δράσης.

     Σενάριο: Σύγχρονη σύσφιξη, αμφίδρομη διατήρηση πίεσης, έλεγχος ειδικής ισορροπίας δυνάμεων.

4. Κανόνες κωδικοποίησης μοντέλου & κοινές προδιαγραφές

  1. Λογική Κωδικοποίησης: 4V [Κωδικός μεγέθους] [Κωδικός ελέγχου/μεσαίας λειτουργίας] - [Μέγεθος θύρας]

  2. Τυπικά κοινά μοντέλα

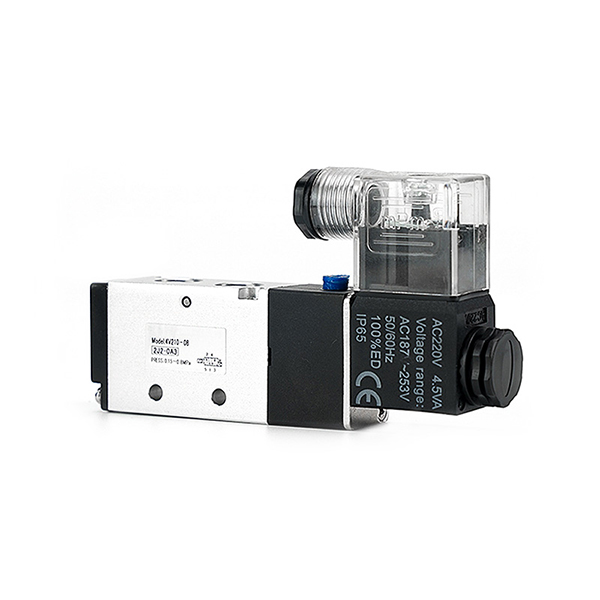

     • 4V210-08: Θύρα G1/4, ενιαίος ηλεκτρικός έλεγχος, 5/2 τρόπος (το πιο καθολικό πρότυπο μοντέλο)

     • 4V220-08: Θύρα G1/4, διπλός ηλεκτρικός έλεγχος, 5/2 κατευθύνσεις (τοποθεσία μνήμης απενεργοποίησης)

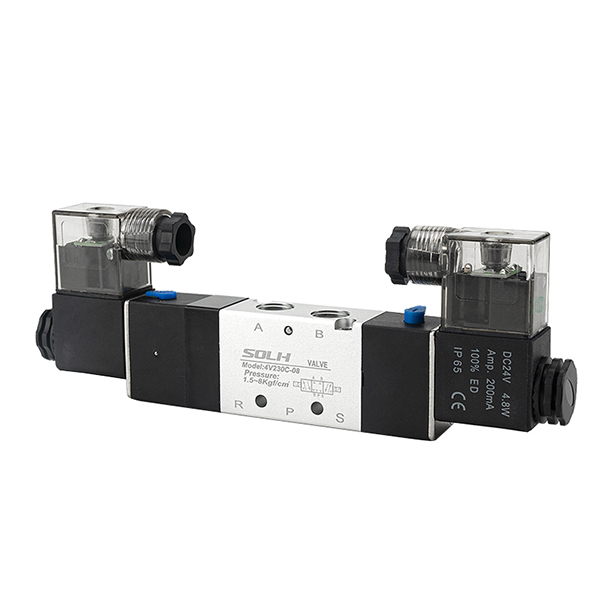

     • 4V230C-08: Θύρα G1/4, κλειστό κέντρο 5/3 κατευθύνσεων (κλείδωμα κυλίνδρου & συγκράτηση πίεσης)

     • 4V310-10: Θύρα G3/8, μονός ηλεκτρικός έλεγχος, 5/2 δρόμων (έλεγχος κύριου κυκλώματος μεγάλης ροής)

5. Βασικές τεχνικές παράμετροι

6. Οδηγίες Επαγγελματικής Επιλογής

  6.1 Επιλογή 5/2 θέσεων δύο θέσεων

     • Ενιαίος Ηλεκτρικός Έλεγχος: Προτεραιότητα για σενάρια συμβατικής παλινδρομικής κίνησης και επαναφοράς ασφαλείας, με αυτόματη επαναφορά απενεργοποίησης και λειτουργία με ασφάλεια.

     • Διπλός Ηλεκτρικός Έλεγχος: Προτεραιότητα για σταθμούς εντοπισμού θέσης, σενάρια ενδιάμεσης στάσης και μακροπρόθεσμης διατήρησης, με μνήμη απενεργοποίησης και ακριβή εντοπισμό θέσης.

  6.2 Επιλογή τριών θέσεων 5/3

     • Τύπος C (Κλειστό κέντρο): Για ενδιάμεσο κλείδωμα κυλίνδρου, συγκράτηση της ανάρτησης και προστασία κατά της πτώσης.

     • Τύπος Ε (Κέντρο εξάτμισης): Για σενάρια ανακούφισης πίεσης ασφαλείας εξοπλισμού, ελεύθερης αιώρησης και χειροκίνητου εντοπισμού σφαλμάτων.

     • Τύπος P (Κέντρο πίεσης): Για σύγχρονη σύσφιξη, αμφίδρομη σταθεροποίηση πίεσης και ειδικό πνευματικό έλεγχο ισορροπίας.

Περίληψη μίας πρότασης

     Η σειρά SOLH 4V καλύπτει πνευματικές βαλβίδες 5/2 & 5/3 πιλότου με μονό/διπλό ηλεκτρικό έλεγχο και τρεις ενδιάμεσες λειτουργίες, που είναι το προτιμώμενο στάνταρ εξάρτημα για βιομηχανική πνευματική αναστροφή, τοποθέτηση, συγκράτηση πίεσης και έλεγχο ασφαλείας κυλίνδρων διπλής ενέργειας.
