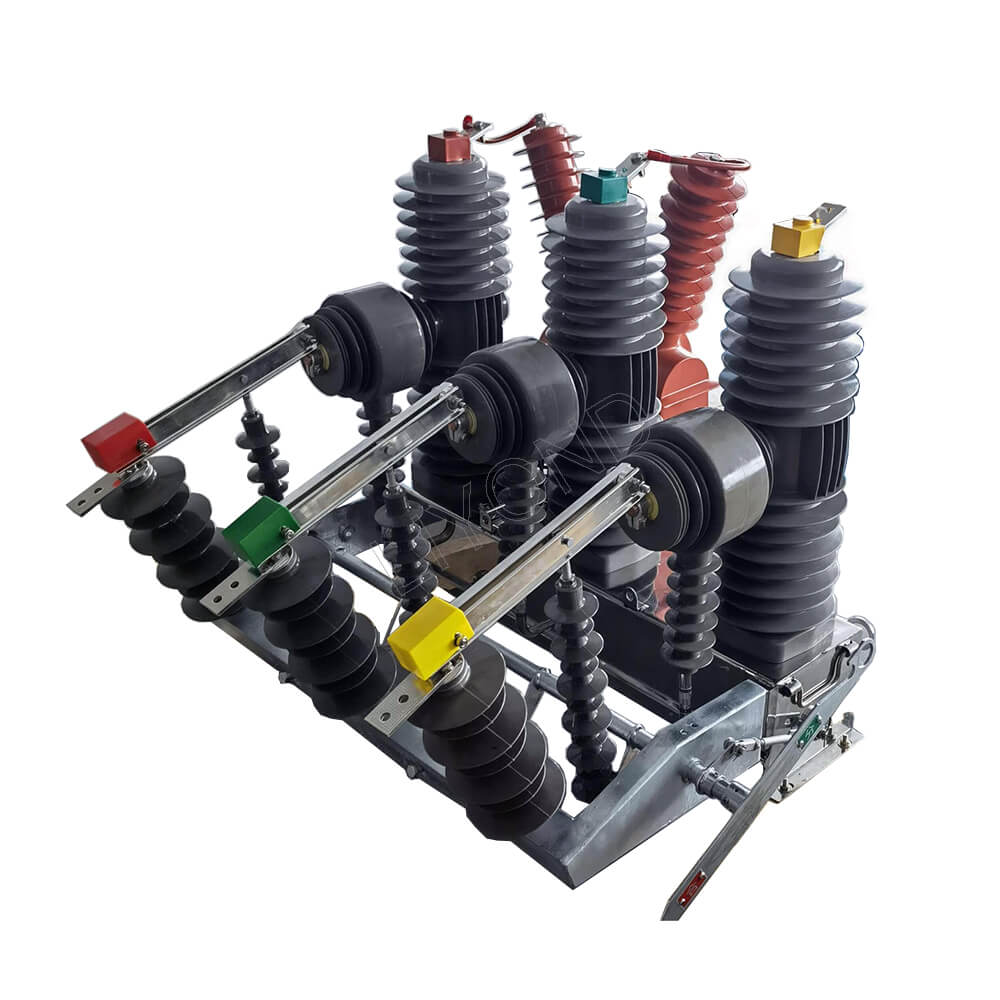

24kv υπαίθρια υψηλής τάσης έξυπνος τριπλός πόλος τοποθετημένος σε κενό διακόπτη auto recloser

24kv υπαίθρια υψηλής τάσης έξυπνος τριπλός πόλος τοποθετημένος σε κενό διακόπτη auto recloser

ZW32-24 Σειρά Εξωτερική Διακόπτη κενού υψηλής τάσης χρησιμοποιείται σε AC 50Hz, ονομαστική τάση 24KV τριφασικού συστήματος τροφοδοσίας για το ρεύμα φορτίου κλεισίματος/θραύσης ρεύματος, υπερέντασης και βραχυκυκλώματος ρεύματος. Ο διακόπτης μπορεί να εξοπλίσει με τον επανασύνδεση του ελεγκτή στα χαρακτηριστικά των ρεύματος διάλειμμα ταυτότητας και να επιτύχει πολλαπλές αυτόματες επαναλήψεις ή απομόνωση σφάλματος. Αυτο-προκειμένου το PT ως πηγή τροφοδοσίας, γίνεται ένας έξυπνος διακόπτης κυκλώματος ικανός να ελεγχθεί με έξοδο της τάσης και ρεύματος.

Μπορεί να είναι εξοπλισμένο με μηχανισμό λειτουργίας ελατηρίου, ο οποίος έχει βασικές λειτουργίες όπως ρεύμα φορτίου σπάσιμο και κλείσιμο, ρεύμα υπερφόρτωσης και ρεύμα βραχυκυκλώματος. Είναι ο βασικός τύπος της σειράς ZW32-24. Ο διακόπτης κυκλώματος και ο διακόπτης απομόνωσης μπορούν να συνδυαστούν για να σχηματίσουν έναν "συνδυασμένο διακόπτη κυκλώματος" (στο εξής αναφέρεται ως "συνδυασμένος διακόπτης κυκλώματος") με ένα ξεχωριστό κάταγμα. Στον διακόπτη απομόνωσης, ο χρήστης μπορεί να επιλέξει να χρησιμοποιήσει τη μόνωση από καουτσούκ σιλικόνης, το οποίο έχει τα χαρακτηριστικά της βροχής, του χιονιού, της άμμου και της αντι-ρύπανσης και της διάβρωσης και μπορεί να αποφύγει αποτελεσματικά την κατάψυξη και την οξείδωση του διακόπτη απομόνωσης.

Ο διακόπτης του κυκλώματος μπορεί να είναι eGued με έναν αστραπή, και ο υπεύθυνος αστραπής μπορεί να εγκατασταθεί σε οποιαδήποτε πλευρά των εισερχόμενων και εξερχόμενων γραμμών σύμφωνα με τις απαιτήσεις των χρηστών.

Ο διακόπτης κυκλώματος μπορεί να είναι εξοπλισμένος με έναν ελεγκτή ρεύματος εισόδου, ο οποίος έχει τη λειτουργία της διαφυγής ροής και του υπερ-ρεύματος σπάσιμο: ο διακόπτης κυκλώματος μπορεί να εξοπλιστεί με 2 έως 3 μετασχηματιστές μέτρησης ή μέτρησης.

Ο ελεγκτής recloser μπορεί να ρυθμιστεί ως ένας τύπος recloser έξυπνος διακόπτης κυκλώματος. Ο βασικός τύπος και ο επαναληπτικός ελεγκτής είναι κατάλληλοι για την ευκαιρία της κατανάλωσης ρεύματος εύκολης πρόσβασης. Ο τύπος PT και ο ελεγκτής σύμπτωσης είναι κατάλληλοι για την ευκαιρία χωρίς παροχή ρεύματος. Ο έξυπνος διακόπτης κυκλώματος είναι κατάλληλος για την παροχή ρεύματος τύπου ακτινοβολίας και το σύστημα τροφοδοσίας δικτύου δακτυλίου για να βοηθήσει το σύστημα να εξαλείψει τα μεταβατικά σφάλματα και να αποκαταστήσει αυτόματα την τροφοδοσία και επίσης να απομονώσει, σφάλματα για την επίτευξη αυτοματοποίησης δικτύου διανομής

ZW32-24 Υπαίθρια AC Διακοπή κυκλώματος κενού υψηλής τάσης (στο εξής αναφέρεται ως διακόπτης κυκλώματος) έχει τάση 24KV, 50Hz τριών φάσεων εξοπλισμού διανομής ρεύματος AC. Χρησιμοποιείται κυρίως για το άνοιγμα και το κλείσιμο του ρεύματος φορτίου, του ρεύματος υπερφόρτωσης και του ρεύματος βραχυκυκλώματος στο σύστημα τροφοδοσίας. Ρεύμα ρεύματος υπερφόρτωσης και βραχυκυκλώματος. Κατάλληλο για τους υποσταθμούς και τις βιομηχανικές και εξορυκτικές επιχειρήσεις στο σύστημα διανομής για σκοπούς προστασίας και ελέγχου, περισσότερο είναι κατάλληλο για το αγροτικό δίκτυο και τον τόπο της συχνής λειτουργίας.

Χαρακτηριστικά δομής προϊόντων

1. Το κέλυφος είναι κατασκευασμένο από ανοξείδωτο χάλυβα υψηλής ποιότητας ή συνηθισμένη πλάκα χάλυβα, η οποία ψεκάζεται με ανθεκτικό στο υπεριώδη βερνίκι μετά από διαδικασία επεξεργασίας αντιτάλης Dacromet. Το προϊόν έχει εξαιρετική αντι -τριβή, αντι -αλάτι ομίχλη και άλλες αντι -περιβαλλοντικές ιδιότητες.

2. Ο σταθερός μονωμένος πόλος APG είναι ενθυλακωμένος με καουτσούκ σιλικόνης (ως μόνωση και ρυθμιστικό διάλυμα), με μικρό όγκο, εξαιρετική απόδοση κατά της συμπύκνωσης, μακρά επαγγελματική διάρκεια ζωής και αξιόπιστη απόδοση.

3. Ο μηχανισμός λειτουργίας είναι ένας μηχανισμός λειτουργίας ελατηρίου, ο οποίος μπορεί να είναι χειροκίνητος ή ηλεκτρικός. Όταν είναι απαραίτητο, μπορεί να προστεθεί μια συσκευή λειτουργίας τηλεχειρισμού και μια συσκευή για την αποφυγή κλεισίματος ρεύματος εισόδου. Η απαιτούμενη ισχύς της εξωτερικής τροφοδοσίας δεν είναι μεγαλύτερη από 70W, η οποία είναι εύκολο να είναι εξοπλισμένη με εφεδρική τροφοδοσία. Η συσκευή buffer με μοναδικό σχεδιασμό έχει εξαιρετική απόδοση, μικρή ανάκαμψη και χαμηλό θόρυβο.

4. Ο θάλαμος σβήνοντας τόξο υιοθετεί ειδική τεχνολογία συγκόλλησης από ανοξείδωτο χάλυβα χωρίς ηλεκτρολυτική, με υψηλή ποιότητα συγκόλλησης, σταθερότητα και αξιοπιστία και χαμηλό ρυθμό διαρροής αέρα. Χρησιμοποιούνται στη διαδικασία παραγωγής ειδικού κεραμικού μεταλλικοποίησης και προηγμένης διαδικασίας μεταλλοποίησης κεραμικής για να εξασφαλιστεί η αεροπορική στεγανότητα του προϊόντος και η αντοχή εφελκυσμού είναι 130MPa πλήρης πρωτογενή σφράγιση.

5. Ο μετασχηματιστής ρεύματος είναι κατασκευασμένος από υψηλής ποιότητας μαγνητικό αγώγιμο υλικό και σύνθετη μόνωση εποξειδικής ρητίνης και καουτσούκ σιλικόνης. Έχει τα πλεονεκτήματα μεγάλης χωρητικότητας, υψηλής δυναμικής θερμικής σταθερότητας, υψηλού επιπέδου ακρίβειας, χωρίς συντήρηση και υψηλής αξιοπιστίας.

Χαρακτηριστικά

1. Ο διακόπτης κυκλώματος υιοθετεί μια τριφασική δομή πυλώνα, η οποία έχει τα χαρακτηριστικά της απόδοσης, τη σταθερότητα και την αξιοπιστία, τον κίνδυνο καύσης και έκρηξης, χωρίς συντήρηση, μικρού μεγέθους, ελαφρού βάρους και μεγάλης διάρκειας ζωής.

2. Ο διακόπτης του κυκλώματος υιοθετεί μια πλήρως κλειστή δομή με καλή απόδοση σφράγισης, η οποία βοηθά στη βελτίωση της απόδοσης της απόστασης υγρασίας και της αντι-συμπύκνωσης και είναι ιδιαίτερα κατάλληλη για χρήση σε σοβαρές κρύες ή υγρές περιοχές.

3. Οι τριφασικοί πυλώνες και οι μετασχηματιστές ρεύματος είναι μονωμένοι από εισαγόμενα υπαίθρια εποξειδικά στερεά ρητίνης, τα οποία έχουν τα χαρακτηριστικά της αντοχής υψηλής και χαμηλής θερμοκρασίας, της υπεριώδους αντοχής και της αντοχής στη γήρανση.

4. Ο μηχανισμός λειτουργίας υιοθετεί έναν μικροσκοπικό μηχανισμό λειτουργίας pop-up, ο οποίος έχει χαμηλή κατανάλωση ενέργειας για το άνοιγμα και το κλείσιμο. Η μετάδοση του μηχανισμού υιοθετεί τη λειτουργία άμεσης μετάδοσης, με λιγότερα εξαρτήματα ανοίγματος και κλεισίματος και υψηλή αξιοπιστία. Ο μηχανισμός λειτουργίας βρίσκεται σε ένα σφραγισμένο κουτί μηχανισμού, το οποίο επιλύει το πρόβλημα της διάβρωσης του μηχανισμού και βελτιώνει την αξιοπιστία του μηχανισμού.

5. Οι εργασίες έναρξης και κλεισίματος του διακόπτη κυκλώματος μπορούν να λειτουργούν με το χέρι ή ηλεκτρικά ή εξ αποστάσεως. Μπορεί να ταιριάζει με τον ελεγκτή για να πραγματοποιήσει αυτοματοποίηση διανομής ενέργειας και μπορεί επίσης να συνδυαστεί με τον ελεγκτή Recloser για να σχηματίσει έναν επαναληπτικό.

6. Ο διακόπτης κυκλώματος μπορεί να είναι εξοπλισμένος με CT δύο φάσεων ή τριφασικής τάξης για αυτόματη προστασία από υπερβολική ρεύματα και έξυπνο έλεγχο για την ανάλυση πληροφοριών. .

7. Ο διακόπτης κυκλώματος μπορεί να είναι εξοπλισμένος με διακόπτη απομόνωσης και τριφασική σύνδεση. Υπάρχει ένα προφανές ορατό κάταγμα όταν ο διακόπτης απομόνωσης βρίσκεται στην κατάσταση εκτός λειτουργίας και έχει μια αντι-μολυσματική αλληλογραφία με το σώμα του διακόπτη. Μπορεί να συνδεθεί με ένα Post Post Post Post Post για εύκολη και ασφαλή συντήρηση.

Βασικές πληροφορίες.

Περιγραφή μοντέλου

Τεχνική παράμετρος

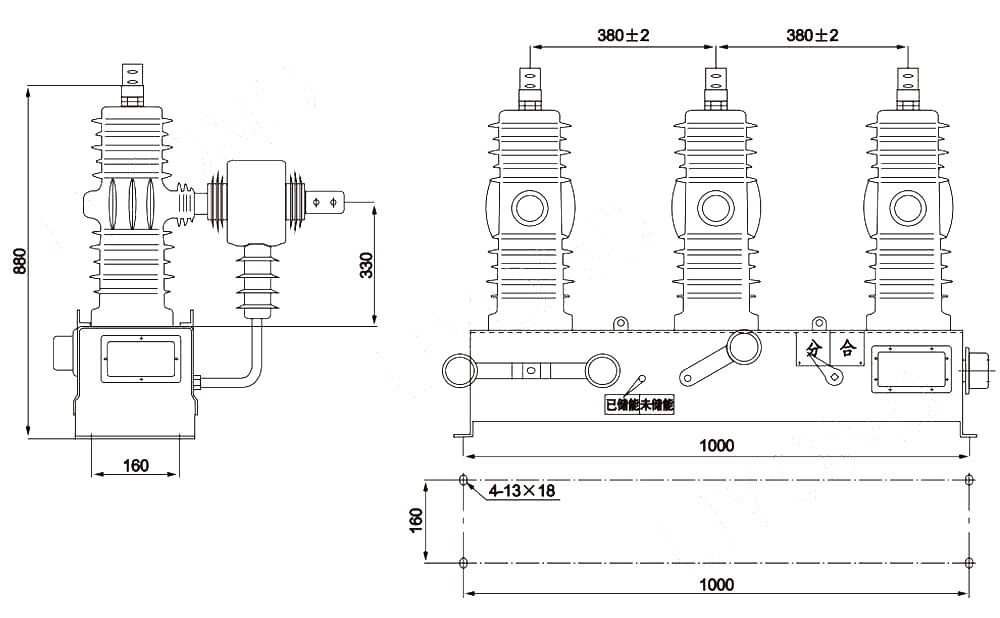

Σχέδιο διαστάσεων

Αναφορά διαστάσεων ZW32-24

Κατά την παραγγελία, προσδιορίστε τον τύπο του προϊόντος, το όνομα, την ποσότητα, το ονομασμένο ρεύμα, το ονομασμένο ρεύμα θραύσης βραχυκυκλώματος, το ρεύμα του ρεύματος του μετασχηματιστή ρεύματος, τη λειτουργία λειτουργίας και την τάση λειτουργίας κ.λπ.

Συνθήκες εργασίας

1. Υψόμετρο 1000m,

2. Η θερμοκρασία του αέρα περιβάλλοντος είναι 45 ° C ~+65 ° C. Η ημερήσια διαφορά θερμοκρασίας είναι 25 ° C.

3. Η ταχύτητα του ανέμου δεν είναι μεγαλύτερη από 35m/s.

4. Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

5. Επίπεδο ρύπανσης: Επίπεδο IV;

6. Τόπος εγκατάστασης: Χωρίς εύφλεκτο, ξηρό κίνδυνο έκρηξης, τόπος χημικής διάβρωσης.
