ZW32-40.5KV Υπαίθριο πόλο τοποθετημένο διακόπτη κυκλώματος κενού 35kv auto recloser

ZW32-40.5KV Υπαίθριο πόλο τοποθετημένο διακόπτη κυκλώματος κενού 35kv auto recloser

ZW32-40.5 Σειρά Υπαίθρια διακόπτες κυκλώματος κενού υψηλής τάσης χρησιμοποιούνται σε συστήματα τροφοδοσίας τριών φάσεων με AC 50Hz και ονομαστική τάση 35kV, ως μέσο διαχωρισμού και συνδυασμού ρεύματος φορτίου, ρεύματος υπερφόρτωσης και ρεύματος βραχυκυκλώματος. Ο διακόπτης του κυκλώματος μπορεί να είναι εξοπλισμένος με τον επανασύνδεση του ελεγκτή για να προσδιορίσει τα τρέχοντα χαρακτηριστικά και να επιτύχει πολλαπλές αυτόματες επανασύνδεσμοι, η αυτοαποκαλούμενη PT ως πηγή ενέργειας για να γίνει ένας έξυπνος διακόπτης κυκλώματος με τάση και έξοδο σήματος ρεύματος και μπορεί να ελεγχθεί. Με το ηλεκτρονικό PT για την παροχή ενέργειας και μπορεί να ολοκληρώσει την καθυστέρηση υπερέκρασης, την καθυστέρηση ρεύματος εισόδου, βραχυκύκλωμα γρήγορης διάσπασης σύνθετης προστασίας τριών σταδίων.

ZW32-40.5 Εξωτερική διακόπτη κυκλώματος κενού υψηλής τάσης αποτελείται κυρίως από ολοκληρωμένο σφραγισμένο πόλο, μετασχηματιστή ρεύματος, μηχανισμό λειτουργίας και σώμα κουτιού. Αυτός ο τύπος διακόπτη κυκλώματος είναι μικροσκοπικός και το κέλυφος του είναι κατασκευασμένο από χάλυβα υψηλής ποιότητας. ZW32-40.5 Εξωτερική διακόπτη κυκλώματος κενού υψηλής τάσης και ταιριάζει με τον έξυπνο συνδυασμό ελέγχου. Η λειτουργία του διακόπτη μπορεί να πραγματοποιηθεί σε τοπικό επίπεδο και μπορεί επίσης να λειτουργήσει με το Remote Control μέσω της διεπαφής επικοινωνίας.

Χαρακτηριστικά

(1) ZW32-40.5 Σειρά προϊόντων Συνολικά για τον τύπο του πυλώνα, τριφασική κοινή τοποθετημένη σε ένα κιβώτιο μηχανισμού, το δυναμικό άκρο του δωματίου των διακυμάνσεων μέσω του βραχίονα καμπύλης, μονωμένες ράβδους σύνδεσης για τον άξονα εξόδου του συνδεδεμένου μηχανισμού. Ο μηχανισμός και η ράβδος σύνδεσης που συνδέονται με τον διακόπτη κυκλώματος βρίσκονται σε αδιάβροχο κουτί. Ο μηχανισμός μετάδοσης του διακόπτη του κυκλώματος αποτελείται από μια ράβδο σύνδεσης και ένα βραχίονα δεκανίκι και το δυναμικό άκρο του θάλαμο διακυβέρνησης συνδέεται με τον άξονα εξόδου του μηχανισμού λειτουργίας μέσω ενός βραχίονα δεκανίκι, μια μονωμένη ράβδο σύνδεσης, μια ράβδο σύνδεσης και έναν μηχανισμό λειτουργίας. Η περιστροφή του άξονα εξόδου οδηγείται για να συνειδητοποιήσει τη δυναμική επαφή του θάλαμου πυροδότησης τόξου για να πραγματοποιήσει τη δράση διαίρεσης και κλεισίματος.

(2) Τα προϊόντα σειράς ZW32-40.5 είναι εξοπλισμένα με μετασχηματιστή ρεύματος, κάθε φάση μπορεί να πάρει τέσσερις περιελίξεις, δύο από τα οποία χρησιμοποιούνται για μέτρηση, δύο για προστασία. Σύμφωνα με την ανάγκη του πελάτη, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 μπορεί να εγκατασταθεί.

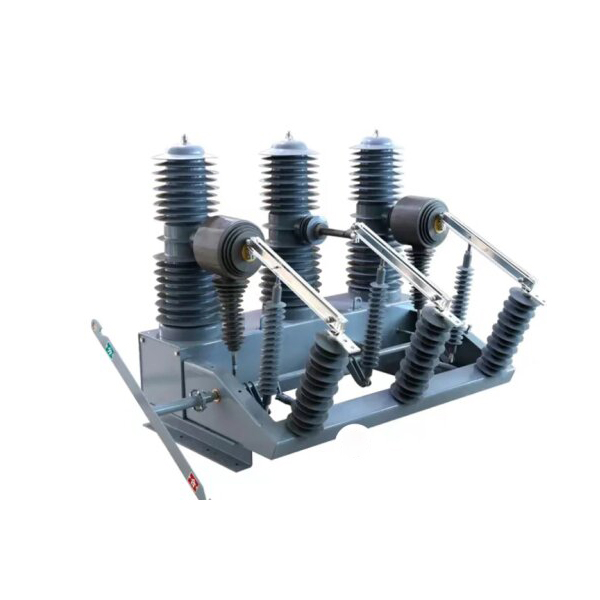

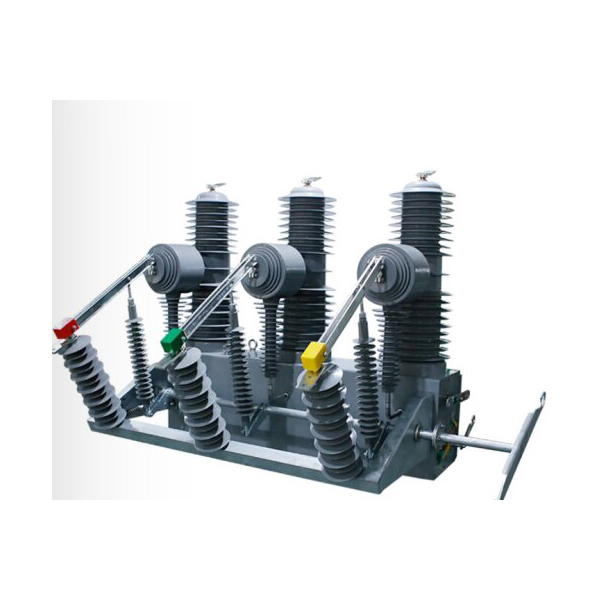

(3) Οι διακόπτες αποσύνδεσης μπορούν να προστεθούν στην πλευρά του διακόπτη κυκλώματος για να σχηματίσουν έναν υπαίθριο διακόπτη κενού υψηλής τάσης και μια υπαίθρια συσκευή συνδυασμού διακόπτη υψηλής τάσης, η οποία αυξάνει τα ορατά αποσυνδέσεις και έχει αξιόπιστη λειτουργία αλληλοσύνδεσης.

Βασικές πληροφορίες.

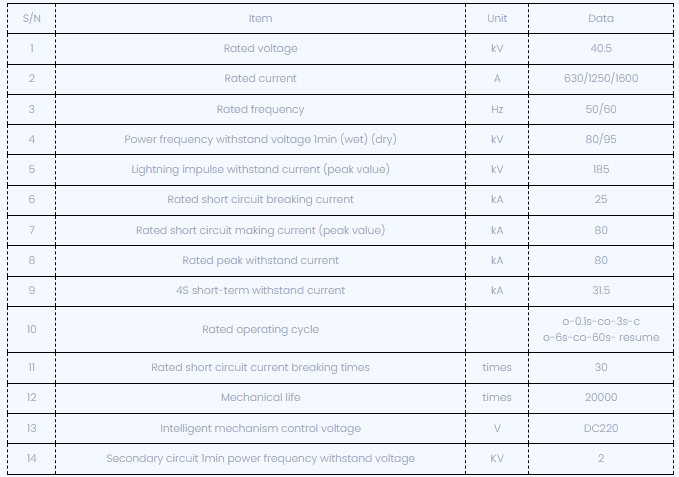

Τεχνική παράμετρος

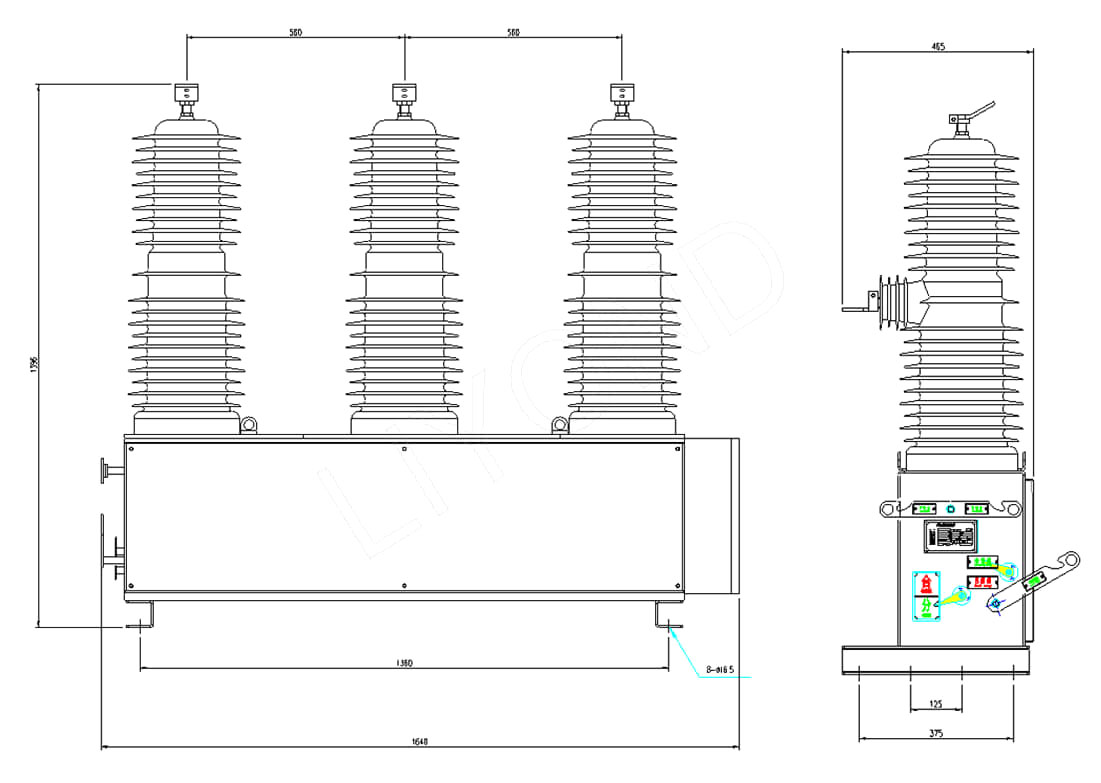

Σχέδιο διαστάσεων:

Αναφορά αναφοράς ZW32-40.5Dimensions

Κατά την παραγγελία, προσδιορίστε τον τύπο του προϊόντος, το όνομα, την ποσότητα, το ονομασμένο ρεύμα, το ονομασμένο ρεύμα θραύσης βραχυκυκλώματος, το ρεύμα του ρεύματος του μετασχηματιστή ρεύματος, τη λειτουργία λειτουργίας και την τάση λειτουργίας κ.λπ.

Συνθήκες εργασίας

1. Θερμοκρασία αέρα περιβάλλοντος: -30 ℃ ~+60 ℃;

2. Υψόμετρο: Όχι περισσότερο από 2.000 μέτρα.

3. Η ταχύτητα του ανέμου δεν υπερβαίνει τα 34m/s.

¨ Οι δονήσεις ή οι κινήσεις εδάφους εκτός του εξοπλισμού διανομής και ελέγχου είναι αμελητέες.

4. Επίπεδο ρύπανσης: Επίπεδο IV;

5. Θερμοκρασία αποθήκευσης -40 ℃ ~+85 ℃.

Συχνές ερωτήσεις

Ε1: Είστε κατασκευαστής ή έμπορος;

A1: Είμαστε ένας κορυφαίος επαγγελματίας κατασκευαστής.

Ε2: Πόσο καιρό είναι ο κύκλος παράδοσης;

A2: Εξαρτάται από τις απαιτήσεις και την ποσότητα του προϊόντος σας. Γενικά, απαιτούνται 5 έως 10 εργάσιμες ημέρες για παράδοση

Ε3: Ποια είναι η υπηρεσία μετά την πώληση;

A3: Μπορούμε να απαντήσουμε στις ερωτήσεις των χρηστών να επιλύσουν τα προβλήματά τους 24 ώρες την ημέρα και να παρέχουν άμεση τεχνική υποστήριξη για όλα τα προϊόντα μας.

Ε4: Πώς επιλύετε προβλήματα ποιότητας;

A4: Παρέχετε λεπτομερείς φωτογραφίες των προβλημάτων ποιότητας. Τα τμήματα τεχνικής και ποιοτικής επιθεώρησης θα τα αναλύσουν. Θα δώσουμε μια ικανοποιητική λύση εντός 2 ημερών.

Ε5: Αποδέχεστε προσαρμοσμένες υπηρεσίες;

A5: Παρέχουμε υπηρεσίες OEM/ODM και μπορούμε να εκτυπώσουμε το λογότυπό σας στα προϊόντα. Η επαγγελματική μας τεχνική ομάδα και η προσφορά μπορεί να παρέχει ικανοποιητικά έργα σύμφωνα με τα σχέδια και τις παραμέτρους σας.
