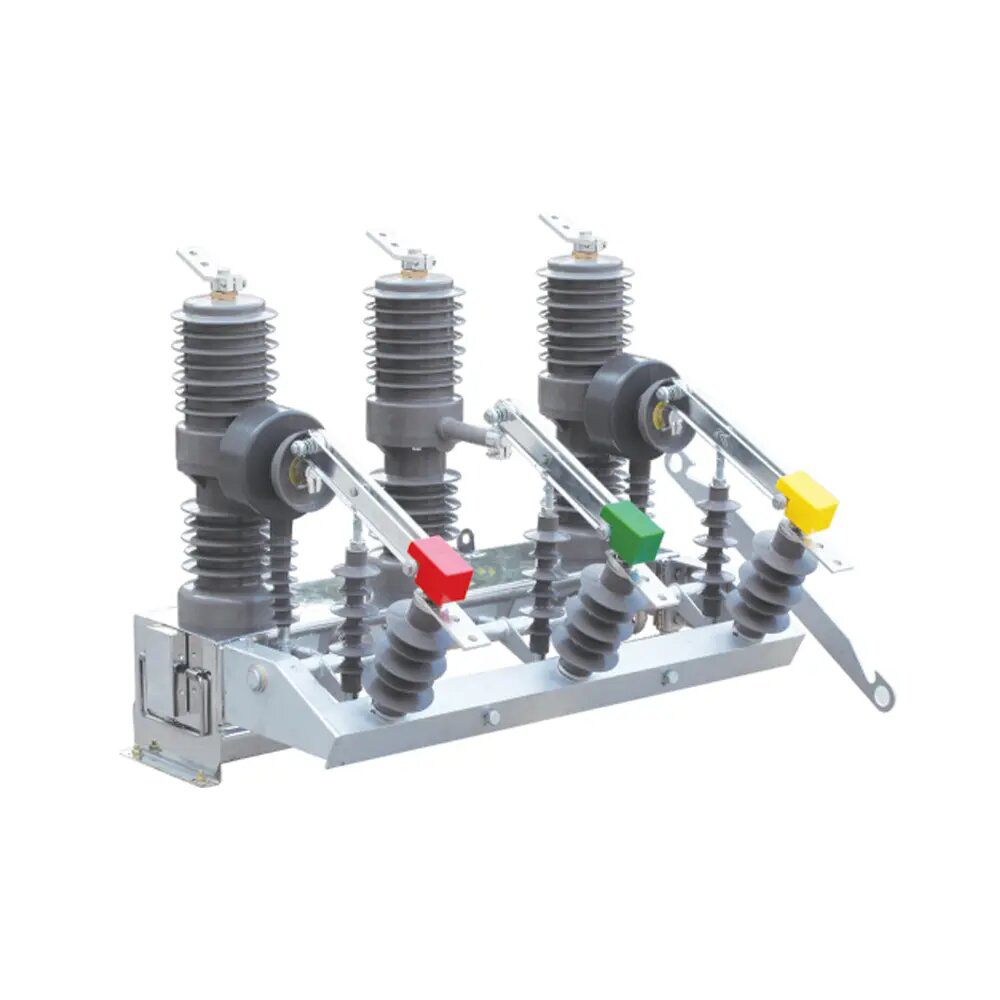

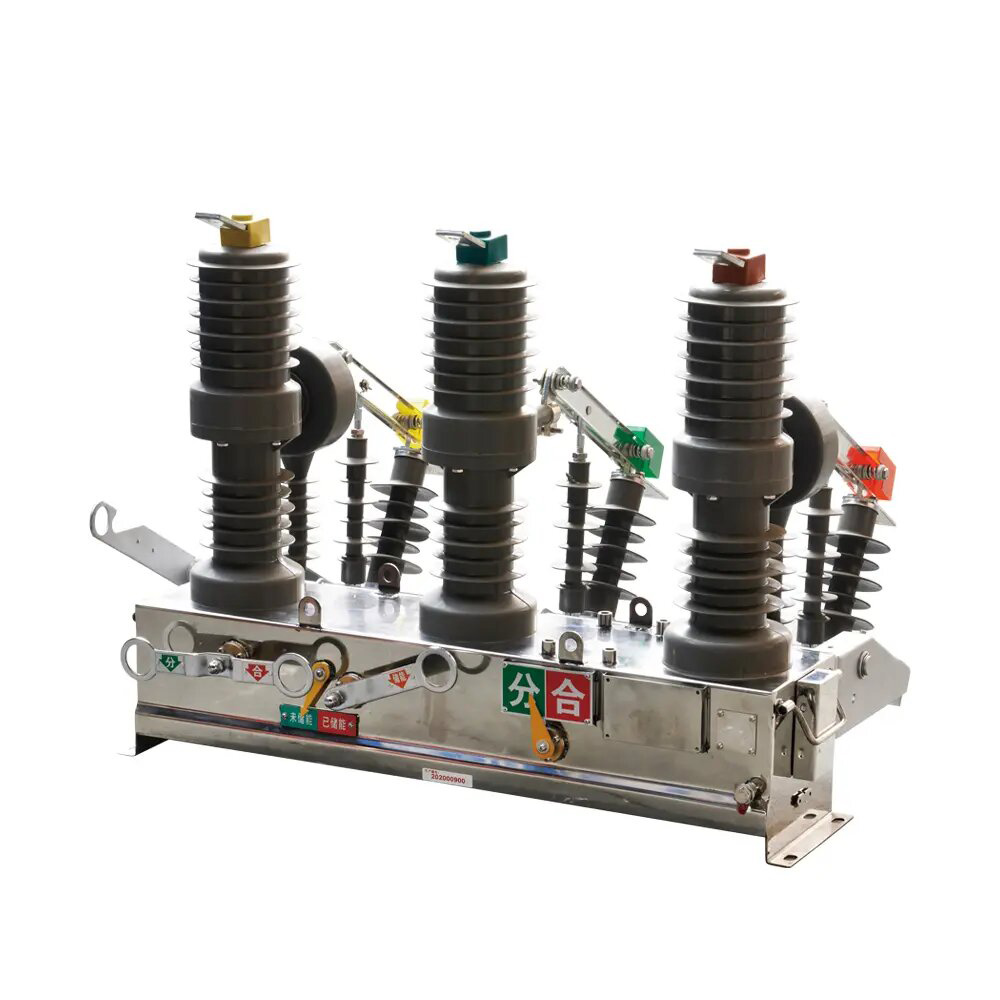

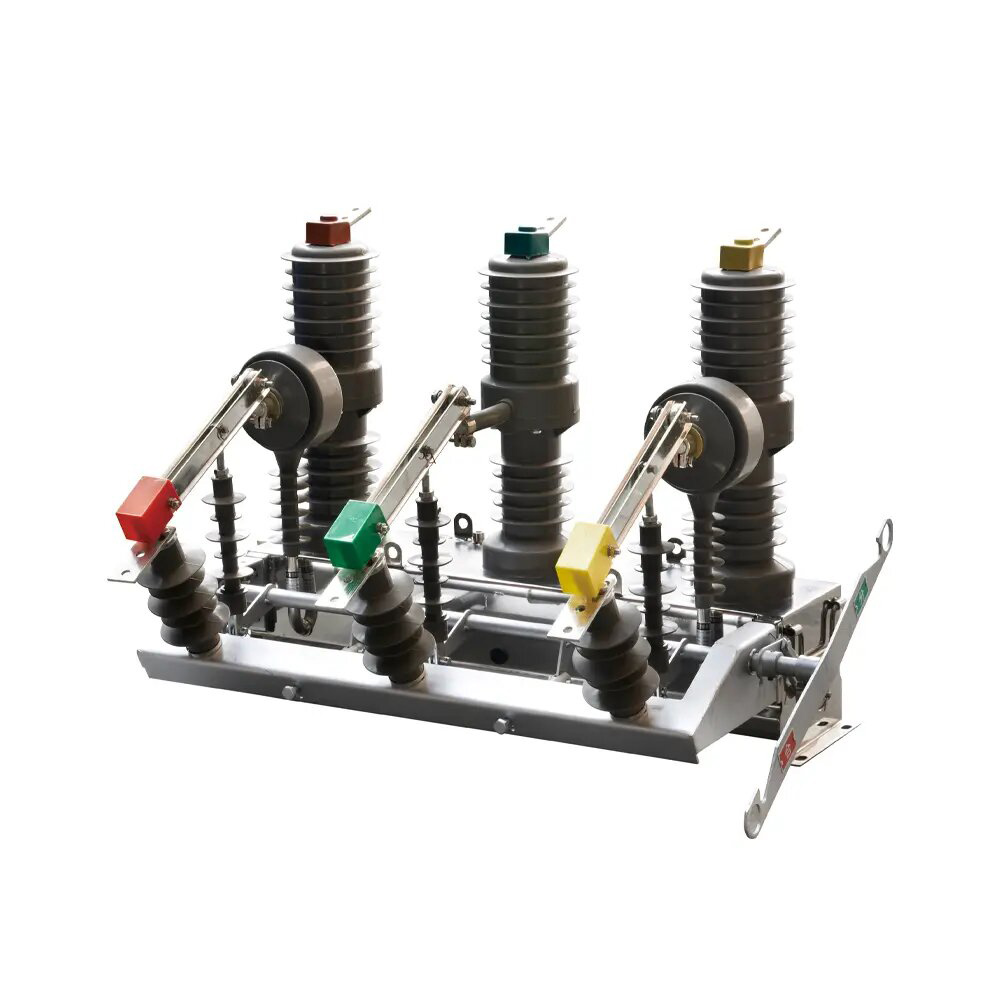

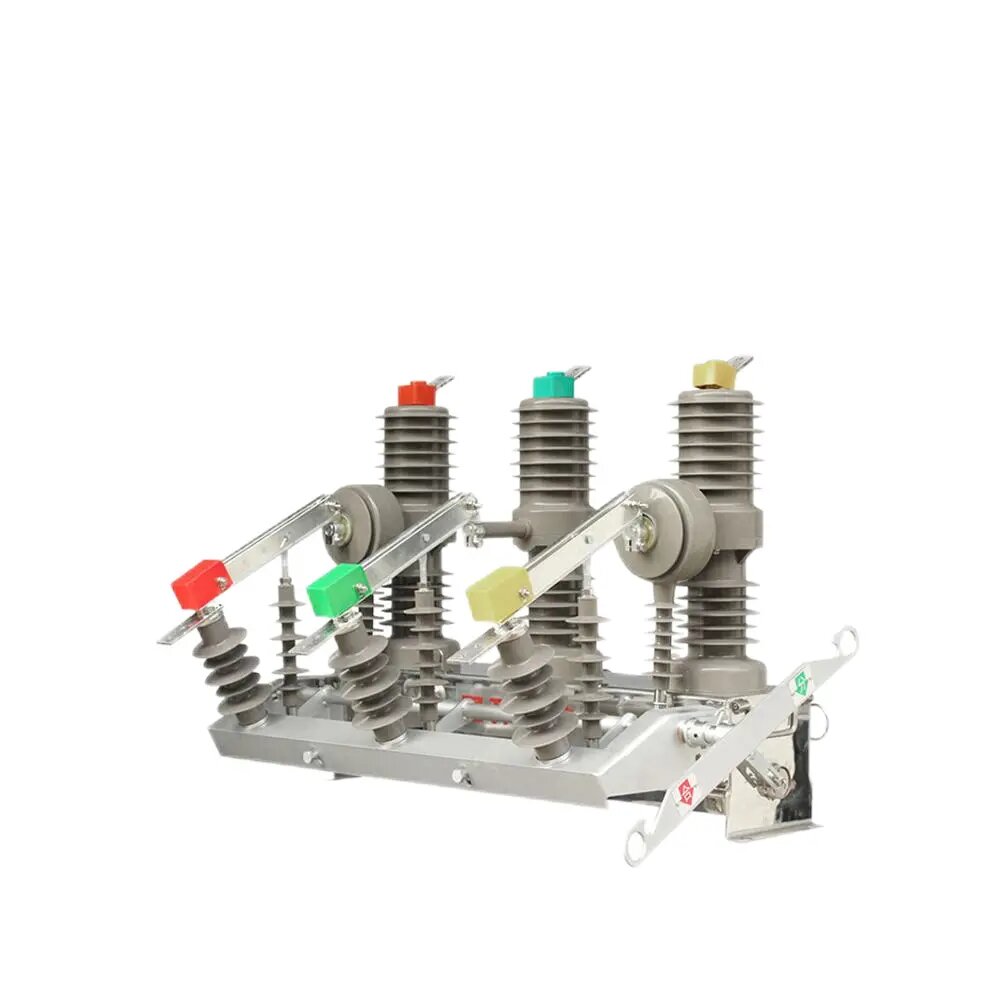

ZW32-12 Υπαίθριος διακόπτης κυκλώματος κενού με το recloser του ελεγκτή

ZW32-12 Υπαίθριος διακόπτης κυκλώματος κενού με το recloser του ελεγκτή

ZW32-12 Υπαίθριος διακόπτης κυκλώματος κενού (εφεξής που αναφέρεται ως διακόπτης κυκλώματος) είναι ένας εξοπλισμός διανομής υπαίθριου ισχύος με ονομαστική τάση 12KV και τριφασικών AC 50Hz. Χρησιμοποιείται κυρίως για να σπάσει και να κλείσει το ρεύμα φορτίου, το ρεύμα υπερφόρτωσης και το ρεύμα βραχυκυκλώματος στο σύστημα τροφοδοσίας. Είναι κατάλληλο για προστασία και έλεγχο σε συστήματα υποσταθμών υποσταθμού και βιομηχανικής και εξόρυξης και μέρη όπου τα αγροτικά δίκτυα ηλεκτρικής ενέργειας λειτουργούν συχνά.

ZW32-12 Σειρά Εξωτερική AC Διακόπτες κυκλώματος κενού υψηλής τάσης AC συμμορφώνονται με τους διακόπτες κυκλώματος υψηλής τάσης GB 1984 και τη Διεθνή Ηλεκτροτεχνική Επιτροπή IEC 60056 "Διακόπτες AC High-Voltage AC" και άλλα πρότυπα.

Ο διακόπτης κυκλώματος έχει τα χαρακτηριστικά του μικρού μεγέθους, του ελαφρού βάρους, της αντιοξυπλοτικής και της συντήρησης και μπορεί να προσαρμοστεί σε σκληρές καιρικές συνθήκες και βρώμικα περιβάλλοντα.

ZW32-12 Υπαίθριος διακόπτης κυκλώματος κενού MV είναι ο υπαίθριος εξοπλισμός διανομής με ονομαστική τάση 12kV, τριών φάσεων AC 50Hz. Χρησιμοποιείται στο σύστημα διανομής υποσταθμών και βιομηχανικών και εξόρυξης για την προστασία και τον έλεγχο της χρήσης. Χρησιμοποιείται επίσης σε θέσεις αγροτικής ηλεκτρικής ενέργειας με συχνή λειτουργία για το σπάσιμο και το κλείσιμο του ρεύματος φορτίου και του ρεύματος φορτίου και του ρεύματος βραχυκυκλώματος του συστήματος ισχύος.

Η μόνωση της μόνωσης του διακριτικού κενού υιοθετεί το περίβλημα από καουτσούκ σιλικόνης, με μεγαλύτερη διάρκεια ζωής, υψηλότερη αξιοπιστία, καλή αντίσταση καιρού, βολική για μεταφορά, καλή βαθμολογία. Ο μηχανισμός λειτουργίας υιοθετεί τη μικροσκοπική, υψηλό αξιόπιστο μηχανισμό λειτουργίας ελατηρίου, έχει τα πλεονεκτήματα της απλής δομής, της μηχανικής ζωής έως και 10000 φορές.

Αυτός ο διακόπτης κυκλώματος και ο ελεγκτής μπορούν να σχηματίσουν ένα πλήρες σύνολο ως recloser, να συνειδητοποιήσουν το τηλεχειριστήριο, την τηλεμετρία, την απομακρυσμένη επικοινωνία, την απομακρυσμένη ρύθμιση τεσσάρων απομακρυσμένων λειτουργιών. Μπορεί να είναι εξοπλισμένο με ηλεκτρολογικό σύστημα ισχύος για τηλεχειριστήριο μικρής απόστασης μπορεί να είναι εξοπλισμένο με διπλό τροφοδοτικό

Συσκευή μεταγωγής και έξυπνο σύστημα αυτοματοποίησης προπληρωμής recloser.

Πρότυπο: IEC 62271-100

Χαρακτηριστικά

1. Ο διακόπτης κυκλώματος υιοθετεί μια τριφασική δομή αντηρίδας, η οποία έχει τα χαρακτηριστικά της απόδοσης θραύσης, χωρίς κινδύνους καύσης και έκρηξης, χωρίς συντήρηση, μικρό μέγεθος, ελαφρύ βάρος και μακροχρόνια διάρκεια ζωής.

2. Ο διακόπτης κυκλώματος υιοθετεί μια πλήρως κλειστή δομή με καλή απόδοση σφράγισης, η οποία συμβάλλει στη βελτίωση της απόδοσης της απόδοσης υγρασίας και της αντιοξυπλοτικής και είναι ιδιαίτερα κατάλληλη για χρήση σε κρύες ή υγρές περιοχές.

3. Οι τριφασικοί πυλώνες και οι μετασχηματιστές ρεύματος χρησιμοποιούν εισαγόμενες υπαίθρια εποξειδική ρητίνη στερεή μόνωση ή χρησιμοποιούν εγχώρια εποξειδική ρητίνη outsourcing σιλικόνη καουτσούκ στερεά μόνωση. Έχει τα χαρακτηριστικά της αντοχής υψηλής και χαμηλής θερμοκρασίας, της υπεριώδους αντίστασης και της αντίστασης της γήρανσης.

4. Ο μηχανισμός λειτουργίας υιοθετεί έναν μικροσκοπικό μηχανισμό λειτουργίας ελατηρίου, η ισχύς του κινητήρα αποθήκευσης ενέργειας είναι μικρή και η κατανάλωση ενέργειας του ανοίγματος και του κλεισίματος είναι χαμηλή. Η μετάδοση του μηχανισμού υιοθετεί τη λειτουργία άμεσης μετάδοσης, ο αριθμός των εξαρτημάτων είναι μικρός και η αξιοπιστία είναι υψηλή. Ο μηχανισμός λειτουργίας τοποθετείται σε ένα σφραγισμένο κουτί μηχανισμού, το οποίο επιλύει το πρόβλημα της διάβρωσης του μηχανισμού λειτουργίας και βελτιώνει την αξιοπιστία του μηχανισμού.

5. Η λειτουργία ανοίγματος και κλεισίματος του διακόπτη του κυκλώματος μπορεί να λειτουργήσει με το χέρι ή ηλεκτρικά και με τηλεχειριστήριο. Μπορεί να συνδυαστεί με τον έξυπνο ελεγκτή για να πραγματοποιήσει αυτοματοποίηση διανομής ενέργειας και μπορεί επίσης να συνδυαστεί με το Recloser για να σχηματίσει αυτόματο Recloser και Sectionalizer.

6. Ο διακόπτης κυκλώματος μπορεί να είναι εξοπλισμένος με μετασχηματιστές ρεύματος δύο φάσεων ή τριφασικών ρεύματος για προστασία υπερβολικού ή βραχυκυκλώματος και μπορεί επίσης να παρέχει σημειακά σήματα απόκτησης στον έξυπνο ελεγκτή. Οι τρέχοντες μετασχηματιστές για τη μέτρηση μπορούν να προστεθούν σύμφωνα με τις απαιτήσεις των χρηστών.

7. Ο διακόπτης κυκλώματος μπορεί να είναι εξοπλισμένος με διακόπτη απομόνωσης τριών φάσεων και υπάρχει ορατό κάταγμα όταν ο διακόπτης απομόνωσης είναι ανοιχτός και είναι εξοπλισμένος με συσκευή αλληλοσύνδεσης αντι-μολυσματικού με το σώμα του διακόπτη. Όταν ο διακόπτης κυκλώματος βρίσκεται στη θέση κλεισίματος, ο διακόπτης απομόνωσης δεν μπορεί να ανοίξει ή να κλείσει. Ο διακόπτης κυκλώματος μπορεί να λειτουργήσει μόνο όταν το μαχαίρι απομόνωσης είναι πλήρως κλειστό ή πλήρως ανοιχτό. Οι μονωτήρες του πυλώνα relter μπορούν να συνδεθούν μαζί για εύκολη συντήρηση.

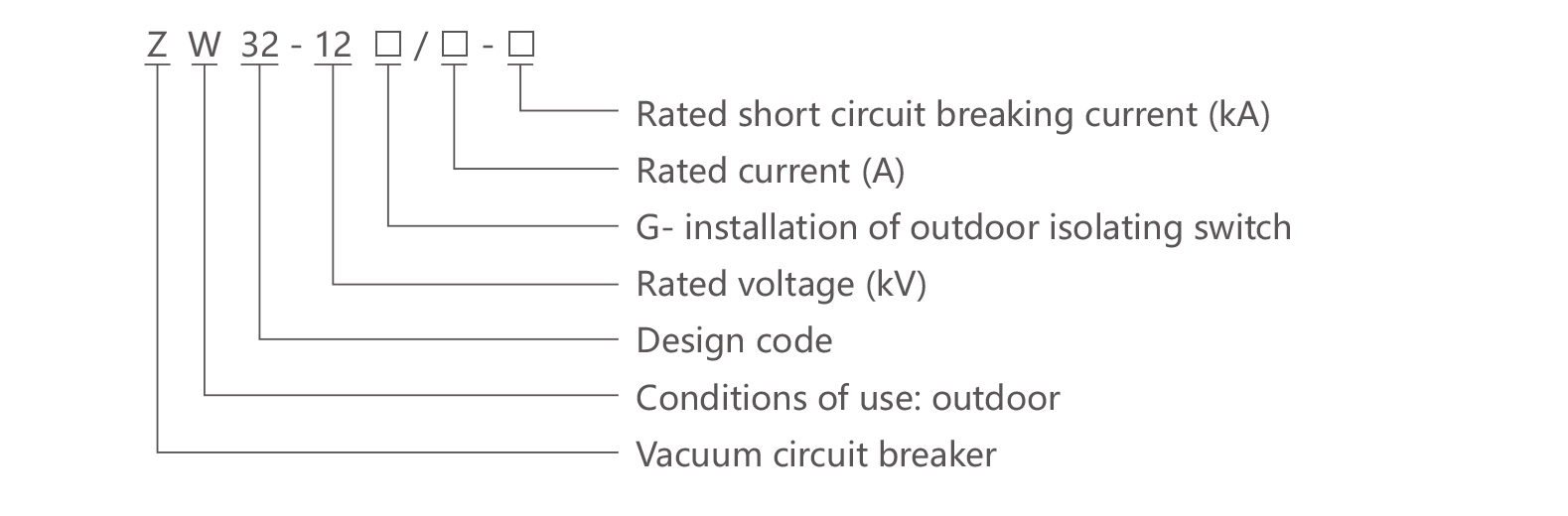

Επιλογή

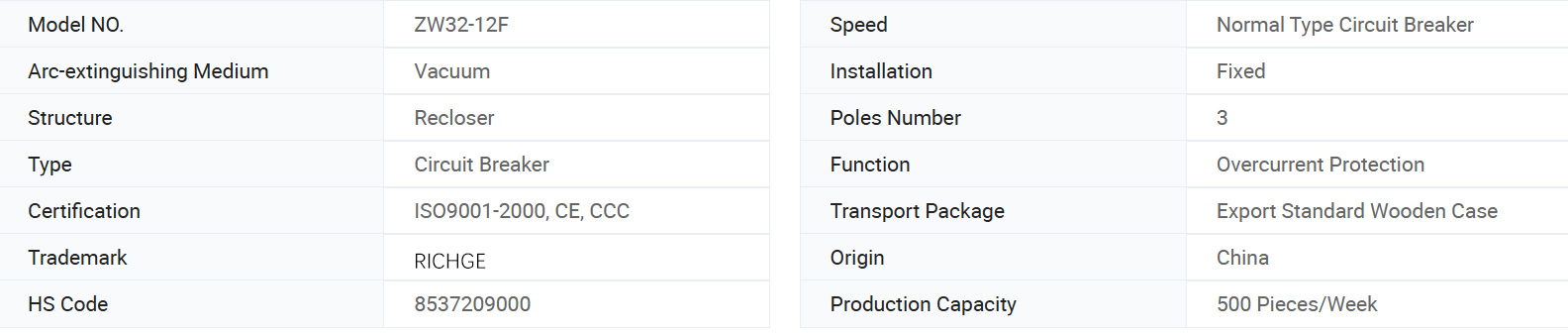

Βασικές πληροφορίες.

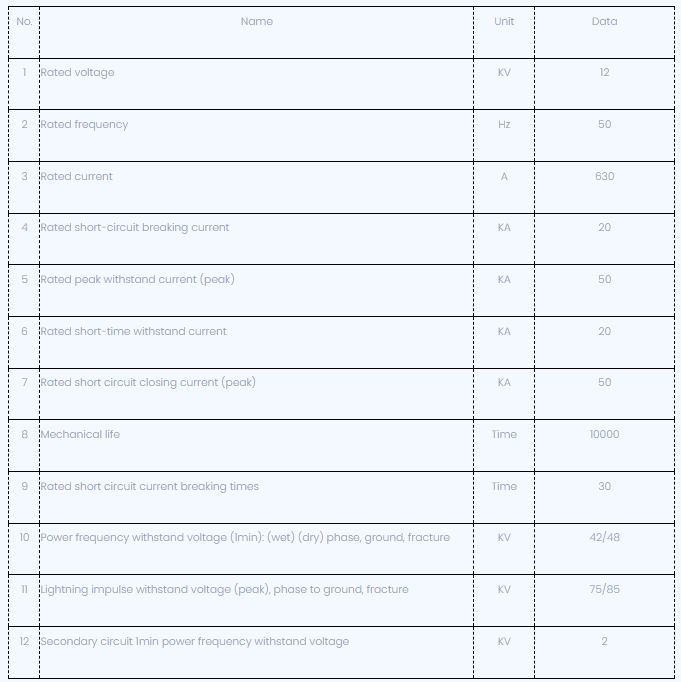

Τεχνική παράμετρος

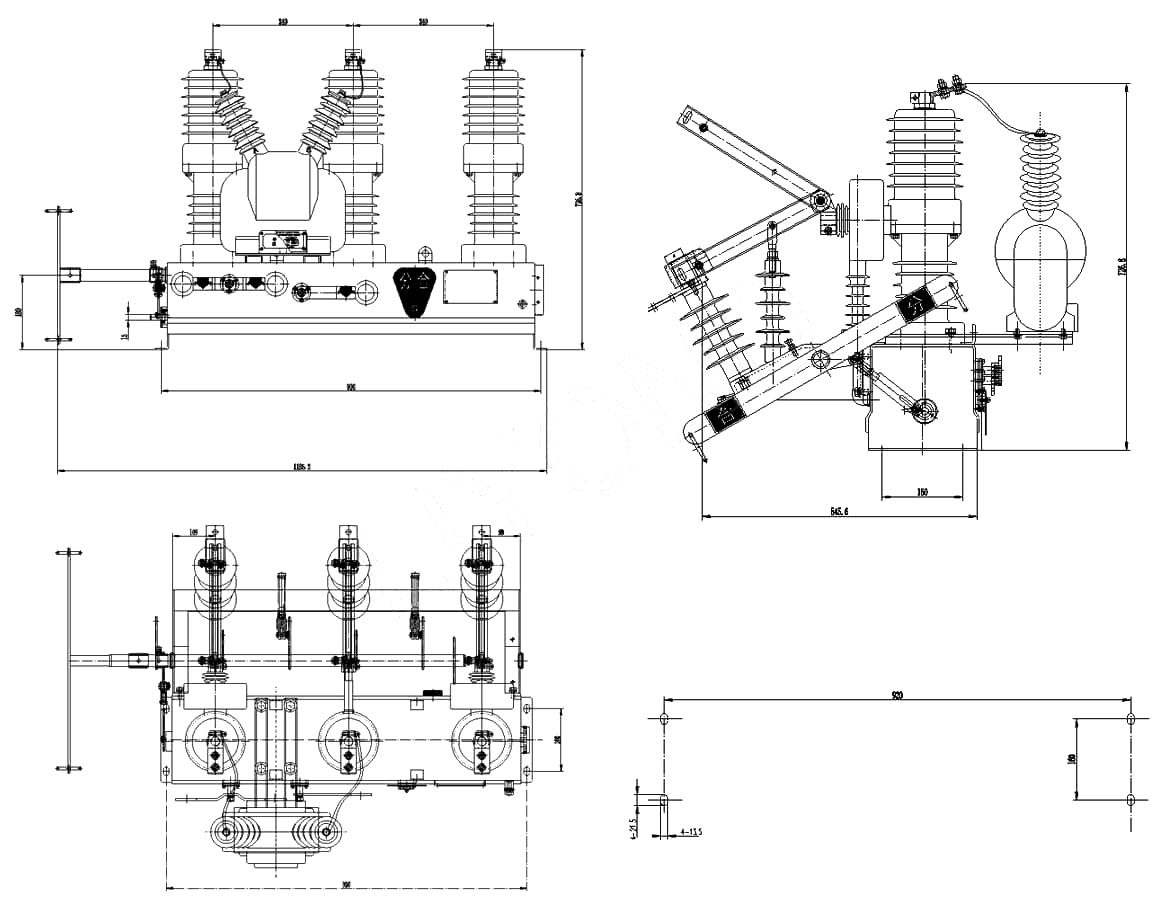

Σχέδιο διαστάσεων:

Αναφορά διαστάσεων ZW32-12

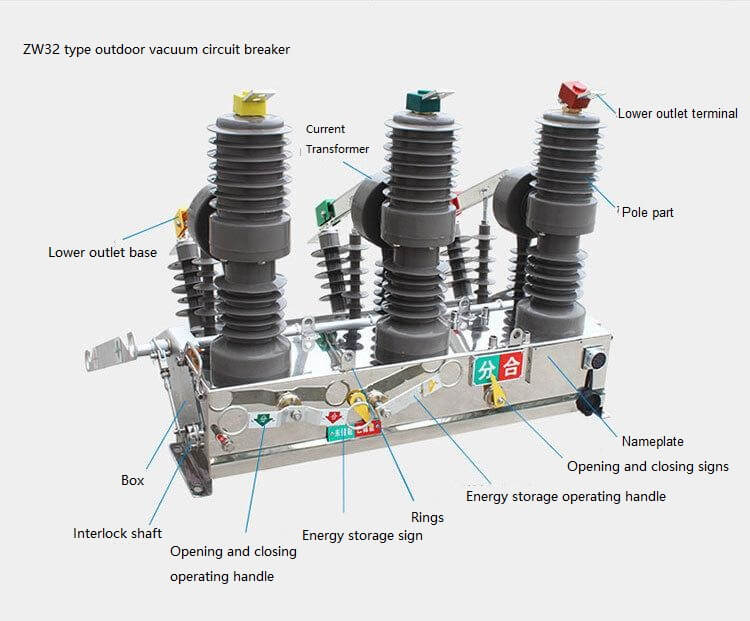

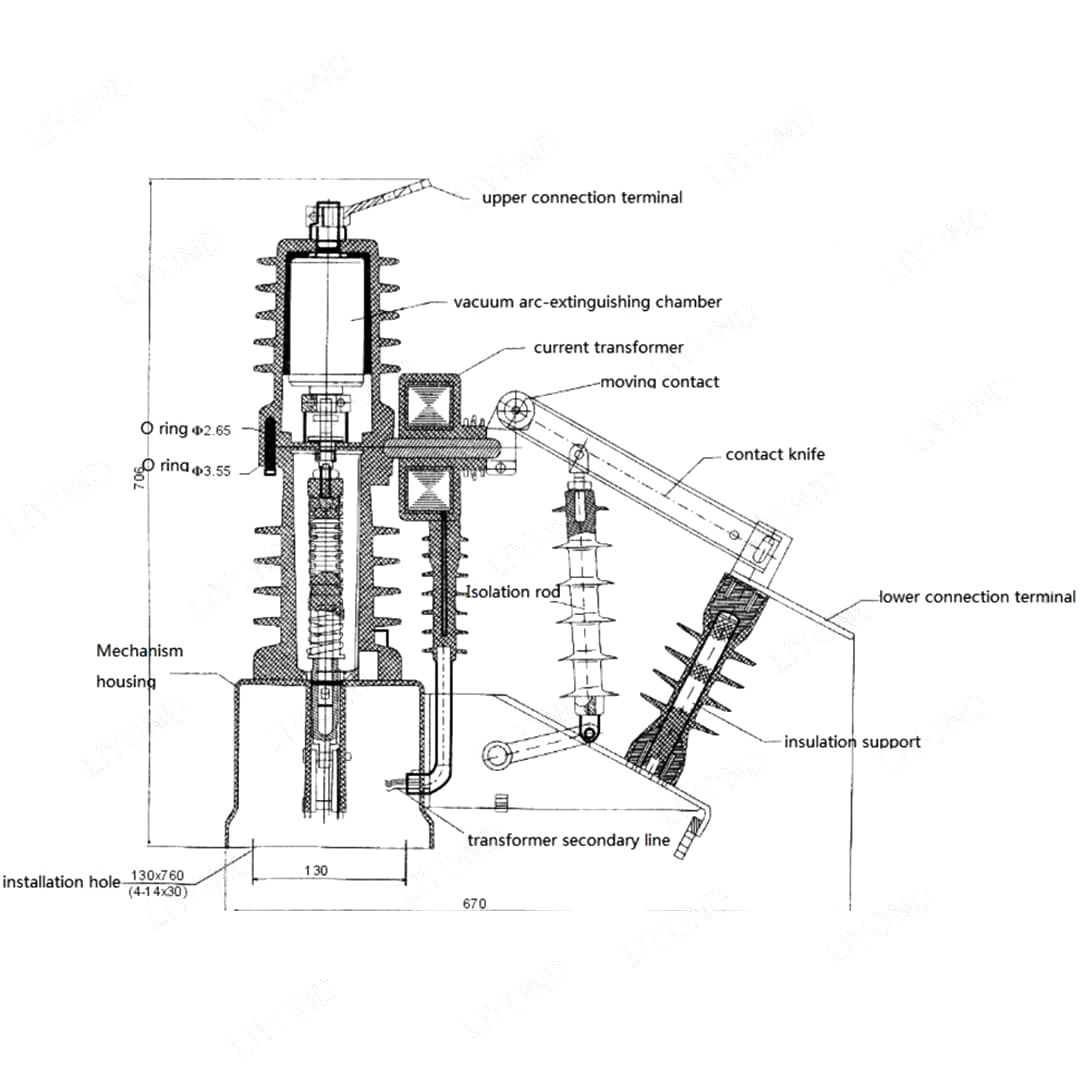

Αναφορά δομής ZW32-12

Zw32 auto recloser δομή

Συνθήκες εργασίας

1. Θερμοκρασία αέρα περιβάλλοντος: -40 ℃ ~+40 ℃;

2. Υψόμετρο: Όχι περισσότερο από 2000μ.

3. Ο γύρω αέρας μπορεί να μολυνθεί από σκόνη, καπνό, διαβρωτικό αέριο, ατμό ή σπρέι αλατιού.

4. Η ταχύτητα του ανέμου δεν υπερβαίνει τα 34m/s (ισοδύναμο με 700pa στην κυλινδρική επιφάνεια).

5. Δονήτρηση ή αλεσμένη κίνηση από τον εξοπλισμό διακόπτη και τον εξοπλισμό ελέγχου μπορεί να αγνοηθεί.

6. Επίπεδο ρύπανσης: ⅲ
