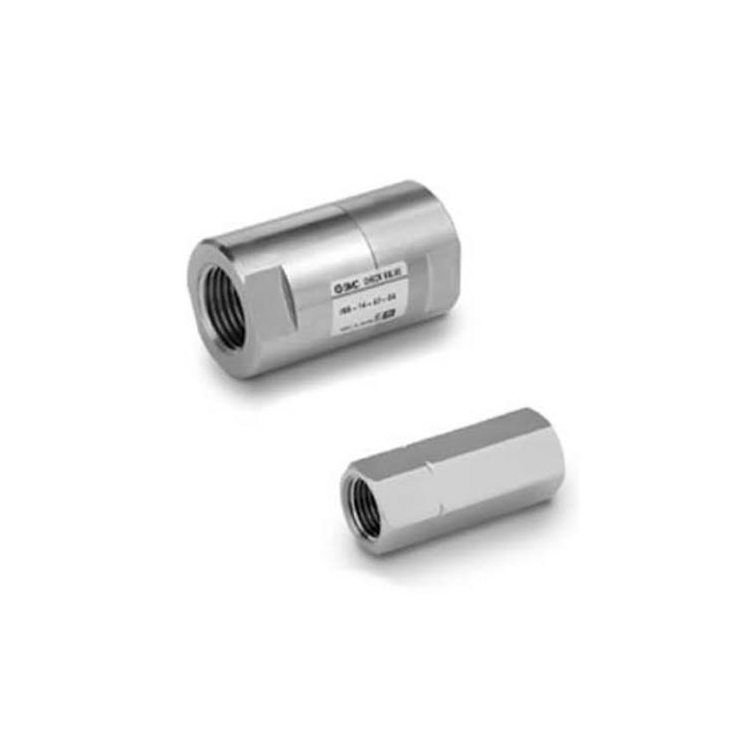

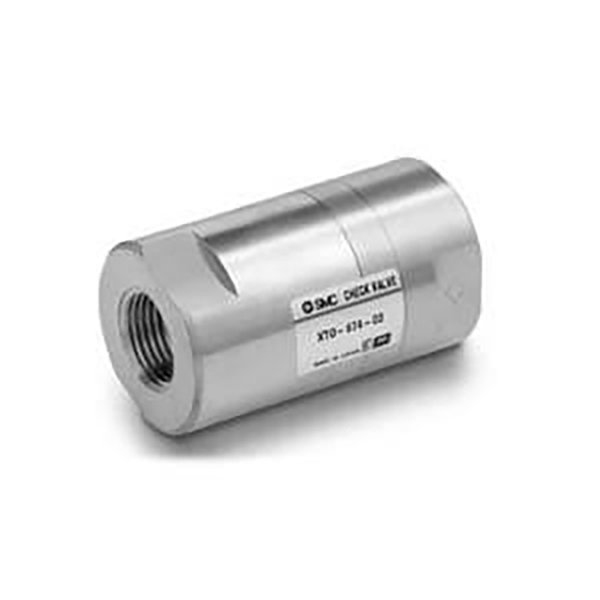

Βαλβίδα ελέγχου χαμηλής πίεσης ρωγμής σειράς XTO674 / INA14

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Οι σειρές SOLH XTO674 και INA14 μοιράζονται την ίδια πλατφόρμα προϊόντος, με εξαιρετικά χαμηλή πίεση πυρόλυσης και διπλή-μέση συμβατότητα για πεπιεσμένο αέρα και νερό. Αυτές οι εν σειρά βαλβίδες αντεπιστροφής με σπείρωμα εφαρμόζονται ευρέως για την πρόληψη της αντίστροφης ροής σε κυκλώματα κενού και γενικά πνευματικά συστήματα, κατάλληλες επίσης για αγωγούς υγρών και νερού χαμηλής πίεσης. Το XTO674 εστιάζει σε συνθήκες εργασίας σε χαμηλές θερμοκρασίες, ενώ το INA14 καλύπτει τυπικά και ανθεκτικά στη διάβρωση βιομηχανικά σενάρια.

 Κανόνας ταξινόμησης και ονομασίας κωδικού μοντέλου

     -- XTO674: Σώμα από ορείχαλκο, έκδοση ανθεκτική σε χαμηλές θερμοκρασίες (ελάχιστη θερμοκρασία λειτουργίας -30℃)

     -- INA14: Τυπική σειρά, προαιρετικό σώμα από ορείχαλκο / SUS304 από ανοξείδωτο χάλυβα, εύρος κανονικής θερμοκρασίας (ελάχιστη -5℃)

     -- Ορισμός επιθήματος μεγέθους θύρας: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Κοινόχρηστες καθολικές τεχνικές προδιαγραφές

     -- Πίεση ρωγμής: 0,01 MPa (0,1 bar), εξαιρετικά χαμηλό κατώφλι ιδανικό για κυκλώματα κενού και χαμηλής πίεσης

     -- Μέγιστη πίεση απόδειξης: 1,0 MPa

     -- Εφαρμόσιμα μέσα: Πεπιεσμένος αέρας, νερό, ουδέτερο αδρανές αέριο & ουδέτερο υγρό

  1. Εύρος θερμοκρασίας λειτουργίας

     -- XTO674: -30℃ ~ +80℃ (ανθεκτικό στα κρυογονικά)

     -- INA14: -5℃ ~ +80℃

  2. Προαιρετικά υλικά σφράγισης

     -- NBR (Standard): Για αέρα και καθαρό νερό, ισχύουσα θερμοκρασία -5 ~ 60℃

     -- FKM: Ανθεκτικό στο λάδι & ανθεκτικό σε υψηλές θερμοκρασίες, έως 80℃

     -- CR: Ανθεκτικό στις καιρικές συνθήκες και στην τριβή, προαιρετικό για τη σειρά XTO674

  3. Επιλογές υλικού σώματος βαλβίδας

     -- XTO674: Μόνο σώμα από συμπαγή ορείχαλκο

     -- INA14: ορείχαλκος / ανοξείδωτος χάλυβας SUS304 (όλα τα βασικά διαβρεγμένα μέρη από ανοξείδωτο χάλυβα)

Πίνακας σύγκρισης παραμέτρων τυπικού μοντέλου

Πλεονεκτήματα Βασικών Προϊόντων & Πεδίο Εφαρμογής

 1. Εξαιρετικά χαμηλή πίεση πυρόλυσης 0,01 MPa

     -- Σταθερό άνοιγμα υπό συνθήκες κενού -0,1 MPa, αποτρέπει αποτελεσματικά την απώλεια κενού και την αντίστροφη ροή της βεντούζας / γεννήτριας κενού.

  2. Αμφίδρομη αξιόπιστη σφράγιση

     -- Ομαλή ροή προς τα εμπρός, μηδενική αντίστροφη διαρροή. προστατεύει τις αντλίες κενού, τις ηλεκτρομαγνητικές βαλβίδες και τους κυλίνδρους από ζημιές που προκαλούνται από την αντίστροφη αύξηση της πίεσης.

  3. Μίνι εσωτερική δομή με σπείρωμα

     -- Άμεσα εγκατεστημένο εντός του σωλήνα χωρίς πρόσθετα στηρίγματα στερέωσης, ταιριάζει απόλυτα σε συμπαγή στενό χώρο διάταξης εξοπλισμού.

 4. Διπλή μεσαία καθολική σχεδίαση αέρα & νερού

     -- Συμβατό τόσο με ξηρά πνευματικά κυκλώματα όσο και με αγωγούς υγρού νερού χαμηλής πίεσης για μείωση των τύπων αποθέματος ανταλλακτικών.

 5. Πλήρης συμβατότητα συστήματος κενού

     -- Κατάλληλο για εξοπλισμό δοκιμών κενού και παλμικούς βρόχους κυκλοφορίας κενού αρνητικής πίεσης.

Οδηγίες εγκατάστασης και επιλογής μοντέλου

  1.  Σήμα κατεύθυνσης ροής: Ένα βέλος "→" εκτυπώνεται στο σώμα της βαλβίδας για να υποδείξει τη μέση κατεύθυνση ροής. Η αντίστροφη εγκατάσταση θα εμποδίσει εντελώς τη διέλευση του υγρού.

  2. Αντιστοίχιση μεγέθους θύρας: Επιλέξτε Rc1/8" ~ Rc1/2" σύμφωνα με τη διάμετρο του αγωγού. Το Rc1/4" (κατάληξη 02) είναι η πιο κοινή γενική προδιαγραφή.

  3.  Κανόνες επιλογής μέσων και θερμοκρασίας

     -- Συνθήκες εργασίας σε χαμηλή θερμοκρασία / κενό → Επιλέξτε σειρά XTO674

     --  Συνήθης αέρας σε θερμοκρασία δωματίου και καθαρό νερό → INA14 με σφράγιση NBR
     -- Μέσα που περιέχουν λάδι ή υγρό υψηλής θερμοκρασίας → INA14 με ελαστικό σφράγισμα από φθόριο FKM

  3. Συνιστώμενη διάταξη συστήματος κενού

     -- Εγκαταστήστε τη βαλβίδα αντεπιστροφής μεταξύ της γεννήτριας κενού, του φίλτρου και της βεντούζας για να εμποδίσετε την αντίστροφη ροή αέρα και να διατηρήσετε σταθερό βαθμό κενού κατά τη διαλείπουσα λειτουργία.

Πλεονέκτημα εναλλαξιμότητας SOLH

     Το XTO674 και το INA14 μοιράζονται τις ίδιες συνολικές διαστάσεις, το μέγεθος της θύρας νήματος και τις βασικές παραμέτρους απόδοσης. Οι δύο σειρές μπορούν να αντικατασταθούν απευθείας επί τόπου χωρίς τροποποίηση αγωγού, παρέχοντας ανώτερη απόδοση κόστους σε σύγκριση με εισαγόμενα ισοδύναμα μοντέλα.

Περίληψη μίας πρότασης

     Ενσωματωμένη βαλβίδα αντεπιστροφής SOLH XTO674 / INA14 με εξαιρετικά χαμηλή πίεση πυρόλυσης 0,01 MPa που υποστηρίζει διπλά μέσα αέρα και νερού, προαιρετικό σώμα από ορείχαλκο/ανοξείδωτο χάλυβα και πολλαπλά υλικά στεγανοποίησης, παρέχοντας αξιόπιστη αντιρροή προστασίας για βιομηχανικούς σωλήνες κενού, κρυογονικούς, γενικούς πνευματικούς και βιομηχανικούς σωλήνες υγρών χαμηλής πίεσης.
