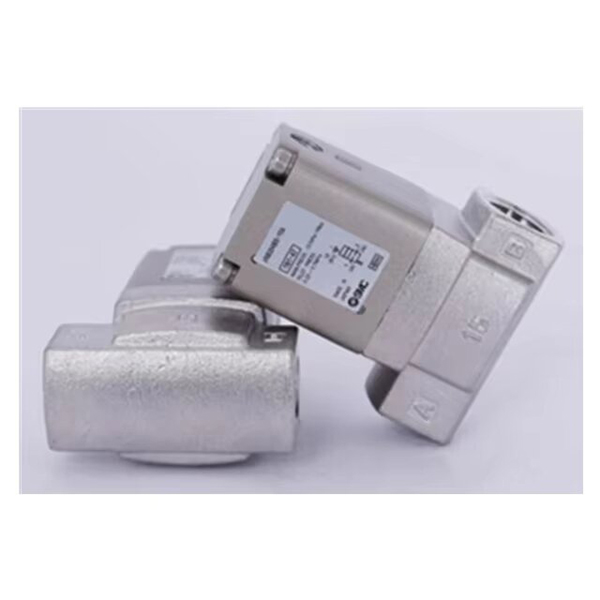

Βαλβίδα ελέγχου υγρού διπλής κατεύθυνσης που λειτουργεί με πιλότο αέρα σειράς VNB201

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά VNB201 είναι μια βαλβίδα ελέγχου υγρού διπλής κατεύθυνσης που ενεργοποιείται από εξωτερικό πιλότο αέρα που αναπτύχθηκε από την SOLH υπό την τεχνολογία Richge. Είναι σχεδιασμένο για έλεγχο on-off πολλαπλών βιομηχανικών μέσων όπως αέρα, νερό, λάδι, κενό και αδρανές αέριο. Τα πλεονεκτήματα του πυρήνα του περιλαμβάνουν αξιόπιστη εκκίνηση με μηδενική διαφορική πίεση, υψηλή χωρητικότητα ροής και αμφίδρομη διέλευση υγρού.

Βασικά Βασικά Χαρακτηριστικά

     1. Εξωτερική μονάδα Air Pilot, Εκκίνηση μηδενικής διαφορικής πίεσης

     -- Πλήρως οδηγείται από εξωτερική πίεση αέρα πιλότου που κυμαίνεται από 0,25–0,7 MPa, ανεξάρτητα από τη μέση πίεση του κύριου κυκλώματος.

     -- Σταθερό άνοιγμα και κλείσιμο κάτω από σκληρές συνθήκες όπως κενό, μηδενική διαφορά πίεσης και χαμηλή πίεση, επιλύοντας το κοινό ελάττωμα των συνηθισμένων βαλβίδων που δεν ανοίγουν υπό χαμηλή πίεση.

    2. Balanced Poppet Structure, High Flow & Bidirectional Flow

     -- Ο ισορροπημένος σχεδιασμός σωλήνων παρέχει χαμηλή αντίσταση ροής, υψηλό συντελεστή Cv και ελάχιστη απώλεια πίεσης.

     -- Υποστηρίζει αμφίδρομη ροή ρευστού, φέρνοντας μεγαλύτερη ευελιξία για τη διάταξη του αγωγού και την εγκατάσταση πεδίου.

   3. Πολλαπλοί συνδυασμοί υλικών για ευρεία συμβατότητα μέσων

     -- Επιλογές σώματος βαλβίδας: Τυπικό κράμα ορείχαλκου (A), ανθεκτικό στη διάβρωση ανοξείδωτο χάλυβα (S), ελαφρύ κράμα αλουμινίου (L).

     -- Επιλογές υλικού στεγανοποίησης: Standard NBR για νερό και αέρα. FKM fluoro καουτσούκ για αντοχή στο λάδι & αντοχή σε υψηλές θερμοκρασίες. Καουτσούκ EPR αιθυλενίου προπυλενίου για ζεστό νερό & μέσα ασθενούς οξέος.

     -- Συμβατά μέσα: Πεπιεσμένος αέρας, νερό, υδραυλικό λάδι, κενό, αδρανές αέριο (N2/CO2), ασθενές οξύ και ασθενή αλκαλικά υγρά.

    4. Στιβαρή δομή για σκληρές συνθήκες εργασίας

     -- Συμπαγές μεταλλικό σώμα βαλβίδας με εξαιρετική αντιρρυπαντική απόδοση, κατάλληλο για μακροχρόνια συνεχή λειτουργία και συχνούς κύκλους μεταγωγής.

     -- Χωρίς εσωτερικά ηλεκτρικά εξαρτήματα, εξαλείφοντας τους κινδύνους ηλεκτρικού σπινθήρα. ισχύει για επικίνδυνες ζώνες με απαιτήσεις αντιεκρηκτικής προστασίας.

    5. Ευέλικτη Εγκατάσταση

      Συμπαγές αυτόνομο σώμα με τυπικές θύρες σπειρώματος Rc (PT), που επιτρέπουν την εγκατάσταση σε οποιαδήποτε γωνία χωρίς κατευθυντικούς περιορισμούς.

Πλήρεις Τεχνικές Προδιαγραφές

     -- Διαμόρφωση βαλβίδας: 2/2 Way, ενεργοποιημένος εξωτερικός πιλότος αέρα

     -- Τυπική λειτουργία: Κανονικά κλειστό (NC). Κανονικά ανοιχτό (ΟΧΙ) προαιρετικό

     -- Μεγέθη θύρας: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Διάμετρος στομίου: 15 mm / 20 mm

     -- Εύρος πίεσης λειτουργίας Κύριο κύκλωμα: 0 ~ 1,0 MPa (κενό σε θετική πίεση) Παροχή αέρα πιλότου: 0,25 ~ 0,7 MPa (καθαρός ξηρός πεπιεσμένος αέρας)

     -- Πίεση απόδειξης: 1,5 MPa

     -- Εύρος θερμοκρασίας Μέση θερμοκρασία: -5℃ ~ +60℃ Θερμοκρασία περιβάλλοντος: -5℃ ~ +60℃

     -- Κατηγορία προστασίας: Τυπικό μοντέλο εσωτερικού χώρου (χωρίς βαθμολογία IP, για καθαρά εσωτερικά περιβάλλοντα) Επεξήγηση κωδικού μοντέλου· VNB201A-15A: Σώμα από ορείχαλκο + σφράγισμα NBR + θύρα 1/2", βαλβίδα πιλότου αέρα NC

     -- VNB201AS-20A: Ανοξείδωτο σώμα ανθεκτικό στη διάβρωση + σφράγισμα NBR + θύρα 3/4"

     -- VNB201AF-25A: Σώμα από ορείχαλκο + λάστιχο φθοριού FKM + θύρα 1" (ανθεκτικό σε λάδια και υψηλές θερμοκρασίες)

Τυπικά σενάρια εφαρμογής

     -- Γενικά συστήματα βιομηχανικών υγρών: Έλεγχος on-off για ψύξη νερού, λιπαντικό, υγρό καθαρισμού και κύριους αγωγούς πεπιεσμένου αέρα

     -- Κυκλώματα κενού και χαμηλής πίεσης: Προσρόφηση κενού, μεταφορά αρνητικής πίεσης και έλεγχος ρευστού μικροπίεσης (ικανότητα εκκίνησης μηδενικής διαφορικής πίεσης)

     -- Μικτές αγωγοί πολλαπλών μέσων: Ενιαίος εξοπλισμός που απαιτεί έλεγχο νερού, αέρα, λαδιού και πολλαπλών μέσων

     -- Βιομηχανίες χημικών, τροφίμων και φαρμακευτικών προϊόντων: Σώμα από ανοξείδωτο χάλυβα με σφραγίδες EPR για καθαρά, ήπια διαβρωτικά κυκλώματα υγρών και υγειονομικής ποιότητας

     -- Επικίνδυνα περιβάλλοντα έκρηξης: Έλεγχος εύφλεκτων υγρών και διαλυτών με μηδενικό κίνδυνο ηλεκτρικού σπινθήρα

Περίληψη μίας πρότασης

     Η βαλβίδα που λειτουργεί με πιλότο αέρα SOLH VNB201 υιοθετεί την εξωτερική πιλοτική κίνηση με εκκίνηση μηδενικής διαφορικής πίεσης, υψηλή αμφίδρομη ροή και εναλλάξιμα υλικά σώματος και στεγανοποίησης. Πρόκειται για μια βαλβίδα διακοπής υγρού για όλες τις χρήσεις που ενεργοποιείται με αέρα, βελτιστοποιημένη για βιομηχανικές εφαρμογές που απαιτούν υψηλή αξιοπιστία, όπως συνθήκες εργασίας χαμηλής πίεσης, κενού, μεγάλης ροής, πολυμέσων και αντιεκρηκτικών συνθηκών.
