VHK Series 2/2 & 3/2 Way Knob Manual Valve | Περιστροφική βαλβίδα δακτύλου Συμβατή με τη σειρά SMC VHK

Μάρκα: SOLH by Richge Technology | Πλήρης εναλλάξιμη αντικατάσταση για την αυθεντική σειρά SMC VHK

1. Επισκόπηση προϊόντος

     Η σειρά SOLH VHK είναι μια χειροκίνητη βαλβίδα αποκοπής τύπου μίνι πόμολο χωρισμένη σεVHK2 2/2 τρόπο καιVHK3 3/2 τρόπο τύπους. Υιοθετεί σχεδιασμό περιστροφικού κουμπιού 90° για να πραγματοποιεί έλεγχο ενεργοποίησης-απενεργοποίησης πνευματικού κυκλώματος. Το μοντέλο 3/2 κατευθύνσεων διαθέτει ενσωματωμένη κρυφή δομή εξάτμισης που απελευθερώνει αυτόματα την υπολειπόμενη πίεση από τη θύρα Α όταν είναι κλειστή, χωρίς να απαιτείται εξωτερική θύρα εξαγωγής R. Σχεδιασμένο για εγκατάσταση απευθείας σωληνώσεων χωρίς πρόσθετη τοποθέτηση βάσης, χρησιμεύει ως ιδανικός χειροκίνητος διακόπτης για πνευματικούς σωλήνες διακλάδωσης, βαλβίδα εκτόνωσης πίεσης ασφαλείας μπροστά από ηλεκτρομαγνητικές βαλβίδες και έλεγχος ενεργοποίησης-απενεργοποίησης κυκλώματος κενού. Η πλήρης σειρά είναι πλήρως διαστατικά και λειτουργικά συμβατή με την αρχική σειρά SMC VHK για άμεση αντικατάσταση.

  1.1 Αναγνώριση πυρήνα και λογική λειτουργίας

     • Έγχρωμη σήμανση πόμολο: Γκρι πόμολο για VHK2 τύπου 2 δρόμων. Μπλε πόμολο για VHK3 3-way τύπου, επιτυγχάνοντας οπτική γρήγορη αναγνώριση

     • Switch Logic: Αριστερόστροφη περιστροφή 90° για άνοιγμα βαλβίδας. Δεξιόστροφη περιστροφή 90° για κλείσιμο βαλβίδας, με σαφή ένδειξη κατάστασης δείκτη πόμολο

     • Στεγανοποιητική Δομή: Ο σχεδιασμός σφράγισης της βαλβίδας Poppet προσφέρει εξαιρετική αεροστεγή απόδοση με εξαιρετικά χαμηλή μικροδιαρροή. Η εξαιρετικά ελαφριά ροπή λειτουργίας (0,04~0,14 N·m) επιτρέπει την εύκολη περιστροφή και εναλλαγή των δακτύλων

2. Κανόνες κωδικοποίησης μοντέλου & Προδιαγραφές διεπαφής

     Λογική Κωδικοποίησης: VHK[2/3][A]-[Προδιαγραφές μπροστινής θύρας]-[Προδιαγραφές πίσω θύρας]

  2.1 Ορισμός μοντέλου

     • VHK2: Τύπος μονής αποκοπής 2/2 κατευθύνσεων

     • VHK3: Αποκοπή 3/2 κατευθύνσεων + τύπος ανακούφισης υπολειπόμενης πίεσης

     • Ένα επίθημα: Νέα αναβαθμισμένη δομή πόμολο κατά της πτώσης (βελτιωμένη έκδοση). Όχι A για την τυπική παλιά έκδοση

     • R Επίθημα: Αντιπυρικό σώμα βαλβίδας

  2.2 Ορισμός κωδικού τύπου λιμένα

     • Κωδικός F: Θύρα προσαρμογής για σύνδεση εύκαμπτου σωλήνα PU νάιλον

     • Κωδικός S: Εξωτερική θύρα σπειρώματος για σύνδεση σωληνώσεων με σπείρωμα

  2.3 Παραδείγματα Εφαρμογών Μοντέλων:

     • VHK3A-08F-02S: 3/2 αναβαθμισμένη βαλβίδα πόμολο κατά της πτώσης, θύρα P φ8 push-fit, θύρα A G1/4 εξωτερικό σπείρωμα

     • VHK2-06F-06F: Τυπική βαλβίδα 2/2 κατευθύνσεων, διπλής θυρίδας φ6 push-fit straight through type

  2.4 Λίστα προδιαγραφών πλήρους διασύνδεσης πλήρους σειράς

3. Βασικές τεχνικές παράμετροι

4. Core Functional Distinction (Οδηγός επιλογής κλειδιού)

 4.1 VHK2 2/2 Way (Γκρι πόμολο)

     • Ανοιχτό κράτος: P⇋A διενεργείται πλήρως για σταθερή παροχή αέρα

     • Κλειστή Πολιτεία: Οι θύρες P και A είναι εντελώς αποκομμένες χωρίς λειτουργία εξάτμισης

     • Βασική εφαρμογή: Καθαρός έλεγχος ενεργοποίησης-απενεργοποίησης αγωγού, ευρέως χρησιμοποιούμενος για συγκράτηση κυκλώματος κενού και διακόπτη κύριας πηγής αέρα

  4.2 VHK3 3/2 Way (Μπλε πόμολο)

     • Ανοιχτό κράτος: P→A αγωγιμότητα εισαγωγής αέρα για κανονική λειτουργία εξοπλισμού

     • Κλειστή Πολιτεία: Η θύρα P κλειστή, η θύρα A εξαντλεί αυτόματα την υπολειπόμενη πίεση μέσω του ενσωματωμένου κρυφού καναλιού

     • Βασικό πλεονέκτημα: Εκκένωση υπολειπόμενου αερίου με ένα κλειδί μετά την απενεργοποίηση, εξαλείφοντας τους κινδύνους υπολειπόμενης πίεσης και διασφαλίζοντας την ασφαλή αποσυναρμολόγηση της βαλβίδας και τη συντήρηση του εξοπλισμού

5. Πλεονεκτήματα δομικού πυρήνα

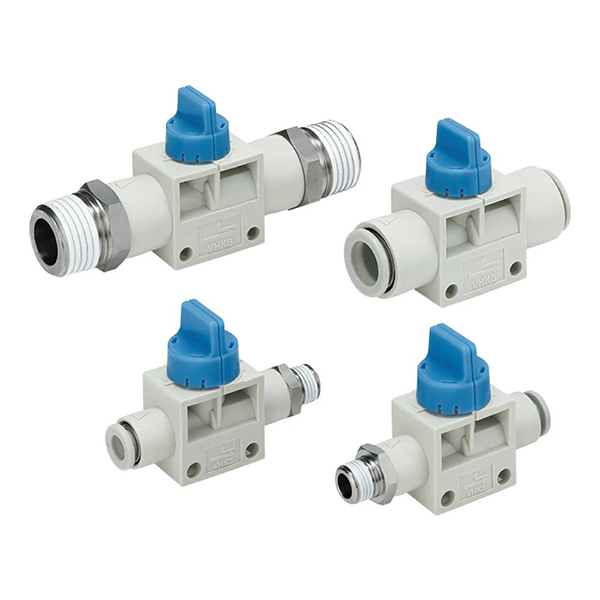

     • Τέσσερις Universal Συνδυασμοί Σωληνώσεων: Υποστήριξη λειτουργιών σύνδεσης F-F dual push-fit, S-S dual εξωτερικό νήμα, F-S P-push/A-thread, S-F P-thread/A-push, πλήρως προσαρμόσιμο σε διάφορες επιτόπιες διατάξεις αγωγών

     • Προαιρετικό Σταθερό Στήριγμα: Εξοπλισμένο με κουμπωτό βραχίονα στήριξης για προαιρετική σταθερή εγκατάσταση πάνελ και ντουλαπιού, ευέλικτες μέθοδοι εγκατάστασης

     • Αναβαθμισμένη δομή VHK-A Anti-Drop: Βελτιστοποιημένος σχεδιασμός κατά της χαλάρωσης του πόμολο, αποτρέποντας αποτελεσματικά την πτώση του κουμπιού κατά την επαναλαμβανόμενη λειτουργία υψηλής συχνότητας, βελτιώνοντας τη σταθερότητα σέρβις

     • Μίνι συμπαγές μέγεθος: Εξαιρετικά μικρός σχεδιασμός αμαξώματος, απόλυτα κατάλληλος για συρμάτινες γούρνες, στενά κενά εξοπλισμού και συμπαγή μικροπνευματικά κυκλώματα

     • Εξαιρετική απόδοση σφράγισης: Η δομή σφράγισης με λάστιχο ακριβείας επιτυγχάνει εξαιρετικά χαμηλή μικροδιαρροή, εξασφαλίζοντας μακροχρόνια σταθερή αεροστεγή λειτουργία

6. Διάκριση επιλογής: VHK Knob Valve vs HSV Hand Slide Valve

7. Τυπικά σενάρια εφαρμογής

     • Μπροστινή ηλεκτρομαγνητική βαλβίδα ανακούφιση πίεσης ασφαλείας: Πηγή αέρα → VHK3 → ηλεκτρομαγνητική βαλβίδα. Η βαλβίδα 3 κατευθύνσεων εκκενώνει αυτόματα την υπολειπόμενη πίεση πίσω από τη βαλβίδα όταν είναι κλειστή, πραγματοποιώντας ασφαλή αποσυναρμολόγηση και συντήρηση των πνευματικών εξαρτημάτων χωρίς κίνδυνο πίεσης.

     • Έλεγχος ενεργοποίησης-απενεργοποίησης κυκλώματος κενού: Βαλβίδα 2 κατευθύνσεων VHK2 που είναι εγκατεστημένη στον αγωγό κενού της βεντούζας, διακόπτοντας σταθερά την πίεση κενού μετά την απενεργοποίηση για να διατηρείται το αποτέλεσμα συγκράτησης κενού και να αποφεύγεται η αστοχία διαρροής αέρα.

     • Διακόπτης διακλάδωσης μικροκυλίνδρου εργαλείων: Εφαρμόζεται στον τοπικό χειροκίνητο έλεγχο start-stop της πηγής αέρα μικροκυλίνδρου, βολικό για εντοπισμό σφαλμάτων ενός εξοπλισμού, συντήρηση και ανεξάρτητη εναλλαγή κυκλώματος.

Περίληψη μίας πρότασης

     Η σειρά SOLH VHK είναι μια μίνι περιστροφική χειροκίνητη βαλβίδα δακτύλου 90° πλήρως συμβατή με την αρχική σειρά VHK της SMC. Με διπλές λειτουργίες αποκοπής και εκτόνωσης υπολειπόμενης πίεσης 3 κατευθύνσεων, διαφοροποιημένους συνδυασμούς διασύνδεσης σπειρώματος/προσαρμογής ώθησης και εξαιρετικά ελαφριά λειτουργία, είναι η βέλτιστη μίνι χειροκίνητη βαλβίδα διακόπτη για πνευματικά κυκλώματα διακλάδωσης, έλεγχο πιλότου και προστασία ασφάλειας του συστήματος κενού.
