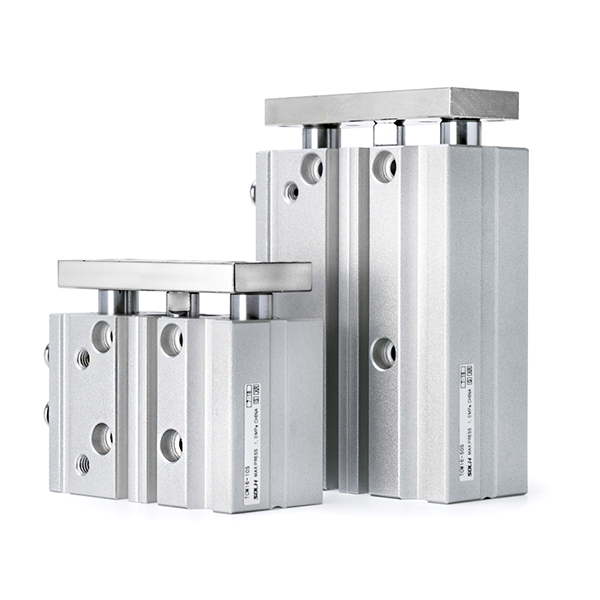

Κύλινδρος τριαξονικής ράβδου οδηγού σειράς TC | Πνευματικός κύλινδρος αντιστρεπτικής υψηλής ακαμψίας TCL/TCM

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH TC είναι ένας κύλινδρος τριαξονικής ράβδου οδήγησης υψηλής απόδοσης που υιοθετεί μια ενσωματωμένη δομή διπλής ράβδου οδήγησης + κεντρικής ράβδου εμβόλου. Με εξαιρετικά υψηλή ακαμψία, εξαιρετική ικανότητα κατά της στρέψης, ισχυρή αντίσταση πλευρικού φορτίου και ακριβή ακρίβεια τοποθέτησης, αυτή η σειρά καλύπτει ένα πλήρες φάσμα οπών από φ6mm έως φ100mm, συμπεριλαμβανομένων δύο βασικών μοντέλων: τύπου ρουλεμάν ακριβείας TCL και τύπου ρουλεμάν βαρέως τύπου TCM. Χρησιμοποιείται ευρέως για συμπαγείς σταθμούς ώθησης, ανύψωσης, ακινητοποίησης και ακριβούς μετάφρασης, χρησιμεύοντας ως τέλειος αντικαταστάτης για τη σειρά SMC MGP σε τυπικά σενάρια αυτοματισμού.

Βασικά δομικά πλεονεκτήματα

• Τριαξονική δομή εξαιρετικά υψηλής ακαμψίας: Εξοπλισμένη με δύο ράβδους οδήγησης από χάλυβα υψηλής αντοχής και μία κεντρική ράβδο εμβόλου, η ενσωματωμένη τριαξονική δομή παρέχει περισσότερο από το διπλάσιο αντίσταση στρέψης και ικανότητα πλευρικού φορτίου από τους συνηθισμένους κυλίνδρους. Αποτρέπει αποτελεσματικά την κάμψη και τη μετατόπιση, προσαρμόζεται σε συνθήκες εργασίας έκκεντρου φορτίου και εγκάρσιας πρόσκρουσης με εξαιρετική σταθερότητα.

• Διαμορφώσεις διπλού ρουλεμάν για πλήρη σενάρια

￮ TCL (Ρουλεμάν): Εξαιρετικά χαμηλή τριβή, εξαιρετικά ομαλή διαδρομή και σταθερή λειτουργία υψηλής συχνότητας, ιδανική για γρύλους ακριβείας, ποδηλασία υψηλής ταχύτητας και απαιτήσεις κίνησης χαμηλής τριβής.

￮ TCM (Slide Bearing): Υιοθετώντας συρόμενο δακτύλιο από κράμα ορείχαλκου, διαθέτει εξαιρετική αντοχή στη φθορά, αντοχή σε κρούση και ανοχή πλευρικού φορτίου, απόλυτα κατάλληλο για συνθήκες εργασίας βαρέως φορτίου, σκόνης και πέδησης.

• Ενσωματωμένη Λεπτή & Συμπαγής Σχεδίαση: Η μονάδα οδήγησης και η μονάδα καθοδήγησης είναι εξαιρετικά ενσωματωμένα για να ελαχιστοποιήσουν τον συνολικό χώρο εγκατάστασης. Οι διπλές εισαγωγές αέρα στην επάνω και στις πλαϊνές επιφάνειες υποστηρίζουν εύκαμπτη διάταξη σωληνώσεων, προσαρμοσμένη σε διάφορες επιτόπιες κατευθύνσεις αγωγών και συμπαγείς δομές εξοπλισμού.

• Επαναλαμβανόμενη τοποθέτηση υψηλής ακρίβειας: Διατηρούνται οπές τοποθέτησης ακριβείας στη βάση, την πίσω ακραία όψη και την πλάκα στερέωσης για να διασφαλιστεί η εξαιρετικά υψηλή ακρίβεια τοποθέτησης επανάληψης. Οι αυλακώσεις μαγνητικού διακόπτη τεσσάρων πλευρών υποστηρίζουν την εγκατάσταση διακόπτη πολλαπλών κατευθύνσεων, πραγματοποιώντας ευέλικτη και ολοκληρωμένη ανίχνευση θέσης διαδρομής.

• Τυπική διαμόρφωση Ασφάλιστρο: Ενσωματωμένος μαγνητικός δακτύλιος (τυπικός μαγνήτης S), λαστιχένια προστατευτικά διπλού άκρου και σχεδιασμός χωρίς συντήρηση, συμβατός με τα πρότυπα λειτουργίας καθαρού συνεργείου. Ο σχεδιασμός διπλής ενέργειας με τυπική διαδρομή που κυμαίνεται από 5 mm έως 500 mm καλύπτει σχεδόν όλες τις συμβατικές διαδρομές αυτοματισμού οδήγησης.

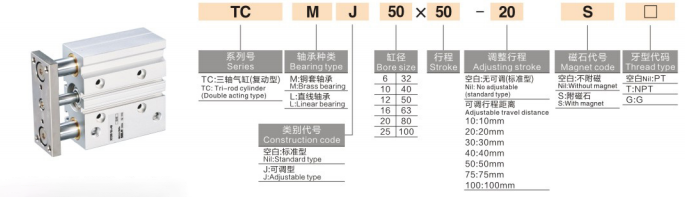

Πλήρεις κανόνες ονομασίας μοντέλου

Παραδείγματα μοντέλων: TCM20-50S | TCL16-30J-20S-Τ

Παραδείγματα αναφοράς τυπικής παραγγελίας

• TCM25-75S: Διάμετρος 25mm, διαδρομή 75mm, τύπος ρουλεμάν ολίσθησης με ενσωματωμένο μαγνήτη

• TCL20-50J-20S: Διάμετρος 20mm, τυπική διαδρομή 50mm, ρυθμιζόμενη διαδρομή 20mm, τύπος ακριβείας ρουλεμάν με μαγνήτη

• TCM32-100S-T: οπή 32mm, διαδρομή 100mm, τύπος ρουλεμάν ολίσθησης με αντίσταση σε υψηλή θερμοκρασία

Τυπικές βασικές τεχνικές παράμετροι

(Τυπικές συνθήκες δοκιμής: κανονική θερμοκρασία 20℃, ονομαστική πίεση 0,5MPa)

1. Γενικές Παράμετροι Απόδοσης

• Λειτουργία: Παλινδρομική κίνηση διπλής ενέργειας

• Εύρος πίεσης εργασίας: 0,1~1,0MPa; Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -20℃~70℃ (συμβατικό περιβάλλον χωρίς πάγο); -20℃~120℃ (-T έκδοση υψηλής θερμοκρασίας)

• Ταχύτητα λειτουργίας εμβόλου: 50~500mm/s (φ6~63 μικρή & μεσαία οπή); 50~400mm/s (φ80/100 μεγάλη οπή)

• Λειτουργία buffer: Τυπικό ελαστικό buffer διπλού άκρου. προαιρετικό προστατευτικό μαξιλαριού αέρα για σενάρια υψηλής πρόσκρουσης

• Λειτουργία λίπανσης: Λειτουργία χωρίς συντήρηση χωρίς λάδια, κατάλληλο για καθαρά βιομηχανικά περιβάλλοντα

2. Θεωρητικά δεδομένα ώθησης (@0,5MPa, Μονάδα: N)

3. Δεδομένα βάρους προϊόντος (50 χιλιοστά διαδρομή, μονάδα: kg)

Σύγκριση επιλογής πυρήνα TCL εναντίον TCM

Μέθοδοι τοποθέτησης & τυπικά σενάρια εφαρμογής

1. Ευέλικτη σχεδίαση πολλαπλών βάσεων

• Άμεση τοποθέτηση στο σώμα: Διατηρημένες οπές βιδών στο κάτω μέρος, στις πλευρικές και ακραίες όψεις για άμεση στερέωση χωρίς να απαιτούνται επιπλέον βραχίονες, επιτρέποντας γρήγορη συναρμολόγηση και αποσυναρμολόγηση για επιτόπου εγκατάσταση.

• Προαιρετικά βοηθητικά εξαρτήματα: Διατίθενται αξεσουάρ στερέωσης φλάντζας (F) και βάσης ποδιού (L), που υποστηρίζουν ευέλικτη οριζόντια και κάθετη διάταξη για προσαρμογή σε διάφορα δομικά σχέδια εξοπλισμού.

2. Βασικές Βιομηχανικές Εφαρμογές

• Αυτοματισμός Μεταφορικής Γραμμής: Στάση τεμαχίου εργασίας, ανύψωση υλικού και τοποθέτηση παλετών. Η ισχυρή αντοχή στην κρούση και η απόδοση κατά της μετατόπισης εξασφαλίζουν σταθερή λειτουργία μεταφοράς και περιορισμού.

• 3C Ηλεκτρονική Επεξεργασία Ακριβείας: Χειρισμός PCB, τοποθέτηση πτύχωσης τερματικού και ελαφριά μετάφραση τεμαχίου. Η υψηλή ακρίβεια κατά της περιστροφής εγγυάται τη συναρμολόγηση και την επεξεργασία με ακρίβεια μηδενικής παραμόρφωσης.

• Μηχανήματα Συσκευασίας: Οδήγηση με διάφραγμα υλικού, εναλλαγή πύλης σιλό και ώθηση υλικού σε μικρές αποστάσεις. το συμπαγές σώμα προσαρμόζεται τέλεια στην εξαιρετικά ενσωματωμένη διάταξη εξοπλισμού συσκευασίας.

• Γενικός Βιομηχανικός Αυτοματισμός: Ανύψωση, εξώθηση μέρους και έκκεντρη οδήγηση φορτίου. ενσωματώνει λειτουργίες κυλίνδρου και οδηγού για να αντικαταστήσει τους παραδοσιακούς συνδυασμούς διαχωρισμένου κυλίνδρου + ράβδου οδήγησης, απλοποιώντας τη δομή του εξοπλισμού και μειώνοντας το κόστος.

Σύγκριση αντικατάστασης σειράς TC vs SMC MGP

Οδηγός γρήγορης επιλογής τριών βημάτων

1. Επιλογή μεγέθους διάτρησης: Υπολογίστε την απαιτούμενη ώση σύμφωνα με το πραγματικό φορτίο εργασίας. επιλέξτε μέγεθος διάτρησης με θεωρητική ώθηση ≥ πραγματικό φορτίο × 1,5, διατηρώντας 50% περιθώριο ασφαλείας για την αποφυγή λειτουργίας υπερφόρτωσης.

2. Επιλογή τύπου ρουλεμάν: Επιλέξτε ρουλεμάν TCL για ακριβή τοποθέτηση και σενάρια ομαλής ποδηλασίας υψηλής συχνότητας. επιλέξτε ρουλεμάν ολίσθησης TCM για βαρύ φορτίο, σκόνη και συνθήκες εργασίας υψηλής πρόσκρουσης.

3. Επιλογή λειτουργικής διαμόρφωσης

￮ Απαίτηση ρύθμισης λεπτής διαδρομής: Επιλέξτε ρυθμιζόμενη διαδρομή τύπου J (ρυθμιζόμενο εύρος 0~50 mm)

￮ Απαίτηση εντοπισμού θέσης: Επιλέξτε διαμόρφωση μαγνήτη S + μαγνητικοί διακόπτες πολλαπλών κατευθύνσεων (με δυνατότητα εγκατάστασης σε τέσσερις πλευρές)

￮ Περιβάλλον εργασίας σε υψηλή θερμοκρασία: Επιλέξτε την επιλογή -T ανθεκτική σε υψηλή θερμοκρασία (-20℃~120℃)

Περίληψη μίας πρότασης

      Ο κύλινδρος τριαξονικής ράβδου οδηγού σειράς SOLH TC ενσωματώνει υψηλή ακαμψία, αντίσταση σούπερ πλευρικού φορτίου και απόδοση υψηλής ακρίβειας κατά της περιστροφής, με διπλές επιλογές ρουλεμάν και προαιρετικές ρυθμιζόμενες προαιρετικές λειτουργίες διαδρομής και υψηλής θερμοκρασίας, που χρησιμεύει ως η πιο οικονομική άμεση αντικατάσταση της σειράς SMC MGP για πλήρη οδήγηση, αυτοματοποίηση θέσης και ανύψωση
