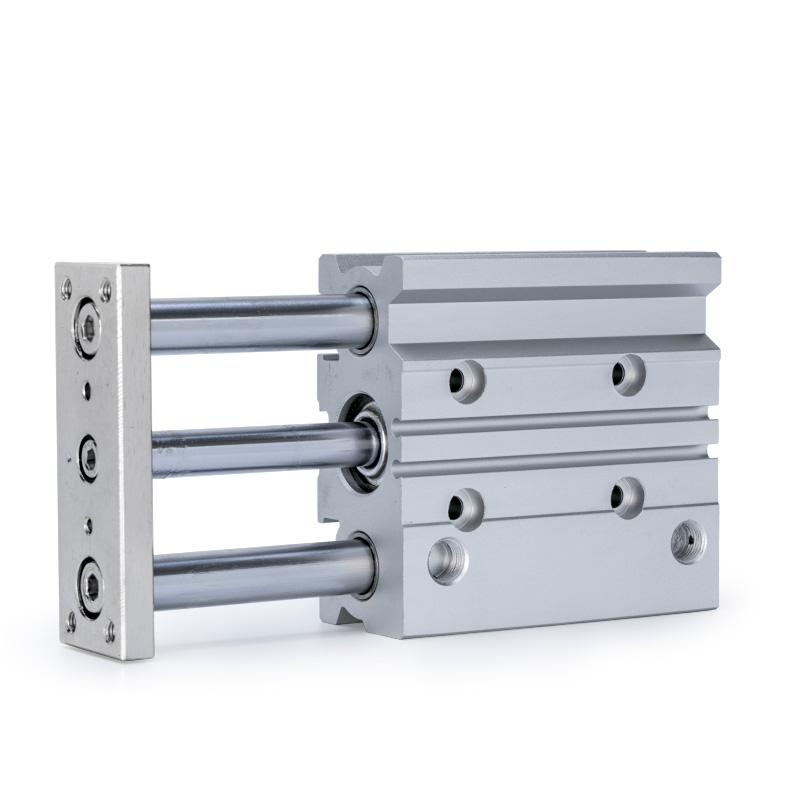

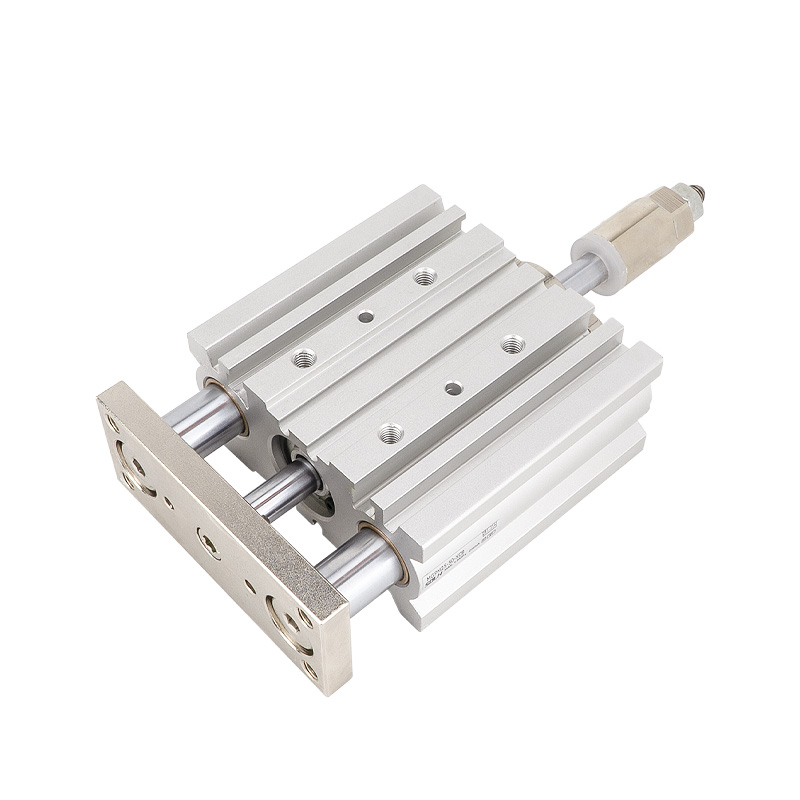

Λεπτός συμπαγής κύλινδρος ράβδου οδηγού σειράς MGP | Πνευματικός κύλινδρος υψηλής άκαμπτης μη περιστροφής

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος & δομικά χαρακτηριστικά

     Η σειρά SOLH MGP είναι ένας κύλινδρος διπλής ράβδου οδήγησης λεπτού τύπου υψηλής ακαμψίας που ενσωματώνει σώμα κυλίνδρου, διπλές ράβδους οδήγησης και ρουλεμάν ακριβείας. Διαθέτοντας ενσωματωμένη απόδοση κατά της στρέψης και ισχυρή αντίσταση πλευρικού φορτίου, δεν απαιτεί εξωτερικό μηχανισμό οδήγησης. Με επίπεδο, εξαιρετικά λεπτό σώμα και ελαφρύ σχεδιασμό (μειωμένο βάρος κατά 17%~24% σε σύγκριση με τους συμβατικούς κυλίνδρους), ταιριάζει απόλυτα σε συμπαγείς διατάξεις αυτοματισμού για σενάρια πίεσης, τοποθέτησης, ανύψωσης και μεταφοράς τεμαχίου εργασίας. Τρεις εναλλάξιμοι τύποι ρουλεμάν καλύπτουν συνθήκες εργασίας βαρέως τύπου, υψηλής ταχύτητας και εξαιρετικά ακριβείας, υλοποιώντας καθολικές λύσεις γραμμικής οδήγησης πλήρους σκηνής.

Βασικά δομικά πλεονεκτήματα

• Σχέδιο ομοαξονικής διπλής ράβδου οδηγού: Το έμβολο και οι διπλές ράβδοι καθοδήγησης υιοθετούν την ενσωματωμένη ομοαξονική διάταξη για να εξασφαλίσουν τη σύγχρονη λειτουργία, εξαλείφοντας αποτελεσματικά την παραμόρφωση και τη στρέψη κατά την κίνηση και βελτιώνοντας σημαντικά τη συνολική ακαμψία και σταθερότητα.

• Προαιρετική ενδιάμεση μνήμη πολλαπλών τύπων: Τυπικοί λαστιχένιοι προσκρουστήρες διπλού άκρου για συμβατική σταθερή λειτουργία. προαιρετικό προστατευτικό μαξιλαριού αέρα (τύπου AZ, διαθέσιμο για διάτρηση ≥20 mm) για την εξάλειψη της άκαμπτης κρούσης κατά τη διάρκεια κυκλικής κίνησης υψηλής ταχύτητας και μεγάλου φορτίου.

• Εξαιρετικά λεπτό ελαφρύ σώμα: Η βελτιστοποιημένη επίπεδη λεπτή δομή εξοικονομεί χώρο εγκατάστασης και μειώνει το συνολικό βάρος του εξοπλισμού, κατάλληλη για εξαιρετικά ενσωματωμένη συμπαγή αυτοματοποιημένη σχεδίαση εξοπλισμού.

• Ενσωματωμένο μαγνητικό αυλάκι: Διατηρημένη αυλάκωση ράβδου οδήγησης για άμεση εγκατάσταση μαγνητικού διακόπτη χωρίς επιπλέον βραχίονες, επιτρέποντας απλή και τακτοποιημένη διαμόρφωση ανάδρασης σήματος θέσης.

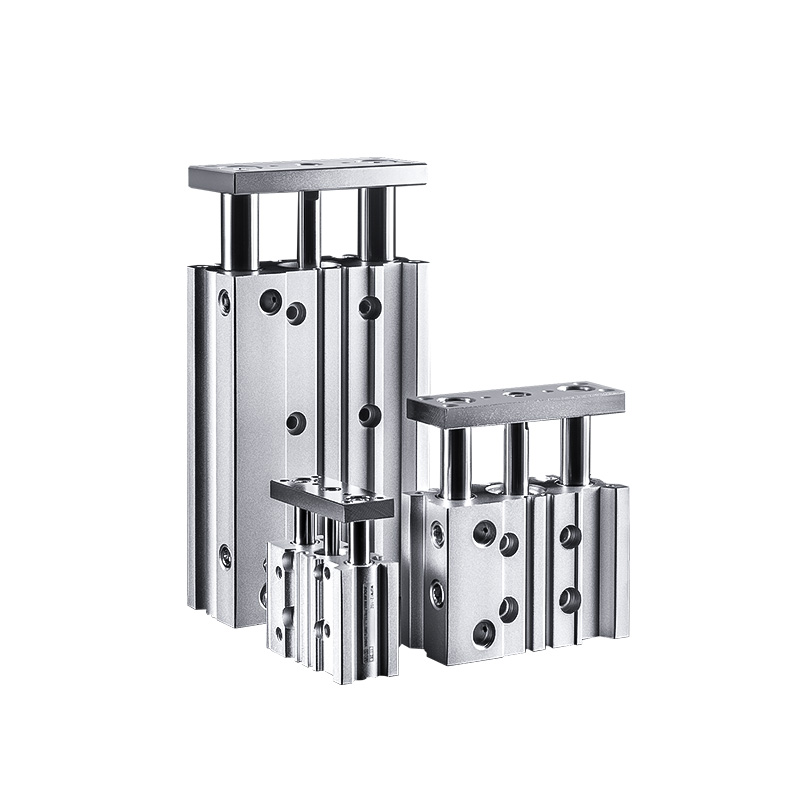

Τρεις βασικές υποσειρές (Ταξινόμηση ρουλεμάν & Βάση επιλογής κλειδιού)

     Η σειρά MGP χωρίζεται σε τρία υπομοντέλα που βασίζονται σε εσωτερικές δομές ρουλεμάν, που καλύπτουν σενάρια υψηλής ακρίβειας υψηλής ταχύτητας χαμηλής τριβής, βαρέως τύπου και μηδενικής απόστασης, που είναι η βασική βάση για γρήγορη επιλογή μοντέλων.

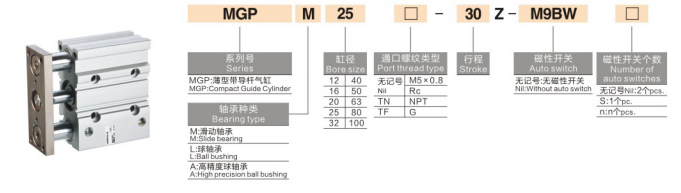

Πλήρεις κανόνες ονομασίας μοντέλου

Παράδειγμα μοντέλου: MGPM20-50Z-M9B

1.Ορισμός τμήματος κώδικα

• Κωδικός σειράς: MGP + επίθημα ρουλεμάν (M/L/A), που αντιπροσωπεύει κύλινδρο διπλής ράβδου οδήγησης λεπτού τύπου με διαφορετικές διαμορφώσεις ρουλεμάν

• Μέγεθος διάτρησης: 12/16/20/25/32/40/50/63/80/100 (mm, πλήρεις προδιαγραφές βιομηχανικού προτύπου)

• Μήκος εγκεφαλικού επεισοδίου: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (τυπικό εύρος πλήρους διαδρομής)

• Διαμόρφωση buffer & Magnetic Ring

￮ Z: Τυποποιημένος τύπος, ελαστικό buffer διπλού άκρου + ενσωματωμένος μαγνητικός δακτύλιος, συμβατός με εγκατάσταση μαγνητικού διακόπτη

￮ ΑΖ: Τύπος προστατευτικού μαξιλαριού αέρα (μόνο για διάτρηση ≥20mm), αντιστέκεται αποτελεσματικά στην κρούση κατά τη λειτουργία υψηλής ταχύτητας και βαρέως φορτίου

￮ Χωρίς επίθημα: Χωρίς μαγνητικό δακτύλιο, ο μαγνητικός διακόπτης δεν μπορεί να εγκατασταθεί

• Μαγνητικός Διακόπτης: Προαιρετικά μοντέλα M9B, A93, D-M9N και άλλα μοντέλα, απευθείας τοποθετημένα σε αυλακώσεις ράβδων οδήγησης χωρίς βραχίονες στήριξης

2.Παραδείγματα τυπικών παραγγελιών

• MGPM20-50Z: Διάμετρος 20mm, διαδρομή 50mm, συρόμενο ρουλεμάν, τυπικό ελαστικό buffer με μαγνητικό δακτύλιο

• MGPL25-100Z-A93: Διάμετρος 25mm, διαδρομή 100mm, ρουλεμάν υψηλής ταχύτητας, με μαγνητικό διακόπτη A93

• MGPA32-75AZ: οπή 32mm, διαδρομή 75mm, ρουλεμάν υψηλής ακρίβειας, προστατευτικό μαξιλαριού αέρα για λειτουργία υψηλής ακρίβειας κατά των κρούσεων

Γενικές βασικές τεχνικές παράμετροι

(Τυπικές συνθήκες δοκιμής: 20℃ κανονική θερμοκρασία, ονομαστική πίεση εργασίας)

• Λειτουργία: Παλινδρομική κίνηση διπλής ενέργειας

• Εύρος πίεσης εργασίας: 0,12~1,0MPa; Ελάχιστη πίεση εκκίνησης: 0,1 MPa

• Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -10℃~60℃ (απαιτείται περιβάλλον χωρίς πάγο)

• Ταχύτητα λειτουργίας: 50~500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Λειτουργία buffer: Τυπικό ελαστικό buffer διπλού άκρου. Προσκρουστήρας μαξιλαριού αέρα προαιρετικός για διάτρηση 20~100mm

• Ακρίβεια μη περιστροφής: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ±0,01mm

Προδιαγραφή μεγέθους θύρας

• Διάμετρος 12/16mm: M5×0,8

• Διάμετρος 20/25/32 mm: PT1/8

• Διάμετρος 40/50 mm: PT1/4

• Διάμετρος 63/80/100 mm: PT3/8

Θεωρητικά δεδομένα ώσης και τάσης (@0,5MPa, Μονάδα: N)

Οδηγίες γρήγορης επιλογής μιας πρότασης

1. Επιλογή μοντέλου ρουλεμάν: Επιλέξτε MGPM για περιβάλλοντα βαρέως φορτίου, ανθεκτικά στη φθορά και σκόνη. επιλέξτε MGPL για ποδηλασία υψηλής ταχύτητας, χαμηλής τριβής και συχνής ποδηλασίας. επιλέξτε MGPA για τοποθέτηση εξαιρετικά ακριβείας και απαιτήσεις ακρίβειας υψηλής επανάληψης.

2. Διαμόρφωση μαγνητικού δακτυλίου: Επιλέξτε επίθημα Z για εξοπλισμό που απαιτεί ανίχνευση θέσης και ανάδραση σήματος. επιλέξτε μη Z βασικό τύπο εάν δεν απαιτείται λειτουργία διακόπτη.

3. Επιλογή λειτουργίας buffer: Υιοθετήστε το buffer μαξιλαριού αέρα AZ για συνθήκες εργασίας υψηλής ταχύτητας, μεγάλης διαδρομής και μεγάλης πρόσκρουσης. Το τυπικό ελαστικό buffer ισχύει για συμβατικά γενικά σενάρια.

4. Αντιστοίχιση διάτρησης και εγκεφαλικού επεισοδίου: Επιλέξτε το κατάλληλο μέγεθος οπής σύμφωνα με το πραγματικό φορτίο και τις απαιτήσεις ώσης. Το τυπικό εύρος διαδρομής είναι 5~300mm για να καλύψει τις περισσότερες απαιτήσεις βιομηχανικού αυτοματισμού.

Τυπικά σενάρια εφαρμογής

• Ηλεκτρονικός Αυτοματισμός: Τοποθέτηση πλακέτας PCB, συμπίεση εξαρτημάτων, ανύψωση μικρο-μονάδας και ακριβής συναρμολόγηση ηλεκτρονικών εξαρτημάτων.

• Εξοπλισμός ανίχνευσης ακριβείας: Ανύψωση ανιχνευτή ανίχνευσης, τοποθέτηση και σύσφιξη του τεμαχίου εργασίας, τοποθέτηση και βαθμονόμηση υψηλής ακρίβειας.

• Μηχανήματα Συσκευασίας & Logistics: Μεταφορά τεμαχίου σε μικρή απόσταση, ανύψωση και τοποθέτηση υλικού, σταθερή παλινδρομική τροφοδοσία.

• Γενικός Βιομηχανικός Αυτοματισμός: Συμπαγής εξοπλισμός που περιορίζει την τοποθέτηση, σφράγιση βοηθητικής πίεσης, χαμηλής ταχύτητας κυκλική λειτουργία βαρέως τύπου σε συνεργεία με σκόνη.

Περίληψη μίας πρότασης

     Ο λεπτός συμπαγής κύλινδρος ράβδου οδήγησης της σειράς SOLH MGP ενσωματώνει τρεις διαμορφώσεις ρουλεμάν για να καλύψει σενάρια βαρέως τύπου, υψηλής ταχύτητας και εξαιρετικής ακρίβειας, με υψηλή ακαμψία, ισχυρή αντίσταση πλευρικού φορτίου και σχεδιασμό εξοικονόμησης χώρου, που χρησιμεύει ως ο πιο ευέλικτος καθολικός διπλός οδηγός για βιομηχανικούς αυτοματισμούς γραμμικής οδήγησης.
