Κύλινδρος ράβδου οδηγού μακράς διαδρομής σειράς MGG | Πνευματικός κύλινδρος εξαιρετικά υψηλής ακαμψίας

Μάρκα: SOLH by Richge Technology

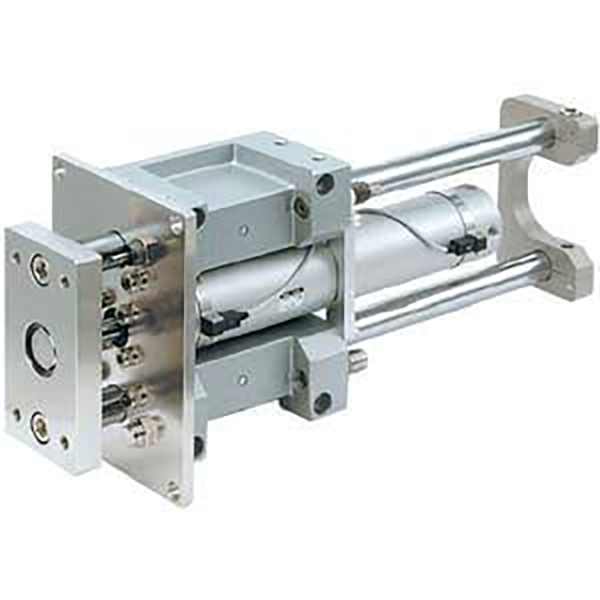

Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH MGG είναι ένας επαγγελματικός κύλινδρος ράβδου οδήγησης μεγάλης διαδρομής βαρέως τύπου που διαθέτει στρογγυλό σωλήνα κυλίνδρου + εξωτερική δομή διπλής ράβδου οδήγησης. Σχεδιασμένη για εξαιρετικά υψηλή ακαμψία, ακραία αντίσταση πλευρικού φορτίου, σταθερή λειτουργία σε μεγάλο ταξίδι και απόδοση υψηλής ακρίβειας κατά της περιστροφής, αυτή η σειρά καλύπτει μεγέθη οπών από φ20 mm έως φ100 mm, προσφέροντας δύο μοντέλα με δυνατότητα διαμόρφωσης: τύπου ρουλεμάν ολίσθησης από κράμα άνθρακα MGGM και σφαιρικό ρουλεμάν υψηλής ακρίβειας MGGL. Είναι ειδικά σχεδιασμένο για μακροχρόνια διαδρομή, βαρύ φορτίο, υψηλή πρόσκρουση και έκκεντρες συνθήκες εργασίας, εφαρμόζεται ευρέως σε αυτοματοποιημένους σταθμούς ανύψωσης, μετάφρασης, ακινητοποίησης και ώθησης.

Βασικά δομικά πλεονεκτήματα

• Δομή βαρέως τύπου εξαιρετικά υψηλής ακαμψίας: Υιοθετώντας παχύ στρογγυλό σωλήνα κυλίνδρου και εξωτερικές διπλές ράβδους οδήγησης μεγάλης διαμέτρου με σχεδιασμό μεγάλου ανοίγματος, η σειρά MGG προσφέρει κορυφαία αντοχή στη βιομηχανία στην κάμψη, τη στρέψη και την πλευρική δύναμη. Η χωρητικότητα πλευρικού φορτίου του φτάνει πάνω από 3 φορές αυτή των συνηθισμένων κυλίνδρων, εξασφαλίζοντας μηδενική χαλάρωση σε μεγάλες διαδρομές και μηδενική μετατόπιση σε βαριά φορτία.

• Βιομηχανία-Κορυφαία απόδοση μακράς διαδρομής: Η πλήρης σειρά υποστηρίζει μέγιστη τυπική διαδρομή 1300 mm, που υπερβαίνει κατά πολύ τα όρια διαδρομής των σειρών MGP και MGQ. Προσαρμόζεται τέλεια στη μεταφορά υλικού σε μεγάλες αποστάσεις, στην ανύψωση πλατφόρμας υψηλών ταξιδιών και σε εκτεταμένα σενάρια γραμμικής οδήγησης.

• Διαμορφώσεις διπλού ρουλεμάν για πλήρη σενάρια

￮ MGGM (Slide Bearing): Εξοπλισμένο με συρόμενο δακτύλιο από κράμα άνθρακα, διαθέτει ανώτερη αντοχή στο πλευρικό φορτίο, αντοχή σε κρούση και αντοχή στη φθορά, που χρησιμεύει ως η πρώτη επιλογή για βαρύ φορτίο, σκόνη και σκληρές συνθήκες εργασίας υψηλής πρόσκρουσης.

￮ MGGL (Μπίλια): Υιοθετώντας γραμμικά ρουλεμάν υψηλής ακρίβειας, επιτυγχάνει εξαιρετικά χαμηλή τριβή, εξαιρετικά ομαλή κίνηση διαδρομής και σταθερή ποδηλασία υψηλής συχνότητας, ιδανική για ακριβή τοποθέτηση σε μεγάλη διαδρομή και παλινδρομική κίνηση υψηλής ταχύτητας.

• Στάνταρ ενσωματωμένο υδραυλικό buffer: Διαφορετικά από τους συμβατικούς κύλινδρους από καουτσούκ, η σειρά MGG είναι εξοπλισμένη με ενσωματωμένους υδραυλικούς προσκρουστήρες διπλού άκρου ως στάνταρ διαμόρφωση. Απορροφά αποτελεσματικά τη μαζική ενέργεια κρούσης που παράγεται από μεγάλη διαδρομή και κίνηση υψηλής ταχύτητας, εξαλείφοντας τον θόρυβο της σύγκρουσης και προστατεύοντας τον εξοπλισμό και τα τεμάχια εργασίας από ζημιές κρούσης.

• Εξαιρετικά υψηλή ακρίβεια κατά της περιστροφής: Επιτυγχάνει εξαιρετική ακρίβεια κατά της περιστροφής ±0,02°~±0,07°, με μεγαλύτερα μεγέθη οπών που παρέχουν μεγαλύτερη ακρίβεια. Το μοντέλο φ100mm φτάνει σε κορυφαία ακρίβεια ±0,02°, εξασφαλίζοντας εξαιρετικά σταθερή και αξιόπιστη επαναλαμβανόμενη τοποθέτηση.

• Αρθρωτός σχεδιασμός χαμηλής συντήρησης: Το σώμα του κυλίνδρου και το πλαίσιο οδήγησης υιοθετούν μια ανεξάρτητη αρθρωτή δομή, επιτρέποντας την ξεχωριστή αντικατάσταση του σωλήνα κυλίνδρου και των εξαρτημάτων του εμβόλου, γεγονός που μειώνει σημαντικά το κόστος συντήρησης αργότερα. Οι αυλακώσεις μαγνητικού διακόπτη πολλαπλών κατευθύνσεων υποστηρίζουν ευέλικτη εγκατάσταση ανίχνευσης θέσης.

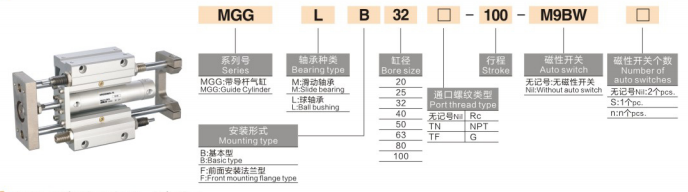

Πλήρεις κανόνες ονομασίας μοντέλου

Παραδείγματα μοντέλων: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Παραδείγματα αναφοράς τυπικής παραγγελίας

• MGGM40-300S: Διάμετρος 40mm, μήκους 300mm, τύπος ρουλεμάν ολίσθησης με ενσωματωμένο μαγνήτη

• MGGL25-200J-30S: οπή 25mm, τυπική διαδρομή 200mm, ρυθμιζόμενη διαδρομή 30mm, τύπος ρουλεμάν ακριβείας

• MGGM63-400F-XB6: οπή 63 mm, διαδρομή 400 mm, τοποθέτηση φλάντζας, κύλινδρος βαρέως τύπου ανθεκτικός σε υψηλές θερμοκρασίες

Τυπικές βασικές τεχνικές παράμετροι

(Τυπικές συνθήκες δοκιμής: κανονική θερμοκρασία 20℃, ονομαστική πίεση 0,5MPa)

1. Γενικές Παράμετροι Απόδοσης

• Εύρος πίεσης εργασίας: 0,1~1,0MPa; Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -10℃~60℃ (συμβατικό περιβάλλον χωρίς πάγο); -10℃~150℃ (-XB6 έκδοση υψηλής θερμοκρασίας)

• Ταχύτητα λειτουργίας εμβόλου: 50~1000mm/s, ειδικά βελτιστοποιημένο για λειτουργία μεγάλης ταχύτητας μεγάλης διαδρομής

• Λειτουργία buffer: Στάνταρ υδραυλικό buffer διπλού άκρου με ισχυρή απορρόφηση ενέργειας κρούσης

• Λειτουργία λίπανσης: Λειτουργία χωρίς συντήρηση χωρίς λάδι, κατάλληλο για διάφορα βιομηχανικά περιβάλλοντα

2. Θεωρητικά δεδομένα ώθησης (@0,5MPa, Μονάδα: N)

3. Δεδομένα βάρους προϊόντος (100 χιλιοστά διαδρομή, μονάδα: kg)

Σύγκριση επιλογής πυρήνα MGGM έναντι MGGL

Μέθοδοι τοποθέτησης & τυπικά σενάρια εφαρμογής

1. Επιλογές διπλής τοποθέτησης

• Βασικός τύπος (Β): Προφυλάξτε οπές βιδών στην κάτω και στις πλαϊνές επιφάνειες για άμεση στερέωση. Διαθέτει απλή συναρμολόγηση και αποσυναρμολόγηση, κατάλληλη για συμβατική οριζόντια και κάθετη διάταξη εξοπλισμού.

• Τύπος φλάντζας (F): Δομή στερέωσης μπροστινής φλάντζας, ειδικά σχεδιασμένη για κατακόρυφη ώθηση προς τα κάτω, τράβηγμα και συνθήκες εργασίας αναρτημένου φορτίου, εξασφαλίζοντας σταθερή ρουλεμάν.

2. Βασικές Βιομηχανικές Εφαρμογές

• Πλατφόρμα ανύψωσης μακράς διαδρομής: Ανύψωση εξοπλισμού και κατακόρυφη οδήγηση στον πάγκο εργασίας, με υποστήριξη μέγιστης μεγάλης διαδρομής 1300 mm, διατηρώντας σταθερότητα μηδενικής πτώσης κάτω από μεγάλο φορτίο πλήρους διαδρομής.

• Μετάφραση μεταφορέων βαρέων καθηκόντων: Μεταφορά τεμαχίου εργασίας, μεταφορά παλετών και ώθηση υλικού σε μεγάλες αποστάσεις. Η εξαιρετική αντι-εκκεντρική και αντι-offset απόδοση εξασφαλίζει σταθερή ακρίβεια λειτουργίας.

• Σταθμός στάσης υψηλής πρόσκρουσης: Σταμάτημα, τοποθέτηση και περιορισμός κρούσης τεμαχίου γραμμής παραγωγής. Το τυπικό υδραυλικό buffer απορροφά πλήρως την κινητική ενέργεια στιγμιαίας κρούσης για την προστασία του εξοπλισμού.

• Γενικός Αυτοματισμός Οδήγηση Βαρέων Καθηκόντων: Ανύψωση στροφέων, εκτόξευση βαρέων εξαρτημάτων και έκκεντρη οδήγηση φορτίου. αντικαθιστά τους παραδοσιακούς συνδυασμούς διαχωρισμένου κυλίνδρου + βαρέως οδηγού στύλου για να απλοποιήσει τη μηχανική δομή και να βελτιώσει τη σταθερότητα του συστήματος.

Σύγκριση βασικών διαφορών MGG vs MGP vs MGQ (Οδηγός επιλογής κλειδιού)

Οδηγός γρήγορης επιλογής τριών βημάτων

1. Επιλογή μεγέθους διάτρησης: Επιλέξτε μέγεθος διάτρησης σύμφωνα με το πραγματικό φορτίο εργασίας. Διατηρήστε τη θεωρητική ώθηση ≥ πραγματικό φορτίο × 1,5; κρατήστε 80% περιθώριο ασφαλείας για συνθήκες εργασίας μακράς διαδρομής για να αποτρέψετε τη χαλάρωση της ράβδου και την απόκλιση θέσης.

2. Επιλογή τύπου ρουλεμάν: Επιλέξτε ρουλεμάν ολίσθησης MGGM για σενάρια μεγάλου φορτίου, σκόνης και μεγάλης πρόσκρουσης. επιλέξτε ρουλεμάν MGGL για ακριβή τοποθέτηση μακράς διαδρομής και κυκλική κίνηση υψηλής συχνότητας.

3. Επιλογή λειτουργικής διαμόρφωσης

￮ Απαίτηση εξαιρετικά μεγάλης διαδρομής: Δώστε προτεραιότητα στη σειρά MGG (μέγιστη διαδρομή 1300 mm, πέρα ​​από τις δυνατότητες MGP/MGQ)

￮ Απαίτηση ανίχνευσης θέσης: Εξοπλισμός διαμόρφωσης μαγνήτη S + μαγνητικοί διακόπτες πολλαπλών κατευθύνσεων

￮ Περιβάλλον υψηλής θερμοκρασίας: Επιλέξτε την επιλογή -XB6 ανθεκτική σε υψηλή θερμοκρασία (-10℃~150℃)

Περίληψη μίας πρότασης

     Ο κύλινδρος βαρέως τύπου ράβδου οδηγού μακράς διαδρομής της σειράς SOLH MGG διαθέτει μέγιστη ακαμψία, εξαιρετική αντοχή στην κρούση και κορυφαία στον κλάδο σταθερότητα μακράς διαδρομής 1300 mm, εξοπλισμένο με τυπικό υδραυλικό buffer και εξαιρετικά υψηλή ακρίβεια αντιστροφής, καθιστώντας τη βέλτιστη λύση για αυτοματοποιημένους σταθμούς οδήγησης μεγάλου φορτίου, μεγάλης διαδρομής και μεγάλης πρόσκρουσης.
