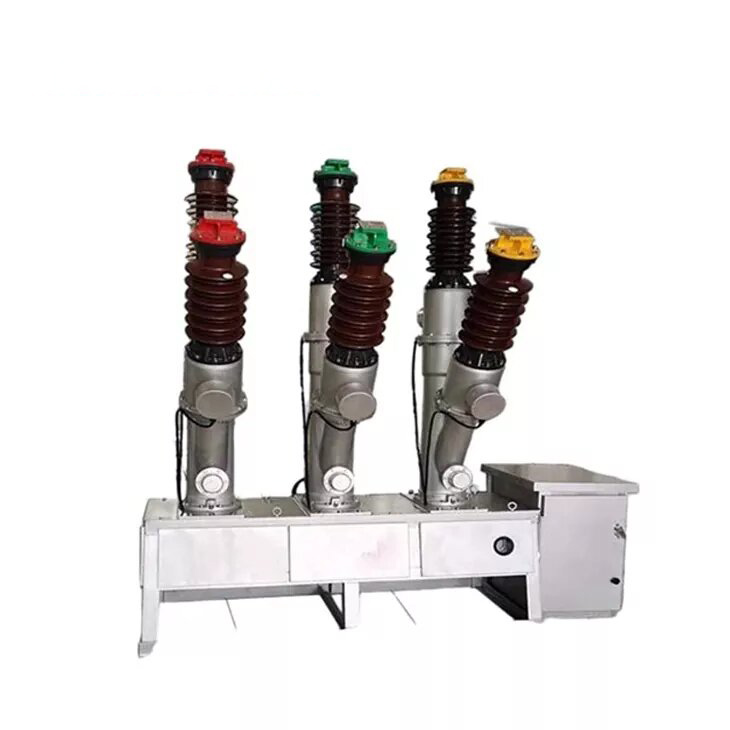

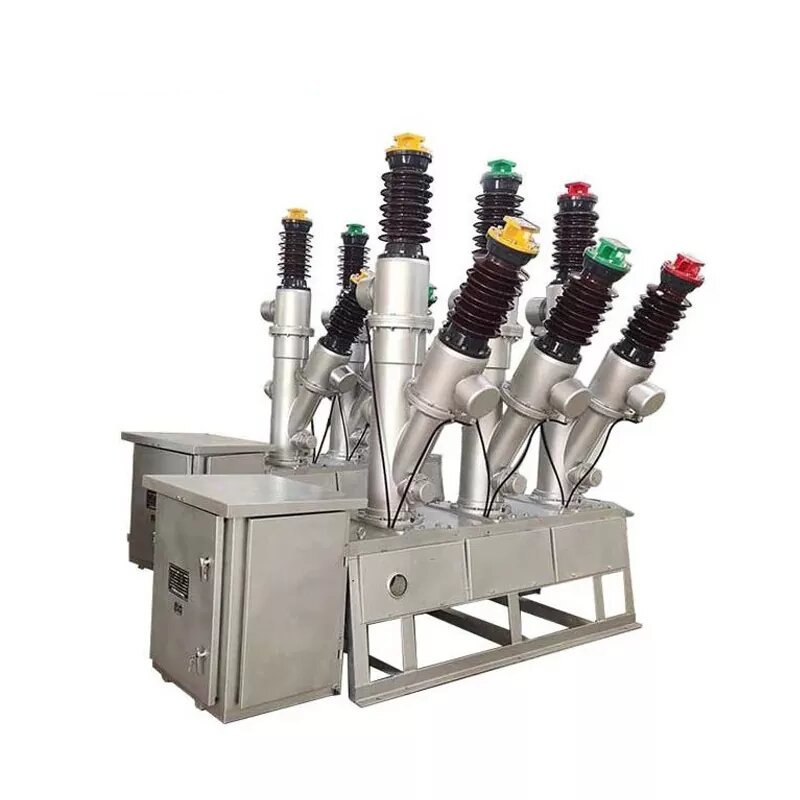

LW8-40.5 35KV Υπαίθρια AC Υψηλή τάση SF6 Διακόπτης

LW8-40.5 35KV Υπαίθρια AC Υψηλή τάση SF6 Διακόπτης

       Το LW8 (A) -40.5 υπαίθριο διακόπτη AC SF6 είναι τριφασική, 50Hz υπαίθρια ηλεκτρική συσκευή υψηλής τάσης που έχει σχεδιαστεί για χρήση σε συστήματα ισχύος με ονομαστική τάση 40,5 kV. Χρησιμοποιεί το αέριο SF6 ως μέσο τόξου και μονωτικό μέσο, ​​με μηχανισμό εκσκαφής τόξου συμπιεσμένου αερίου, παρέχοντας ανώτερη ικανότητα διακοπής. Αυτός ο διακόπτης κυκλώματος είναι κατάλληλος για εφαρμογές σε υποσταθμούς ενέργειας, σταθμούς ηλεκτροπαραγωγής και δίκτυα διανομής, όπου μπορεί να μεταβαίνει αξιόπιστα τα ρεύματα που ονομάζονται και βραχυκυκλώματα. Είναι επίσης ιδανικό για χρήση ως διακόπτης σύνδεσης ή για αποσύνδεση των τραπεζών πυκνωτών. Η συσκευή περιλαμβάνει έναν ενσωματωμένο μετασχηματιστή ρεύματος για σκοπούς μέτρησης και προστασίας, καθιστώντας την εξαιρετική επιλογή για την αναβάθμιση των παλαιότερων συστημάτων διακόπτη.

Δομή προϊόντων

Ο διακόπτης διαθέτει σχεδιασμό στήλης πορσελάνης με τρεις ξεχωριστές φάσεις, το καθένα εξοπλισμένο με ξεχωριστό θάλαμο εξάλειψης τόξου γεμάτη με πεπιεσμένο αέρα. Το τριφασικό αέριο συνδέεται με σωλήνες χαλκού. Τα βασικά συστατικά του διακόπτη περιλαμβάνουν το περίβλημα της πορσελάνης, τον μετασχηματιστή ρεύματος, τον θάλαμο σβήνοντας τόξο, τον απορροφητή, τον μηχανισμό λειτουργίας, το κιβώτιο μετάδοσης, το πλαίσιο βάσης, τις ράβδους σύνδεσης και τις πηγές. Το μανίκι πορσελάνης χρησιμεύει ως υποστήριξη και μόνωση για τη σύνδεση του κύριου κυκλώματος του διακόπτη στο σύστημα ισχύος. Αποτελεί επίσης μέρος του σκάφους πίεσης, παρέχοντας ισχυρή δύναμη και εξασφαλίζοντας αεροστεγή.

Εφαρμογές:

 Ισχύς μετάδοσης και διανομής: κατάλληλη για χρήση σε υποσταθμούς, σταθμούς μετασχηματιστή και δίκτυα διανομής ενέργειας.

 Λειτουργίες μεταγωγής: Διαχειρίζεται αποτελεσματικά τα ρεύματα που ονομάζονται, τα ρεύματα βραχυκυκλώματος και τις αποσυνδέσεις έκτακτης ανάγκης.

 Capacitor Bank Protection: Μπορεί να αποσυνδέσει τις τράπεζες πυκνωτών με ασφάλεια, εξασφαλίζοντας τις ομαλές λειτουργίες του συστήματος.

 Αντικατάσταση ιδεών: Μια εξαιρετική επιλογή για την αντικατάσταση παλαιότερων, ξεπερασμένων κυκλωμάτων στο σύστημα.

Περιβαλλοντικές συνθήκες:

 Μεταβιβασμό: έως και 3000 μέτρα πάνω από τη στάθμη της θάλασσας.

 Θερμοκρασία: από -30 ° C έως +45 ° C.

 Επίπεδο πλατφόρμας: Κατάλληλο για περιβάλλοντα που ταξινομούνται ως Επίπεδο ΙΙ, ΙΙΙ ή IV.

 Χωριώδες: Ημερήσια μέση υγρασία δεν υπερβαίνει το 95%, με μηνιαίο μέσο όρο όχι περισσότερο από 90% (στους 25 ° C).

 Πίεση WIND: Δεν υπερβαίνει το 700pa, ισοδύναμο με τις ταχύτητες του ανέμου μέχρι 34 m/s.

 Χρήση συνθήκες: Ιδανικές για περιοχές απαλλαγμένες από εύφλεκτα υλικά, κινδύνους έκρηξης, χημική διάβρωση και σοβαρές δονήσεις.

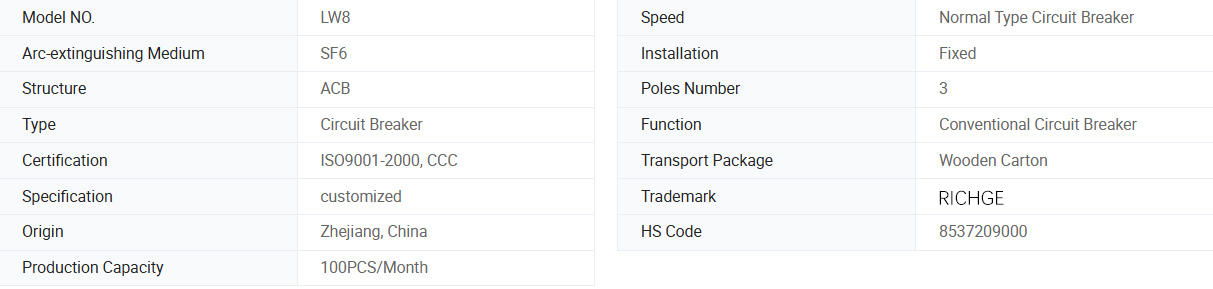

Βασικές πληροφορίες.

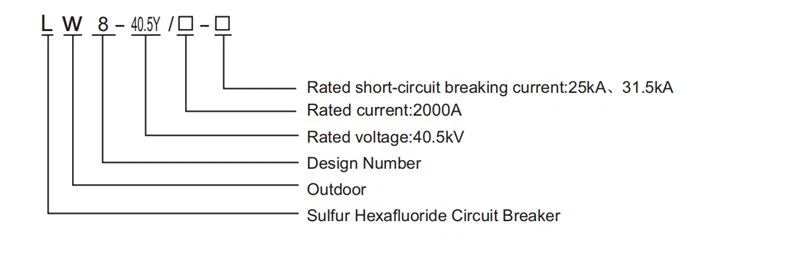

Περιγραφή μοντέλου

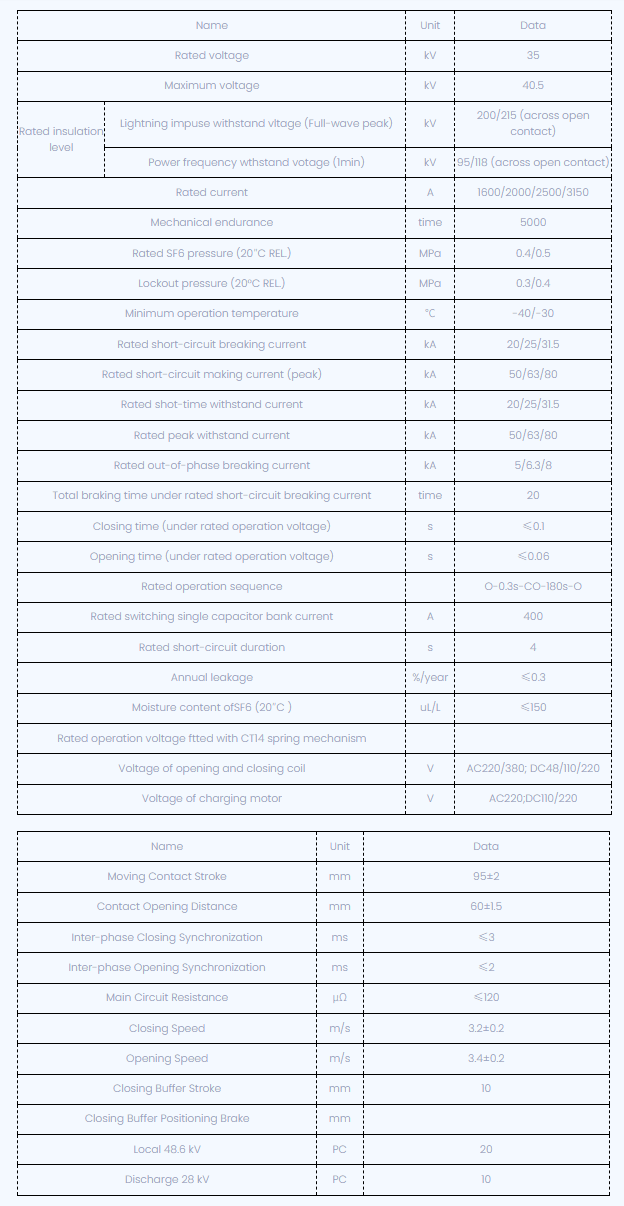

Τεχνικές παραμέτρους

Τεχνικό σχέδιο

Οδηγίες εντολής διακόπτη Circuit SF6 LW8-40.5 SF6

1: Μοντέλο διακόπτη κυκλώματος, προδιαγραφές.

2: ονομασμένες ηλεκτρικές παράμετροι (τάση, ρεύμα, ρεύμα σπάσιμο κ.λπ.)

3: Περιβαλλοντικές συνθήκες (θερμοκρασία περιβάλλοντος, υψόμετρο, επίπεδο ρύπανσης του περιβάλλοντος).

4: Τάση λειτουργίας ενεργοποιητή και τάση κινητήρα.

5: Αριθμός, αναλογία ρεύματος και συνδυασμός επιπέδων εσωτερικών ή εξωτερικών μετασχηματιστών ρεύματος. Δευτερεύον φορτίο ·

6: Όνομα και ποσότητα ανταλλακτικών, ειδικών εργαλείων και εξοπλισμού (πρέπει να παραγγελθεί ξεχωριστά).

Συχνές ερωτήσεις

1. Είστε εμπορική εταιρεία ή κατασκευαστής;

  Είμαστε ένα επαγγελματικό εργοστάσιο με 10 χρόνια εμπειρίας στον τομέα των διανομών υψηλής και χαμηλής τάσης, υποσταθμούς, μετασχηματιστών, κουτιού διανομής καλωδίων και διάφορων ηλεκτρικών εξοπλισμού, όπως διακόπτες κυκλώματος κενού, διακόπτες διάλειμμα φόρτωσης κλπ.

  Το εργοστάσιό μας είναι ένας εξαιρετικός προμηθευτής κρατικών εταιρειών Grid Corporation της Κίνας.

2. Αποδέχεστε προσαρμοσμένες υπηρεσίες;

   Προσφέρουμε υπηρεσία OEM/ODM και μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Η επαγγελματική μας τεχνική ομάδα και η προσφορά μπορεί να προσφέρει ένα ικανοποιητικό έργο σύμφωνα με το σχέδιο και τις παραμέτρους σας.

3. Ποιο είναι το MOQ σας;

     Το MOQ μας είναι 1 κομμάτι.

4. Πόσο καιρό είναι ο χρόνος παράδοσης;

   Εξαρτάται από την απαίτηση και την ποσότητα του προϊόντος σας. Γενικά, είναι διαθέσιμες 5 ~ 10 εργάσιμες ημέρες.

5. Πώς επιλύετε προβλήματα ποιότητας;

   Παρέχετε λεπτομερείς φωτογραφίες ποιοτικών προβλημάτων.  Το Τμήμα Τεχνικών και Ποιότητας Δοκιμών θα αναλύσει. Θα κάνουμε μια ικανοποιητική λύση εντός 2 ημερών.

6. Ποιοι είναι οι όροι πληρωμής σας;

     30% T/T εκ των προτέρων, 70% πριν από την αποστολή.  West Union, L/C είναι επίσης αποδεκτές.

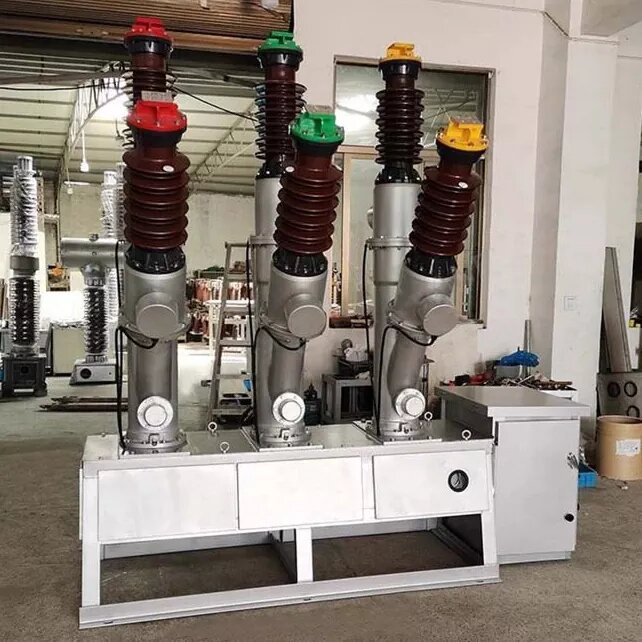

Εργοστάσιο
