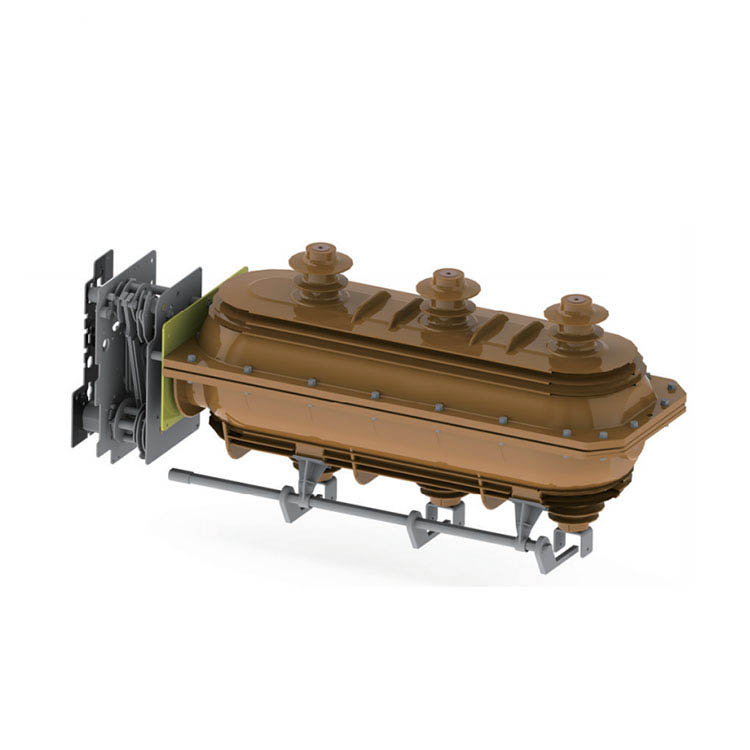

FLN36-24D Εσωτερική τάση υψηλής τάσης SF6 Διακόπτης διάλειμμα LBS LBS

FLN36-24D Εσωτερική τάση υψηλής τάσης SF6 Διακόπτης διάλειμμα LBS LBS

    Μπορεί να χωριστεί σε δύο τύπους: FLN □ -24KV (K Τύπος μονής λειτουργίας μηχανισμού λειτουργίας), FLRN □ -24KV (μηχανισμός λειτουργίας διπλού ελατηρίου τύπου). Ο τελευταίος τύπος θα μπορούσε να είναι εξοπλισμένος με συνδυασμό ασφαλειών, με λειτουργία ελέγχου και προστασίας, η οποία μπορεί να χρησιμοποιηθεί για την τροφοδοσία και τον υποσταθμό ως συσκευή προστασίας και ελέγχου, ιδιαίτερα κατάλληλη για την κύρια μονάδα δακτυλίου, το πλαίσιο διανομής καλωδίων και τον υποσταθμό μεταγωγής.

Χειροκίνητος μηχανισμός λειτουργίας

K Τύπος ελατηρίου Λειτουργίας διπλής λειτουργίας:

Ως μονάδα ελέγχου εισόδου για το FLN □ -24KV, η αρχή λειτουργίας του μηχανισμού λειτουργίας του ελατηρίου τύπου K είναι ο Press και η απελευθέρωση του ελατηρίου.

Λειτουργία γείωσης: Η κατεύθυνση της λαβής, ο άνω βραχίονας στροφάλου περιστρέφεται και πιέζει την άνοιξη 2 για να αποθηκεύσει την ενέργεια, όταν η μέγιστη ενέργεια φτάνει συνεχίζει να περιστρέφει το βραχίονα της κατάταξης, το ελατήριο αποθήκευσης ενέργειας αρχίζει να απελευθερώνει ενέργεια και να οδηγεί την άνω σκανδάλη, επιτρέπει στη γραμμή σύνδεσης να οδηγεί τον βραχίονα του στροφάλου, ο βραχίονας του στροφάλου περιστρέφεται και οδηγεί την κινούμενη επαφή για γείωση.

Ενεργοποιήστε τη λειτουργία: οδηγείται από τη λαβή, ο κάτω βραχίονας στροφάλου 1 περιστρέφεται, πιέζει την άνοιξη 2 για να αποθηκεύσει την ενέργεια, όταν η ενέργεια απελευθερώνεται, οδηγεί τη σκανδάλη 8, επιτρέπει τη σύνδεση της ράβδου για να οδηγήσει το βραχίονα του στροφάλου, ο βραχίονας του στροφάλου περιστρέφεται και οδηγεί ενεργοποιεί τον κινούμενο διακόπτη και τον διακόπτη φόρτωσης.

Λειτουργία απενεργοποίησης: Περιστρέψτε τον κύριο βραχίονα στροφάλου άξονα αριστερόστροφα από τη λαβή, απελευθερώστε το ελατήριο αποθήκευσης ενέργειας και ο διακόπτης διάλειμμα φόρτωσης απενεργοποιείται.

Ένας τύπος μηχανισμού λειτουργίας διπλής λειτουργίας ελατηρίου:

Ως μονάδα ελέγχου εξόδου για το FLRN □ -24KV.Working Principle of a Type Mechanism είναι ο ίδιος με τον τύπο K, επιπλέον, έχει λειτουργία Trip Trip. Για έναν μηχανισμό τύπου. Το ηλεκτρομαγνητικό ταξίδι είναι επίσης διαθέσιμο για την απαίτηση των πελατών.

Ενεργοποιήστε τη λειτουργία: οδηγείται από τη λαβή, ο χαμηλότερος βραχίονας στροφάλου 1 περιστρέφεται για να πατήσετε το διακόπτη στο ελατήριο 12 και να απενεργοποιήσετε το ελατήριο 8 ταυτόχρονα, για να παρέχετε επαρκή ενέργεια που απαιτείται από την απενεργοποίηση. Όταν ο κάτω βραχίονας στροφάλου 1 αγκαλιάζει τον πείρο και οδηγεί τη σκανδάλη για να μετακινηθεί, κάνει τον κατώτερο τροχό κυλίνδρου να σκοντάψει και να απελευθερώσει το διακόπτη στο ελατήριο και να ενεργοποιηθεί ο διακόπτης διάλειμμα φόρτωσης.

Λειτουργία απενεργοποίησης: Πατήστε το κουμπί OFF OFF ή πιέστε τον ακροδέκτη ταξιδιού 2 από τον επιθετικό ασφαλείας, απελευθερώστε το ελατήριο και ο διακόπτης φόρτωσης απενεργοποιείται.

Λειτουργία γης: Η λειτουργία γείωσης ενός μηχανισμού τύπου είναι η ίδια με αυτή του τύπου k.

Μηχανισμός μηχανισμού λειτουργίας:

Η λειτουργία του κινητήρα μπορεί να προστεθεί και στους δύο τύπους μηχανισμών λειτουργίας, πράγμα που σημαίνει ότι μπορεί να λειτουργήσει χειροκίνητα ή μηχανοκίνητα.

Τάση λειτουργίας: DC48V AC/DC 110V 220V

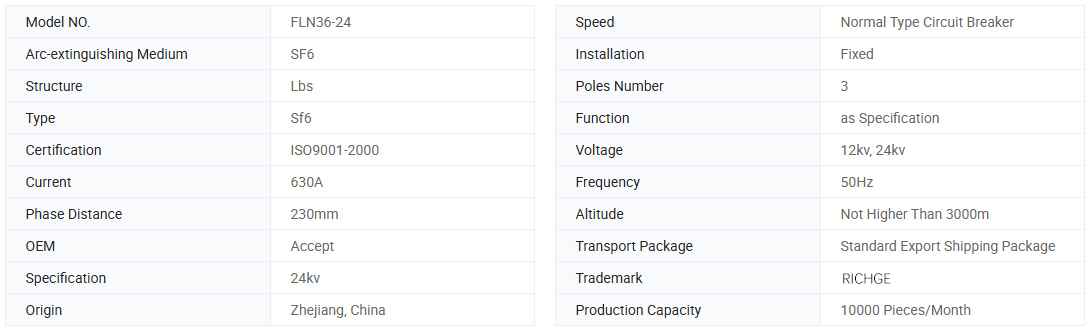

Βασικές πληροφορίες.

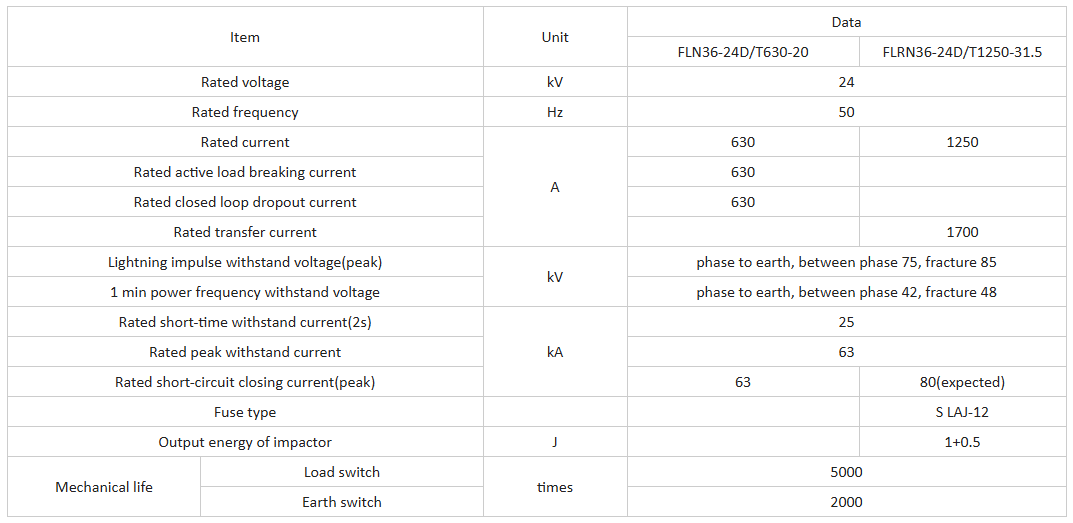

Τεχνικές παραμέτρους

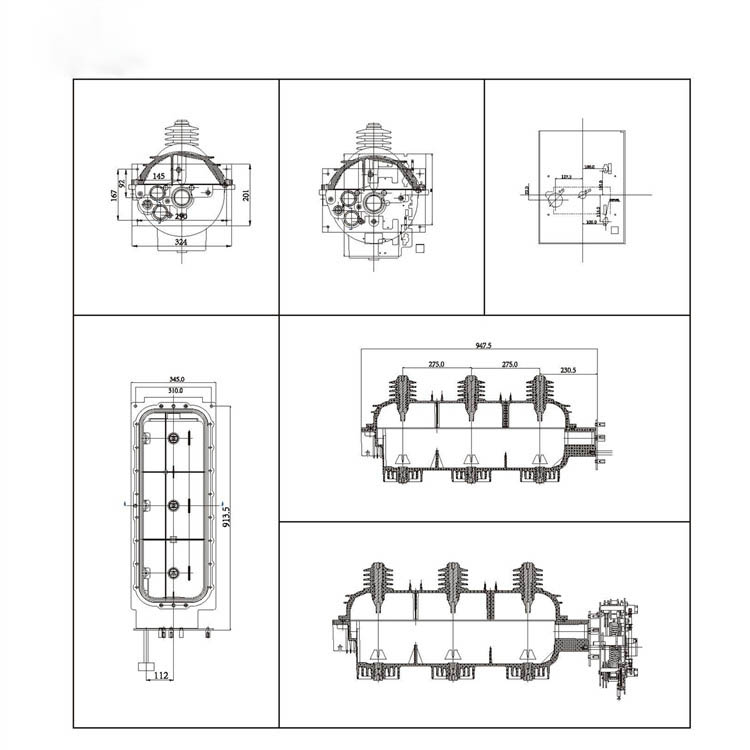

Σχέδιο

Ισχύοντες όροι

1. ΑΜΕΡΙΚΑΝΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ: Μέγιστο+40ºC; Min.-35ºC.

2.humidity: Μέγιστη μέση σχετική υγρασία Ημερήσιος μέσος όρος: ≤ 95%. μηνιαίο μέσο όρο.. 90%.

3.Altitude: ≤ 2000m.

4.Συισμική αντίσταση: 8 μοίρες.

5. Ο γύρω αέρας πρέπει να είναι απαλλαγμένος από διαβρωτικά, εύφλεκτα αέρια, υδρατμούς κ.λπ. και δεν πρέπει να υποβάλλονται σε συχνές και σοβαρές δονήσεις.

6. Έτος διαρροής · ≤0,1%.

Συχνές ερωτήσεις

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: Είμαστε εργοστάσιο με περισσότερα από 20 χρόνια εμπειρίας στον τομέα αυτό.

Ε: Μπορώ να λάβω ένα δείγμα πριν από τη μαζική παραγγελία;

Α: Ναι, καλωσορίζουμε τις εντολές δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα. Μικτά δείγματα είναι

δεκτός.

Ε: Μπορούμε να εκτυπώσουμε το λογότυπο/ το όνομα της εταιρείας μας στα προϊόντα;

Α: Ναι, βέβαια, δεχόμαστε το OEM, τότε πρέπει να μας δώσετε εξουσιοδότηση μάρκας σε εμάς

Ε: Αποδέχεστε την προσαρμογή του προϊόντος;

Α: Ναι, φυσικά, παρακαλούμε να παράσχετε συγκεκριμένα σχέδια ή παραμέτρους, θα σας παραθέσουμε μετά την αξιολόγηση

Ε: Πόσο καιρό είναι ο χρόνος παράδοσης;

Α: Γενικά είναι 5-10 ημέρες εάν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες. Εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα

Ε: Πώς να λύσετε προβλήματα ποιότητας μετά τις πωλήσεις;

Α: Τραβήξτε φωτογραφίες των προβλημάτων ποιότητας και στείλτε τα σε εμάς για τον έλεγχο και την επιβεβαίωσή μας, θα κάνουμε μια ικανοποιητική λύση για εσάς εντός 3 ημερών.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

A: 30% T/T εκ των προτέρων, ισορροπία πριν από την αποστολή.
