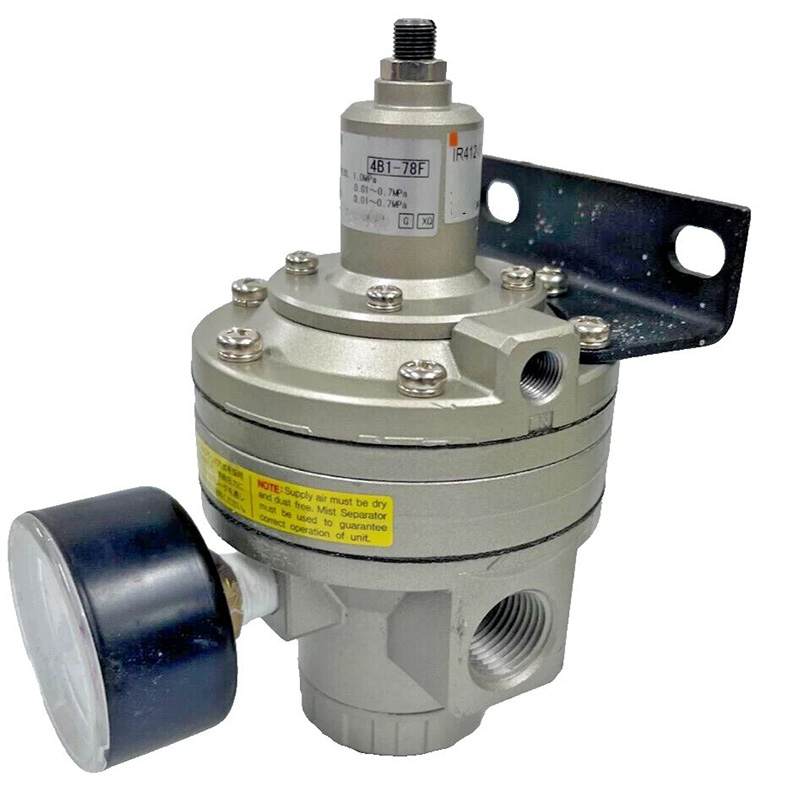

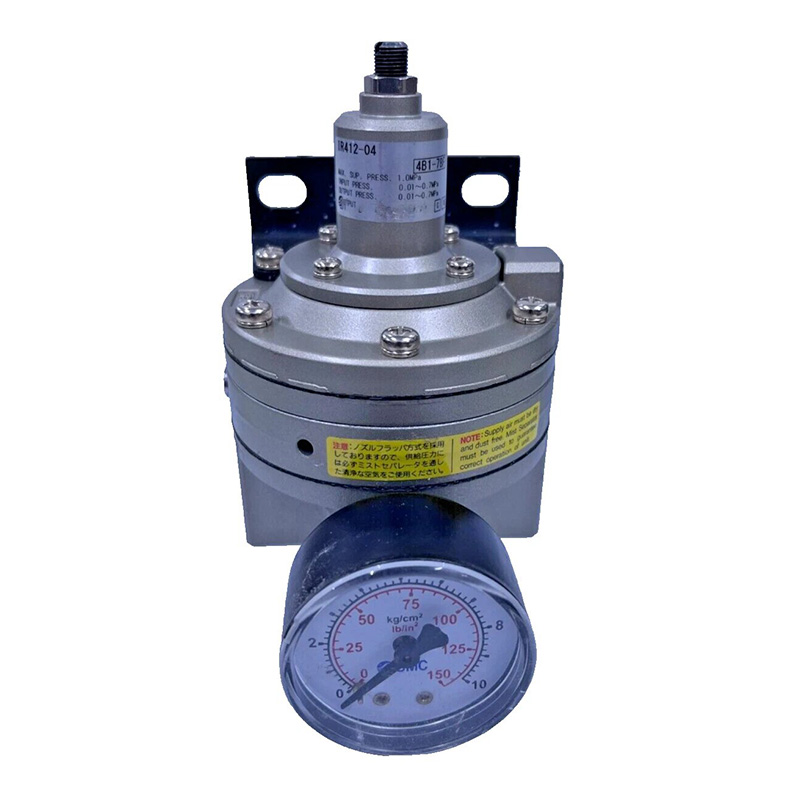

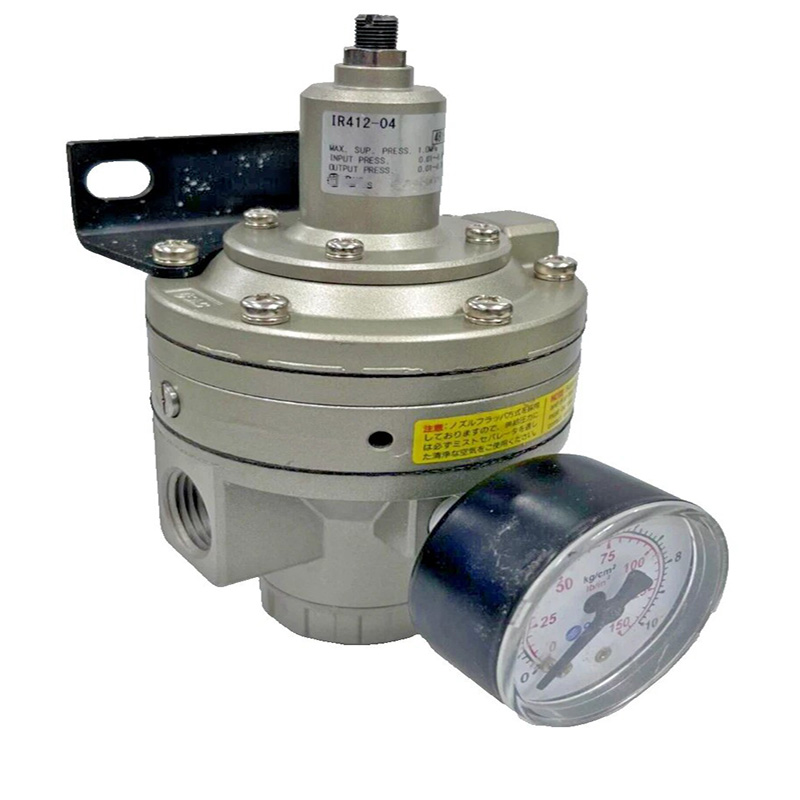

IR412-04-X32 Ρυθμιστής χειρισμού πιλότου υψηλής ακρίβειας

Μάρκα: SOLH by Richge Technology (睿其格科技)

Επισκόπηση προϊόντος

     Το IR412-04-X32 ανήκει στη σειρά IR μεγάλης ροής σταθεροποιητή πίεσης ακριβείας που λειτουργεί με πιλότο. Αυτός ο ρυθμιστής έχει σχεδιαστεί για πνευματικές συνθήκες εργασίας βαριάς ζήτησης που απαιτούν εξαιρετικά σταθερή πίεση εξόδου και μικρές διακυμάνσεις πίεσης, πλήρως διαστάσεις και επιδόσεις εναλλάξιμες με την αρχική σειρά IR412 της SMC.

1. Βασικές τεχνικές προδιαγραφές

      -- Όνομα σειράς: IR412 High Precision Stabilizing Regulator

      -- Πλήρες μοντέλο: IR412-04-X32

          · 04: Σπείρωμα κύριας θύρας Rc 1/2"

          · X32: Προσαρμοσμένη ειδική διαμόρφωση που περιλαμβάνει πίσω εξάτμιση, βελτιωμένη ευαισθησία και ελάχιστη σταθερή κατανάλωση αέρα

     -- Τύπος δομής: Ρυθμιστής ακριβείας ανακούφισης που λειτουργεί με πιλότο

     -- Εφαρμόσιμο μέσο: Ξηρός και καθαρός πεπιεσμένος αέρας

     --Μέγιστη πίεση λειτουργίας εισόδου: 1,0 MPa

     --Ρυθμιζόμενο εύρος πίεσης: 0,01 ~ 0,7 MPa

     --Ακρίβεια ελέγχου

        · Ευαισθησία: 0,2% πλήρης κλίμακα

        · Επαναληψιμότητα: ±0,5% πλήρης κλίμακα

     -- Απόδοση ροής: Μέγιστη χωρητικότητα ροής, σχεδόν διπλάσια από τη ροή του μοντέλου IR201

     -- Χωρητικότητα εξάτμισης ανακούφισης: Ροή υπερπίεσης εξάτμισης 5 φορές μεγαλύτερη από τους συμβατικούς ρυθμιστές ακριβείας

     --Σταθερή κατανάλωση αέρα: Εξαιρετικά χαμηλή, λιγότερο από 1 λίτρο/λεπτό

     --Θερμοκρασία λειτουργίας: -5℃ ~ +60℃

     --Καθαρό βάρος: Περίπου. 1,0 κιλό

     --Επιλογές τοποθέτησης: Τοποθέτηση πίνακα ή τοποθέτηση βραχίονα. μανόμετρο που μπορεί να εγκατασταθεί στην μπροστινή ή πίσω πλευρά

2. Αρχή Λειτουργίας Nozzle-Flapper Pilot

     --Στάδιο ρύθμισης πίεσης: Περιστρέψτε το κουμπί ρύθμισης για να συμπιέσετε το εσωτερικό ελατήριο και να κλείσετε τη δίοδο του ακροφυσίου. Ο αέρας πιλότου σπρώχνει το κύριο καρούλι για να ρυθμίσει την πίεση εξόδου.

     --Στάδιο σταθερής ρύθμισης: Η πίεση εξόδου δρα στο διάφραγμα για να εξισορροπήσει την τάση του ελατηρίου, διατηρώντας σταθερή προκαθορισμένη πίεση.

     --Στάδιο ανακούφισης υπερπίεσης: Όταν η κατάντη πίεση υπερβαίνει την τιμή στόχο, το διάφραγμα ανυψώνεται για να ανοίξει το ακροφύσιο, η πίεση του πιλότου πέφτει αμέσως και η κύρια βαλβίδα απελευθερώνει περιττό αέρα με υψηλή ταχύτητα. Βασικό πλεονέκτημα: Ο συνδυασμός πιλότου ελέγχου και δομής ανακούφισης προσφέρει εξαιρετικά γρήγορη ταχύτητα απόκρισης, σταθερή πίεση εξόδου και εξαιρετική απόδοση μεγάλης ροής.

3. Πλήρης επεξήγηση κωδικού μοντέλου (IR412-04-X32)

     --IR412: Σειρά βάσεων ρυθμιστή υψηλής ακρίβειας μεγάλου διαμετρήματος

     --04: Προδιαγραφή κύριας θύρας Rc 1/2"

     --X32: Έκδοση προσαρμοσμένης αναβάθμισης

        · Διάταξη πίσω εξάτμισης (η τυπική έκδοση υιοθετεί την μπροστινή εξάτμιση)

        · Βελτιωμένη ευαισθησία απόκρισης

        · Σχεδιασμός χαμηλής σταθερής κατανάλωσης αέρα

4. Πλεονεκτήματα Βασικών Προϊόντων

     --Εξαιρετική ακρίβεια ελέγχου με 0,2% ευαισθησία πλήρους κλίμακας, απόλυτα ταιριαστός έλεγχος τάσης, ακριβής τοποθέτηση και εξοπλισμός διανομής υγρών.

     --Η μεγάλη θύρα 1/2 ιντσών παρέχει μέγιστη ροή, υποστηρίζοντας κυλίνδρους μεγάλης οπής και πνευματικές γραμμές παραγωγής υψηλής κατανάλωσης.

     --Άμεση διόρθωση πίεσης μέσω καναλιού εκτόνωσης μεγάλου όγκου για γρήγορη εξάλειψη της διακύμανσης της πίεσης εξόδου.

     --Σχεδίαση εξοικονόμησης ενέργειας με κατανάλωση αέρα σε σταθερή κατάσταση κάτω από 1 λίτρο/λεπτό για μείωση του μακροπρόθεσμου λειτουργικού κόστους.

     -- Ευέλικτη διάταξη εγκατάστασης. Το μανόμετρο και ο βραχίονας στερέωσης μπορούν να συναρμολογηθούν στην μπροστινή ή στην πίσω πλευρά όπως απαιτείται.

     -- Η προσαρμοσμένη πίσω εξάτμιση X32 αποτρέπει τη μόλυνση από σκόνη και ομίχλη λαδιού για τη διατήρηση καθαρού περιβάλλοντος εργασίας.

5. Τυπικά σενάρια εφαρμογής

     Γραμμές παραγωγής κόλλας ακριβείας και βιομηχανικής επίστρωσης Μηχανήματα ελέγχου τάνυσης φιλμ, σύρματος και κλωστοϋφαντουργίας για εκτύπωση, μπαταρίες λιθίου και βιομηχανίες κλωστοϋφαντουργίας Εξοπλισμός τοποθέτησης κυλίνδρων υψηλής ταχύτητας, υδραυλικά πνευματικά πιεστήρια και αυτοματισμός μεταφοράς Εργαστηριακά όργανα μέτρησης και κυκλώματα συγκράτησης πίεσης μεγάλης διάρκειας Ημιαγωγός και καθαρή πλατφόρμα προσυναρμολόγησης

Σύγκριση απόδοσης μοντέλου: IR412 VS IR201 VS ARJ310

Περίληψη μίας πρότασης

     Το IR412-04-X32 είναι ένας ρυθμιστής ακριβείας πιλότου μεγάλου διαμετρήματος συμβατός με SMC με προσαρμοσμένη πίσω εξάτμιση X32 και εξαιρετικά χαμηλή κατανάλωση αέρα, που χρησιμεύει ως η λύση ελέγχου κορυφαίας πίεσης για συστήματα διανομής ακριβείας υψηλής ροής, ρύθμισης τάσης και αυτοματισμού θέσης.
