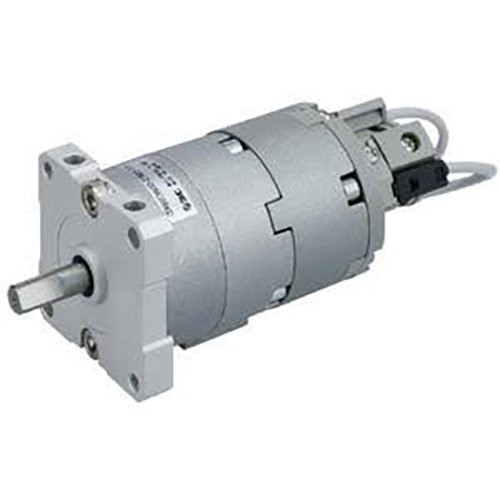

Περιστροφικός ενεργοποιητής τύπου πτερυγίου ελεύθερης τοποθέτησης σειράς CRBU2

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος και βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH CRBU2 είναι ένας περιστροφικός κύλινδρος τύπου μίνι πτερυγίου σχεδιασμένος για περιστροφικούς σταθμούς ακριβείας περιορισμένου χώρου, με δωρεάν τοποθέτηση πολλαπλών κατευθύνσεων, εξαιρετικά λεπτό ελαφρύ σώμα, μηδενική οπισθοχώρηση ταχύτητας και ευρεία γωνία αιώρησης. Διαθέσιμα μεγέθη οπών: 10/15/20/30/40, με επιλογές μονής/διπλού πτερυγίου για την κάλυψη διαφόρων απαιτήσεων περιστροφικής ανατροπής ελαφρού φορτίου.

 1. Βασικά σημεία σχεδίασης

     -- Άμεση μετάδοση πτερυγίων (μονό πτερύγιο S / διπλό πτερύγιο D): Χωρίς κιβώτιο ταχυτήτων, μηδενική οπισθοδρόμηση, ομαλή περιστροφή και εξαιρετικά ακριβής τοποθέτηση

     -- Πλήρες ελεύθερο κυλινδρικό περίγραμμα τοποθέτησης: Δυνατότητα τοποθέτησης πάνω/κάτω/αριστερά/δεξιά/αξονικά χωρίς επιπλέον βραχίονες στήριξης. 12% ελαφρύτερο από το CRB2 για πυκνή συμπαγή διάταξη εξοπλισμού

     -- Εύρος γωνίας πλήρους αιώρησης: Μονό πτερύγιο 90°/180°/270°; Διπλό πτερύγιο 90°/100°, μέγιστη ταλάντευση ενός πτερυγίου έως 270°

     -- Διάταξη διπλής σωλήνωσης: Τυπική πλευρική θύρα (χωρίς επίθημα) / αξονική θύρα (κατάληξη E) για να ταιριάζει με διαφορετικές διατάξεις δρομολόγησης αγωγών

     -- Επεκτάσιμες λειτουργικές μονάδες: Προαιρετική μονάδα ρύθμισης γωνίας W & ενσωματωμένος μαγνητικός δακτύλιος για εγκατάσταση μαγνητικού διακόπτη. χωρίς ακτινικά προεξέχοντα μέρη για εξοικονόμηση χώρου στο ντουλάπι

     -- Premium σύστημα στεγανοποίησης χαμηλής διαρροής: Ειδικό σύνθετο σφράγισμα με ενσωματωμένο στοπ τοποθέτησης, εξαιρετικά χαμηλή εσωτερική διαρροή, λειτουργία χωρίς λάδια κατάλληλη για καθαρά περιβάλλοντα παραγωγής

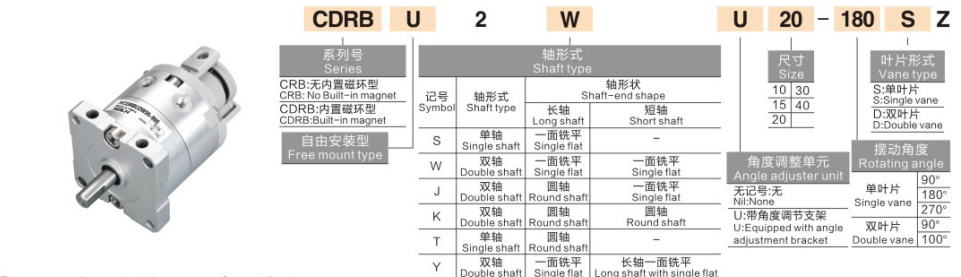

Πλήρης κανόνας ονομασίας μοντέλου

  1. Παράδειγμα μοντέλου: CRBU2WU20-180SE-M9BW

 2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- Τυπική πλευρική θύρα με ένα πτερύγιο: CRBU2-20-180S

     -- Με ρύθμιση γωνίας + διπλό πτερύγιο: CRBU2W30-90D

     -- Αξονική θύρα + μαγνητικός διακόπτης: CRBU2-15-270SE-M9B

Τυπικές γενικές τεχνικές προδιαγραφές (Πίεση δοκιμής: 0,5 MPa)

  1. Γενικές Παράμετροι Απόδοσης

     -- Εύρος πίεσης λειτουργίας: Μέγεθος 10/15: 0,2~0,7MPa; Μέγεθος 20/30/40: 0,15~1,0MPa

     -- Θερμοκρασία λειτουργίας περιβάλλοντος: 5 ~ 60 ℃ (χωρίς γλάσο στο εσωτερικό των σωληνώσεων αέρα)

     -- Ακρίβεια τοποθέτησης γωνιακής επανάληψης: ±0,01°, σταθερή περιστροφή μηδενικής οπισθοπορείας

     -- Ενσωματωμένο buffer: Καμία. εξωτερικό αμορτισέρ με δυνατότητα διαμόρφωσης ξεχωριστά

     -- Επιτρεπόμενη κινητική ενέργεια κρούσης: 0,00015 ~ 0,04J (αυξάνεται αναλογικά με το μέγεθος της οπής)

     -- Απαίτηση λίπανσης: Εργοστασιακός προγρασμένος σχεδιασμός χωρίς λάδι

  2. Πίνακας θεωρητικής ροπής εξόδου (Μονάδα: N·m @0,5MPa)

  3. Αναφορά βάρους και συνολικής διάστασης (προδιαγραφή 180°)

Βασικά ανταγωνιστικά πλεονεκτήματα

  1. Η ελεύθερη τοποθέτηση πολλαπλών κατευθύνσεων εξοικονομεί χώρο

     -- Το κυλινδρικό λείο σώμα μπορεί να στερεωθεί με βίδες σε οποιαδήποτε επιφάνεια χωρίς βραχίονες. 12% ελαφρύτερο σώμα, η βέλτιστη επιλογή για εξαιρετικά συμπαγή ενσωματωμένα κουφώματα εξοπλισμού

  2. Μηδενική οπισθοχώρηση εξαιρετικά ακριβή γωνιακή τοποθέτηση

     -- Η απευθείας μετάδοση με πτερύγια εξαλείφει το διάκενο δικτύωσης γραναζιών, εξαιρετικά ομαλή περιστροφή με ακρίβεια επανάληψης ±0,01° για σταθμούς ελέγχου γωνίας αυστηρής ακρίβειας

  3. Ευρεία ρυθμιζόμενη περιοχή αιώρησης με προαιρετική μονάδα διακοπής

     -- Μονό πτερύγιο μέγιστη ταλάντευση 270°. Η μονάδα ρύθμισης γωνίας W επιτρέπει απεριόριστα ρυθμιζόμενη διαδρομή 0~240°, βολική ρύθμιση γωνίας πολλών σταθμών

  4. Το διπλό πτερύγιο αποδίδει διπλάσια ροπή κάτω από το ίδιο περίγραμμα

     -- Ίδια εξωτερική διάσταση, το μοντέλο με διπλό πτερύγιο D παρέχει διπλάσια ροπή στρέψης του μονού πτερυγίου S για τη διαχείριση υψηλότερου περιστροφικού φορτίου

  5. Μεγάλη διάρκεια ζωής δομή σφράγισης χωρίς λάδι

     -- Σύνθετη στεγανοποίηση χαμηλής τριβής, διάρκεια ζωής άνω των 5 εκατομμυρίων κύκλων μεταγωγής, συμβατή με συνηθισμένες γραμμές παραγωγής εργαστηρίου και καθαρής παραγωγής χωρίς σκόνη

Μέθοδοι Συναρμολόγησης & Τυπικές Βιομηχανικές Εφαρμογές

  1. Δύο κύριες φόρμες τοποθέτησης

     -- Άμεση τοποθέτηση στο σώμα: Βίδες κλειδώνουν σε οποιαδήποτε κυλινδρική επιφάνεια, εφικτή αξονική/ακτινική εγκατάσταση, γρήγορη αποσυναρμολόγηση και αντικατάσταση

     -- Βοηθητική επίπεδη πλάκα συνδυασμένης τοποθέτησης: Στερεώστε οριζόντια ή κατακόρυφα μέσω της πλάκας στήριξης, ιδανική για ρομπότ τελικού τελεστή, στην πλευρά του εξοπλισμού και στην επάνω κρυφή εγκατάσταση

  2. Τυπικά σενάρια εφαρμογής

     -- 3C Electronics Automation: Μίνι ανατροπή εξαρτημάτων, περιστροφική τοποθέτηση κάμερας, εναλλαγή γωνίας jig, περιστροφική ευρετηρίαση σταθμού επιθεώρησης

     -- Γραμμές συναρμολόγησης ακριβείας: Περιστροφικός μηχανισμός σύσφιξης βιδών, ρύθμιση γωνίας πτύχωσης ακροδεκτών, ελαφρύ τεμάχιο εργασίας 180° αναστροφή

     -- Μηχανήματα συσκευασίας: Περιστροφή διαφράγματος υλικού, λεπτομέρεια γωνίας προσάρτησης ετικέτας, περιστροφική τροφοδοσία μικρής διαδρομής

     -- Γενικός εξοπλισμός αυτοματισμού: Περιστροφικός διακόπτης πόρτας εξοπλισμού, μεταγωγή σταθμού παραγωγής, παλινδρομική περιστροφή ελαφρού φορτίου υψηλής συχνότητας

Σύγκριση επιλογής: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

Οδηγός γρήγορης επιλογής 3 βημάτων

  1. Επιλογή μεγέθους διάτρησης με βάση το φορτίο ροπής

     -- Υπολογίστε την πραγματική ροπή εργασίας, επιλέξτε μοντέλο με 50% περιθώριο ασφαλείας ροπής:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Επιλογή τύπου πτερυγίου

     -- Ελαφρύ φορτίο χαμηλής ροπής → S μονό πτερύγιο. Υψηλό βαρύ περιστροφικό φορτίο → D διπλό πτερύγιο (διπλή έξοδος ροπής)

  3. Αντιστοίχιση διαμόρφωσης

     -- Απαιτείται μικρορύθμιση γωνίας: Προσθέστε επίθημα W μονάδα ρύθμισης γωνίας (0~240° απείρως ρυθμιζόμενη)

     -- Ανάδραση σήματος θέσης PLC: Εξοπλίστε τον μαγνητικό διακόπτη M9B/M9BW για ανίχνευση περιστροφικού ορίου δύο κατευθύνσεων

     -- Απαίτηση δρομολόγησης αγωγού: Κενό για τυπική πλευρική θύρα, επίθημα Ε για αξονική κεντρική θύρα αέρα

Περίληψη μίας πρότασης

     Ο περιστροφικός κύλινδρος με πτερύγιο ελεύθερης τοποθέτησης SOLH CRBU2 διαθέτει αυθαίρετη εγκατάσταση χωρίς βραχίονα, ακρίβεια μηδενικής οπισθοχώρησης ±0,01°, επιλογές ροπής διπλού μονό/διπλού πτερυγίου και διάταξη πλευρικής/αξονικής θύρας αέρα, με προαιρετικό ρυθμιστή γωνίας W και μαγνητικό διακόπτη M9BW, ελαφριά συμπαγή λύση για ελαφριά συναρμολόγηση 3C και συμπαγή λύση για 3C.
