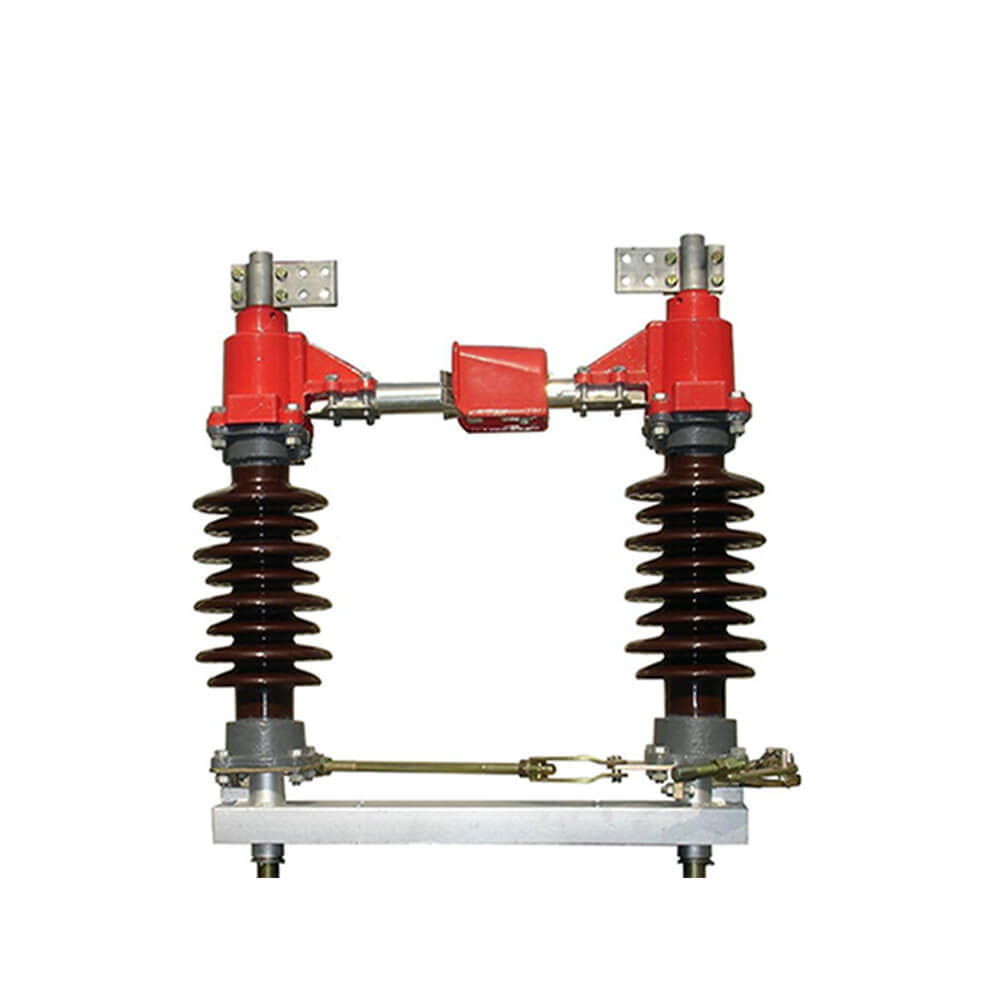

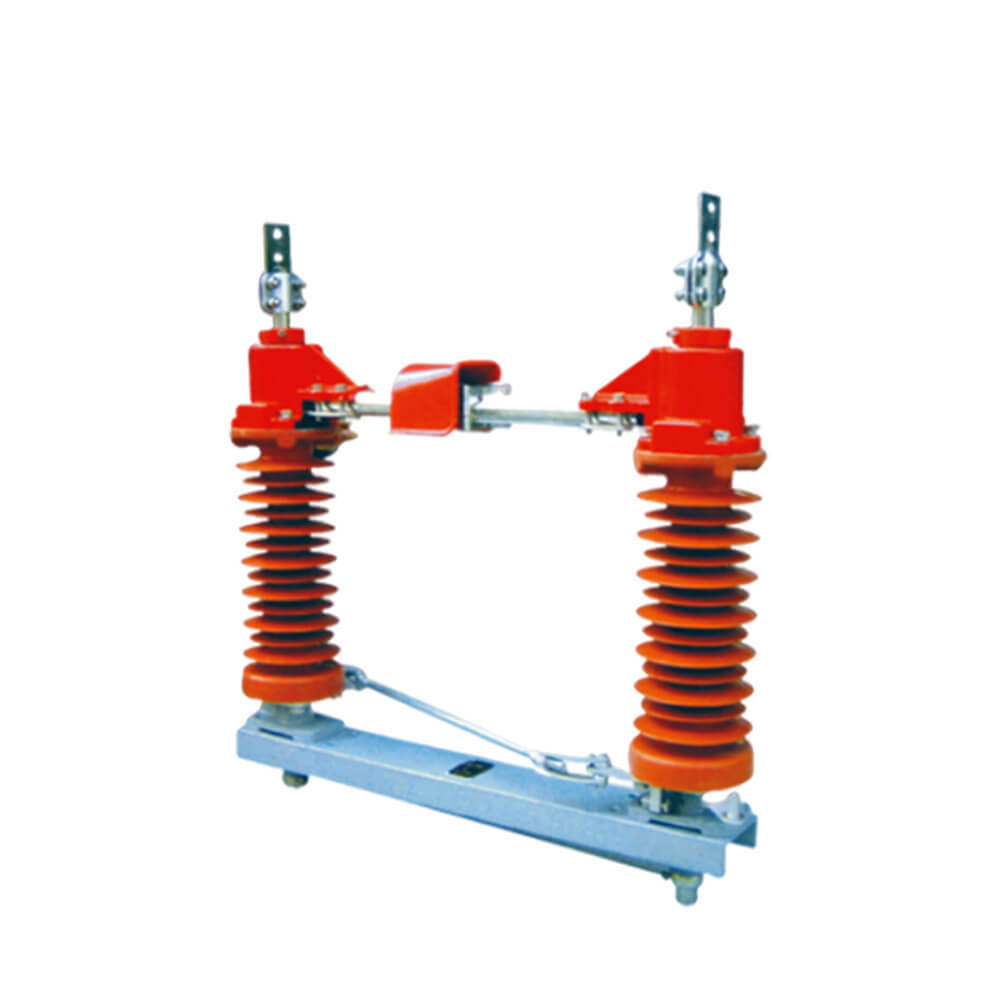

GW4-12 (40,5) Υπαίθριος διακόπτης αποσύνδεσης HV

  Η αποσύνδεση υψηλής τάσης είναι μια σημαντική συσκευή διακόπτη στο ηλεκτρικό σύστημα ηλεκτροπαραγωγής και ο υποσταθμός, το οποίο πρέπει να χρησιμοποιηθεί μαζί με τον διακόπτη κυκλώματος υψηλής τάσης. Χρησιμοποιείται για τη σύνδεση, την αποκοπή ή την αλλαγή γραμμών υψηλής τάσης εξοπλισμού υπό την προϋπόθεση της τάσης και του φορτίου. Οι κύριες λειτουργίες του είναι: να εξασφαλιστεί η ασφάλεια των ηλεκτρικών συσκευών και των συσκευών υψηλής τάσης σε εργασίες συντήρησης, για την απομόνωση της τάσης, δεν μπορεί να χρησιμοποιηθεί και να αποκόπτεται, το ρεύμα φορτίου εισόδου και το ρεύμα βραχυκυκλώματος, μπορούν να χρησιμοποιηθούν μόνο για ορισμένες λειτουργίες εναλλαγής που δεν παράγουν ισχυρό τόξο. Σύμφωνα με τη θέση εγκατάστασης, μπορεί να χωριστεί σε εσωτερικό τύπο και υπαίθριο τύπο, σύμφωνα με τον αριθμό των πυλώνων μόνωσης, τύπου μονής στήλης, τύπου διπλής στήλης και τριών τύπων στήλης, με προαιρετικό εξοπλισμό για κάθε επίπεδο τάσης.

  GW4-12 (40,5) Υπαίθριος διακόπτης αποσύνδεσης υψηλής τάσης AC χρησιμοποιείται για να ανοίξει και να κλείσει το κύκλωμα με τάση αλλά χωρίς φορτίο 50/60Hz, 12 (40,5) KV σύστημα ισχύος. Συμφωνεί με τα πρότυπα του διακόπτη αποσύνδεσης του IEC129-1984 AC και του διακόπτη γείωσης και του GB1985 και άλλων σχετικών προτύπων.

Μηχανισμός εργασίας

  Η αποσύνδεση υψηλής τάσης μπορεί να εξασφαλίσει την ασφάλεια ηλεκτρικών συσκευών και συσκευών υψηλής τάσης στις εργασίες συντήρησης και διαδραματίζει το ρόλο της τάσης απομόνωσης. Δεν μπορεί να χρησιμοποιηθεί για την αποκοπή, το ρεύμα φόρτωσης εισόδου και το ρεύμα βραχυκυκλώματος. Μπορεί να χρησιμοποιηθεί μόνο για ορισμένες εργασίες μεταγωγής που δεν παράγουν ισχυρό τόξο, δηλαδή δεν έχει λειτουργία σβήνοντας τόξο. Σύμφωνα με διαφορετικές θέσεις εγκατάστασης, μπορεί να χωριστεί σε εσωτερικό τύπο και υπαίθριο τύπο και μπορεί να χωριστεί σε εσωτερικό τύπο και εξωτερικό τύπο ανάλογα με τον αριθμό τύπου στήλης μόνωσης, διπλού τύπου στήλης και τριών τύπου στήλης, με προαιρετικό εξοπλισμό για κάθε επίπεδο τάσης. Μπορεί επίσης να απομονώσει αξιόπιστα το τμήμα ισχύος της συσκευής διανομής υψηλής τάσης από το ζωντανό τμήμα, έτσι ώστε να εξασφαλιστεί η ασφάλεια των εργασιών συντήρησης. Όλες οι επαφές του αποσυνδέτη υψηλής τάσης εκτίθενται στον αέρα με προφανή σημεία θραύσης. Ο αποσυνδεδετής δεν διαθέτει συσκευή κατάσβεσης τόξου, επομένως δεν μπορεί να χρησιμοποιηθεί για να κόψει το ρεύμα φορτίου ή το ρεύμα βραχυκυκλώματος. Διαφορετικά, κάτω από τη δράση της υψηλής τάσης, το σημείο θραύσης θα παράγει ένα ισχυρό τόξο, το οποίο είναι δύσκολο να σβήσει τον εαυτό του, και μπορεί ακόμη και να προκαλέσει φλας (βραχυκύκλωμα μεταξύ φάσεων ή φάσεων), καύση του εξοπλισμού και θέτουν σε κίνδυνο την προσωπική ασφάλεια είναι ένα σοβαρό ατύχημα της "αποσύνδεσης με φορτίο".

  Η αποσύνδεση υψηλής τάσης μπορεί επίσης να χρησιμοποιηθεί για να αλλάξει ορισμένα κυκλώματα για να αλλάξετε τη λειτουργία λειτουργίας του συστήματος. Για παράδειγμα, σε ένα κύκλωμα διπλού διαύλου, μπορεί να χρησιμοποιηθεί αποσυνδέστε υψηλής τάσης για να αλλάξει το κύκλωμα λειτουργίας από το ένα δίαυλο σε άλλο.

Χαρακτηριστικό δομή

 Αυτός ο διακόπτης αποσύνδεσης αποτελείται από βάθρο, μονωτικό στήριγμα, ηλεκτρικό υλικό και μηχανισμό λειτουργίας. Υπάρχουν δύο τιράντες σε κάθε πόλο και η ηλεκτρική λεπίδα είναι εγκατεστημένη στην κορυφή κάθε στήριγμα και το σημείο σύνδεσης των δύο λεπίδων βρίσκεται ανάμεσα στα δύο τιράντες. Με την οδήγηση του μηχανισμού λειτουργίας, οι δύο λεπίδες μπορούν να περιστρέψουν οριζόντια ενενήντα βαθμοί για να κλείσουν. Μπορούμε να συνδέσουμε τρεις διακόπτες αποσύνδεσης μονής πόλης σε ένα διακόπτη τριών πόλων σύνδεσης μέσω της ράβδου διασύνδεσης. Αυτός ο διακόπτης αποσύνδεσης μπορεί να συνδυαστεί με τον χειροκίνητο μηχανισμό τύπου CS11 ή CS17, εκείνο, το CS17 θα χρησιμοποιηθεί στον διακόπτη αποσύνδεσης με την τοποθέτηση γείωσης. (Μηχανισμός κινητήρα μπορεί να εγκατασταθεί σύμφωνα με την απαίτηση του χρήστη), λογική δομή, ευέλικτη λειτουργία. βολική εγκατάσταση, ικανή να χρησιμοποιήσει μονό πόλων ή τριών πόλων. μεγάλη απόσταση επαφής, ασφαλής και αξιόπιστη μονωτική. Ο τύπος γείωσης είναι ευέλικτος σύμφωνα με την απαίτηση του χρήστη, μπορεί να επιλεγεί μονή γείωση διπλή γείωση ή χωρίς γείωση.

Τεχνική παράμετρος

Μοντέλο	Ονομαστική τάση (KV)	Αξιολογημένο ρεύμα (α)	Αντέξτε το ρεύμα (ka)	4s βραχυπρόθεσμα αντέξτε το ρεύμα (ka)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

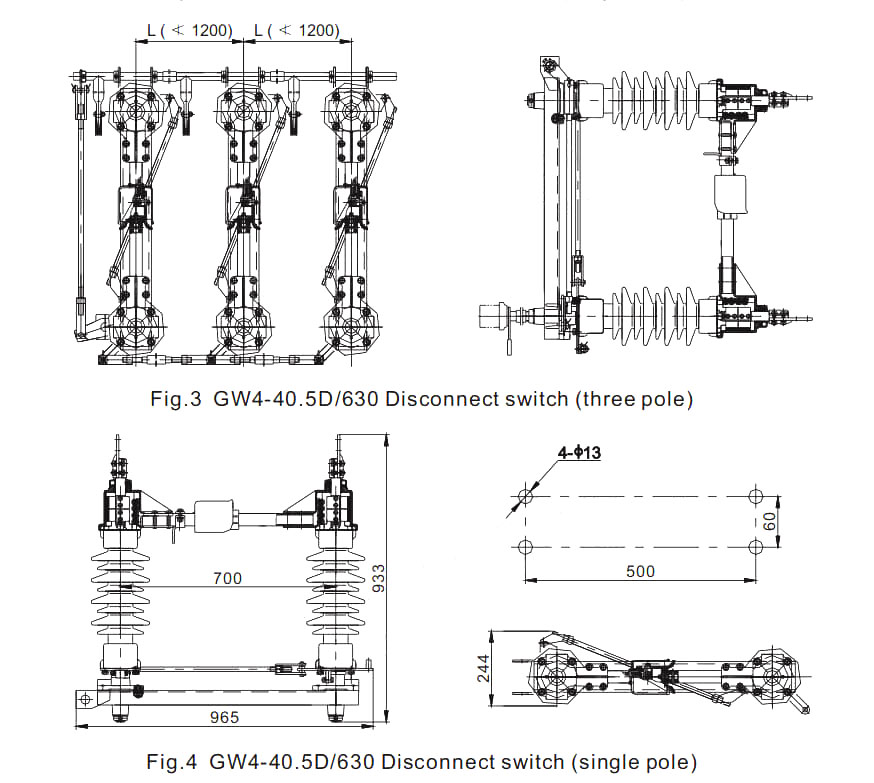

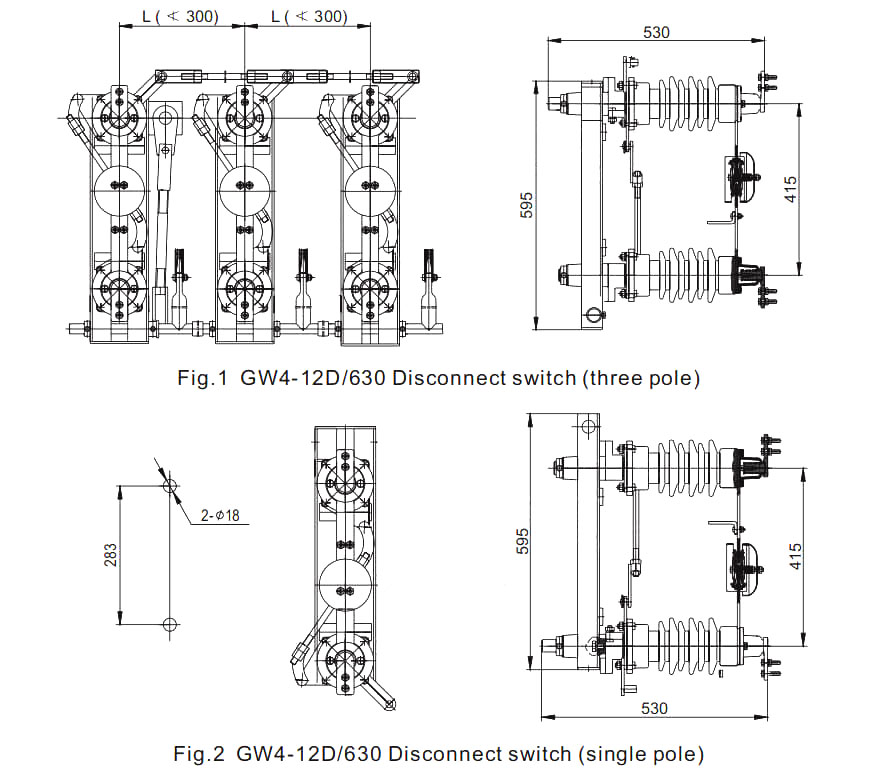

· Σχέδιο

Χρησιμοποιήστε περιβαλλοντικές συνθήκες

1.Altitude: ≤3000m;

2. Θερμοκρασία περιβάλλοντος: -25 ℃ ~+40 ℃;

3. Ταχύτητα ανέμου: ≤35m/s;

4. Βαθμός ρύπανσης: ≤III;

5. Ένταση σεισμού: ≤8 βαθμού.

6. Οι εφαρμοστέες περιπτώσεις πρέπει να απαλλαγούν από φουσκωτά, εκρηκτικά, καυστικό αέριο.

Οδηγίες παραγγελίας

● Αποδοχή OEM & ODM: Ναι

● Πιστοποιητικό: CE, αναφορές δοκιμών

● Χρόνος παραγωγής: 7 ~ 12 εργάσιμες ημέρες

● Περίοδος εγγύησης: 12 μήνες

● Χρόνος παράδοσης: 15 ημέρες

● Κατά την παραγγελία αυτού του διακόπτη, αναφέρετε τις προδιαγραφές μοντέλου, την ονομαστική τάση, το ονομαστικό ρεύμα και άλλα τεχνικά δεδομένα.

● Εάν υπάρχουν ειδικές απαιτήσεις, μπορείτε να διαπραγματευτείτε για να τις λύσετε.
