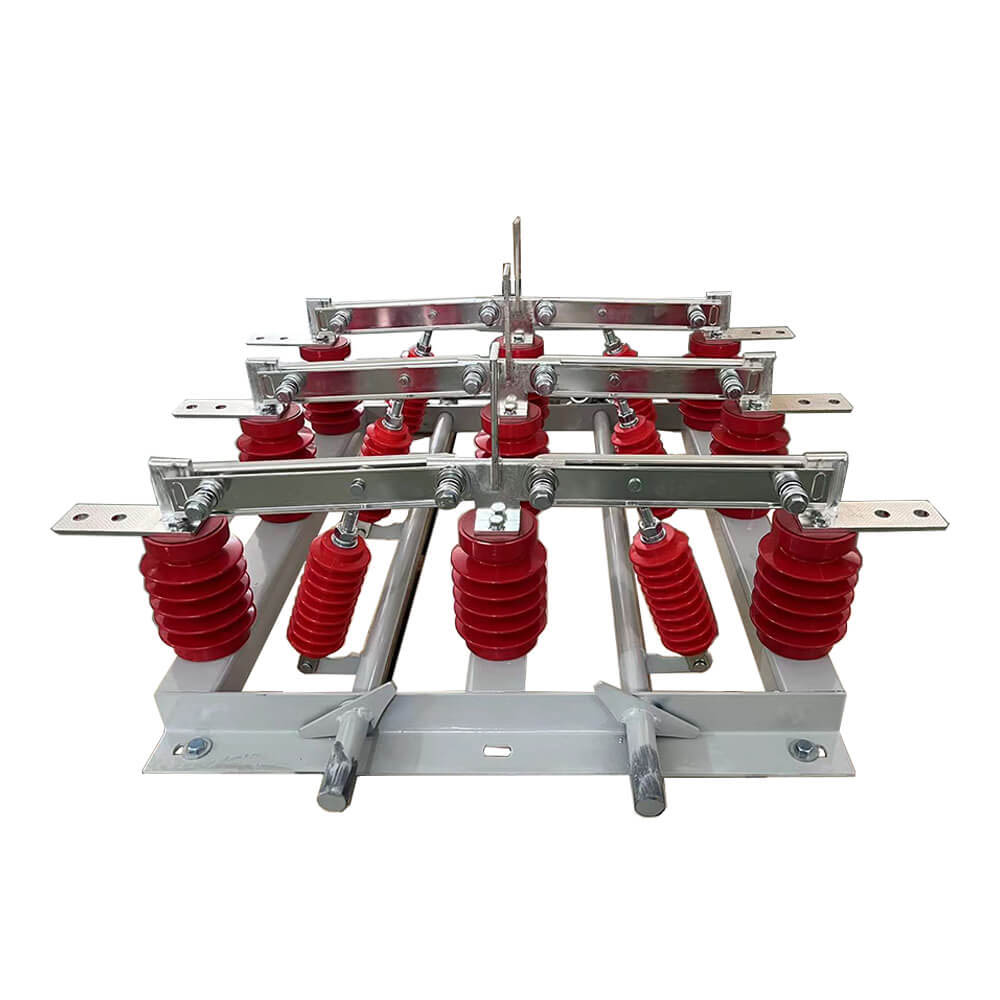

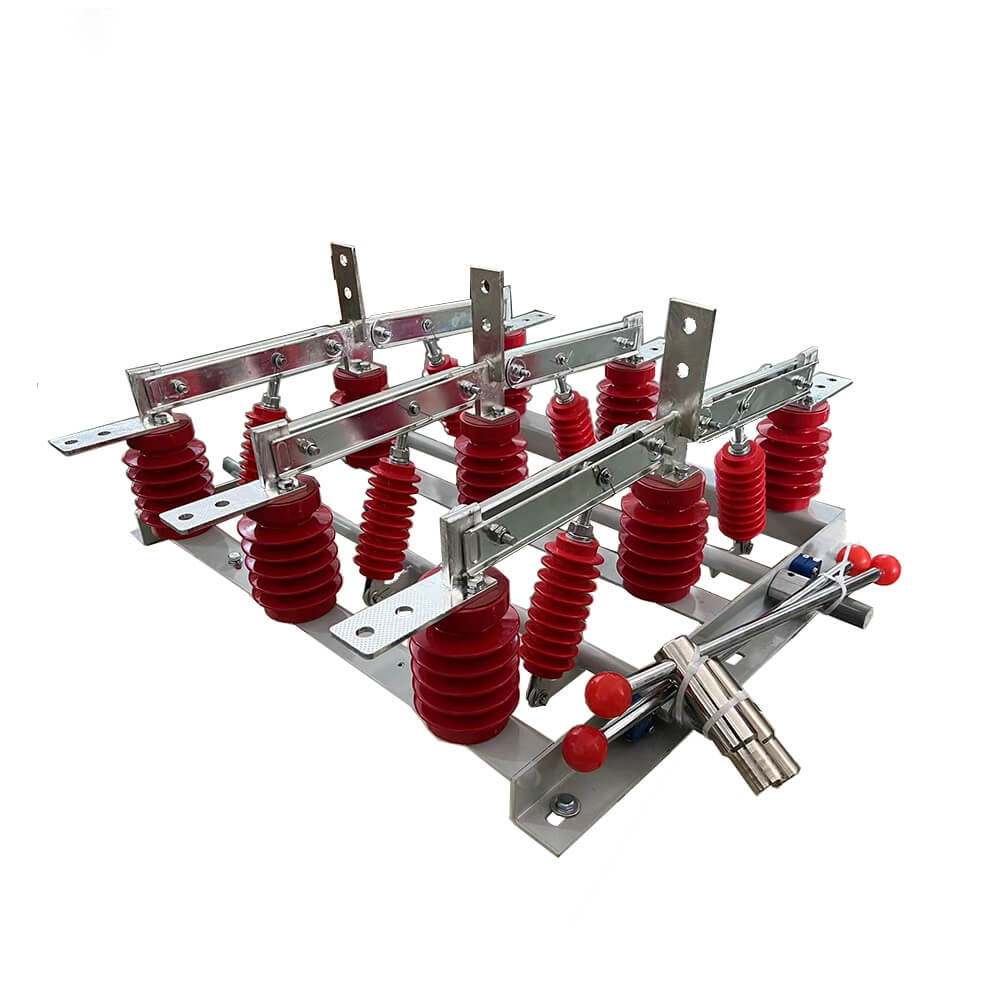

Προμήθειες υπαίθρια υψηλής τάσης διπλή ισχύς απομόνωση μαχαίρι διακόπτη μέσω διακόπτη αποσύνδεσης τοίχου

Δομή και αρχή εργασίας

     Το αγώγιμο μέρος του GN19-12/400, 630, 1000, 1250 τύπου διακόπτη αποσύνδεσης είναι σταθερός στη βάση από δύο μονωτήρες πυλώνων για κάθε φάση. (GN19-12C/400, 630, 1000, 1250 Τύπος έχει έναν μονωτήρα πυλώνα και ένα μονωτή περιβλήματος πορσελάνης.) Οι τρεις φάσεις εγκαθίστανται παράλληλα και το αγώγιμο μέρος αποτελείται από στατικές επαφές των μαχαιριών επαφής και των κατόχων επαφών (ή αγώγιμων ράβδων). Κάθε φάση του μαχαιριού επαφής συνδέεται με τη μέση του μονωτήρα, ο μοτέ -μονωτής και εγκατεστημένος στη βάση του συνδεδεμένου άξονα. Ο άξονας συνδέεται με τη ράβδο σύνδεσης (που παρέχεται από το χρήστη) και ο τύπος κινητού μηχανισμού CS6-1 μέσω της λαβής. Το συνδετικό μαχαίρι επαφής αποτελείται από δύο πλάκες χαλκού με σχισμές, οι οποίες όχι μόνο αυξάνουν την περιοχή διασύνδεσης θερμότητας του μαχαιριού επαφής για να μειώσουν τη θερμοκρασία του πυθμένα, αλλά και βελτιώνουν τη μηχανική αντοχή του μαχαιριού επαφής, έτσι ώστε να βελτιωθεί η δυναμική σταθερότητα του διακόπτη. Το ένα άκρο του μαχαιριού επαφής τοποθετείται στο μπλοκ επαφής (ή στην αγώγιμη ράβδο) από ένα μπουλόνι (αυτοκίνητο Shaw). GN19-12/1000, 1250 Σε επαφή με την εγκατάσταση της μαγνητικής πλάκας κλειδώματος, συν το σκοπό της μαγνητικής πλάκας κλειδώματος είναι ότι όταν ένα μεγάλο ρεύμα βραχυκυκλώματος για να ενισχύσει το δύο μαχαίρι επαφής με αυλάκωση μεταξύ του | έλξη. GN19-12/400, 630 Διακόπτες αποσύνδεσης έχουν ένα μικρό όριο μέσω του ρεύματος, οπότε δεν χρειάζεται να προσθέσετε μια μαγνητική πλάκα κλειδώματος.

Βασικά χαρακτηριστικά

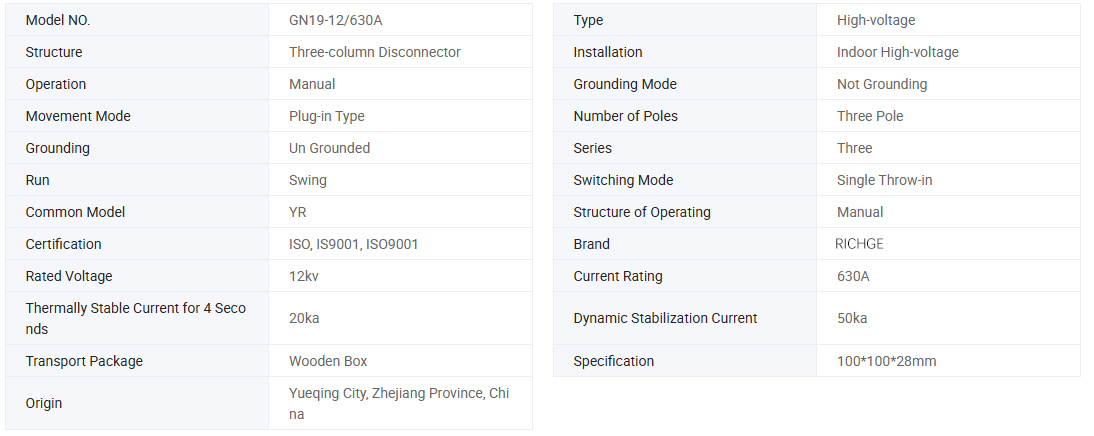

Τεχνική παράμετρος

Μοντέλο	Ονομαστική τάση (KV)	Ονομαστικό ρεύμα (ΕΝΑ)	Αξιολογείται βραχυπρόθεσμο τρέχον ρεύμα (το / 4S)	Ονομαστική κορυφή ρεύμα αντοχής (ο)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

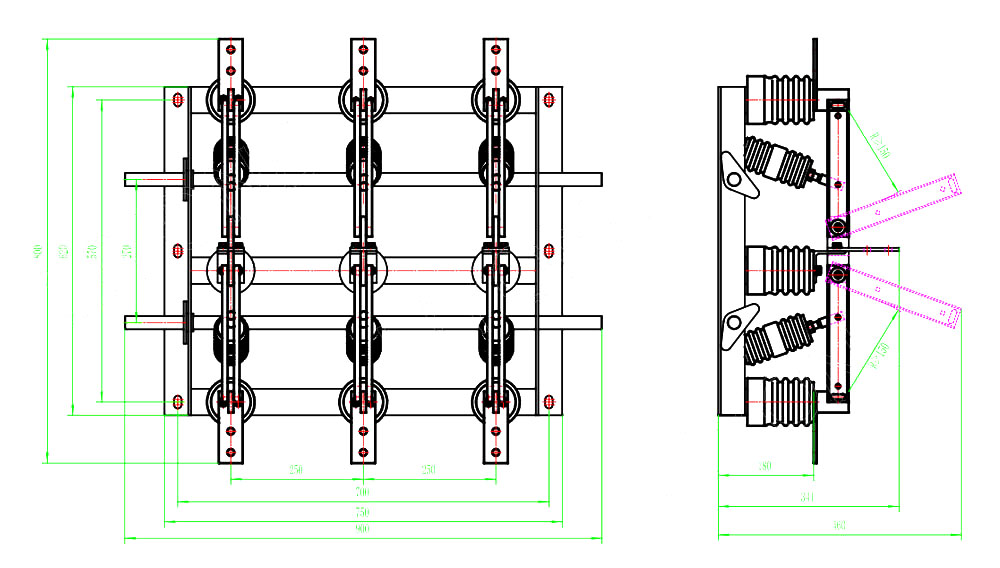

Σχέδιο

Χρησιμοποιήστε περιβαλλοντικές συνθήκες

1. Το ανώτατο όριο θερμοκρασίας περιβάλλοντος +40 ℃, το κατώτερο όριο -L0 ℃, Σημείωση: Αφήστε την αποθήκευση και τη μεταφορά στα -25 ℃

2. Υψόμετρο όχι περισσότερο από 1000μ.

3. Σχετική υγρασία: Ο ημερήσιος μέσος όρος δεν υπερβαίνει το 95%, ο μηνιαίος μέσος όρος δεν υπερβαίνει το 90%

4. Πίεση υδρατμών: Ο ημερήσιος μέσος όρος δεν υπερβαίνει τα 2,2 × 10-3MPa, ο μηνιαίος μέσος όρος δεν είναι μεγαλύτερος από 1,8 × 10-3MPa

5. Ο γύρω αέρας πρέπει να είναι απαλλαγμένος από διαβρωτικά ή εύφλεκτα αέρια, υδρατμούς και άλλη προφανή ρύπανση.

6. Καμία τακτική και βίαιη δόνηση.

Σημείωση: Συμβουλευτείτε τον κατασκευαστή για να λύσετε το πρόβλημα εάν δεν είναι σύμφωνο με τις παραπάνω συνθήκες

Οδηγίες παραγγελίας

● Αποδοχή OEM & ODM: Ναι

● Πιστοποιητικό: CE, αναφορές δοκιμών

● Χρόνος παραγωγής: 7 ~ 12 εργάσιμες ημέρες

● Περίοδος εγγύησης: 12 μήνες

● Χρόνος παράδοσης: 15 ημέρες

● Κατά την παραγγελία αυτού του διακόπτη, αναφέρετε τις προδιαγραφές μοντέλου, την ονομαστική τάση, το ονομαστικό ρεύμα και άλλα τεχνικά δεδομένα.

● Εάν υπάρχουν ειδικές απαιτήσεις, μπορείτε να διαπραγματευτείτε για να τις λύσετε.
