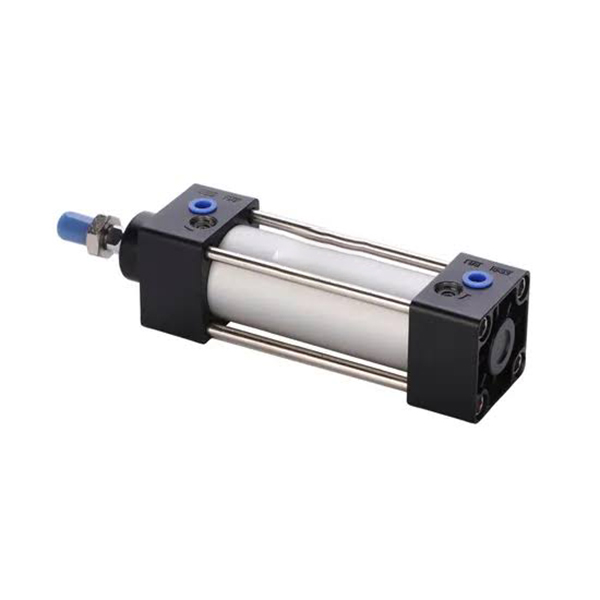

Τυπικός κύλινδρος προφίλ χωρίς γραβάτα σειράς DNC | Πνευματικός κύλινδρος υψηλής ακρίβειας ISO 15552

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH DNC είναι ένας τυποποιημένος πνευματικός κύλινδρος διπλής ενέργειας τετράγωνου προφίλ χωρίς δεσίματα υψηλής ποιότητας, πλήρως συμβατός με τα διεθνή πρότυπα ISO 15552 (πρώην ISO 6431) και VDMA 24562. Διαθέτει αμφίδρομη ρυθμιζόμενη απόσβεση αέρα PPV, δομή προφίλ υψηλής ακαμψίας, εξαιρετική αντίσταση στρέψης και παραμόρφωσης, εξαιρετικά υψηλή ακρίβεια τοποθέτησης επαναλήψεων και εξαιρετικά μεγάλη διάρκεια ζωής. Ως κύριος αναβαθμισμένος αντικαταστάτης των παραδοσιακών κυλίνδρων SC tie-rod, εφαρμόζεται ευρέως σε αυτοματισμούς υψηλής τεχνολογίας, έργα εξαγωγής εξοπλισμού και σενάρια αντιστοίχισης τυπικής διεπαφής με αυστηρές απαιτήσεις ακρίβειας και σταθερότητας.

  1.1 Global Universal Standard & Ισχυρή εναλλαξιμότητα

     Κατασκευασμένο σύμφωνα με τα βιομηχανικά πρότυπα ISO 15552 και VDMA 24562, όλες οι διαστάσεις τοποθέτησης και οι προδιαγραφές διεπαφής είναι παγκοσμίως καθολικές. Επιτυγχάνει πλήρη εναλλαξιμότητα με κυλίνδρους βασικών διεθνών προτύπων μάρκας, που ταιριάζουν απόλυτα με τον ευρωπαϊκό στάνταρ εξοπλισμό και υποστηρίζουν αντικατάσταση μηδενικών τροποποιήσεων και αναβάθμιση σε παρτίδες αυτοματοποιημένων γραμμών παραγωγής.

  1.2 Δομή προφίλ υψηλής ακαμψίας χωρίς δεσμούς

     Υιοθετώντας ενσωματωμένο τετράγωνο σωλήνα κυλίνδρου προφίλ κράματος αλουμινίου χωρίς εκτεθειμένες ράβδους σύνδεσης. Η συνολική δομή διαθέτει υψηλή ακαμψία, προσεγμένη εμφάνιση και εξαιρετική αντοχή στη διάβρωση. Η ενσωματωμένη τυπική μαγνητική αυλάκωση και στις δύο πλευρές του σώματος του κυλίνδρου επιτρέπει την άμεση εγκατάσταση των μαγνητικών διακοπτών της σειράς SME-8 και SMT-8 χωρίς επιπλέον βραχίονες, πραγματοποιώντας ακριβή ανίχνευση θέσης εμβόλου και ανάδραση σήματος.

  1.3 Διαφοροποιημένες επιλογές κίνησης και ειδικών λειτουργιών

     Η τυπική διαμόρφωση είναι μονής ράβδου διπλής δράσης αμφίδρομη κίνηση για καθολική γραμμική παλινδρομική κίνηση. Πολλαπλές προαιρετικές ειδικές κατασκευές ικανοποιούν διαφορετικές απαιτήσεις συνθηκών εργασίας: Σχεδιασμός διπλής ράβδου S2 για σύγχρονη λειτουργία και διπλή σταθερότητα. Τετράγωνη ράβδος εμβόλου Q για τοποθέτηση ακριβείας κατά της στρέψης. Κοίλη ράβδος εμβόλου S20 για ειδικό αερισμό και ελαφριά σενάρια εφαρμογής.

  1.4 Premium PPV Adjustable Buffer System

     Εξοπλισμένο με στάνταρ ρυθμιζόμενο μαξιλάρι αέρα διπλού άκρου PPV + ελαστικό προστατευτικό προστατευτικό. Η διαδρομή του buffer αυξάνεται με το μέγεθος της οπής του κυλίνδρου, μειώνοντας αποτελεσματικά την κρούση και τον θόρυβο κατά τη λειτουργία υψηλής ταχύτητας και βαρέως φορτίου. Εξασφαλίζει εξαιρετικά σταθερή κίνηση του κυλίνδρου, αποφεύγει τη ζημιά από τελική σύγκρουση και βελτιώνει σημαντικά τη σταθερότητα λειτουργίας του εξοπλισμού και τη διάρκεια ζωής των εξαρτημάτων.

  1.5 Σύστημα στεγανοποίησης μακράς διάρκειας χαμηλής τριβής

     Υιοθετώντας αμφίδρομη σύνθετη σφράγιση τύπου Y με ενσωματωμένη δομή αντιστάθμισης αποθήκευσης λαδιού. Διαθέτει εξαιρετικά χαμηλή πίεση εκκίνησης 0,06 MPa, σταθερή λειτουργία χαμηλής τριβής και εξαιρετική αντοχή στη φθορά. Υποστηρίζοντας τη λειτουργία συντήρησης χωρίς λάδια με αθροιστική διαδρομή λειτουργίας έως και 4000 km, μειώνει αποτελεσματικά το κόστος συντήρησης αργότερα και προσαρμόζεται σε μακροχρόνιες συνθήκες συνεχούς εργασίας υψηλής συχνότητας.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

 1. Τυπική δομή μοντέλου: DNC-50-200-PPV-A-Q

 2. Παράδειγμα τυπικής παραγγελίας

     • Τυπικό καθολικό μοντέλο: DNC-63-150-PPV-A (διάτρηση 63 mm, διαδρομή 150 mm, ρυθμιζόμενος προσκρουστήρας αέρα διπλού άκρου, ενσωματωμένος μαγνητικός δακτύλιος)

3. Βασικές τεχνικές παράμετροι (Τυπικός τύπος)

4. Διάγραμμα αναφοράς θεωρητικής ώθησης και τάσης 0,6 MPa (Μονή ράβδος)

Σημείωμα: Ο συντελεστής ασφάλειας επιλογής πρέπει να είναι ≥2. μεγεθύνετε το μέγεθος της οπής κατά 1~2 βαθμούς ή προσθέστε μηχανισμό οδήγησης για συνθήκες εκκεντρικού φορτίου και προβόλου.

5. Αξεσουάρ τοποθέτησης & Παράγωγα Μοντέλα

 5.1 Τυπικοί τύποι τοποθέτησης καθολικού ISO 15552

     • FA/FB (μπροστινή/πίσω φλάντζα): Κάθετη σταθερή τοποθέτηση για σταθερή τοποθέτηση βαρέως φορτίου

     • CA/CB (Μονό/Διπλό Clevis): Στήριγμα αιώρησης για μηχανισμούς σύνδεσης και ανατροπής

     • LB (Στήριγμα ποδιού): Οριζόντια στερέωση βάσης για σταθερή γραμμική λειτουργία

     • TC (Trunnion Mount): Στήριξη μεσαίας περιστροφής για ευέλικτες συνθήκες εργασίας

     • L (Πλάγια βάση): Πλαϊνή σταθερή εγκατάσταση για στενή διάταξη χώρου

     Όλα τα αξεσουάρ είναι πλήρως εναλλάξιμα με κυλίνδρους SI, SE, DSBA και άλλους προτύπους ISO, με ισχυρή ευελιξία και εύκολη αντικατάσταση.

  5.2 Σειρά βασικών παραγώγων

     • DNCB: Βασικό πρότυπο μοντέλο, καθολικό για συμβατικά σενάρια αυτοματισμού

     • DNC-KP: Με μονάδα σύσφιξης, αυθαίρετο κλείδωμα θέσης για διατήρηση της πίεσης ασφαλείας και συνθήκες εργασίας κατά της μετατόπισης

     • DNC-EL: Τερματικό μηχανικό κλείδωμα, αξιόπιστο κλείδωμα σε πλήρως εκτεταμένη/ανασυρόμενη θέση

     • DNC-Q: Τετράγωνη αντιστρεπτική ράβδος εμβόλου, ακρίβεια αντιστροφής έως ±0,1° για τοποθέτηση υψηλής ακρίβειας

     • DNC-S2: Σχέδιο ράβδου διπλού εμβόλου, αμφίδρομη σύγχρονη κίνηση με εξαιρετική σταθερότητα

     • DNC-V: Ενσωματωμένη ηλεκτρομαγνητική βαλβίδα, ενσωματωμένη δομή βαλβίδας-κύλινδρος, εξοικονόμηση χώρου και απλοποιημένες σωληνώσεις

6. Σενάρια Εφαρμογών & Σύγκριση Επιλογής DNC vs SC

  Σενάρια επιλογής προτεραιότητας για τη σειρά DNC

     • Εξαγωγικός εξοπλισμός και έργα ευρωπαϊκών προτύπων που απαιτούν εναλλαξιμότητα διεπαφής προτύπου ISO

     • Σενάρια λειτουργίας μεγάλου κύκλου υψηλής ταχύτητας που επιδιώκουν εξαιρετικά μεγάλη διάρκεια ζωής και χαμηλή συντήρηση (αθροιστική διαδρομή έως 4000 km)

     • Συμπαγής διάταξη εξοπλισμού που απαιτεί προσεγμένη εμφάνιση χωρίς γραβάτα και πολυκύλινδρο δίπλα-δίπλα εγκατάσταση

     • Προσκρουστήρας τοποθέτησης υψηλής ακρίβειας, αντιστρεπτικής και βαρέως φορτίου που απαιτούν συνθήκες εργασίας

     • Βιομηχανίες αυτοματισμού υψηλών προδιαγραφών, συμπεριλαμβανομένων των αυτοκινήτων, των ηλεκτρονικών, της συσκευασίας και του εξοπλισμού εργαλειομηχανών

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή διάτρησης: Επιβεβαιώστε το μέγεθος της οπής σύμφωνα με την πραγματική οριζόντια/κάθετη ώθηση και το φορτίο, κρατήστε περισσότερο από 50% περιθώριο ασφαλείας. μεγεθύνετε βαθμούς οπής 1~2 ή προσθέστε δομή καθοδήγησης για συνθήκες έκκεντρου φορτίου και προβόλου.

     2. Επιλογή εγκεφαλικού: Πραγματική διαδρομή εργασίας συν 20~50mm περιθώριο ασφαλείας. μέγιστη προαιρετική διαδρομή έως 2000 mm.

     3. Λειτουργική διαμόρφωση: Στάνταρ εξοπλισμένο με ρυθμιζόμενο buffer PPV + μαγνητικό δακτύλιο. επιλέξτε Q για απαίτηση αντιπεριστροφής, S2 για ζήτηση διπλής ράβδου, KP/EL για απαίτηση κλειδώματος και τοποθέτησης ασφαλείας.

Περίληψη μίας πρότασης

     Ο κύλινδρος προφίλ χωρίς ράβδο SOLH DNC ISO 15552 διαθέτει υψηλή ακαμψία, εξαιρετικά υψηλή ακρίβεια επανάληψης, ρυθμιζόμενο buffer αέρα, μεγάλη διάρκεια ζωής και διαφοροποιημένες λειτουργίες παραγώγων, που χρησιμεύει ως μια υψηλών προδιαγραφών γενικής λύσης κυλίνδρων για αυτοματοποιημένο εξοπλισμό υψηλής ακρίβειας, ποιότητας εξαγωγής και μεγάλης διάρκειας ζωής.
