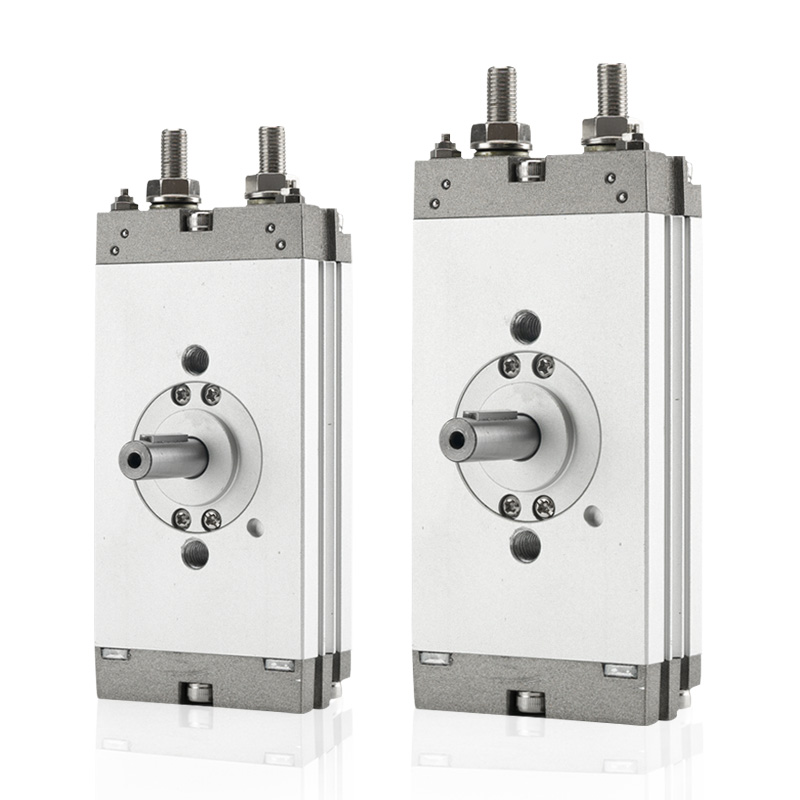

Περιστροφικός κύλινδρος εξαιρετικά λεπτός κρίκος και πινιόν σειράς CRQ2 | Συμπαγής κύλινδρος αιώρησης Zero Backlash

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος και βασικά πλεονεκτήματα

     Η σειρά SOLH CRQ2 είναι ένας εξαιρετικά λεπτός περιστροφικός κύλινδρος επίπεδης βάσης και πινιόν με δομή διπλού εμβόλου μηδενικής οπισθοδρόμησης. Με εξαιρετικά χαμηλό ύψος αμαξώματος και ενσωματωμένο σχεδιασμό στήριξης φλάντζας, υποστηρίζει γωνίες αιώρησης ευρείας εμβέλειας 90°/180°/360° και καλύπτει μεγέθη οπών από φ10 έως φ40. Βελτιστοποιημένος για διατάξεις περιορισμένου χώρου, αυτός ο κύλινδρος προσφέρει υψηλής ακρίβειας και σταθερή περιστροφική απόδοση για ελαφρούς και μεσαίους σταθμούς ευρετηρίασης, ανατροπής και περιστροφής, χρησιμεύοντας ως η προτιμώμενη συμπαγής περιστροφική λύση για εξοπλισμό 3C, συσκευασία και ιατρικό αυτοματισμό.

2. Πλήρεις Τεχνικές Προδιαγραφές

 2.1 Βασικές παράμετροι

     • Μέγεθος διάτρησης: φ10/φ15/φ20/φ30/φ40 (Εξαιρετικά λεπτή επίπεδη δομή)

     • Λειτουργία: Διπλής δράσης rack & pinion drive

     • Εύρος πίεσης εργασίας: 0,15~0,7MPa; φ20/φ30/φ40 έως 1,0MPa

     • Πίεση απόδειξης: 1,05 MPa

     • Θερμοκρασία περιβάλλοντος: 0℃~60℃ (περιβάλλον χωρίς πάγο)

     • Λάδωμα: Αυτολιπαινόμενη λειτουργία χωρίς λάδι

     • Διαμόρφωση buffer: φ10/φ15 μόνο με ενσωματωμένο ελαστικό buffer. φ20/φ30/φ40 με διπλό ελαστικό buffer + προαιρετικό ρυθμιζόμενο buffer αέρα (κατάληξη C)

     • Ρύθμιση γωνίας: Τυπική λεπτή ρύθμιση ±5° μέσω ακραίων μπουλονιών

     • Μαγνητική συμβατότητα: Ενσωματωμένος μαγνητικός δακτύλιος CDRQ2, συμβατός με διακόπτες της σειράς D-M9B / D-A93

  2,2 Θεωρητικός Πίνακας Ροπής (@0,5MPa, N·m)

  2.3 Τυπική γωνία περιστροφής & ρυθμιζόμενο εύρος

     • Κούνια 90°: Ρυθμιζόμενο εύρος 80°~100°

     • Κούνια 180°: Ρυθμιζόμενο εύρος 170°~190°

     • Εκτεταμένη ταλάντευση 360°: Ρυθμιζόμενο εύρος 350°~370° για ειδικές απαιτήσεις πλήρους περιστροφής

  2.4 Προδιαγραφή μεγέθους θύρας

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standard Rc1/8; Προαιρετικό νήμα G1/8 & NPT

3. Κανόνες Ονομασίας Μοντέλων & Παραδείγματα Παραγγελιών

  1. Ολοκληρωμένη Δομή Μοντέλου: CDRQ2BS20-180C

  2. Παραδείγματα τυπικών παραγγελιών

     • Τυπικό μοντέλο χωρίς προσωρινή μνήμη: CRQ2BW15-90 (Βασικός τύπος, διπλός άξονας, οπή φ15, αιώρηση 90°, μη μαγνητικό, ελαστικό buffer)

     • Μοντέλο buffer υψηλής ακρίβειας: CDRQ2BS40-180C (εξοπλισμένος με μαγνητικό δακτύλιο, μονός άξονας, οπή φ40, ταλάντευση 180°, προσκρουστήρας αέρα)

4. Δομική Αρχή & Βασικές Δυνάμεις

  4.1 Εσωτερική Δομή & Αρχή Εργασίας

     Η σειρά CRQ2 υιοθετεί συμμετρική δομή πλέγματος διπλού εμβόλου διπλού ραφιού. Ο πεπιεσμένος αέρας κινεί διπλά έμβολα για σύγχρονη γραμμική κίνηση, η οποία ωθεί τη σχάρα του γραναζιού για να παράγει σταθερή περιστροφική ροπή. Το ενσωματωμένο επίπεδο σώμα διαθέτει ενσωματωμένο μηχανισμό buffer, μπουλόνια ρύθμισης τελικής γωνίας, διεπαφή σωληνώσεων μονής πλευράς και αυλακώσεις μαγνητικού διακόπτη διπλής πλευράς. Η συμμετρική δομή δύναμης εξαλείφει το κούνημα και την αντίδραση κατά τη λειτουργία, επιτυγχάνοντας εξαιρετικά σταθερή περιστροφική τοποθέτηση υψηλής ακρίβειας.

  4.2 Μοναδικά βασικά πλεονεκτήματα

     • Εξαιρετικά λεπτό επίπεδο σώμα: Εξαιρετικά χαμηλό ύψος σώματος (17~37mm), το σώμα του κυλίνδρου μπορεί να χρησιμοποιηθεί απευθείας ως φλάντζα, εξαλείφοντας τα πρόσθετα στηρίγματα στερέωσης και εξοικονομώντας πολύ χώρο κάθετης εγκατάστασης.

     • Σχεδιασμός Zero Backlash: Η δομή πλήρους πλέγματος διπλού ραφιού πραγματοποιεί μηδενική περιστροφή, εξασφαλίζοντας υψηλή ακρίβεια τοποθέτησης επαναλήψεων και λειτουργία start-stop χωρίς τρεμούλιασμα.

     • Προσεγμένες σωληνώσεις & καλωδιώσεις: Η διεπαφή αέρα μονής πλευράς και οι αυλακώσεις διπλού διακόπτη στην ίδια πλευρά απλοποιούν την επιτόπια καλωδίωση και τη διάταξη σωληνώσεων για καθαρότερη δομή εξοπλισμού.

     • Ακριβής λεπτομέρεια γωνίας: Η τυπική ρυθμιζόμενη γωνία ταλάντευσης ±5° προσαρμόζεται σε διαφορετικές απαιτήσεις ακριβούς τοποθέτησης.

     • Διαφοροποιημένες επιλογές άξονα: Προαιρετικός μονός άξονας (καθολική) και διπλός άξονας (αμφίδρομη σύνδεση) για να ταιριάζει με διάφορες αυτοματοποιημένες λειτουργίες σύνδεσης.

5. Οδηγίες εγκατάστασης και επιλογής

  5.1 Λειτουργία εγκατάστασης

      Βασικός τύπος Β: Το κάτω μέρος του σώματος του κυλίνδρου υποστηρίζει απευθείας τοποθέτηση με δεσμευμένες οπές τοποθέτησης. Ο ενσωματωμένος σχεδιασμός της φλάντζας δεν απαιτεί πρόσθετα εξαρτήματα στερέωσης, με γρήγορη εγκατάσταση και υψηλή ακρίβεια τοποθέτησης.

  5.2 Βασικά Κριτήρια Επιλογής

     • Προτεραιότητα περιορισμού χώρου: Επιλέξτε εξαιρετικά λεπτή σειρά CRQ2 για σενάρια περιορισμένου κατακόρυφου ύψους. επιλέξτε τη σειρά MSQ/HRQ για επαρκή χώρο εγκατάστασης.

     • Ακρίβεια & Απαίτηση Αντίδρασης: Rack & pinion CRQ2 για τοποθέτηση υψηλής ακρίβειας με μηδενική οπισθοχώρηση. CRB2 τύπου πτερυγίου για χαμηλού κόστους περιστροφή ελαφρού φορτίου μεγάλης γωνίας.

     • Επιβεβαίωση γωνίας ταλάντευσης: Τυπική 90°/180° για συμβατική ανατροπή/τοποθέτηση. Εκτεταμένος τύπος 360° για συνθήκες εργασίας περιστροφής πλήρους κύκλου.

     • Αντιστοίχιση buffer: Επιλέξτε C air buffer για λειτουργία υψηλής ταχύτητας και μεσαίου βαρέως φορτίου. Το τυπικό ελαστικό buffer ικανοποιεί τις απαιτήσεις ελαφρού φορτίου χαμηλής ταχύτητας.

     • Απαίτηση ανάδρασης σήματος: Επιλέξτε την έκδοση μαγνητικού δακτυλίου CDRQ2 για ανίχνευση θέσης PLC και αυτοματοποιημένο έλεγχο σύνδεσης. Μη μαγνητική έκδοση CRQ2 για απλή περιστροφική κίνηση χωρίς ανάδραση σήματος.

6. Τυπικά σενάρια εφαρμογής

     • 3C & Βιομηχανία Ηλεκτρονικών: Ανατροπή πλακέτας PCB, ταξινόμηση τσιπ, περιστροφή μικρού εξαρτήματος και τοποθέτηση εξαρτημάτων ακριβείας.

     • Εξοπλισμός Συσκευασίας & Εκτύπωσης: Κούνια ετικετών, τοποθέτηση σφράγισης κουτιού, εκτροπή διαφράγματος και συνεχής αλλαγή κατεύθυνσης γραμμής συσκευασίας.

     • Compact Σταθμοί Αυτοματισμού: Μινιατούρα μεταγωγή βαλβίδων, ακριβής τοποθέτηση ευρετηρίου και περιστροφική λειτουργία σε στενό χώρο εξοπλισμού.

     • Ιατρικά & Μηχανήματα Ακριβείας: Μικρή περιστροφή χειριστή, περιστροφή ιατρικών αξεσουάρ ακριβείας και μίνι αυτοματοποιημένες περιστροφικές πλατφόρμες.

7. Πίνακας σύγκρισης CRQ2B vs CDRQ2B

Περίληψη μίας πρότασης

     Ο εξαιρετικά λεπτός περιστροφικός κύλινδρος μηδενικής οπισθοχώρησης της σειράς SOLH CRQ2 διαθέτει επίπεδη ενσωματωμένη σχεδίαση φλάντζας, ρυθμιζόμενη περιστροφή πολλαπλών γωνιών και εγκατάσταση εξοικονόμησης χώρου, παρέχοντας υψηλής ακρίβειας, σταθερές και συμπαγείς περιστροφικές λύσεις για ελαφρούς και μεσαίου τύπου αυτοματοποιημένους σταθμούς αναστροφής και ευρετηρίου στενού χώρου.
