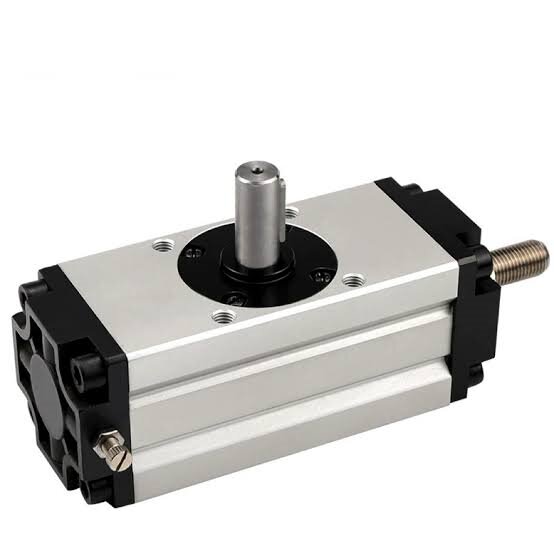

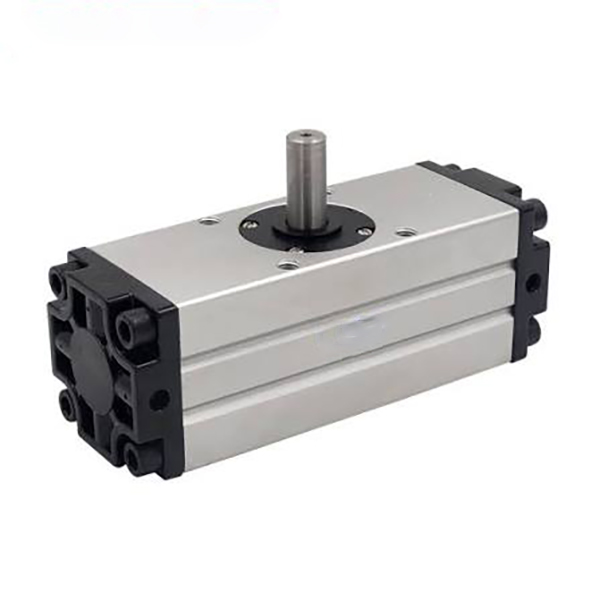

Περιστροφικός κύλινδρος Rack & Pinion Series CRA1 | Κύλινδρος περιστροφής υψηλής ροπής μεσαίου & βαρέως τύπου

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH CRA1 είναι ένας επαγγελματικός περιστροφικός κύλινδρος μεσαίου και βαρέως τύπου rack & pinion κατασκευασμένος για ταλαντευόμενη κίνηση υψηλής ροπής. Με κιβώτιο ταχυτήτων διπλού εμβόλου, προαιρετικό ρυθμιζόμενο μαξιλάρι αέρα, πολλαπλά στυλ τοποθέτησης και διαφορετικούς τύπους αξόνων εξόδου, αυτός ο κύλινδρος καλύπτει μεγέθη οπών από φ30 έως φ100. Προσαρμόζεται τέλεια σε σενάρια βαρέως φορτίου 10–50 κιλών, συμπεριλαμβανομένης της αναστροφής του τεμαχίου εργασίας, της βιομηχανικής οδήγησης βαλβίδων και της ευρετηρίασης βαρέων σταθμών, χρησιμεύοντας ως η κύρια περιστροφική λύση υψηλής ακαμψίας για βαριές αυτοματοποιημένες γραμμές παραγωγής.

  1.1 Κίνηση με ράφι και πινιόν υψηλής ακαμψίας

     Υιοθετώντας τη σύγχρονη δομή κιβωτίου ταχυτήτων διπλού εμβόλου, ο κύλινδρος προσφέρει ισχυρή απόδοση ροπής και εξαιρετική δομική ακαμψία. Η συνολική οπισθοδρόμηση ελέγχεται εντός ≤1°, ενώ η έκδοση φ30 οπής επιτυγχάνει μηδενική αντίστροφη ανταπόκριση. Εξασφαλίζει εξαιρετικά υψηλή ακρίβεια τοποθέτησης επαναλήψεων και σταθερή περιστροφική κίνηση υπό συνθήκες βαρέως φορτίου.

  1.2 Έξοδος εξαιρετικά υψηλής ροπής

     Η βελτιστοποιημένη δομή κιβωτίου ταχυτήτων πραγματοποιεί κορυφαία απόδοση ροπής στον κλάδο. Το μοντέλο μέγιστης οπής φ100 αποδίδει ροπή 108 N·m σε πίεση αέρα 0,5 MPa, ικανοποιώντας πλήρως τις απαιτήσεις υψηλής ροπής για βαριά περιστροφή του τεμαχίου εργασίας, κίνηση μεγάλων βαλβίδων και ευρετηρίαση εξοπλισμού βαρέως τύπου.

  1.3 Προαιρετικό ρυθμιζόμενο μαξιλάρι αέρα

     Ο τύπος Z είναι εξοπλισμένος με ρυθμιζόμενη δομή απομόνωσης αέρα διπλού άκρου, που απορροφά αποτελεσματικά την αδρανειακή κρούση κατά τη λειτουργία start-stop υψηλής συχνότητας, μειώνει τους μηχανικούς κραδασμούς και τον θόρυβο λειτουργίας και προστατεύει τον εξοπλισμό και τα τεμάχια εργασίας ενώ βελτιώνει τη συνολική σταθερότητα λειτουργίας και τη διάρκεια ζωής.

  1.4 Διάφορες επιλογές τοποθέτησης και άξονα

     • Στυλ τοποθέτησης: Basic (B), Foot (L), Flange (F) προαιρετικά, υποστήριξη ευέλικτης εγκατάστασης για διαφορετικές δομές εξοπλισμού και διατάξεις χώρου.

     • Τύποι άξονα: Μονός άξονας (S), Διπλός άξονας (W), Διαθέσιμος άξονας με κλειδί (Y), συμβατός με διάφορες μεθόδους σύνδεσης φορτίου και απαιτήσεις μετάδοσης αντιολισθητικής ροπής.

  1.5 Συμπαγής και ανθεκτική δομή

     Η αναβαθμισμένη βελτιστοποιημένη δομή μειώνει το πλάτος του αμαξώματος κατά 14% σε σύγκριση με τα παραδοσιακά παλιά μοντέλα, εξοικονομώντας σημαντικά χώρο εγκατάστασης. Σχεδιασμένο με αυλακώσεις αισθητήρα διπλής όψης για ευέλικτη τοποθέτηση μαγνητικών διακοπτών της σειράς D-M9. Το σκληρό ανοδιωμένο σώμα κυλίνδρου και τα εξαρτήματα σφράγισης υψηλής αντοχής στη φθορά εγγυώνται μακροχρόνια σταθερή λειτουργία.

  1.6 Χωρίς λάδια και μεγάλη διάρκεια ζωής

     Ο τυπικός σχεδιασμός λειτουργίας χωρίς λάδια προσαρμόζεται σε καθαρά εργαστήρια και γενικές βιομηχανικές συνθήκες εργασίας χωρίς πρόσθετη συντήρηση λίπανσης. Τα premium ανθεκτικά στη φθορά στεγανοποιητικά και το αντιδιαβρωτικό σώμα κυλίνδρου παρατείνουν σημαντικά τη συνεχή διάρκεια ζωής για συχνή κυκλική λειτουργία.

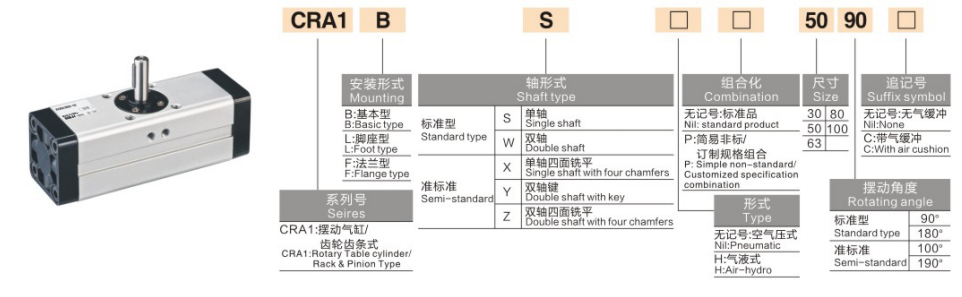

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Παραδείγματα τυπικών μοντέλων: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Παραδείγματα τυπικών παραγγελιών

     • Τυπικό μοντέλο χωρίς προσωρινή μνήμη: CRA1BS50-90 (διάτρηση φ50, αιώρηση 90°, μονός άξονας, βασικός τύπος, χωρίς μαγνητικό δακτύλιο)

     • Μοντέλο buffer βαρέως τύπου: CDRA1BL80-180Z (διάτρηση φ80, ταλάντευση 180°, διπλός άξονας, βάση στήριξης ποδιού, μαγνητικός δακτύλιος & διπλό μαξιλάρι αέρα)

3. Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

  3.1 Βασικές προδιαγραφές

     • Λειτουργία: Διπλής δράσης rack & pinion drive

     • Υγρό εργασίας: Πεπιεσμένος αέρας (λειτουργία χωρίς λάδι)

     • Θερμοκρασία περιβάλλοντος: 0℃~60℃ (περιβάλλον χωρίς πάγο)

     • Εύρος πίεσης εργασίας: 0,1~1,0MPa; Πίεση απόδειξης: 1,5 MPa

     • Αντίδραση: ≤1° (φ30 οπή επιτυγχάνει μηδενική οπισθοδρόμηση)

     • Ανοχή γωνίας ταλάντευσης: 0~+4°

     • Λειτουργία buffer: Χωρίς buffer / Ρυθμιζόμενο μαξιλάρι αέρα διπλού άκρου (τύπου Z)

     • Μαγνητικός Διακόπτης: Συμβατό με τη σειρά D-M9, αυλάκωση διπλής όψης

  3.2 Πίνακας παραμέτρων βασικής απόδοσης (@0,5MPa)

4. Οδηγίες διαμόρφωσης και επιλογής πυρήνα

  4.1 Επιλογή μεγέθους διάτρησης (με βάση τη ροπή και το φορτίο)

     • φ30: Έξοδος ροπής 3,5 N·m, κατάλληλο για εφαρμογές μικρομεσαίου φορτίου (≤10kg), όπως μεταγωγή μικρών βαλβίδων και μικροσκοπική ευρετηρίαση σταθμών.

     • φ50: Έξοδος ροπής 9,3 N·m, ιδανική για ελαφρύ-μεσαίο φορτίο (10–20 kg) τεμαχίου εργασίας 90° αναστροφή και κατευθυντική τοποθέτηση.

     • φ63: Έξοδος ροπής 17,0 N·m, που ταιριάζει απόλυτα στις εργασίες βαρέος συστήματος διεύθυνσης σταθμού και περιστροφής μεσαίου φορτίου (20–30 kg).

     • φ80: Έξοδος ροπής 32,0 N·m, που ισχύει για μεσαίου βάρους φορτίο (30–40 kg) μεγάλα εργαλεία και περιστροφική τοποθέτηση εξαρτημάτων.

     • φ100: Έξοδος εξαιρετικά υψηλή ροπή 108 N·m, αφιερωμένη σε μηχανική περιστροφή βαρέως φορτίου (40–50 kg) και σενάρια οδήγησης μεγάλων βιομηχανικών βαλβίδων.

  4.2 Επιλογή γωνίας ταλάντευσης

     • Τυπική γωνία 90°: Σχεδιασμένο για αναστροφή ορθής γωνίας και κατακόρυφη διεύθυνση, χρησιμοποιείται ευρέως στη φόρτωση/εκφόρτωση τεμαχίου και στην ορθογώνια εναλλαγή σταθμών.

     • Τυπική γωνία 180°: Κατάλληλο για περιστροφή μισού κύκλου και πλήρη ανατροπή του τεμαχίου εργασίας, πραγματοποιώντας αμφίδρομη τοποθέτηση σταθμού και λειτουργία αντιστροφής.

     • 100° / 190° Ειδική γωνία: Προσαρμοσμένες μη τυπικές γωνίες για ειδικό εξοπλισμό και εξατομικευμένες απαιτήσεις κίνησης σταθμού.

  4.3 Επιλογή προσωρινής μνήμης και λειτουργικής διαμόρφωσης

     • Ζ Μαξιλάρι αέρα: Υποχρεωτικό για συνθήκες εργασίας υψηλής συχνότητας και βαρέως τύπου, εξαλείφοντας αποτελεσματικά την τελική πρόσκρουση, σταθεροποιώντας την ακρίβεια τοποθέτησης και μειώνοντας τον θόρυβο λειτουργίας.

     • Έκδοση CDRA1 Magnetic Ring: Ενσωματωμένος μαγνητικός δακτύλιος για εγκατάσταση διακόπτη σειράς D-M9, που υποστηρίζει ανάδραση σήματος θέσης σε πραγματικό χρόνο και αυτοματοποιημένο έλεγχο σύνδεσης PLC.

     • Αντιστοίχιση τύπου άξονα: Μονός άξονας (S) για γενικές εφαρμογές γενικής χρήσης. διπλός άξονας (W) για αμφίδρομη σύγχρονη οδήγηση. άξονας με κλειδί (Y) για υψηλές απαιτήσεις σύνδεσης κατά της ροπής και αντιολισθηρότητας.

5. Τυπικά σενάρια εφαρμογής

     • Βαριά ανατροπή τεμαχίου εργασίας: Αξιόπιστη ανατροπή και τοποθέτηση 90°/180° για τεμάχια 10–50 kg σε εργαλειομηχανές και αυτοματοποιημένες γραμμές μεταφοράς, με υψηλή ακαμψία και χαμηλή οπισθοδρόμηση για ακριβή επαναλαμβανόμενη κίνηση.

     • Βιομηχανική οδήγηση βαλβίδων: Εφαρμόζεται για αυτόματο άνοιγμα και κλείσιμο και τηλεχειρισμό βαλβίδων σωληνώσεων μεγάλης διαμέτρου, όπως βαλβίδες πεταλούδας και σφαιρικές βαλβίδες, παρέχοντας σταθερή κινητήρια δύναμη υψηλής ροπής.

     • Αυτοματοποιημένη ευρετηρίαση βαρέων καθηκόντων: Χρησιμοποιείται για ευρετηρίαση ακριβείας 90°/180° και σταθερή τοποθέτηση βαρέων περιστροφικών τραπεζιών και εξαρτημάτων εργαλείων σε σταθμούς συναρμολόγησης και ανίχνευσης.

     • Βαριές ρομποτικές αρθρώσεις: Χρησιμεύει ως περιστροφική μονάδα οδήγησης για βαριές αρθρώσεις ρομπότ και τελικούς τελεστές, ικανοποιώντας τις απαιτήσεις ακριβούς αιώρησης υψηλής ακαμψίας και υψηλού φορτίου.

     • Εξοπλισμός Logistics & Συσκευασίας: Ιδανικό για τιμόνι, στοίβαξη και τοποθέτηση σε κιβώτιο βαρέων υλικών και παλετών, προσαρμογή σε μακροχρόνιες κυκλικές συνθήκες βαρέως φορτίου υψηλής συχνότητας.

6. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιβεβαίωση διάτρησης: Υπολογίστε την πραγματική ροπή με βάση το βάρος του τεμαχίου εργασίας και την ακτίνα περιστροφής με συντελεστή ασφαλείας ≥2. Επιλέξτε φ30 για ≤10kg, φ50 για 10–20kg, φ63 για 20–30kg, φ80 για 30–40kg, φ100 για 40–50kg.

     2. Επιβεβαίωση γωνίας: Επιλέξτε 90° για ορθή γωνία διεύθυνσης/αναστροφή, 180° για αντιστροφή μισού κύκλου και ειδικές γωνίες 100°/190° για προσαρμοσμένες απαιτήσεις κίνησης.

     3. Επιβεβαίωση Λειτουργίας: Εξοπλίστε το μαξιλάρι αέρα Z για λειτουργία με βαρύ φορτίο υψηλής συχνότητας. επιλέξτε τη μαγνητική έκδοση CDRA1 για έλεγχο ανάδρασης σήματος. υιοθετήστε τον άξονα με κλειδί Y για αντιολισθητική σύνδεση υψηλής ροπής.

Περίληψη μίας πρότασης

     Ο περιστροφικός κύλινδρος rack & pinion της σειράς SOLH CRA1 προσφέρει εξαιρετικά υψηλή ροπή, εξαιρετικά χαμηλή οπισθοδρόμηση και προαιρετική απόδοση του buffer αέρα, παρέχοντας υψηλής ακαμψίας, σταθερές και ανθεκτικές περιστροφικές λύσεις ακριβείας για βιομηχανικές εφαρμογές ανατροπής, ευρετηρίασης και οδήγησης βαλβίδων μεσαίας και βαριάς χρήσης 10–50 kg.
