Συμπαγής λεπτός πνευματικός κύλινδρος σειράς CQ2

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

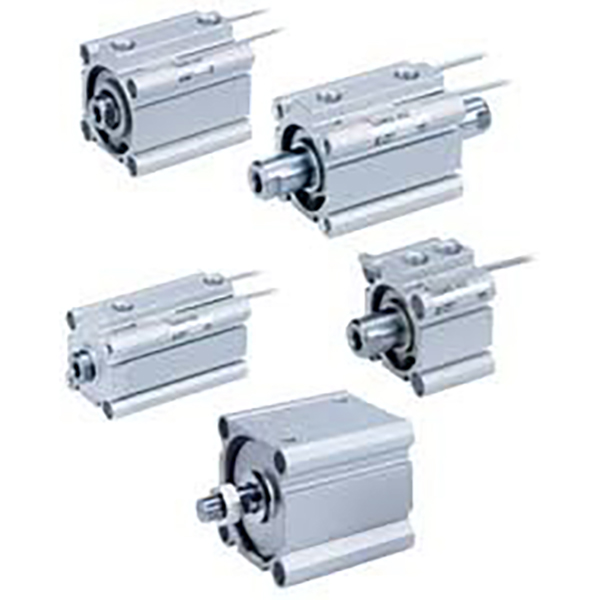

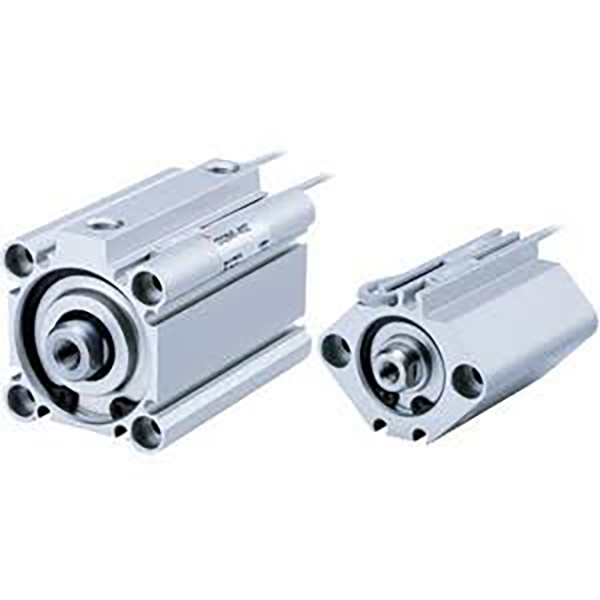

     Τετράγωνος συμπαγής λεπτός κύλινδρος της σειράς SOLH CQ2, πλήρως εναλλάξιμος με το αρχικό πρότυπο CQ2. Εξαιρετικά κοντό σώμα, μήκος μειωμένο κατά 50% σε σχέση με τον τυπικό κύλινδρο ράβδου. Πλήρες εύρος οπών φ4~200mm, ευρέως χρησιμοποιούμενο για σύσφιξη, ώθηση και τοποθέτηση σε συσκευασίες, αυτοκίνητα, ηλεκτρονικά και γενικό αυτοματισμό.

Δομή & Κύρια Χαρακτηριστικά

     -- Τετράγωνο εξαιρετικά λεπτό σώμα αλουμινίου, σκληρή ανοδιωμένη επιφάνεια, υψηλή ακαμψία.

     -- Επιχρωμιωμένη ράβδος εμβόλου, ελαφριά και ανθεκτική.

     -- Πολλαπλές παραλλαγές: μονή ράβδος, διπλή ράβδος, μη περιστρεφόμενη ράβδος, μαξιλάρι αέρα, έκδοση εξαιρετικά μικρής διαδρομής.

     -- CDQ2 ενσωματωμένος μαγνήτης για ανίχνευση θέσης. αυλακώσεις αισθητήρα πολλαπλών πλευρών, οι διακόπτες δεν προεξέχουν.

     -- Τυπικός λαστιχένιος προφυλακτήρας, προαιρετικό μαξιλάρι αέρα για λειτουργία υψηλής ταχύτητας.

     -- Στεγανοποίηση χαμηλής τριβής με δεξαμενή λαδιού, λειτουργία χωρίς λάδι, διάρκεια ζωής ≥5 εκατομμύρια κύκλοι.

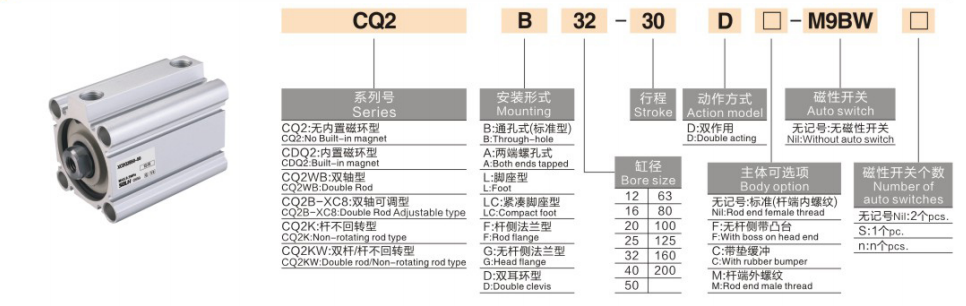

Κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα: CDQ2B25-50Z-M9B

     -- C: Ενσωματωμένος μαγνήτης (CDQ2); όχι C = μη μαγνητικό CQ2

     -- DQ2: Όνομα σειράς

     -- Β=μονό καλάμι; W=δίδυμη ράβδος; Κ=μη περιστρεφόμενη ράβδος; KW=διπλή αντιπεριστροφική ράβδος

     -- 25: Μέγεθος οπής 4~200 mm

     -- 50: Μήκος διαδρομής

     -- Z: Νέα ελαφριά τυπική δομή

     -- -C: Επιλογή μαξιλαριού αέρα

     -- M9B: Μαγνητικός διακόπτης

Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,5MPa (Μονή ράβδος)

Περίληψη μίας πρότασης

     Ο συμπαγής, λεπτός πνευματικός κύλινδρος γενικής χρήσης SOLH CQ2 καλύπτει πλήρη διάμετρο φ4~200mm, πλούσιες δομικές παραλλαγές με προαιρετικό μαξιλάρι αέρα και ράβδο κατά της περιστροφής, ο πιο ευρέως χρησιμοποιούμενος ενεργοποιητής μικρής διαδρομής για εξοπλισμό αυτοματισμού εξοικονόμησης χώρου.
