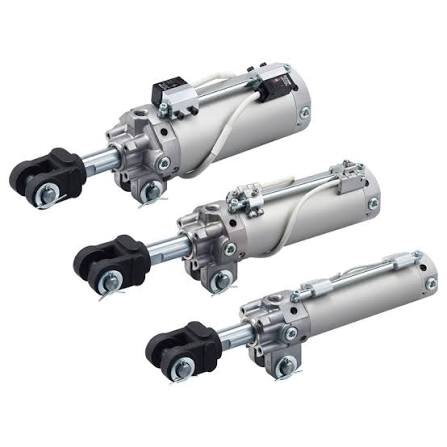

Κύλινδρος σφιγκτήρα σειράς CKG1 (CKP1) | Κύλινδρος βαρέως τύπου με ράβδο με αντιμαγνητικούς διακόπτες

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικές δομικές διαφορές

     Οι σειρές SOLH CKG1/CKP1 είναι κύλινδροι σύσφιξης βαρέως τύπου με ράβδο, ειδικά σχεδιασμένοι για συγκόλληση και περιβάλλοντα ισχυρών μαγνητικών παρεμβολών. Διατίθεται σε μεγέθη οπών φ40/50/63mm με τυπικές διαδρομές που κυμαίνονται από 50mm έως 200mm, αυτή η σειρά είναι εξοπλισμένη με αυθεντικούς μαγνητικούς διακόπτες κατά του ισχυρού μαγνητικού πεδίου που υποστηρίζουν τοποθέτηση 3 κατευθύνσεων. Διαθέτοντας συμπαγή ελαφριά δομή, σταθερή λειτουργία υπό έντονες μαγνητικές παρεμβολές, μεγάλη δύναμη σύσφιξης και ρυθμιζόμενη ταχύτητα κίνησης, είναι τέλεια εφαρμόσιμο σε εξαρτήματα συγκόλλησης τόξου/σημειακή συγκόλληση, στερέωση εργαλειομηχανών και αυτοματοποιημένους σταθμούς σύσφιξης βαρέος φορτίου. Η σειρά χωρίζεται σε δύο μοντέλα: CKG1 με στάνταρ ενσωματωμένους μαγνητικούς δακτυλίους και CKP1 με ενσωματωμένους μαγνητικούς δακτυλίους υψηλής ισχύος για διαφορετικές αντιμαγνητικές απαιτήσεις.

1.1 Λειτουργικό τμήμα σειράς

     • CKG1 (Τυπικός μαγνητικός δακτύλιος): Συνδυάζεται με αντιμαγνητικούς διακόπτες D-P3DWA / D-P4DW. Κατάλληλο για συνηθισμένα ισχυρά μαγνητικά περιβάλλοντα και σενάρια συγκόλλησης τόξου ανθεκτικά στο πιτσίλισμα. Προαιρετικοί κωδικοί προστασίας από το πιτσίλισμα: -XC88 / -XC89 / -XC91, παρέχοντας οικονομική και σταθερή απόδοση κατά των παρεμβολών για συμβατικούς σταθμούς συγκόλλησης.

    • CKP1 (Μαγνητικός δακτύλιος υψηλής ισχύος): Εξοπλισμένο με ενισχυμένους ενσωματωμένους ισχυρούς μαγνητικούς δακτυλίους και συμβατό με υψηλής ποιότητας αντιμαγνητικούς διακόπτες D-P79WSE / D-P74L / Z. Παρέχει ισχυρότερη ικανότητα αντι-μαγνητικής παρεμβολής και πιο σταθερή επαγωγή σήματος, ιδανική για συνθήκες εργασίας συγκόλλησης υψηλού μαγνητικού πεδίου και υψηλής συχνότητας.

1.2 Μοναδική κατασκευή με ράβδο

     Η ράβδος στήριξης του μαγνητικού διακόπτη είναι ενσωματωμένη στην πλευρά της ράβδου εμβόλου, υποστηρίζοντας εγκατάσταση 3 κατευθύνσεων (πάνω / αριστερά / δεξιά). Η ενσωματωμένη διάταξη αποφεύγει τις παρεμβολές εξαρτημάτων και τη μηχανική σύγκρουση, εξασφαλίζοντας ευέλικτη καλωδίωση και σταθερή ανίχνευση σήματος σε συμπαγείς διατάξεις εξαρτημάτων συγκόλλησης.

1.3 Συμπαγής αναβάθμιση και εναλλάξιμος σχεδιασμός

     Η βελτιστοποιημένη δομή του αμαξώματος του κυλίνδρου μειώνει το συνολικό μήκος κατά 7 mm για το μοντέλο CKP1-40, με μείωση 7% στο συνολικό βάρος. Το μοντέλο φ63-150mm ζυγίζει μόνο 1,82kg. Πλήρως εναλλάξιμες διαστάσεις εγκατάστασης με την παραδοσιακή παλαιού τύπου σειρά CK1, πραγματοποιώντας άμεση αντικατάσταση και αναβάθμιση χωρίς τροποποίηση δομών στερέωσης.

1.4 Βαρέα και ανθεκτική απόδοση

     Υιοθετεί αμφίδρομη ελεγχόμενη δομή διπλής δράσης με τυπικό ρυθμιστικό αέρα διπλού άκρου για σταθερή κίνηση σύσφιξης και απελευθέρωσης. Η ράβδος εμβόλου υφίσταται επεξεργασία σκληρής επιχρωμίωσης και το σώμα του κυλίνδρου υιοθετεί τη διαδικασία σκληρής ανοδίωσης, επιτυγχάνοντας εξαιρετική αντοχή στη φθορά και αντοχή στην κρούση. Ο σχεδιασμός χωρίς λάδια προσαρμόζεται σε καθαρά περιβάλλοντα και σκληρές συνθήκες εργασίας συγκόλλησης με χαμηλή συντήρηση.

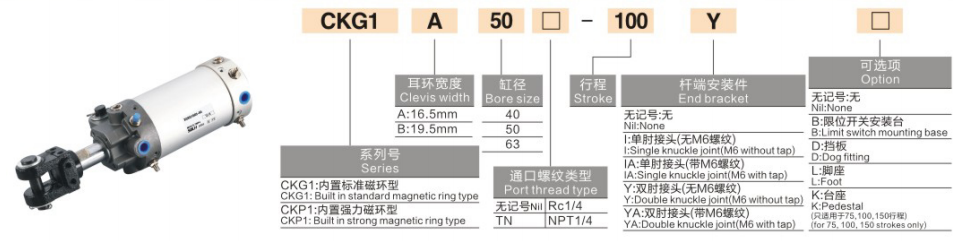

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Παραδείγματα τυπικών μοντέλων: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Παραδείγματα τυπικών παραγγελιών

     • Τυπική μαγνητική διαμόρφωση CKG1: CKG1A63-50YZ-P4DWL (Τυπικός μαγνητικός δακτύλιος, πλάτος ματιού 16,5 mm, οπή φ63, διαδρομή 50 mm, τοποθετημένο σε ράβδο, με αντιμαγνητικό διακόπτη P4DWL)

     • CKP1 Μαγνητική διαμόρφωση υψηλής ισχύος: CKP1B40-75Z-P79WSE (Μαγνητικός δακτύλιος υψηλής ισχύος, πλάτος ματιού βαρέως τύπου 19,5 mm, οπή φ40, διαδρομή 75 mm, τοποθετημένο σε ράβδο, με αντιμαγνητικό διακόπτη υψηλής ποιότητας P79WSE)

3. Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

  3.1 Βασικές προδιαγραφές

     • Λειτουργία: Διπλής δράσης (αμφίδρομη ελεγχόμενη σύσφιξη / απελευθέρωση)

     • Εύρος πίεσης εργασίας: 0,05~1,0MPa; Πίεση απόδειξης: 1,5 MPa

     • Θερμοκρασία περιβάλλοντος: -10℃~60℃ (με μαγνητικό διακόπτη); -10℃~70℃ (χωρίς διακόπτη)

     • Ταχύτητα λειτουργίας εμβόλου: 50~300mm/s (ρύθμιση ταχύτητας νήματος, σώμα κυλίνδρου που δεν προεξέχει)

     • Λειτουργία buffer: Τυπικός απομονωτήρας αέρα διπλού άκρου. προαιρετικό ενισχυμένο ρυθμιστικό αέρα διπλού άκρου (-X1515)

     • Λειτουργία λίπανσης: Λειτουργία χωρίς λάδι

     • Λειτουργία μαγνητικού διακόπτη: Επαγγελματικός σχεδιασμός αντι-ισχυρού μαγνητικού πεδίου, αποκλειστική εγκατάσταση με ράβδο 3 κατευθύνσεων

3.2 Θεωρητική δύναμη σύσφιξης (Μονάδα: kN @0,5MPa)

3.3 Βάρος προϊόντος (Μονάδα: kg @ 100 mm Stroke)

4. Αντι-Ισχυρή Αντιστοίχιση Μαγνητικού Διακόπτη (Βασικό πλεονέκτημα του τύπου τοποθετημένου σε ράβδο)

     Εγκατάσταση & Περιβαλλοντικά Πλεονεκτήματα: Η ενσωματωμένη δομή ράβδου διακόπτη υποστηρίζει αυθαίρετη εγκατάσταση 3 κατευθύνσεων, αποφεύγοντας αποτελεσματικά τη συσσώρευση σκωρίας συγκόλλησης και τη μηχανική παρεμβολή. Οι ταιριαστοί διακόπτες υιοθετούν επαγγελματικό σχεδιασμό με προστασία από το πιτσίλισμα και τη σκόνη, προσαρμόζοντας πλήρως σε σκληρά και πολύπλοκα περιβάλλοντα εργασίας συγκόλλησης με σταθερή και αξιόπιστη έξοδο σήματος.

5. Τυπικά σενάρια εφαρμογής

     • Σταθμοί στερέωσης συγκόλλησης: Εξειδικευμένη για συγκόλληση τόξου και σύσφιξη τεμαχίου κατεργασίας με σημειακή συγκόλληση, τοποθέτηση με προστασία από πιτσιλίσματα και στερέωση εργαλείων συγκόλλησης. Ο επαγγελματικός αντι-μαγνητικός και αντι-πιτσίλης σχεδιασμός επιλύει προβλήματα μετατόπισης και αστοχίας σήματος στη συγκόλληση ισχυρών μαγνητικών περιβαλλόντων.

     • Κέντρο Εργαλειομηχανών & Μηχανουργίας: Εφαρμόζεται για στερέωση τεμαχίου εργασίας βαρέως φορτίου, σύσφιξη καλουπιού και ακριβή τοποθέτηση βραχείας διαδρομής. Η υψηλή δύναμη σύσφιξης και η εξαιρετική ικανότητα κατά της παραμόρφωσης εξασφαλίζουν σταθερή ανοχή επεξεργασίας.

     • Αυτοματοποιημένοι σταθμοί βαρέως τύπου: Κατάλληλο για βαριά σύσφιξη παλετών, περιορισμό μεταφοράς και τοποθέτηση μηχανισμού ανατροπής. Παρέχει συνεπή και σταθερή κυκλική δράση με ισχυρή αντίσταση στις περιβαλλοντικές παρεμβολές.

     • Περιοχές εργασίας ισχυρού μαγνητικού πεδίου: Ιδανικό για σταθμούς που ταιριάζουν με ηλεκτρομαγνήτες, σύσφιξη κοντά σε κινητήρες υψηλής συχνότητας και τοποθέτηση σε ζώνες ισχυρών μαγνητικών παρεμβολών. Οι αποκλειστικοί αντιμαγνητικοί διακόπτες εγγυώνται 100% αξιόπιστα σήματα θέσης.

6. Γρήγορη σύγκριση CKG1 vs CKP1 Σειρά

7. Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή μεγέθους διάτρησης: Επιλέξτε μέγεθος οπής με βάση το πραγματικό φορτίο σύσφιξης. Ακολουθήστε τον κανόνα: θεωρητική δύναμη σύσφιξης ≥ πραγματικό φορτίο × 1,5 συντελεστής ασφαλείας. φ40 για ελαφρύ φορτίο, φ50 για μεσαίο φορτίο, φ63 για συνθήκες εργασίας μεγάλου φορτίου.

   2. Επιλογή εγκεφαλικού: Η τυπική διαδρομή κυμαίνεται από 50mm έως 200mm. Διατηρήστε επιπλέον περιθώριο διαδρομής 5~10 mm ανάλογα με το ύψος του τεμαχίου για να αποφύγετε μηχανικές παρεμβολές κατά τη διάρκεια της σύσφιξης.

   3. Αντιστοίχιση διαμόρφωσης

￮ Μαγνητικός δακτύλιος & διακόπτης: Επιλέξτε CKG1 + P4DW για συνηθισμένα περιβάλλοντα συγκόλλησης. επιλέξτε CKP1 + P79WSE για σταθμούς συγκόλλησης υψηλής συχνότητας και υψηλών παρεμβολών.

￮ Προδιαγραφή πλάτους ματιών: C=12,5mm για στενό χώρο εγκατάστασης. A=16,5mm για τυπική γενική χρήση. B=19,5mm για σενάρια σύσφιξης βαρέως φορτίου.

Περίληψη μίας πρότασης

     Οι κύλινδροι σφιγκτήρα βαρέως τύπου με ράβδο της σειράς SOLH CKG1/CKP1 είναι επαγγελματικές αντιμαγνητικές πνευματικές λύσεις για βιομηχανίες συγκόλλησης, με εγκατάσταση διακόπτη 3 κατευθύνσεων, λειτουργία χωρίς λάδι, τυπικό buffer αέρα και εναλλάξιμο μέγεθος εγκατάστασης. Το CKG1 παρέχει οικονομικά αποδοτική μαγνητική απόδοση κατά του AC, ενώ το αναβαθμισμένο CKP1 προσφέρει ανώτερη ικανότητα κατά των παρεμβολών AC/DC, και τα δύο ιδανικά για σταθερή βαριά σύσφιξη σε πολύπλοκα ισχυρά μαγνητικά περιβάλλοντα και συγκόλληση.
