Βαλβίδα γκαζιού γρήγορης εξαγωγής σειράς ASV

Βαλβίδα πεταλούδας γρήγορης εξαγωγής σειράς ASV | Πνευματική βαλβίδα ελέγχου ταχύτητας 4 σε 1 υψηλής ταχύτητας με σιγαστήρα και τοποθέτηση με ένα άγγιγμα

Μάρκα: SOLH by Richge Technology | Πλήρης συμβατή αντικατάσταση για την αυθεντική σειρά SMC ASV

1. Επισκόπηση προϊόντος

     Η σειρά SOLH ASV είναι α4 σε 1 ενσωματωμένη πνευματική βαλβίδα ελέγχου υψηλής ταχύτητας που συνδυάζει λειτουργία γρήγορης εξάτμισης, ρύθμιση στραγγαλισμού καυσαερίων, ενσωματωμένο σιγαστήρα και τοποθέτηση με ένα πάτημα. Διαφορετικά από τις συμβατικές βαλβίδες ελέγχου ταχύτητας μίας λειτουργίας, η σειρά ASV διαθέτει διπλή αποτελεσματική περιοχή ροής, επιτρέποντας γρήγορη επέκταση του κυλίνδρου και ρυθμιζόμενη αθόρυβη ανάκληση. Επιλύει τέλεια την αντίφαση μεταξύ της δράσης του κυλίνδρου υψηλής ταχύτητας και της σταθερής ρύθμισης της ταχύτητας, χρησιμεύει ως η βασική προτιμώμενη βαλβίδα για σενάρια πνευματικού αυτοματισμού υψηλής συχνότητας, υψηλής ταχύτητας και χαμηλού θορύβου, πλήρως εναλλάξιμα με την αρχική σειρά SMC ASV.

2. Βασική Αρχή & Λειτουργίες Εργασίας

     • Διαδρομή εισαγωγής (IN → OUT / Προέκταση κυλίνδρου): Η εσωτερική βαλβίδα αντεπιστροφής ανοίγει πλήρως με μηδενική αντίσταση ροής, πραγματοποιώντας μεγάλης ροής απευθείας εισαγωγή αέρα. Βελτιώνει σημαντικά την ταχύτητα επέκτασης του κυλίνδρου και πληροί τις απαιτήσεις γρήγορης δράσης υψηλής ταχύτητας.

     • Διαδρομή εξάτμισης (OUT → ESHH / Ανάσυρση κυλίνδρου): Η βαλβίδα αντεπιστροφής κλείνει αυτόματα. Ο αέρας εξαγωγής διέρχεται μέσω στραγγαλισμού βαλβίδας βελόνας ακριβείας για σταθερή ρύθμιση της ταχύτητας, ενώ το ενσωματωμένο σιγαστήρα εξαλείφει τον θόρυβο της εξάτμισης. Επιτυγχάνει ρυθμιζόμενη ταχύτητα ανάσυρσης και αθόρυβη λειτουργία.

     • Ανώτερη απόδοση υψηλής ροής: Η αποτελεσματική περιοχή ροής τομής είναι περίπου2 φορές από τις συνηθισμένες βαλβίδες ελέγχου ταχύτητας της σειράς AS, παρέχοντας ισχυρή υποστήριξη ροής για κίνηση κυλίνδρων υψηλής ταχύτητας και κυκλική λειτουργία υψηλής συχνότητας.

3. Κανόνες κωδικοποίησης μοντέλου & ορισμός παραμέτρων

  Παράδειγμα τυπικού μοντέλου: ASV310F-01-06A

     • ASV: Κωδικός σειράς για βαλβίδα γκαζιού ταχείας εξαγωγής 4 σε 1 με σιγαστήρα και τοποθέτηση με ένα πάτημα

     • Κωδικός μεγέθους (120/220/310/410/510): Αντιστοιχεί στις προδιαγραφές θύρας M3/M5/G1/8/G1/4/G3/8

     • F: Εξοπλισμένο με γρήγορη σύνδεση με ένα άγγιγμα για γρήγορη εγκατάσταση σωληνώσεων

     • Κωδικός νήματος (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Κωδικός εξωτερικής διαμέτρου σωλήνα: Προσαρμόσιμο σε πνευματικούς σωλήνες φ4/φ6/φ8/φ10/φ12

     • Ορισμός επιθήματος: A= χειροτροχός με ώθηση.S= προεπικαλυμμένο στεγανωτικό με κλωστή.N=ηλεκτρική επινικελίωση

4. Δύο Δομικοί Τύποι & Χαρακτηριστικά Εφαρμογής

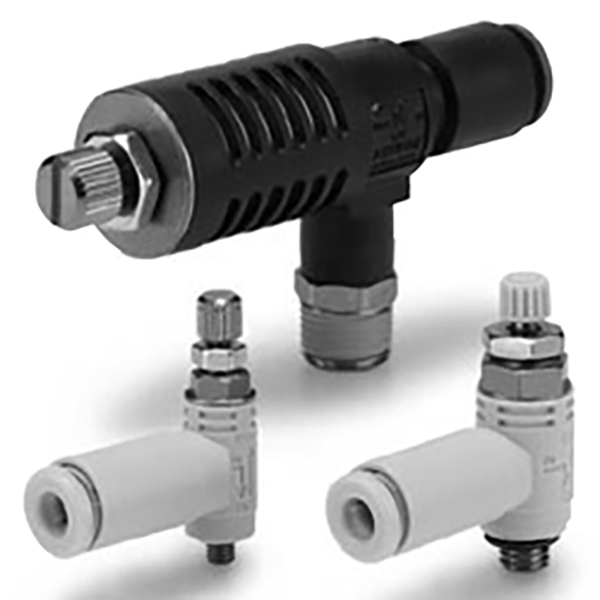

 4.1 Τύπος αγκώνας (ASV120F / ASV220F)

     • Δομή διεύθυνσης με γωνία 90°, ίδια εμφάνιση με τη βαλβίδα ελέγχου ταχύτητας αγκώνας της σειράς AS, συμπαγής και εξοικονομεί χώρο.

     • Ασύμμετρη σχεδίαση διεπαφής: θύρα σπειρώματος M3/M5 από τη μία πλευρά, θύρα γρήγορης προσαρμογής με ένα άγγιγμα από την άλλη.

     • Ιδανικό για μινιατούρες και μικρούς κυλίνδρους και σενάρια διάταξης εξοπλισμού στενού χώρου.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Δομή με ευθεία διέλευση τριών θυρών: Είσοδος αέρα με σπείρωμα, έξοδος αέρα γρήγορης προσαρμογής OUT, ενσωματωμένη αθόρυβη θύρα εξαγωγής EXH.

     • Μεγαλύτερη αποτελεσματική περιοχή ροής και χαμηλότερη αντίσταση ροής, μεγιστοποιώντας την ταχύτητα λειτουργίας του κυλίνδρου.

     • Η προτιμώμενη δομή για τυπικούς, μεσαίους και μεγάλους κυλίνδρους υψηλής ταχύτητας.

5. Τυπικός πίνακας προδιαγραφών πλήρους σειράς

6. Βασικές Τεχνικές Παράμετροι & Διαμόρφωση Υλικού

7. Διαφορά επιλογής: Βαλβίδα ελέγχου ταχύτητας ASV έναντι συνηθισμένης σειράς AS

8. Επαγγελματικές Οδηγίες Εγκατάστασης & Λειτουργίας

     • Κατευθυντική Εγκατάσταση: Τοποθετήστε αυστηρά σύμφωνα με το σημάδι βέλους στο σώμα της βαλβίδας. Συνδέστε τοΣΤΗ θύρα προς την ηλεκτρομαγνητική βαλβίδα και τοΘύρα OUT στον κύλινδρο για να αποφύγετε την αντίστροφη εγκατάσταση που προκαλεί μη φυσιολογική ρύθμιση ταχύτητας.

     • Γρήγορη σύνδεση σωληνώσεων: Κόψτε τον πνευματικό σωλήνα επίπεδη και τοποθετήστε τον πλήρως στο εξάρτημα με ένα άγγιγμα μέχρι να ακουστεί ένας ήχος "κλικ", επιβεβαιώνοντας τη σταθερή και αεροστεγή σύνδεση.

     • Λειτουργία κλειδώματος με αντικραδασμική προστασία: Περιστρέψτε τον χειροτροχό για να ρυθμίσετε τη ροή της εξάτμισης και την ταχύτητα του κυλίνδρου.Πιέστε προς τα κάτω τον χειροτροχό για να κλειδώσει και να αποτρέψει την μετατόπιση ταχύτητας που προκαλείται από κραδασμούς του εξοπλισμού.τραβήξτε προς τα πάνω τον χειροτροχό για να ξεκλειδώσετε για δευτερεύουσα προσαρμογή.

Περίληψη μίας πρότασης

     Η σειρά SOLH ASV είναι μια επαγγελματική πνευματική βαλβίδα ελέγχου υψηλής ταχύτητας 4 σε 1 που ενσωματώνει γρήγορη εξάτμιση, στραγγαλισμό καυσαερίων, αθόρυβη μείωση θορύβου και τοποθέτηση με ένα άγγιγμα. Με διπλή περιοχή ροής, αντικραδασμική δομή push-lock και πυρίμαχο ανθεκτικό υλικό, ικανοποιεί τέλεια τις απαιτήσεις υψηλής ταχύτητας, υψηλής συχνότητας και αθόρυβης λειτουργίας των πνευματικών κυλίνδρων, αποτελώντας τη βέλτιστη αντικατάσταση αναβάθμισης για τις συνηθισμένες βαλβίδες ελέγχου ταχύτητας της σειράς AS.
