Ηλεκτρομαγνητική βαλβίδα σειράς 5V | Πνευματική βαλβίδα ελέγχου χαμηλής ισχύος υψηλής συχνότητας 5/2 & 5/3

Μάρκα: SOLH by Richge Technology | Πλήρης συμβατή αντικατάσταση για ηλεκτρομαγνητική βαλβίδα High-End σειράς AirTAC 5V

1. Επισκόπηση προϊόντος

     Η σειρά SOLH 5V είναι μια πνευματική κατευθυντική ηλεκτρομαγνητική βαλβίδα υψηλής ποιότητας 5 θυρών πλήρως εναλλάξιμη με την αρχική σειρά 5V της AirTAC. Καλύπτει5/2 κατεύθυνσης δύο θέσεων καιΤρεις θέσεις 5/3 λειτουργικούς τύπους. Υιοθετώντας προηγμένη συρόμενη δομή καρουλιού με σχεδιασμό πηνίου εξοικονόμησης ενέργειας χαμηλής κατανάλωσης, διαθέτει εξαιρετικά μεγάλη διάρκεια ζωής, σταθερή μεταγωγή υψηλής συχνότητας και χαμηλό ποσοστό αστοχίας. Με εσωτερική δομή εξάτμισης πιλότου και βαθμό προστασίας IP65, είναι φιλικό σε καθαρά περιβάλλοντα εργασίας όπως ηλεκτρονικά, τρόφιμα και ιατρική περίθαλψη. Χρησιμοποιείται επαγγελματικά για παλινδρομικό έλεγχο κυλίνδρων διπλής ενέργειας, είναι η προτιμώμενη βαλβίδα ελέγχου πυρήνα για αυτοματοποιημένα πνευματικά συστήματα υψηλών προδιαγραφών.

  1.1 Ορισμός Core Port & Function

     • Διαμόρφωση 5 θυρών: P (κύρια είσοδος αέρα), A/B (διπλές εξόδους εργασίας), R/S (διπλές ανεξάρτητες θύρες εξάτμισης)

     • 5/2 Way Two-Position: Λειτουργία αντιστροφής μονής κατεύθυνσης, ολοκληρώνει τον έλεγχο του κύκλου επέκτασης και ανάκλησης κυλίνδρου

     • 5/3 Τρεις Θέσεις: Εξοπλισμένο με μεσαία ουδέτερη θέση, λειτουργία στήριξης στοπ του κυλίνδρου, διατήρηση πίεσης και λειτουργίες πλήρους επαναφοράς καυσαερίων

     • Βασική εφαρμογή: Εξειδικευμένο για έλεγχο παλινδρομικής λειτουργίας πλήρους διαδρομής όλων των πνευματικών κυλίνδρων διπλής ενέργειας

2. Ταξινόμηση βασικών προϊόντων & Λειτουργική λογική

  Ηλεκτρομαγνητική βαλβίδα δύο σημείων 2.1 5/2 κατευθύνσεων

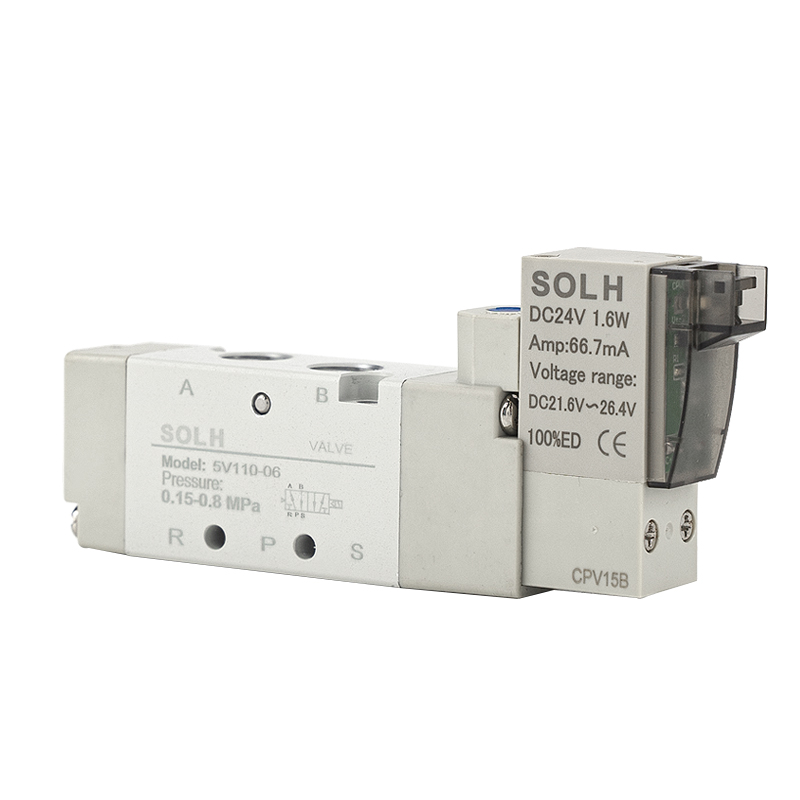

     • Μονό ηλεκτρικό χειριστήριο (5V110/210/310): Ηλεκτρισμένο για κατευθυντική εναλλαγή, αυτόματη απενεργοποίηση επαναφοράς ελατηρίου, κατάλληλο για συμβατικό παλινδρομικό έλεγχο τζόκινγκ

     • Διπλός Ηλεκτρικός Έλεγχος (5V120/220/320): Ηλεκτρισμένο για την ολοκλήρωση της δράσης αναστροφής, μνήμη κατάστασης απενεργοποίησης και αυτοσυγκράτηση, κατάλληλο για συνθήκες εργασίας μακράς διαρκείας

  Ηλεκτρομαγνητική βαλβίδα τριών σημείων 2.2 5/3 κατευθύνσεων (διπλός ηλεκτρικός έλεγχος)

     Τρεις προαιρετικές κεντρικές ουδέτερες λειτουργίες για την κάλυψη διαφορετικών απαιτήσεων επιτόπιας διαδικασίας:

     • 30C (Κεντρικό κλειστό): Κεντρική θέση P θύρα κλειστή, οι θύρες A/B επικοινωνούν με τις θύρες εξάτμισης R/S, πραγματοποιώντας στάση του κυλίνδρου και διατήρηση πίεσης σε οποιαδήποτε θέση διαδρομής

     • 30E (Κεντρική εξάτμιση): Κεντρική θέση θύρα P κλειστή, διπλές θύρες A/B πλήρως εξαντλημένες, ο κύλινδρος επαναφέρεται γρήγορα χωρίς υπολειπόμενη πίεση

     • 30P (Κέντρο συγκράτησης πίεσης): Η κεντρική θέση P θύρα επικοινωνεί με τις θύρες A/B, οι θύρες εξάτμισης R/S κλειστές, διατηρώντας σταθερά την πίεση του αγωγού του συστήματος

3. Mainstream Models, Caliber & Flow Parameters

4. Βασικές τεχνικές παράμετροι

5. Γρήγορη ερμηνεία κωδικοποίησης μοντέλου

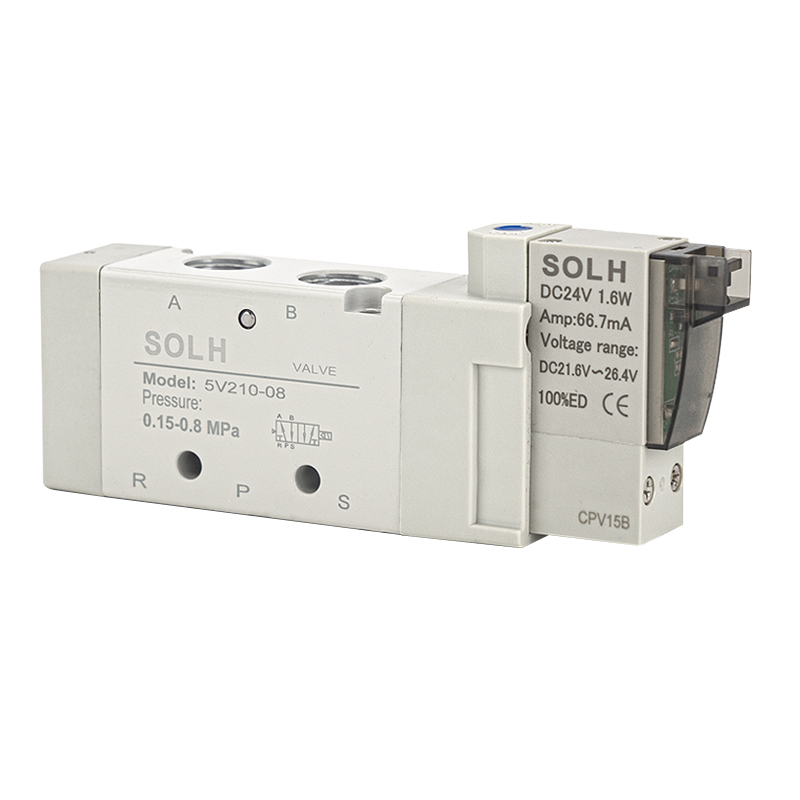

     Λαμβάνοντας το 5V210-08 DC24V ως τυπικό παράδειγμα

     • 5V: Κωδικός σειράς για πνευματική ηλεκτρομαγνητική βαλβίδα 5 θυρών 2/3 θέσεων

     • 2: Προδιαγραφή σειράς 200, που αντιστοιχεί στο διαμέτρημα G1/8 & G1/4 mainstream

     • 10: Ενιαίος ηλεκτρικός έλεγχος τύπου 2 θέσεων.20 = διπλός ηλεκτρικός τύπος ελέγχου.30C/E/P = Κεντρικός λειτουργικός τύπος 3 θέσεων

     • 08: Διαμέτρημα διεπαφής G1/4;06 = G1/8;Μ5 = σπείρωμα micro Μ5

     • DC24V: Ονομαστική τάση;B σημαίνει DC24V,A σημαίνει AC220V, διαθέσιμες πολλαπλές επιλογές τάσης

6. Πλεονεκτήματα βασικών προϊόντων

     • Χαμηλή ισχύς & εξαιρετικά μεγάλη διάρκεια ζωής: Το πηνίο εξοικονόμησης ενέργειας χαμηλής ισχύος 0,9 W μειώνει τη μακροπρόθεσμη κατανάλωση ισχύος λειτουργίας. Υιοθετώντας τη δομή στεγανοποίησης καρουλιού υψηλής ακρίβειας με χαμηλή αντίσταση τριβής, υποστηρίζει 30 εκατομμύρια+ σταθερούς κύκλους μεταγωγής και ελαχιστοποιεί τη συχνότητα μετέπειτα συντήρησης.

     • Εξαιρετικά γρήγορη απόκριση υψηλής συχνότητας: Ο βελτιστοποιημένος σχεδιασμός εσωτερικής διέλευσης αέρα επιτυγχάνει χρόνο απόκρισης μεταγωγής εντός 0,05 δευτερολέπτων, προσαρμόζοντας τέλεια τις απαιτήσεις κυκλικής δράσης υψηλής συχνότητας των αυτοματοποιημένων γραμμών παραγωγής.

     • Προσαρμοστικότητα σε καθαρό περιβάλλον: Η ενσωματωμένη κεντρική εσωτερική δομή εξάτμισης πιλότου αποφεύγει την εξωτερική ρύπανση από υπερχείλιση πετρελαίου και αερίου, πληρώντας πλήρως τα πρότυπα παραγωγής χωρίς σκόνη και καθαρά των ηλεκτρονικών, τροφίμων και ιατρικών βιομηχανιών.

     • Ισχυρή ενοποίηση και βολικός εντοπισμός σφαλμάτων: Υποστήριξη ενσωματωμένης εγκατάστασης συστοιχίας βαλβίδων πολλαπλής για εξοικονόμηση χώρου στον εξοπλισμό. Εξοπλισμένο με χειροκίνητο κουμπί στο σώμα της βαλβίδας, που διευκολύνει τον εντοπισμό σφαλμάτων μιας βαλβίδας και τη δοκιμαστική λειτουργία του εξοπλισμού.

     • Σταθερή και ανθεκτική απόδοση στις καιρικές συνθήκες: Ευρύ εύρος προσαρμογής θερμοκρασίας και βαθμός αντοχής στη σκόνη και αδιάβροχο IP65, σταθερή λειτουργία σε πολύπλοκα βιομηχανικά περιβάλλοντα εσωτερικού και εξωτερικού χώρου.

7. Τυπικά σενάρια εφαρμογής

     • Κυλινδρικό χειριστήριο διπλής δράσης: Χρησιμοποιείται ευρέως για αυτόματο χειρισμό, ώθηση υλικού, σύσφιξη εξαρτημάτων, περιστροφική τοποθέτηση και άλλες πνευματικές παλινδρομικές ενέργειες.

     • Αυτοματοποιημένες γραμμές παραγωγής υψηλών προδιαγραφών: Εφαρμόζεται σε γραμμές συγκόλλησης αυτοκινήτων, σφράγιση και κοπή συσκευασίας, ηλεκτρονική τοποθέτηση στην επιφάνεια, πλήρωση τροφίμων και άλλο εξοπλισμό αυτοματισμού ακριβείας.

     • Συνθήκες εργασίας υψηλής συχνότητας & καθαρής λειτουργίας: Προτιμώμενος τύπος βαλβίδας για βιομηχανικά σενάρια που απαιτούν συχνή αναστροφή, μηδενική ρύπανση και μακροχρόνια σταθερή συνεχή λειτουργία.

8. Διάκριση επιλογής: Ηλεκτρομαγνητική βαλβίδα σειράς 5V έναντι σειράς 4V

Περίληψη μίας πρότασης

     Η σειρά SOLH 5V είναι μια υψηλής ποιότητας πνευματική ηλεκτρομαγνητική βαλβίδα 5/2 & 5/3 κατευθύνσεων με χαμηλή κατανάλωση ενέργειας, εξαιρετικά μεγάλη διάρκεια ζωής και γρήγορη απόδοση μεταγωγής υψηλής συχνότητας. Διαθέτοντας καθαρή εσωτερική εξάτμιση και αδιάβροχο και αδιάβροχο σχέδιο IP65, είναι η βέλτιστη βαλβίδα ελέγχου πυρήνα για κυλίνδρους διπλής ενέργειας και καθαρά αυτοματοποιημένα πνευματικά συστήματα υψηλών προδιαγραφών, πλήρως συμβατή με την αρχική σειρά 5V AirTAC.
