Πνευματική ηλεκτρομαγνητική βαλβίδα σειράς 3V 3/2 Way | Βαλβίδα ελέγχου NC/NO απευθείας & πιλοτική

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & δομική διεπαφή

     Η σειρά SOLH 3V είναι ένα πρότυποΗλεκτρικά ελεγχόμενη ηλεκτρομαγνητική βαλβίδα 3/2 κατευθύνσεων διαθέσιμο σεάμεσης δράσης καιπιλότος δομές. Σχεδιασμένο ειδικά για έλεγχο κυλίνδρου μονής δράσης, εναλλαγή πνευματικού κυκλώματος και ρύθμιση συστήματος κενού, παρέχει δύο διαμορφώσεις πυρήνων: Κανονικά κλειστό (NC) και Κανονικά ανοιχτό (NO). Με ανθεκτικό σώμα από κράμα αλουμινίου, συμπαγή δομή, γρήγορη απόκριση και προαιρετική εκκίνηση με μηδενική πίεση, χρησιμεύει ως η τυπική γενική βαλβίδα ελέγχου για μικροσκοπικά πνευματικά συστήματα αυτοματισμού.

  1.1 Τυπικός ορισμός θύρας 3/2 κατευθύνσεων

     • Π Λιμάνι: Κύρια είσοδος αέρα

     • Ένα λιμάνι: Θύρα εργασίας, συνδεδεμένη με πνευματικούς κυλίνδρους μίας ενέργειας ή ακροφύσια κενού

     • R Port: Θύρα εξαγωγής αέρα, τοποθετήστε σιγαστήρα για μείωση θορύβου

  1.2 Ταξινόμηση κίνησης και κατασκευής

     • Λειτουργία οδήγησης: Ηλεκτρομαγνητική άμεσης δράσης / χειριζόμενη με πιλότο προαιρετικό

     • Τύπος σειράς: Άμεσης δράσης (3V1/3V2); Λειτουργία πιλότου (3V100/3V200/3V300)

     • Υλικό σώματος: Κράμα αλουμινίου υψηλής αντοχής, ελαφρύ και ανθεκτικό

2. Αρχή λειτουργίας της βαλβίδας 3/2 κατευθύνσεων

     Η σειρά 3V υιοθετεί σχεδιασμό ελέγχου ενός πηνίου, χωρισμένο σε τύπους NC και NO με εντελώς ανεξάρτητη λογική εργασίας, που χρησιμοποιείται ευρέως για αυτόματη επαναφορά κυλίνδρου και έλεγχο κυκλώματος κενού.

  2.1 Κανονικά κλειστό (NC) – Συνηθέστερος τύπος

  Εφαρμοσμένα μοντέλα: 3V110, 3V210, 3V310

     • Κατάσταση επαναφοράς απενεργοποίησης: Η επαναφορά ελατηρίου σφραγίζει τη θύρα εισόδου P. Η θύρα A επικοινωνεί με τη θύρα R για εξάτμιση, χωρίς πίεση εξόδου.

     • Κατάσταση λειτουργίας ενεργοποίησης: Η ηλεκτρομαγνητική δύναμη ωθεί τον πυρήνα της βαλβίδας να αλλάξει. Η είσοδος P συνδέεται με μια θύρα εργασίας για παροχή αέρα. Η θύρα εξάτμισης R είναι πλήρως κλειστή.

  2.2 Κανονικά ανοιχτός (ΟΧΙ) Τύπος

  Εφαρμοσμένα μοντέλα: 3V120, 3V220, 3V320

     • Κατάσταση επαναφοράς απενεργοποίησης: Η είσοδος P επικοινωνεί με μια θύρα εργασίας για συνεχή παροχή αέρα. Η θύρα εξάτμισης R είναι κλειστή.

     • Κατάσταση λειτουργίας ενεργοποίησης: Η θύρα εισόδου P είναι σφραγισμένη. Μια θύρα εργασίας επικοινωνεί με τη θύρα R για ανακούφιση πίεσης και εξάτμιση.

3. Παράμετροι ταξινόμησης και προδιαγραφών σειράς

  3.1 Σειρά άμεσης δράσης (3V1 / 3V2) – Εκκίνηση μηδενικής πίεσης

  Βασικό πλεονέκτημα: Υποστηρίζει εκκίνηση μηδενικής πίεσης 0MPa, εξαιρετικά γρήγορη ταχύτητα απόκρισης (＜0,05s), σταθερή απόδοση για συνθήκες εργασίας χαμηλής πίεσης και κενού.

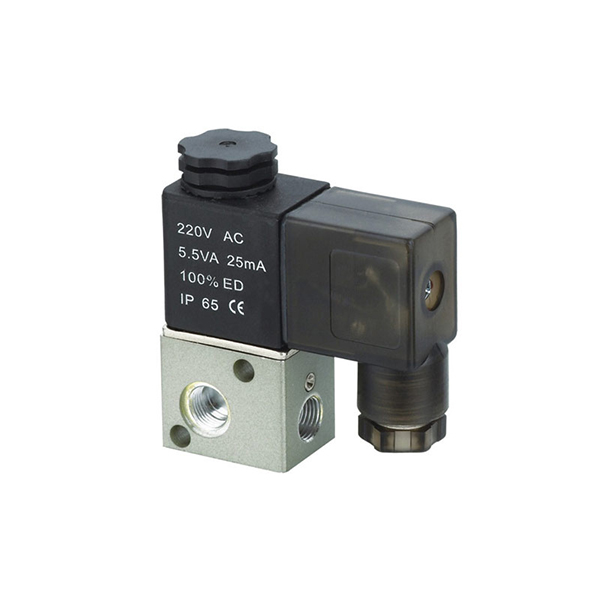

  • 3V1 Micro Series

￮ Μέγεθος θύρας: M5, G1/8 (06)

￮ Περιοχή ροής: 10,2 mm² (CV=0,6)

￮ Τυπικό μοντέλο: 3V1-06, 3V1-M5

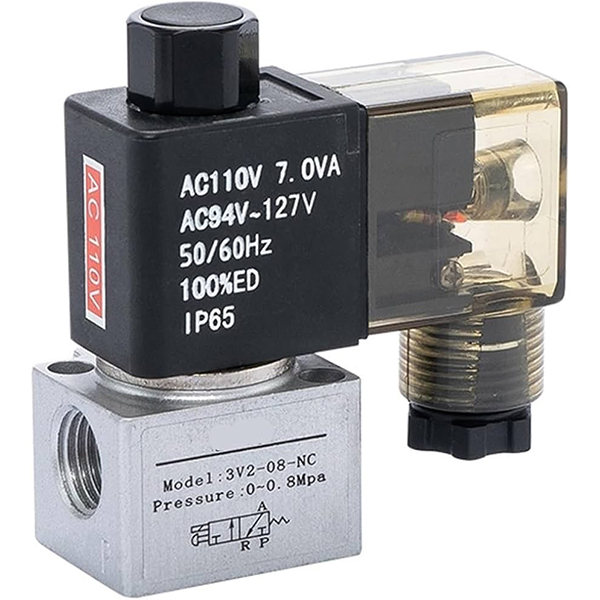

  • Σειρά 3V2 Mini

￮ Μέγεθος θύρας: G1/8 (06), G1/4 (08)

￮ Περιοχή ροής: 17,0 mm² (CV=1,0)

  3.2 Σειρά πιλοτικής λειτουργίας (3V100 / 3V200 / 3V300) – Μεγάλη ροή

  Βασικό πλεονέκτημα: Μεγάλη ικανότητα ροής και χαμηλή κατανάλωση ενέργειας. απαιτεί ελάχιστη πίεση εκκίνησης για σταθερή μεταγωγή, κατάλληλη για κανονικά πνευματικά κυκλώματα πίεσης.

  • Σειρά 3V100: Μέγεθος θύρας M5, G1/8 (06)

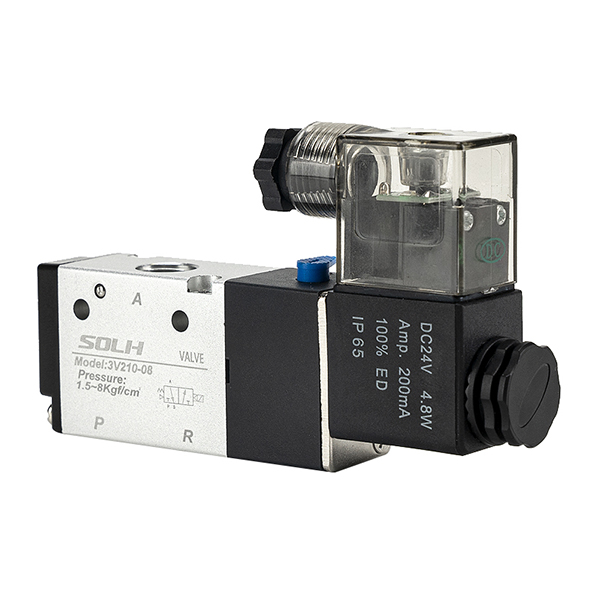

  • 3V200 Universal Series

￮ Μέγεθος θύρας: G1/4 (08)

￮ Περιοχή ροής: 17,0 mm² (CV=1,0)

￮ Τυπικό μοντέλο: 3V210-08

  • 3V300 Large Flow Series

￮ Μέγεθος θύρας: G3/8 (10)

￮ Περιοχή ροής: 28,0 mm² (CV=1,65)

4. Ολοκληρώστε τους Κανόνες Κωδικοποίησης Μοντέλων & Παραδείγματα Παραγγελιών

  1. Λογική Κωδικοποίησης: 3V [Κωδικός σειράς] [Κωδικός λειτουργίας] - [Μέγεθος θύρας] [Κωδικός τάσης] [Κωδικός καλωδίωσης]

 2. Παραδείγματα τυπικών παραγγελιών

     • 3V210-08-B: 3/2 way, τύπου NC, θύρα G1/4, DC24V, σύνδεση υποδοχής DIN

     • 3V1-06-A: 3/2 way, τύπου NC, θύρα G1/8, AC220V

5. Βασικές τεχνικές παράμετροι

6. Πλεονεκτήματα βασικών προϊόντων

     • Αφιερωμένο σχέδιο 3/2 τρόπων: Συνδυάζεται τέλεια με κυλίνδρους μονής δράσης με επαναφορά ελατηρίου, αποκλειστικά για πνευματική εκτέλεση σύσφιξης, ανύψωσης και επαναφοράς.

     • Διπλοί τρόποι εργασίας: Προαιρετικά κανονικά κλειστά (επαναφορά απενεργοποίησης) και κανονικά ανοιχτά (λειτουργία με απενεργοποίηση) για προσαρμογή σε διαφορετικές λογικές διεργασιών.

     • Επιλογές διπλής μονάδας δίσκου: Ο τύπος άμεσης δράσης υποστηρίζει την εκκίνηση με μηδενική πίεση για σενάρια κενού/χαμηλής πίεσης. Ο τύπος που λειτουργεί με πιλότο πραγματοποιεί μεγάλη ροή και σταθερή λειτουργία χαμηλής ισχύος.

     • Συμπαγές & Ανθεκτικό: Μίνι ολοκληρωμένη δομή, εξαιρετική απόδοση στεγανοποίησης, μεγάλη διάρκεια ζωής και σχεδιασμός χωρίς λίπανση.

     • Ευέλικτη Ηλεκτρική Διαμόρφωση: Οι πολλαπλές προδιαγραφές τάσης (AC220V/110V/24V, DC24V/12V) και οι λειτουργίες διπλής καλωδίωσης ανταποκρίνονται στις παγκόσμιες απαιτήσεις αντιστοίχισης.

     • Υψηλή συμβατότητα: Ίδιο μέγεθος εγκατάστασης με τις βαλβίδες πνευματικού ελέγχου 3Α και τις χειροκίνητες βαλβίδες έλξης 3L, υποστηρίζοντας άμεση αντικατάσταση και αναβάθμιση.

7. Τυπικά σενάρια εφαρμογής

     • Αυτόματος έλεγχος κυλίνδρων μονής δράσης (σύσφιξη, γρύλος, μηχανισμός επαναφοράς ελατηρίου)

     • Εναλλαγή συστήματος γεννήτριας κενού και ακροφυσίου αναρρόφησης (τύπος άμεσης δράσης υποστηρίζει έλεγχο αρνητικής πίεσης)

     • Έλεγχος ενεργοποίησης-απενεργοποίησης πνευματικού κυκλώματος, κλειδαριά ασφαλείας εξοπλισμού, λειτουργία τζόγκινγκ μικρού ενεργοποιητή

     • Άμεση αντικατάσταση για βαλβίδες ελεγχόμενου αέρα 3Α και χειροκίνητες βαλβίδες 3L σε τυπικά πνευματικά συστήματα

Περίληψη μίας πρότασης

     Η σειρά SOLH 3V είναι μια τυπική ηλεκτρομαγνητική βαλβίδα κατεύθυνσης 3/2 κατευθύνσεων με διπλούς τρόπους λειτουργίας NC/NO και δομές διπλής μετάδοσης άμεσης/πιλοτικής μετάδοσης, επαγγελματικά εφαρμοσμένη στον έλεγχο κυλίνδρων μονής δράσης και κυκλώματος κενού, που χρησιμεύει ως βασικό στοιχείο ελέγχου για μικροσκοπικά συστήματα πνευματικού αυτοματισμού.
